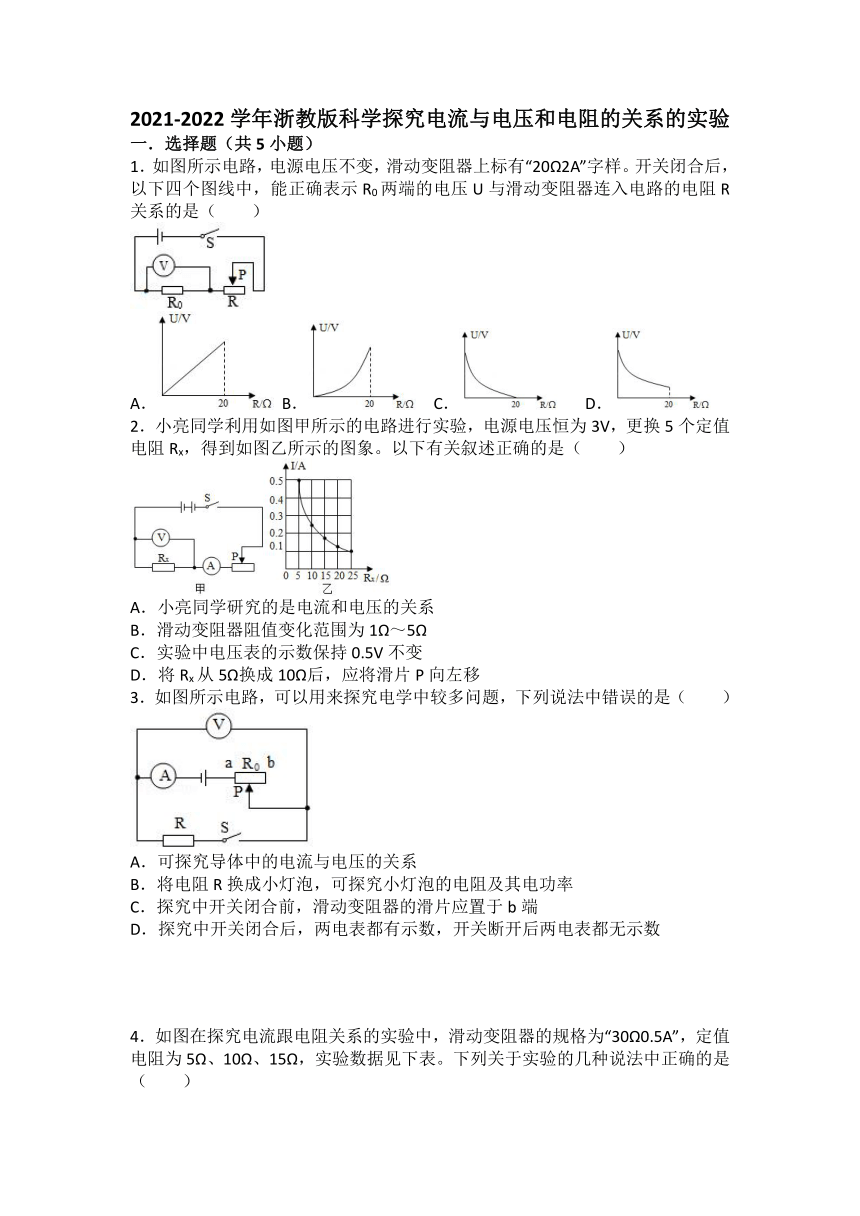

2021-2022学年浙教版科学探究电流与电压和电阻的关系的实验
一.选择题(共5小题)
1.如图所示电路,电源电压不变,滑动变阻器上标有“20Ω2A”字样。开关闭合后,以下四个图线中,能正确表示R0两端的电压U与滑动变阻器连入电路的电阻R关系的是(  )
A. B. C. D.
2.小亮同学利用如图甲所示的电路进行实验,电源电压恒为3V,更换5个定值电阻Rx,得到如图乙所示的图象。以下有关叙述正确的是(  )
A.小亮同学研究的是电流和电压的关系
B.滑动变阻器阻值变化范围为1Ω~5Ω
C.实验中电压表的示数保持0.5V不变
D.将Rx从5Ω换成10Ω后,应将滑片P向左移
3.如图所示电路,可以用来探究电学中较多问题,下列说法中错误的是(  )
A.可探究导体中的电流与电压的关系
B.将电阻R换成小灯泡,可探究小灯泡的电阻及其电功率
C.探究中开关闭合前,滑动变阻器的滑片应置于b端
D.探究中开关闭合后,两电表都有示数,开关断开后两电表都无示数

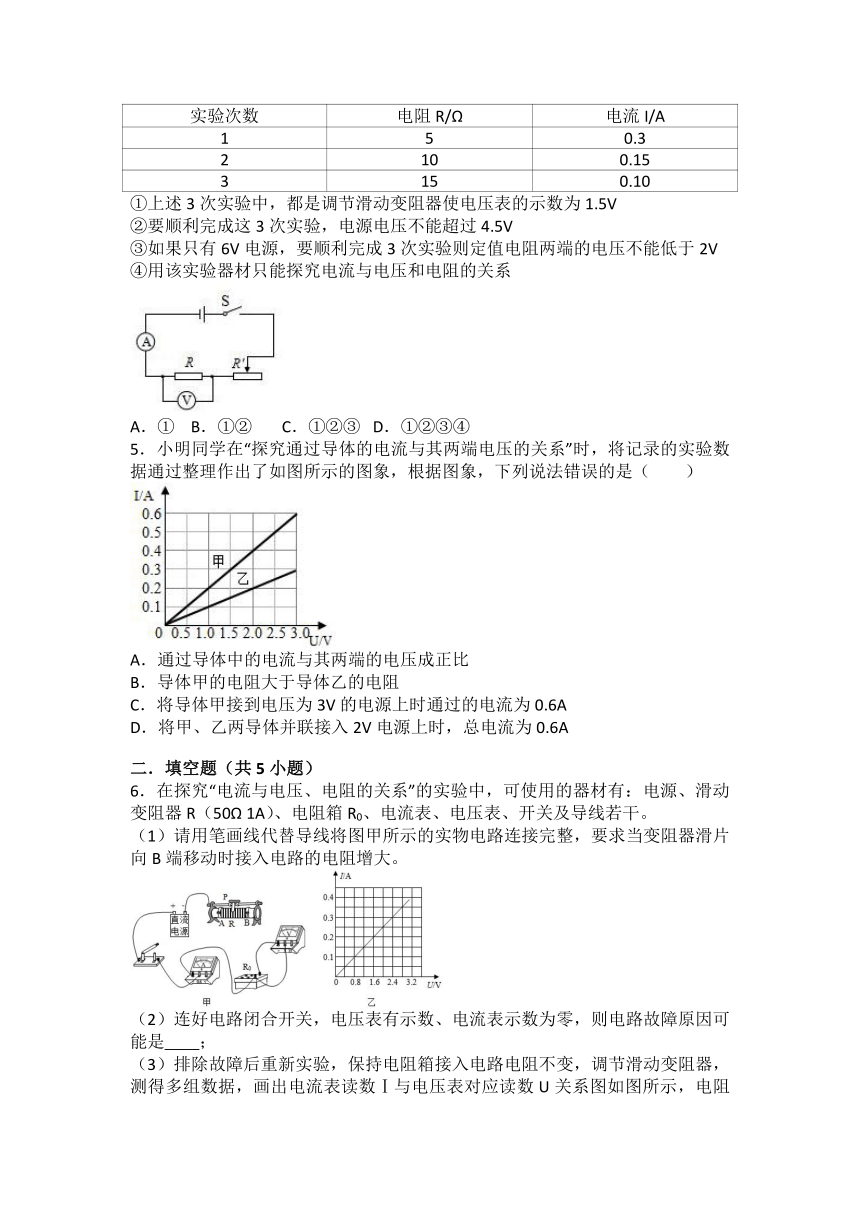

4.如图在探究电流跟电阻关系的实验中,滑动变阻器的规格为“30Ω0.5A”,定值电阻为5Ω、10Ω、15Ω,实验数据见下表。下列关于实验的几种说法中正确的是(  )
实验次数 电阻R/Ω 电流I/A
1 5 0.3
2 10 0.15
3 15 0.10
①上述3次实验中,都是调节滑动变阻器使电压表的示数为1.5V
②要顺利完成这3次实验,电源电压不能超过4.5V
③如果只有6V电源,要顺利完成3次实验则定值电阻两端的电压不能低于2V
④用该实验器材只能探究电流与电压和电阻的关系
A.① B.①② C.①②③ D.①②③④
5.小明同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图象,根据图象,下列说法错误的是(  )
A.通过导体中的电流与其两端的电压成正比
B.导体甲的电阻大于导体乙的电阻
C.将导体甲接到电压为3V的电源上时通过的电流为0.6A
D.将甲、乙两导体并联接入2V电源上时,总电流为0.6A

二.填空题(共5小题)
6.在探究“电流与电压、电阻的关系”的实验中,可使用的器材有:电源、滑动变阻器R(50Ω 1A)、电阻箱R0、电流表、电压表、开关及导线若干。
(1)请用笔画线代替导线将图甲所示的实物电路连接完整,要求当变阻器滑片向B端移动时接入电路的电阻增大。
(2)连好电路闭合开关,电压表有示数、电流表示数为零,则电路故障原因可能是  ;
(3)排除故障后重新实验,保持电阻箱接入电路电阻不变,调节滑动变阻器,测得多组数据,画出电流表读数Ⅰ与电压表对应读数U关系图如图所示,电阻箱接入电路的电阻为  Ω。

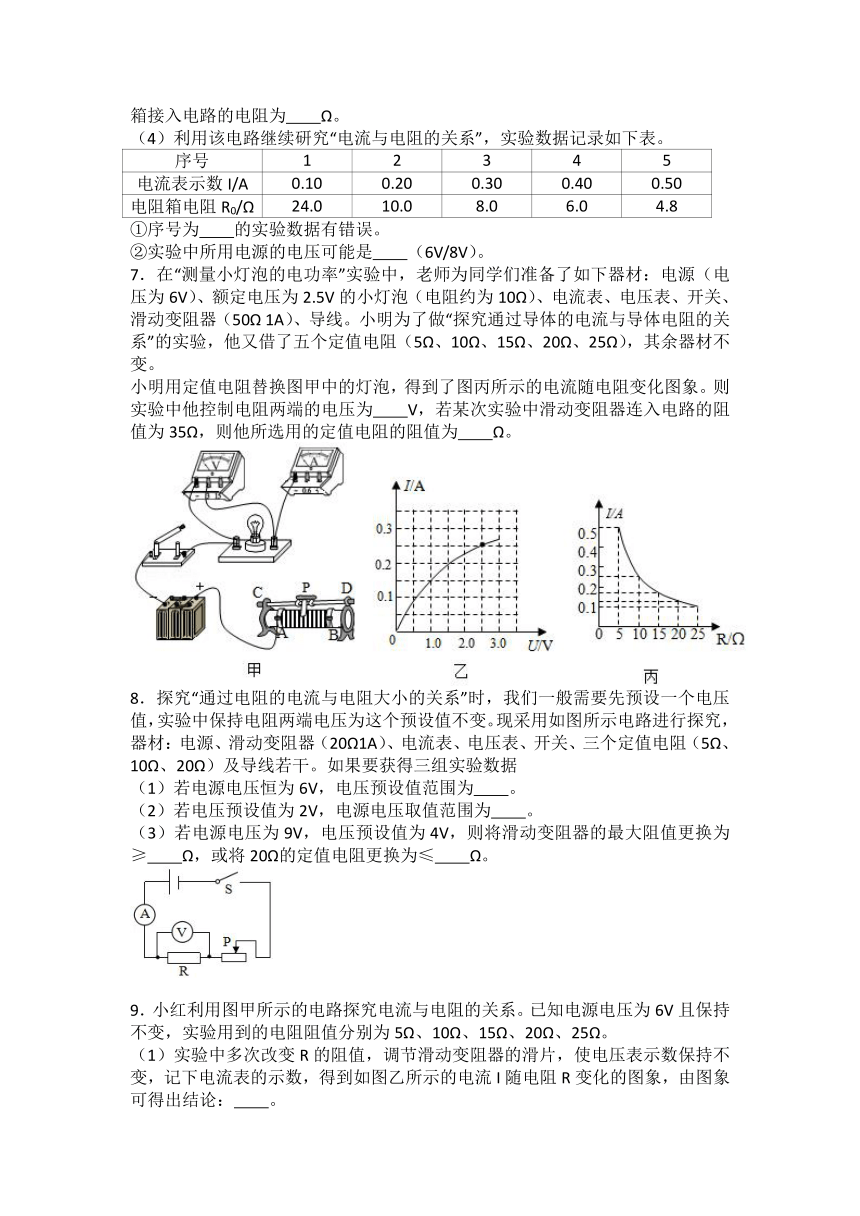

(4)利用该电路继续研究“电流与电阻的关系”,实验数据记录如下表。
序号 1 2 3 4 5
电流表示数I/A 0.10 0.20 0.30 0.40 0.50
电阻箱电阻R0/Ω 24.0 10.0 8.0 6.0 4.8
①序号为  的实验数据有错误。
②实验中所用电源的电压可能是  (6V/8V)。
7.在“测量小灯泡的电功率”实验中,老师为同学们准备了如下器材:电源(电压为6V)、额定电压为2.5V的小灯泡(电阻约为10Ω)、电流表、电压表、开关、滑动变阻器(50Ω 1A)、导线。小明为了做“探究通过导体的电流与导体电阻的关系”的实验,他又借了五个定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω),其余器材不变。
小明用定值电阻替换图甲中的灯泡,得到了图丙所示的电流随电阻变化图象。则实验中他控制电阻两端的电压为  V,若某次实验中滑动变阻器连入电路的阻值为35Ω,则他所选用的定值电阻的阻值为  Ω。
8.探究“通过电阻的电流与电阻大小的关系”时,我们一般需要先预设一个电压值,实验中保持电阻两端电压为这个预设值不变。现采用如图所示电路进行探究,器材:电源、滑动变阻器(20Ω1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干。如果要获得三组实验数据
(1)若电源电压恒为6V,电压预设值范围为  。
(2)若电压预设值为2V,电源电压取值范围为  。
(3)若电源电压为9V,电压预设值为4V,则将滑动变阻器的最大阻值更换为≥  Ω,或将20Ω的定值电阻更换为≤  Ω。
9.小红利用图甲所示的电路探究电流与电阻的关系。已知电源电压为6V且保持不变,实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图乙所示的电流I随电阻R变化的图象,由图象可得出结论:  。

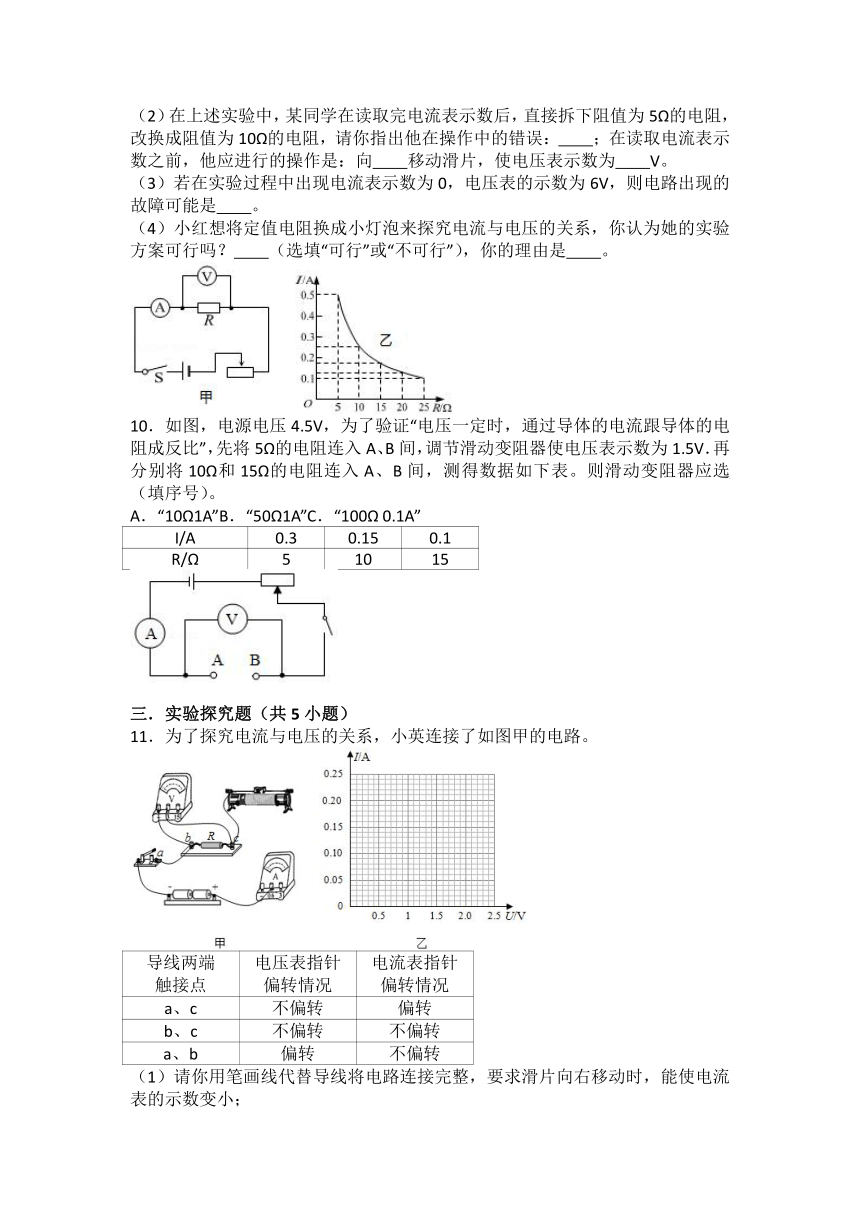

(2)在上述实验中,某同学在读取完电流表示数后,直接拆下阻值为5Ω的电阻,改换成阻值为10Ω的电阻,请你指出他在操作中的错误:  ;在读取电流表示数之前,他应进行的操作是:向  移动滑片,使电压表示数为  V。
(3)若在实验过程中出现电流表示数为0,电压表的示数为6V,则电路出现的故障可能是  。
(4)小红想将定值电阻换成小灯泡来探究电流与电压的关系,你认为她的实验方案可行吗?  (选填“可行”或“不可行”),你的理由是  。
10.如图,电源电压4.5V,为了验证“电压一定时,通过导体的电流跟导体的电阻成反比”,先将5Ω的电阻连入A、B间,调节滑动变阻器使电压表示数为1.5V.再分别将10Ω和15Ω的电阻连入A、B间,测得数据如下表。则滑动变阻器应选  (填序号)。
A.“10Ω1A”B.“50Ω1A”C.“100Ω 0.1A”
I/A 0.3 0.15 0.1
R/Ω 5 10 15

三.实验探究题(共5小题)
11.为了探究电流与电压的关系,小英连接了如图甲的电路。
导线两端触接点 电压表指针偏转情况 电流表指针偏转情况
a、c 不偏转 偏转
b、c 不偏转 不偏转
a、b 偏转 不偏转
(1)请你用笔画线代替导线将电路连接完整,要求滑片向右移动时,能使电流表的示数变小;

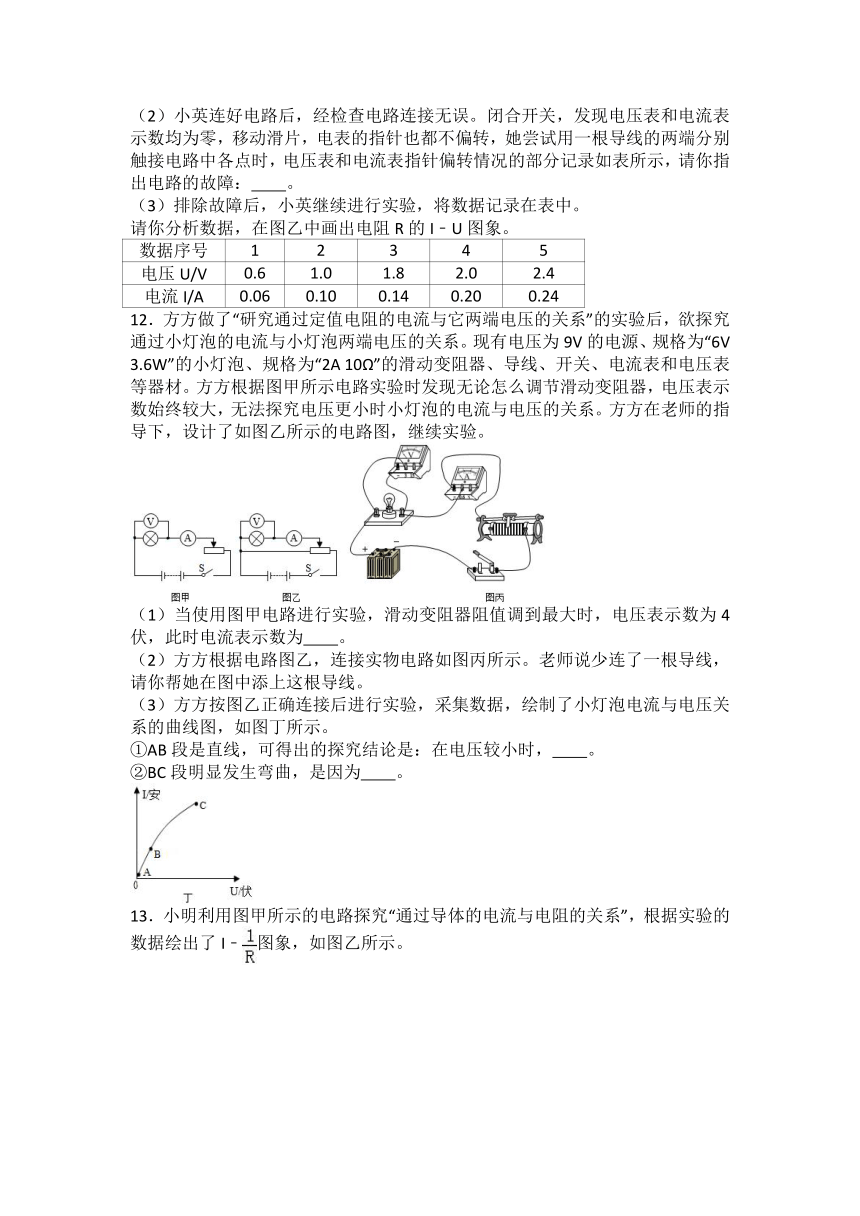

(2)小英连好电路后,经检查电路连接无误。闭合开关,发现电压表和电流表示数均为零,移动滑片,电表的指针也都不偏转,她尝试用一根导线的两端分别触接电路中各点时,电压表和电流表指针偏转情况的部分记录如表所示,请你指出电路的故障:  。
(3)排除故障后,小英继续进行实验,将数据记录在表中。
请你分析数据,在图乙中画出电阻R的I﹣U图象。
数据序号 1 2 3 4 5
电压U/V 0.6 1.0 1.8 2.0 2.4
电流I/A 0.06 0.10 0.14 0.20 0.24
12.方方做了“研究通过定值电阻的电流与它两端电压的关系”的实验后,欲探究通过小灯泡的电流与小灯泡两端电压的关系。现有电压为9V的电源、规格为“6V 3.6W”的小灯泡、规格为“2A 10Ω”的滑动变阻器、导线、开关、电流表和电压表等器材。方方根据图甲所示电路实验时发现无论怎么调节滑动变阻器,电压表示数始终较大,无法探究电压更小时小灯泡的电流与电压的关系。方方在老师的指导下,设计了如图乙所示的电路图,继续实验。
(1)当使用图甲电路进行实验,滑动变阻器阻值调到最大时,电压表示数为4伏,此时电流表示数为  。
(2)方方根据电路图乙,连接实物电路如图丙所示。老师说少连了一根导线,请你帮她在图中添上这根导线。
(3)方方按图乙正确连接后进行实验,采集数据,绘制了小灯泡电流与电压关系的曲线图,如图丁所示。
①AB段是直线,可得出的探究结论是:在电压较小时,  。
②BC段明显发生弯曲,是因为  。
13.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I﹣图象,如图乙所示。
(1)分析图象可知,当导体的电阻为  Ω时,通过它的电流为0.2A;当电流分别为0.25A和0.5A时,接入电路的导体的电阻之比为  ;
(2)换上更大的电阻后,闭合开关,电压表示数将  (选填“变大”或“变小”),此时应将滑片P向  (选填“左“或“右”)端移动,使电阻两端电压为  V,读出电流表的示数。
(3)实验中通过调节滑动变阻器保持电阻R两端电压不变,这种方法是  。
A.控制变量法 B.转换法 C.等效替代法。
14.小明要探究“通过导体的电流与电阻的关系”,器材有:滑动变阻器、开关、电源(电压恒定但未知)各一个,电流表、电压表各一只,四个定值电阻(5Ω、10Ω、15Ω、20Ω),导线若干。
电阻R/Ω 20 15 10
电流I/A 0.20 0.27 0.40
(1)如图是小明连接的部分实物图,请你用笔画线代替导线,将实物连接完整。(要求导线不交叉、闭合开关前滑片应调到A端)
(2)小明先后用20Ω、15Ω、10Ω三个定值电阻进行了实验,测得数据如表所示,分析实验数据可得结论:  。接着又选用了一个5Ω的电阻进行实验,结果发现实验不能正常进行,其原因是  。
(3)在使用定值电阻20Ω和10Ω进行实验过程中,读取数据时,滑动变阻器消耗的电功率之比为  。
(4)若电源电压为6V,电压表示数保持不变,小明要将四个定值电阻依次接入电路完成实验,则滑动变阻器的最大阻值至少为  。
15.小言利用如图甲所示的电路,探究“电流与电压、电阻的关系”。实验器材:电源(电压恒为4.5V)、电流表、电压表各一个、一个开关、若干定值电阻(5Ω、10Ω、15Ω、25Ω、30Ω)、一个滑动变阻器(60Ω 3A)、导线若干。
(1)小言在探究“电流与电压的关系”时,通过实验得到多组实验数据,由这些数据画出如图乙所示的图象,由图象可得结论:当电阻一定时,电流和电压成  ;
(2)小言在探究“电流与电阻的关系”时,为了保证所有定值电阻均能完成实验,实验过程中小言应该保证电压表的示数至少为  V不变;
(3)小言找来一个小灯泡将定值电阻更换,测得数据后发现小灯泡两端电压与通过的电流关系如图丙所示,若闭合开关S,小灯泡发光,滑动变阻器的滑片P滑动过程中,小灯泡阻值的变化量大小为△R1,滑动变阻器连入电路阻值的变化量大小为△R2,则这两个量的大小关系是:△R1  △R2(选填“大于”“小于”或“等于”)。

2021-2022学年浙教版科学探究电流与电压和电阻的关系的实验
参考答案与试题解析

一.选择题(共5小题)
1.解:当滑动变阻器接入电路的电阻为0时,如下图所示:
R0两端的电压最大为电源的电压;
当滑动变阻器接入电路的电阻增大时,电路中的电流减小、电阻R0两端的电压减小;
当滑动变阻器接入电路的电阻最大时,
电路中的电流最小但不为0,R0两端的电压最小;
结合四个坐标图可知,ABC均不符合,D选项符合。
故选:D。

2.解:A、由表中数据,电流与电阻之积为:UV=IR=0.5A×5Ω=﹣﹣﹣﹣﹣0.1A×25Ω=2.5V,即电压不变,根据控制变量法,故研究电流与电阻的关系,A错误;
B、由图中数据,电流路的最大电流为0.5A,对应的定值电阻为5Ω,由串联电路的规律及欧姆定律,变阻器的最小电阻为:
R小=﹣R1=﹣5Ω=1Ω;
同理,电流的最小电流为0.1A,由串联电路的规律及欧姆定律,变阻器的最大电阻为:
R大=﹣R1=﹣25Ω=5Ω;滑动变阻器阻值变化范围为1Ω~5Ω,B正确;
C、由A知,实验中电压表的示数保持2.5V不变,C错误;
D、根据串联分压原理可知,将定值电阻由5Ω改接成10Ω的电阻,电阻增大,其分得的电压增大;
探究电流与电阻的实验中应控制电压不变,即应保持电阻两端的电压不变,根据串联电路电压的规律可知应增大滑动变阻器分得的电压,由分压原理,应增大滑动变阻器连入电路中的电阻,所以滑片应向右端移动,使电压表的示数不变,故D错误。
故选:B。

3.解:由电路图可知,R与R0串联,电压表测R两端的电压,电流表测电路中的电流。
A.探究电流与电压的关系时,应控制电阻的阻值不变,通过调节滑动变阻器来改变电阻两端的电压,然后测出通过的电流,故A正确;
B.将电阻R换成小灯泡后,通过调节滑动变阻器来改变灯泡两端的电压和通过的电流,从而探究不同电压下小灯泡的电阻及其电功率,故B正确;
C.为保护电路,闭合开关前,滑动变阻器处于最大阻值处,即滑片位于b端,故C正确;
D.由电路图可知,开关闭合时两电压表有示数,开关断开时,电压表串联在电路中测电源的电压有示数,故D错误。
故选:D。

4.解:①探究电流跟电阻关系时要控制电阻的电压不变,由表中数据知,电流与电阻之积为:
U=IR=0.3A×5Ω=﹣﹣﹣﹣﹣0.1A×15Ω=1.5V;
入上述3次实验中,都是调节滑动变阻器使电压表的示数为1.5V,①正确;
②滑动变阻器的规格为“30Ω0.5A”,定值电阻最大15Ω,由串联电路的规律及分压原理有:
=,此时左边为一定值,右边也为一定值,当变阻器的最大电阻连入电路时,对应的定值电阻也最大,此时电源电压最大:
即=,故电源电压不能超过:
U=4.5V;②正确;
③如果只有6V电源,同上有:
=,
定值电阻两端的电压不能低于:
U′=2V;③正确;
④根据P=UI,还可测电阻的功率,④错误。
故选:C。

5.解:A.由图象可知,通过甲乙两电阻的电流与各自两端的电压为正比例函数,即通过导体甲乙的电流与两端的电压成正比,故A正确;
B.当U甲=U乙=2V时,I甲=0.4A,I乙=0.2A,根据欧姆定律可得:
R甲===5Ω,同理R乙=10Ω,
所以导体甲的电阻小于导体乙的电阻,故B错误;
C.将导体甲接到电压为3V的电源上时,由图知通过甲的电流为0.6A,故C正确;
D.将甲、乙两导体并联接入2V电源上时,由并联电路电压的规律,每个导体的电压为2V,由图知通过的电流分别为:I甲=0.4A,I乙=0.2A,由并联电路电流的规律,
总电流为:I=I甲+I乙=0.4A+0.2A=0.6A,故D正确;
故选:B。

二.填空题(共5小题)
6解:(1)当变阻器滑片向B端移动时接入电路的电阻增大,故变阻器左下接线柱连入电路中与电阻箱串联,如下所示:
(2)连好电路闭合开关,电流表示数为零,电路可能断路,电压表有示数,电压表与电源连通,则电路故障原因可能是电阻箱断路;
(3)电流表读数I与电压表对应读数U的关系图线为过原点的直线,则电阻为一定值,由图,根据欧姆定律,电阻箱接入电路的电阻为:
R===8Ω;
(4)①研究“电流与电阻的关系”,要控制电阻的电压不变,而第2次实验中,电压表示数为:
U2=I2R2=0.20A×10.0Ω=2V,
其它实验的电压为:
UV=0.10A×24Ω=﹣﹣﹣﹣=0.50A×4.8Ω=2.4V,与其它实验电压表示数不同,序号为2的实验数据有错误;
②由表中数据第1次数据,根据欧姆定律和串联电路电压的规律,电源电压最大为:
U=U1+R滑大I1=2.4V+0.1A×50Ω=7.4V<8V,故实验中所用电源的电压可能是6V。
故答案为:(1)如上;(2)电阻箱断路;(3)8;(4)①2;②6V。

7.解:由图丙知,电阻两端的电压始终保持:
UV=IR=0.1A×25Ω=﹣﹣﹣﹣﹣=0.5A×5Ω=2.5V,根据串联电路电压的规律,变阻器分得的电压:
U滑=U﹣UV=6V﹣2.5V=3.5V,电压表示数为变阻器分得电压的=倍,根据分压原理,某次实验中滑动变阻器连入电路的阻值为35Ω时,定值电阻为:
R定=×35Ω=25Ω,即某次实验中滑动变阻器连入电路的阻值为35Ω,则他所选用的定值电阻的阻值为25Ω。
故答案为:2.5;25。

8.解:(1)当滑动变阻器接入电路的电阻最大时,根据串联电路的分压规律可知,电阻两端的电压是最小的;当滑动变阻器接入电路的电阻为0时,电阻两端的电压最大,为电源电压;
电路中接入5Ω的电阻时,其两端的最小电压为:U小=R=×5Ω=1.2V;
电路中接入10Ω的电阻时,其两端的最小电压为:U小=R=×10Ω=2V;
电路中接入20Ω的电阻时,其两端的最小电压为:U小=R=×20Ω=3V;
为了完成整个实验,最小预设电压应为3V;
滑动变阻器的允许通过的最大电流为1A,则定值电阻两端的最大电压为:U小=1A×5Ω=5V;
电压预设值范围为3~5V;
(2)若电压预设值为2V,当滑动变阻器全部接入电路中时,电源电压最大;定值电阻最小时,电路中的电流是最大的,则此时电路中的电流为:
电路中接入5Ω的电阻时,此时电流为:I===0.4A;此时电源最大电压为:U=I(R+R')=0.4A×(5Ω+20Ω)=10V;
电路中接入10Ω的电阻时,此时电流为:I===0.2A;此时电源最大电压为:U=I(R+R')=0.2A×(10Ω+20Ω)=6V;
电路中接入20Ω的电阻时,此时电流为:I===0.1A;此时电源最大电压为:U=I(R+R')=0.1A×(20Ω+20Ω)=4V;
为了完成整个实验,最小预设电压应为4V;电压预设值范围为2~4V;
(3)若电源电压为9V,电压预设值为4V,当电阻为20Ω时,电路中的电流最小,滑动变阻器的阻值最大;
此时电路中的电流为:I===0.2A;
滑动变阻器两端的电压为:U'=U﹣UR=9V﹣4V=5V;
滑动变阻器的最大阻值为:R'===25Ω;
若滑动变阻器阻值不变,则此时电路中的电流为:I===0.25A;
此时电路的总电阻为:R总===36Ω;
故定值电阻的最大阻值为:R最大=R总﹣R'=36Ω﹣20Ω=16Ω。
故答案为:(1)3~5V;(2)2~4V;(3)25;16。

9.解:(1)分析图乙图象,曲线上每点对应的电流和电阻的乘积都等于2.5V,由此得出结论:电压一定时,导体中的电流与电阻成反比;
(2)上述实验中这位同学没有断开开关就更换电阻,是错误的;
在用10Ω电阻替换5Ω电阻时,应先断开开关,拆下5Ω的电阻,然后换上10Ω的电阻,闭合开关,由于10Ω电阻两端的电压变大,所以应增大滑动变阻器接入电路中的电阻,将即滑动变阻器的滑片向左移动,减小电路中的电流,使电压的示数达到2.5V。
(3)电流表的示数为零说明电路中有断路,再根据电压表的示数判断出电路故障。电压表示数为3V等于电源电压,说明电压表的两个接线柱和电源连接的部分没有断路,所以故障是电阻断路了;
(4)由于灯丝的电阻受温度的影响,要探究电流与电压的关系,需保持电阻不变,所以不能用小灯泡做此实验。
故答案为:(1)电压一定时,电流与电阻成反比;
(2)没有断开开关;左;2.5V;
(3)电阻断路;
(4)不可行;灯丝的电阻随温度的变化而变化。

10.解:由题意知,电阻两端电压UR=1.5V,滑动变阻器两端电压U滑=U﹣UR=4.5V﹣1.5V=3V,
因为I=,
所以当电路电流I=0.1A时,滑动变阻器接入电路的阻值R滑===30Ω>20Ω,
因此滑动变阻器应选规格为“50Ω 1A”的滑动变阻器,即选B。
故答案为:B。

三.实验探究题(共5小题)
11.解:(1)滑片向右移动,电流表示数变小,说明电路的电阻在增大,滑动变阻器要接左部分,所以将滑动变阻器左下面的接线柱接入电路,和定值电阻组成一个串联电路,如图。
(2)闭合开关,电流表示数均为零,移动滑片,电表的指针也都不偏转,可以判断电路是断路,并且电压表示数也为零,说明断路部分在电压表并联以外的地方。
导线两端触接点 电压表指针偏转情况 电流表指针偏转情况 故障 结论
a、c 不偏转 偏转 电流表有示数说明ac之间有断路 ab和bc之间同时断路
b、c 不偏转 不偏转 电流表和电压表都没有示数说明bc以外可能有断路
a、b 偏转 不偏转 电流表没有示数说明电路是断路,电压表有示数说明ab之间有断路,电流表无示数又说明bc之间有断路
(3)由表格数据分析,除第三组数据得,在电阻一定时,电流跟电压成正比,第三组数据可以是读数有误差,描出电流跟电压对应点,用线连接起来,如图。
故答案为:(1)如图;(2)ab和bc之间同时断路;(3)如图。

12.解:(1)由图甲知,灯泡与滑动变阻器串联,电压表测量灯泡两端的电压,由题意知,灯泡两端的电压为4V,所以滑动变阻器两端的电压为:
U滑=U﹣U灯=9V﹣4V=5V;
所以电路中的电流为:
I===0.5A;
(2)由图乙知,滑动变阻器的左半部分与灯泡并联,所以连接如图所示:
(3)①由图象知,AB段是一段直的线段,可知,在电压较小时,通过灯泡的电流与它两端的电压成正比;
②BC段出现弯曲,是由于灯丝的电阻随温度的升高而增大,电压较高时,灯丝的温度也随之升高,因此灯丝的电阻也会增大,从而造成电流与电压不成正比的现象。
故答案为:(1)0.5A;(2)见上图;(3)①通过小灯泡的电流与它两端的电压成正比;②灯丝的电阻变大。

13.解:(1)根据实验的数据绘出了I﹣图象,可知当电流为0.2A时,对应的=0.1,则电阻为R=10Ω;
因为电压一定时,导体中的电流与其电阻成反比,故当电流分别为I1=0.25A和I2=0.5A时,接入电路的导体的电阻之比R1:R2=I2:I1=0.5A:0.25A=2:1;
(2)换上更大的电阻后,闭合开关,根据串联分压的规律可知,定值电阻两端电压增大(即电压表示数增大),大于原来的电压,为保持定值电阻两端电压不变,应增大滑动变阻器的电压,应增大滑动变阻器接入电路的阻值,由电路图可知,应将滑片P向右端移动;
根据I=0.2A,R=10Ω,由I=可得导体两端电压为U=IR=0.2A×10Ω=2V,故电阻两端电压为2V;
(3)探究“通过导体的电流与电阻的关系”,需要保持电压不变,改变电阻,此实验用到了控制变量法,故A正确。
故答案为:(1)10;2:1;(2)变大;向右;(3)A。

14.解:(1)滑动变阻器一上一下的接,为了保护电路,闭合开关前滑片应调到A端即阻值最大处,故接B下接线柱;如图所示:
(2)由表格中数据知,导体的电阻改变,而导体两端的电压U=I1R1=I2R2=I3R3=4V不变,由数据可知,电流与电阻的乘积为定值,可得电压一定时,通过导体的电流与导体的电阻成反比;
电阻两端的电压为4V,若选用5Ω多的电阻,则通过电阻的电流应为I===0.8A,超过了电流表的量程,所以实验不能正常进行;
(3)根据图乙可知,当20Ω的电阻接入电路时,电路电流为0.2A;当10Ω电阻接入电路时,电路电流为0.4A;
因为定值电阻两端电压相等,电源电压不变,因此滑动变阻器两端电压也相等;
由P=UI可得,滑动变阻器消耗的电功率之比:P1:P4=I1:I4=0.2A:0.4A=1:2。
(4)当电阻为20Ω时,变阻器两端的电压应为:U滑=U﹣UR=6V﹣4V=2V;
滑动变阻器的阻值R滑===10Ω;
故滑动变阻器的最大值为10Ω。
故答案为:(1)见上图;(2)当导体两端电压一定时,通过导体的电流与导体电阻成反比;电路的电流超过了电流表的量程;(3)1:2;(4)10Ω。

15.解:(1)根据画出的如图乙所示的图象为过原点的直线可知,当电阻一定时,电流和电压成正比;
(2)由串联电路的规律及分压原理有:=,
方程左边为一定值,故右边也为一定值,当变阻器连入电路的电阻最大时,对应的定值电阻应最大,此时,电阻的电压最小,
即=;UV=1.5V,实验过程中小言应该保证电压表的示数至少为1.5V;
(3)原来电路中的电流为I1(即通过灯的电流),设滑片往右滑一段距离后电路中的电流为I2(即通过灯电流),根据分压原理,变阻器分得电压变小,由串联电路电压的规律,此时灯的电压增大,通过灯的电流也增大,所以I1<I2,所以 <(U为电源总电压),根据欧姆定律,即R总2<R总1;
滑片向右移动后电路的总电阻小于原来的电路总电阻;
根据P=UI,因灯的功率增大,灯丝的温度升高,小灯泡阻值随温度的升高而变大,由电阻的串联规律可知:小灯泡阻值增大的值△R1小于变阻器连入电路中减小的值△R2,即小灯泡阻值的变化量大小为△R1小于滑动变阻器连入电路阻值的变化量大小为△R2。
故答案为:(1)正比;(2)1.5;(3)小于。
