第6节 电流与电压、电阻的关系（并联电流、电压的规律） 同步练习（含答案）

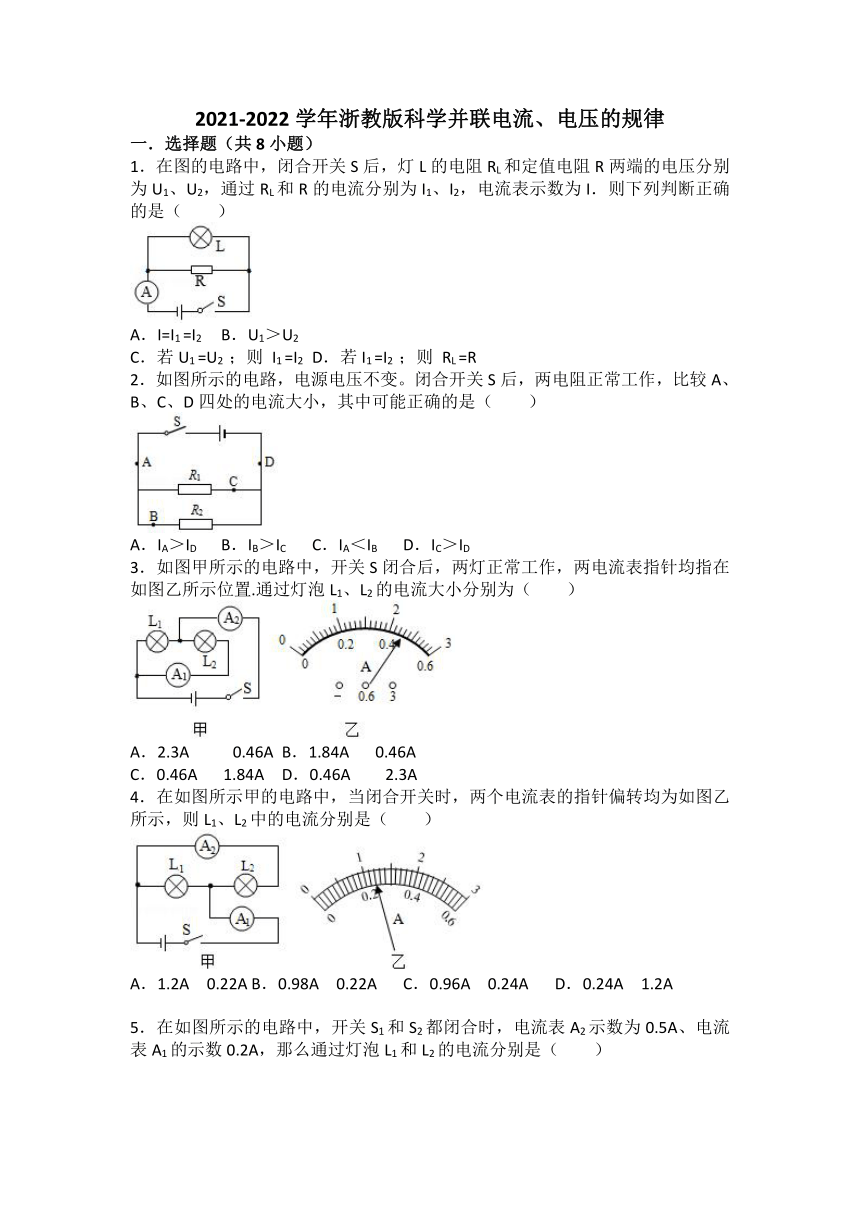

2021-2022学年浙教版科学并联电流、电压的规律
一．选择题（共8小题）
1．在图的电路中，闭合开关S后，灯L的电阻RL和定值电阻R两端的电压分别为U1、U2，通过RL和R的电流分别为I1、I2，电流表示数为I．则下列判断正确的是（　　）
A．I=I1 =I2 B．U1＞U2
C．若U1 =U2 ；则 I1 =I2 D．若I1 =I2 ；则 RL =R
2．如图所示的电路，电源电压不变。闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（　　）
A．IA＞ID B．IB＞IC C．IA＜IB D．IC＞ID
3．如图甲所示的电路中，开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置.通过灯泡L1、L2的电流大小分别为（　　）
A．2.3A 0.46A B．1.84A 0.46A
C．0.46A 1.84A D．0.46A 2.3A
4．在如图所示甲的电路中，当闭合开关时，两个电流表的指针偏转均为如图乙所示，则L1、L2中的电流分别是（　　）
A．1.2A 0.22A B．0.98A 0.22A C．0.96A 0.24A D．0.24A 1.2A
5．在如图所示的电路中，开关S1和S2都闭合时，电流表A2示数为0.5A、电流表A1的示数0.2A，那么通过灯泡L1和L2的电流分别是（　　）

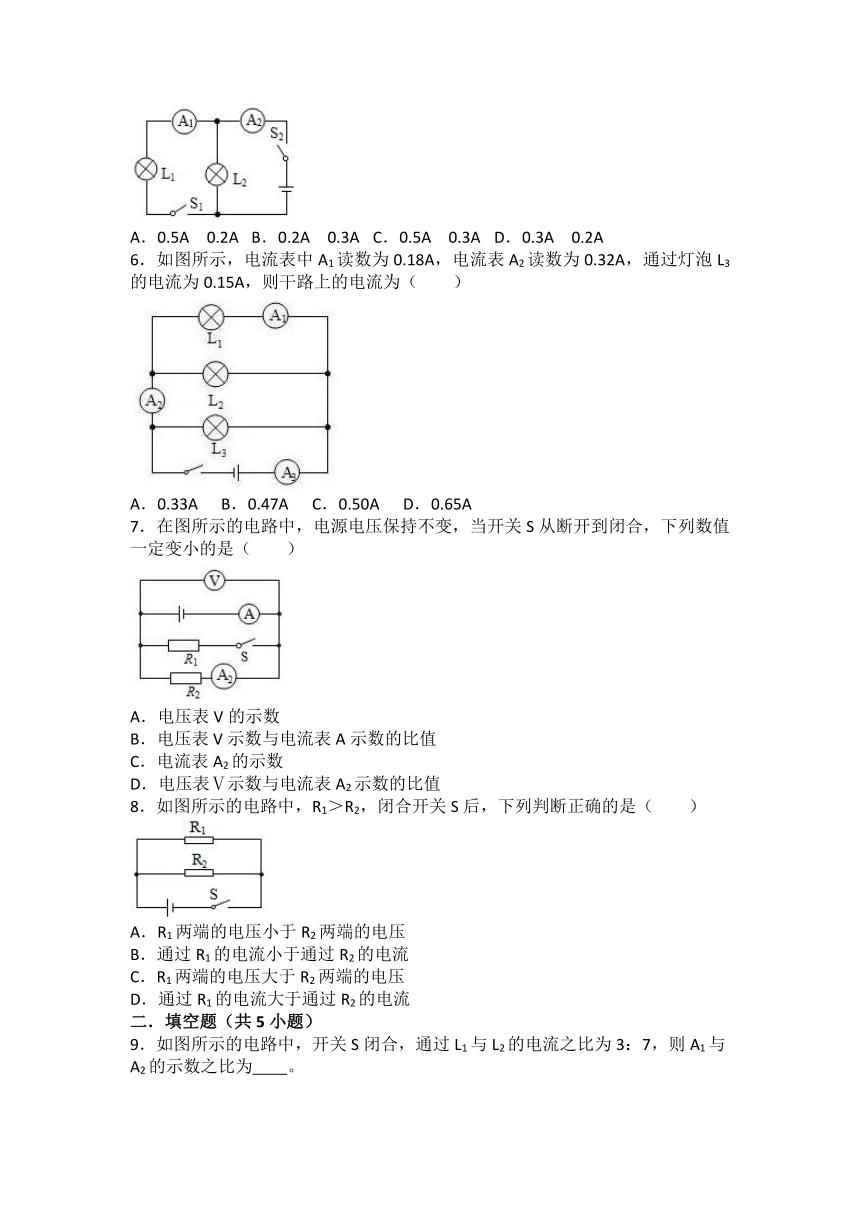

A．0.5A 0.2A B．0.2A 0.3A C．0.5A 0.3A D．0.3A 0.2A
6．如图所示，电流表中A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，则干路上的电流为（　　）
A．0.33A B．0.47A C．0.50A D．0.65A
7．在图所示的电路中，电源电压保持不变，当开关S从断开到闭合，下列数值一定变小的是（　　）
A．电压表V的示数
B．电压表V示数与电流表A示数的比值
C．电流表A2的示数
D．电压表Ⅴ示数与电流表A2示数的比值
8．如图所示的电路中，R1＞R2，闭合开关S后，下列判断正确的是（　　）
A．R1两端的电压小于R2两端的电压
B．通过R1的电流小于通过R2的电流
C．R1两端的电压大于R2两端的电压
D．通过R1的电流大于通过R2的电流
二．填空题（共5小题）
9．如图所示的电路中，开关S闭合，通过L1与L2的电流之比为3：7，则A1与A2的示数之比为　　。

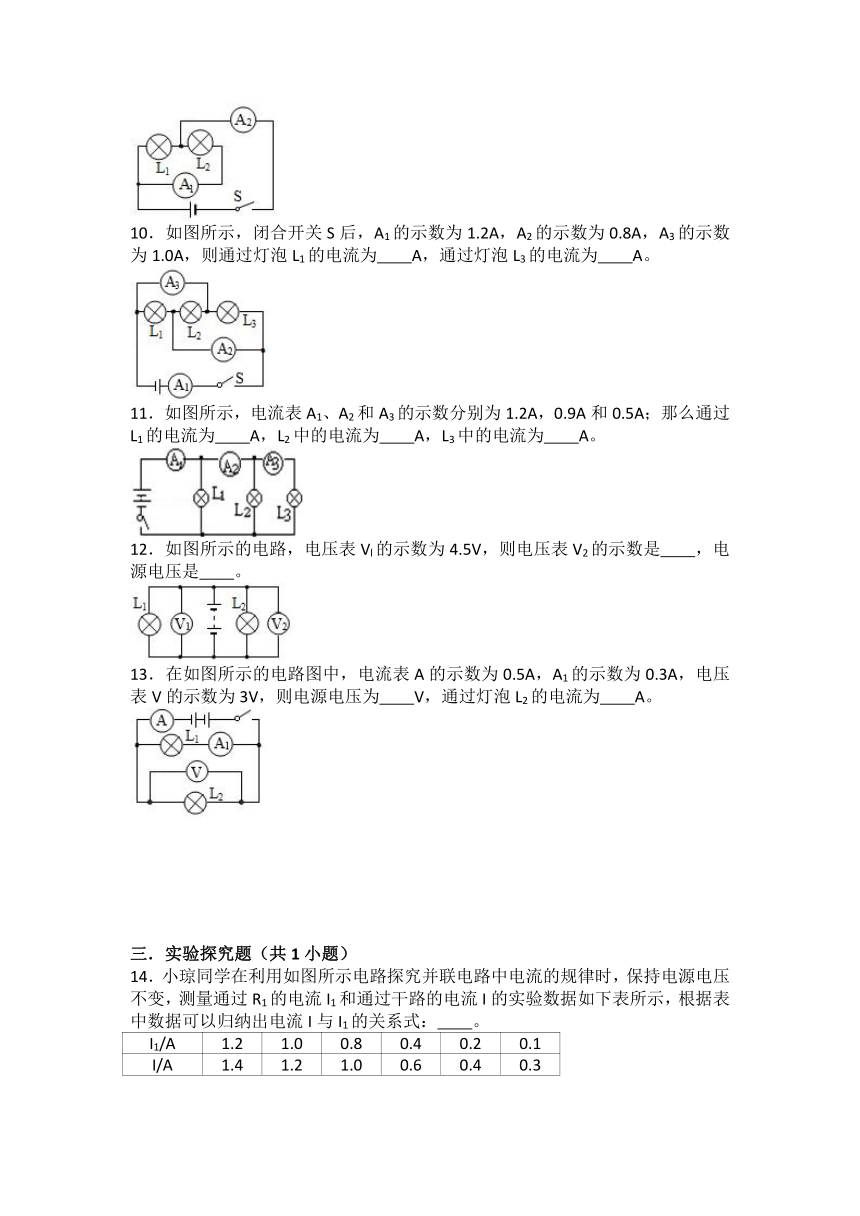

10．如图所示，闭合开关S后，A1的示数为1.2A，A2的示数为0.8A，A3的示数为1.0A，则通过灯泡L1的电流为　　A，通过灯泡L3的电流为　　A。
11．如图所示，电流表A1、A2和A3的示数分别为1.2A，0.9A和0.5A；那么通过L1的电流为　　A，L2中的电流为　　A，L3中的电流为　　A。
12．如图所示的电路，电压表Vl的示数为4.5V，则电压表V2的示数是　　，电源电压是　　。
13．在如图所示的电路图中，电流表A的示数为0.5A，A1的示数为0.3A，电压表V的示数为3V，则电源电压为　　V，通过灯泡L2的电流为　　A。
　
三．实验探究题（共1小题）
14．小琼同学在利用如图所示电路探究并联电路中电流的规律时，保持电源电压不变，测量通过R1的电流I1和通过干路的电流I的实验数据如下表所示，根据表中数据可以归纳出电流I与I1的关系式：　　。
I1/A 1.2 1.0 0.8 0.4 0.2 0.1
I/A 1.4 1.2 1.0 0.6 0.4 0.3
　
四．解答题（共2小题）
15．在如图所示的电路中，S闭合时，电流表A1与A2的示数分别是0.5A和0.3A．则通过灯L1的电流是　　A，通过灯L2的电流是　　A．工作一段时间后，突然发现一灯熄灭，两电流表示数相等，出现此现象的原因可能是　　。
16．如图所示的电路中，开关S闭合后，通过L2的电流Ι2为0.18A，电流表A的
示数I与电流表A1的示数Ι1之比为3：2．求：
（1）通过灯L1的电流Ι1；
（2）通过灯L1与L2的总电流I。
　
2021-2022学年浙教版科学并联电流、电压的规律
参考答案与试题解析
一．选择题（共8小题）
1．解：A、由图可知，电阻R与灯泡L并联在电路中，电流表测干路电流；并联电路干路的电流等于各支路电流之和，即I=I1+I2，所以I1=I2≠I，故A错误；
B、并联电路中各支路两端电压与电源电压相等（U1=U2=U），故B错误；
C、若U1 =U2 ，但电阻不一定相等，由I=可知I1≠I2；故C错误；
D、并联电路中各支路两端电压与电源电压相等（U1=U2=U），若I1 =I2 ；由I=可知，RL =R，故D正确。
故选：D。
　
2．解：由图可知，A和D处测量的是干路中的总电流，B和C处测量的是两支路的电流，故IA=ID=IB+IC．所以IA＞IB，IA=ID，ID＞IC．故ACD错误；
因用电器的阻值不能判断，故不能确定IB和IC的关系，因此IB＞IC有可能。
故选：B.
　
3．解：由图可知，闭合S时，L1、L2并联，电流表A2测量干路中的电流，电流表A1测量灯泡L2中的电流，
由并联电路的电流特点可知，A2的示数应大于A1的示数，而两电流表指针均指在如图乙所示位置，所以电流表A2选择的量程为0～3A，其分度值为0.1A，则电流表A2的读数为2.3A，即干路电流I=2.3A，
电流表A1选择的量程为0～0.6A，其分度值为0.02A，则电流表A1的读数为0.46A，即通过L2的电流I2=0.46A；
由并联电路电流的规律可得，通过L1的电流为：I1=I﹣I2=2.3A﹣0.46A=1.84A。
故选：B。
　
4．解：经分析可知，电流表A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为I总=1.2A，即干路电流为1.2A；
电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.24A，即通过灯L2的电流为0.24A；
那么通过灯L1的电流大小为：I1=I总﹣I2=1.2A﹣0.24A=0.96A。
故选：C。
　
5．解：由电路图可知，两灯泡并联，电流表A2测干路电流，A1测L1支路的电流，则干路电流I=0.5A，通过灯泡L1的电流I1=0.2A。
因并联电路中干路电流等于各支路电流之和，
所以通过灯L2的电流：I2=I﹣I1=0.5A﹣0.2A=0.3A；
故选：B。
　
6．解：由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流；
干路上的电流为：I=IA2+I3=0.32A+0.15A=0.47A。
故选：B。
　
7．解：开关S由断开到闭合过程中，电压表始终测的是电源电压，所以电压表的示数不变，故A错误；
开关S从断开到闭合后，该电路为并联电路，R2两端的电压不变（始终等于电源电压），所以由欧姆定律可知通过R2的电流不变，即电流表A2示数不变，故C错误；
开关S断开时，电流表A测R2的电流；开关S闭合时，电流表A测干路中的电流；因并联电路中干路电流等于各支路电流之和，所以开关闭合后，电流表A的示数变大；
因电压表V的示数不变，电流表A的示数变大，所以电压表V示数与电流表A示数的比值变小，故B正确；
因电压表V的示数不变，电流表A2的示数不变，所以其比值不变，故D错误。
故选：B。
　
8．解：AC、并联电路中各支路电压与电源电压相等，即R1两端的电压小等于R2两端的电压，故AC错误；
BD，由I=可知，电阻越大，通过它的电流就越小，由于R1＞R2，所以，通过R1的电流小于通过R2的电流，故B正确，D错误。
故选：B。
　
二．填空题（共5小题）
9．解：通过L1与L2的电流之比为3：7，设流过灯泡L1的电流为3I，则通过L2的电流是7I，
所以总电流是I总=I1+I2=3I+7I=10I；
电流表A1测流过灯L2的电流，故为7I；A2测的是总电流10I；
所以A1与A2的示数之比=；
故答案为：7：10。
　
10．解：由电路图可知，三灯泡并联，电流表A1测干路电流，电流表A2测L1和L2支路的电流之和，电流表A3测L2和L3支路的电流之和；
根据并联电路电流规律可知：
I1+I2+I3=1.2A﹣﹣﹣﹣①
I1+I2=0.8A﹣﹣﹣﹣②
I2+I3=1.0A﹣﹣﹣﹣③
由①②可得，I3=0.4A；
由①③可得，I1=0.2A。
故答案为：0.2；0.4。
　
11．解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；
故通过灯L3的电流 I3=IA3=0.5A，
根据并联电路电流规律可知：
通过灯L2的电流I2=IA2﹣IA3=0.9A﹣0.5A=0.4A，
通过灯L1的电流I1=IA1﹣IA2=1.2A﹣0.9A=0.3A。
故答案为：0.3；0.4；0.5。
　
12．解：由图可知，L1、L2并联，电压表V1、V2均测电源两端的电压，
因并联电路中各支路两端的电压相等，且电压表Vl的示数为4.5V，
所以，电压表V2的示数为4.5V，电源电压为4.5V。
故答案为：4.5V；4.5V。
　
13．解：（1）由电路图可知，两灯泡并联，电压表测L2两端的电压，电流表A1测L1支路的电流，电流表A测干路电流。
因并联电路中各支路两端的电压相等，
所以，电源的电压：U=U2=3V。
（2）因并联电路中干路电流等于各支路电流之和，
则通过灯L2的电流：I2=I﹣I1=0.5A﹣0.3A=0.2A；
故答案为：3；0.2。
　
三．实验探究题（共1小题）
14．解：由表中实验数据可知，随I1的增大，I增大，但它们的差值不变为0.2A，则R2的电流为0.2A，
由表中实验数据可知，并联电路中电流I与I1的关系为I=I1+0.2A；
故答案为：I=I1+0.2A。
　
四．解答题（共2小题）
15．解：由题知，I=0.5A，通过灯L2的电流大小为：I2=0.3A，
因为并联电路中干路中的电流等于各支路电流之和，所以通过灯L1的电流大小：I1=I﹣I2=0.5A﹣0.3A=0.2A。
因为并联电路中各支路互不影响，因此工作一段时间后，突然发现一灯熄灭，并且两电流表示数相等，说明电路故障为L1断路。
故答案为：0.2；0.3；L1断路。
　
16．解：（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A测干路电流，
已知通过L2的电流Ι2为0.18A，
因并联电路中干路电流等于各支路电流之和，且I：I1=3：2，即I=1.5I1，
所以，通过灯L2的电流Ι2：
I2=I﹣I1=1.5I1﹣I1=0.18A，
解得I1=0.36A，即通过灯L1的电流为0.36A；
（2）通过灯L1与L2的总电流（即A的示数）：
I=1.5I1=1.5×0.36A=0.54A。
答：（1）通过灯L1的电流为0.36A；
（2）通过灯L1与L2的总电流为0.54A。
