4.5电压的测量 同步练习（含解析）

电压的测量
一、单选题
1.在以下电路中，能测出灯泡L2两端电压的是( )。
A. B.
C. D.
2.如图所示的电路中，闭合开关，电压表V1的示数是7.5伏，电压表V2的示数为9伏，若电源电压为12伏，则L2两端电压是（ ）
A. 4.5伏 B. 5.5伏 C. 3伏 D. 2伏
3.如图所示的电路中，当闭合开关S后，电压表的示数表示（ ）
A. L1两端的电压 B. L2两端的电压 C. 电源电压 D. L2和电源电压
4. 小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒工作电压是（　　）
A. 0.3V B. 1.5V C. 3V D. 4V
5.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（　　）
A. 4.5V B. 5.5V C. 3V D. 2V
6.如下图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab =2V，Ubc =2V，Uac =4V，在表格中记录数据后，下一步应该做的是（ ）
A. 整理器材，结束实验 B. 换用不同规格的小灯泡，再测出几组电压值
C. 分析数据，得出结论 D. 换用电压表的另一量程，再测出一组电压值
7.如图，电源电压不变，L1、L2正常发光，过一会儿，电压表示数比灯泡正常发光时电压表示数明显变大，则电路可能发生的故障是（ ）
A. L1断路 B. L2断路 C. L1短路 D. 都有可能
8.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（ ）
A. B.
C. D.
9.测量电压的仪表是（ ）
A. 电流表 B. 电压表 C. 电能表 D. 电阻箱

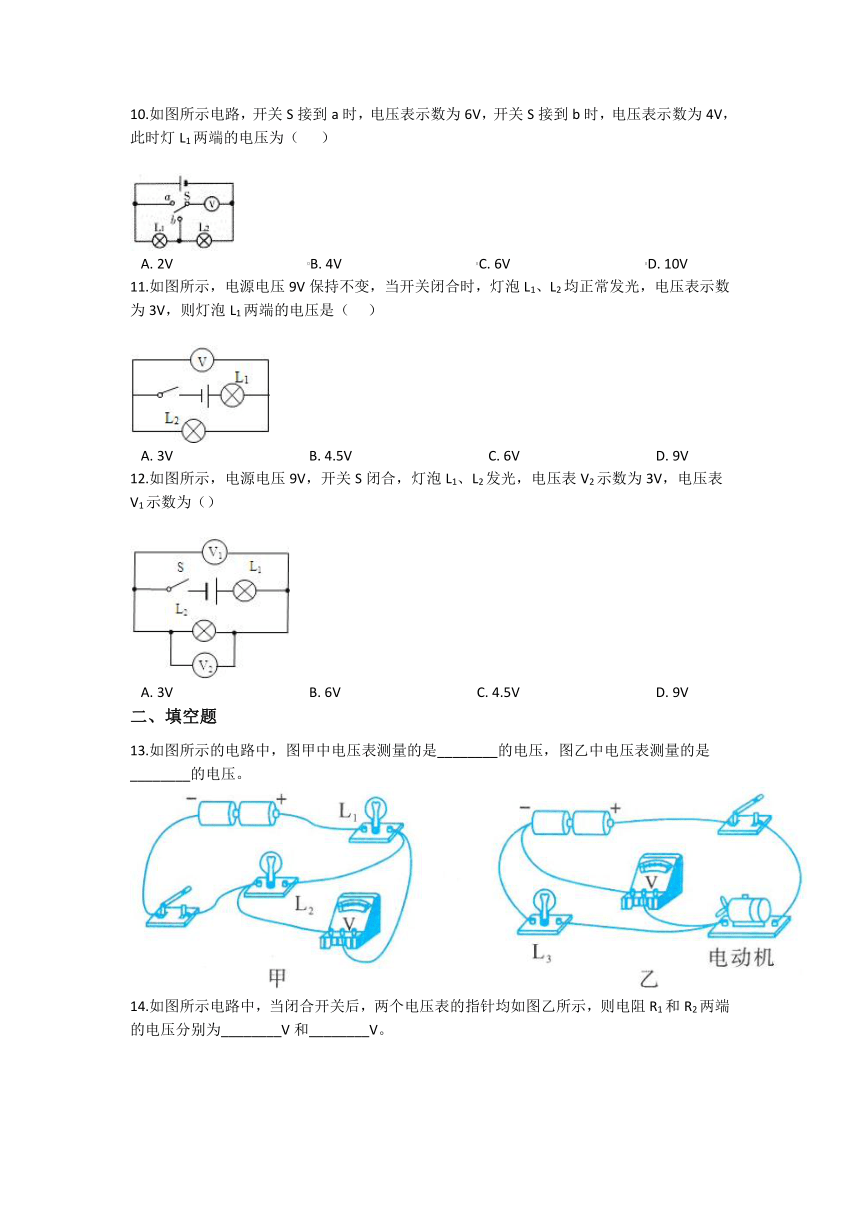

10.如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，此时灯L1两端的电压为（ ）
A. 2V B. 4V C. 6V D. 10V
11.如图所示，电源电压9V保持不变，当开关闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）
A. 3V B. 4.5V C. 6V D. 9V
12.如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为（）
A. 3V B. 6V C. 4.5V D. 9V
二、填空题
13.如图所示的电路中，图甲中电压表测量的是________的电压，图乙中电压表测量的是________的电压。

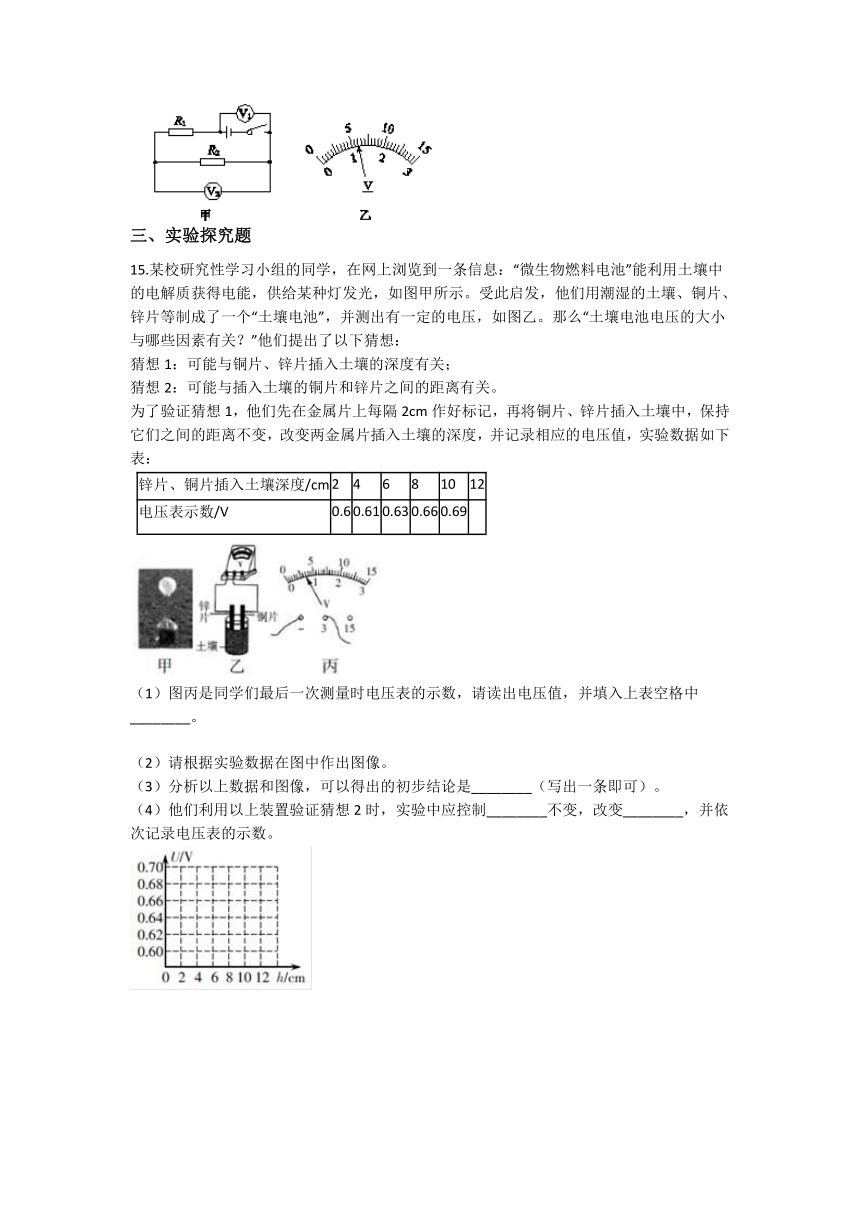

14.如图所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，则电阻R1和R2两端的电压分别为________V和________V。

三、实验探究题
15.某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图甲所示。受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如图乙。那么“土壤电池电压的大小与哪些因素有关？”他们提出了以下猜想：
猜想1：可能与铜片、锌片插入土壤的深度有关；
猜想2：可能与插入土壤的铜片和锌片之间的距离有关。
为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插入土壤中，保持它们之间的距离不变，改变两金属片插入土壤的深度，并记录相应的电压值，实验数据如下表：
锌片、铜片插入土壤深度/cm 2 4 6 8 10 12
电压表示数/V 0.6 0.61 0.63 0.66 0.69
（1）图丙是同学们最后一次测量时电压表的示数，请读出电压值，并填入上表空格中________。
（2）请根据实验数据在图中作出图像。
（3）分析以上数据和图像，可以得出的初步结论是________（写出一条即可）。
（4）他们利用以上装置验证猜想2时，实验中应控制________不变，改变________，并依次记录电压表的示数。
答案解析部分
一、单选题
1.【答案】 D
【解析】【分析】电压表要与被测的用电器并联，接线注意“正进负出”，据此分析判断。
【解答】A.电压表没有与灯泡L2并联，而是与灯泡L1并联，测灯泡L1的电压，故A错误；
B.灯泡与电源并联，测总电压，故B错误；
C.电压表虽然与灯泡L2并联，但是“+”接线柱与电源负极相连，故C错误；
D.电压表与灯泡L2并联，且“+”接线柱与电源正极相连，“-”接线柱与电源负极相连，故D正确。
故选D。
2.【答案】 A
【解析】【分析】分析清楚电路结构、熟练应用串联电路电压特点是正确解题的关键．
【解答】由电路图可知，三只灯泡是串联在电路中的，电压表V 1 测的是灯泡L 1 ，L 2 的总电压，电压表V 2 测的是灯泡L 2 ，L 3 两端的总电压；
已知电源电压为12V，根据电路的总电压等于各支路电压之和的规律可知，
灯泡L 3 两端电压U 3 =U-V 1 =12V-7.5V=4.5V；
灯泡L 1 两端电压U 1 =U-V 2 =12V-9V=3V；
灯泡L 2 两端电压U 2 =U-V 1 -V 3 =12V-3V-4.5V=4.5V；
故答案为：A．
3.【答案】 A
【解析】【分析】根据电压表与被测用电器并联的连接方式进行分析．
【解答】从电路图中可以看出，电压表并联在L1两端，因此电压表测量L1两端的电压．
故答案为：A．
4.【答案】 C
【解析】【解答】解：一节干电池电压是1.5V，两节干电池串联的总电压是1.5V×2=3V．
故选C
【分析】一节干电池的电压为1.5V，电池串联电压等于每节电池电压之和
5.【答案】 A
【解析】【解答】电路中三个灯泡串联，电压表V1测L1和L2两端的总电压，电压表V2测L2和L3两端的总电压，由串联电路的电压特点，L1两端的电压U1=12V-9V=3V，L3两端的电压U3=12V-7.5V=4.5V，L2两端的电压U2=12V-3V-4.5V=4.5V。
故选A
【分析】串联电路中总电压等于串联各用电器两端电压之和。
6.【答案】 B
【解析】【解答】小华同学用电压表测出ab、bc、ac两端的电压分别为Uab =2V，Ubc =2V，Uac =4V，在表格中记录数据后，下一步应该换用不同规格的小灯泡，再测出几组电压值，这样可以使实验具有普遍性,所以B正确。
故选B
【分析】为了使结论更具有普遍性，研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验。
7.【答案】 A
【解析】【解答】电源电压不变，L1、L2正常发光，过一会儿，电压表示数比灯泡正常发光时电压表示数明显变大，则电路可能发生的故障有两种情况：一是、L1断路，电压表串联到电路中，电压表示数明显变大，L2不亮；二是L2短路，L1两端的电压增大，所以可能是L1断路
L2短路。
故选A
【分析】本题考查电路故障的判断，属于热点考题。
8.【答案】 D
【解析】【解答】A、电压表串联在干路中，故A错误；
B、电压表与L1串联，故B错误；
C、灯泡L1、L2并联，电压表并联在灯泡L1两端，但电流从电压表的负接线柱流入，正接线柱流出，故C错误；
D、灯泡L1、L2并联，电压表并联在灯泡L1两端，并且正负接线柱正确，故D正确．
故选D．
【分析】电压表的正确使用方法：
①连接电压表的时候，电流要从正接线柱入，负接线柱出；
②电压表正确测出灯L1两端电压，则电压表与灯L1并联．
9.【答案】 B
【解析】【解答】A、电流表是测电路电流的仪表，不符合题意；
B、电压表是测电压的仪表，符合题意；
C、电能表是测量电路消耗电能的仪表，不符合题意；
D、电阻箱是一种可变电阻，它的作用是改变电路电阻，不能测电压，不符合题意；
故选B．
【分析】根据对各测量器材作用的掌握分析答题．
10.【答案】 A
【解析】【解答】
当开关S接到a时，两灯泡串联，电压表测电源两端的电压，即电源的电压U=6V；
当开关接到b时，两灯泡仍然串联，电压表测L2两端的电压，即灯L2两端的电压U2=4V，
因为串联电路的总电压等于各串联部分电阻两端的电压之和，
所以灯L1两端的电压U1=U﹣U2=6V﹣4V=2V．
故选A．
【分析】
当开关S接到a时，两灯泡串联，电压表测电源的电压；当开关接到b时，两电阻仍然串联，电压表测L2两端的电压，根据串联电路的电压特点求出灯L1两端的电压．
11.【答案】 C
【解析】【解答】
由图中可看出，两灯泡串联，电压表测L2两端电压示数3V，即L2两端电压U2=3V．故ABD错误；C正确；
故选C．
【分析】
由电路图可知，两灯泡串联，电压表测L2两端的电压，根据串联电路的电压的特点即可求出灯泡L1两端的电压．
12.【答案】 A
【解析】【解答】
由图知，两灯泡串联，电压表V1、V2均测量L2两端的电压，所以V1的示数等于V2的示数等于3V．
故选A．
【分析】
分析电压表V1、V2所测的电路得出结论，此题重点是确定电压表V1、V2所测电压的位置。
二、填空题
13.【答案】 L2；L3
【解析】【分析】电压表与谁并联，它就测谁的电压。
【解答】如下图所示，电压表与灯泡L2并联，测灯泡L2的电压；
根据乙图可知，电压表与灯泡L3并联，测灯泡L3的电压。
14.【答案】 4.8；1.2
【解析】【分析】首先根据串联电路的电压特点确定两个电压表的示数大小，然后再根据乙图确定两个电压表的示数，最后根据U总=U1+U2计算两个电阻的电压即可。
【解答】根据甲图可知，两个电阻串联，电压表V1测总电压，V2测R2的电压。
根据串联电路的电压规律可知，V1>V2；
根据乙图可知，当量程为0~3V时，分度值为0.1V，那么V2的示数为1.2V；
当量程为0~15V时，分度值为0.5V，那么V1的示数为6V；
那么R2两端的电压为1.2V，
而R1两端的电压为：U1=U总-U2=6V-1.2V=4.8V。

三、实验探究题
15.【答案】 （1）0.7
（2）
（3）土壤电池的电压随铜片和锌片插入土壤深度的增加而增大
（4）铜片和锌片插入土壤深度；铜片和锌片之间的距离
【解析】【分析】（1）根据电压表的接线情况判断选择的量程和分度值，然后根据指针位置读数即可；
（2）方格纸横轴上找到深度，纵轴上找到对应的电压，然后描点，最后将相邻的点连接即可；
（3）根据图像的变化趋势分析即可；
（4）根据控制变量法可知，探究土壤电压的大小与距离的关系时，必须控制电极的深度相同。
【解答】（1）根据丙图可知，电压表选择量程0~3V，分度值为0.1V，那么电压表的读数为0.7A；
（2）方格纸横轴上找到深度，纵轴上找到对应的电压，然后描点，最后将相邻的点连接即可，如下图：
（3）根据图像可知： 土壤电池的电压随铜片和锌片插入土壤深度的增加而增大 ；
（4）他们利用以上装置验证猜想2时，实验中应控制铜片和锌片插入土壤深度不变，改变铜片和锌片之间的距离，并依次记录电压表的示数。
