4.2电流的测量 同步练习（含解析）

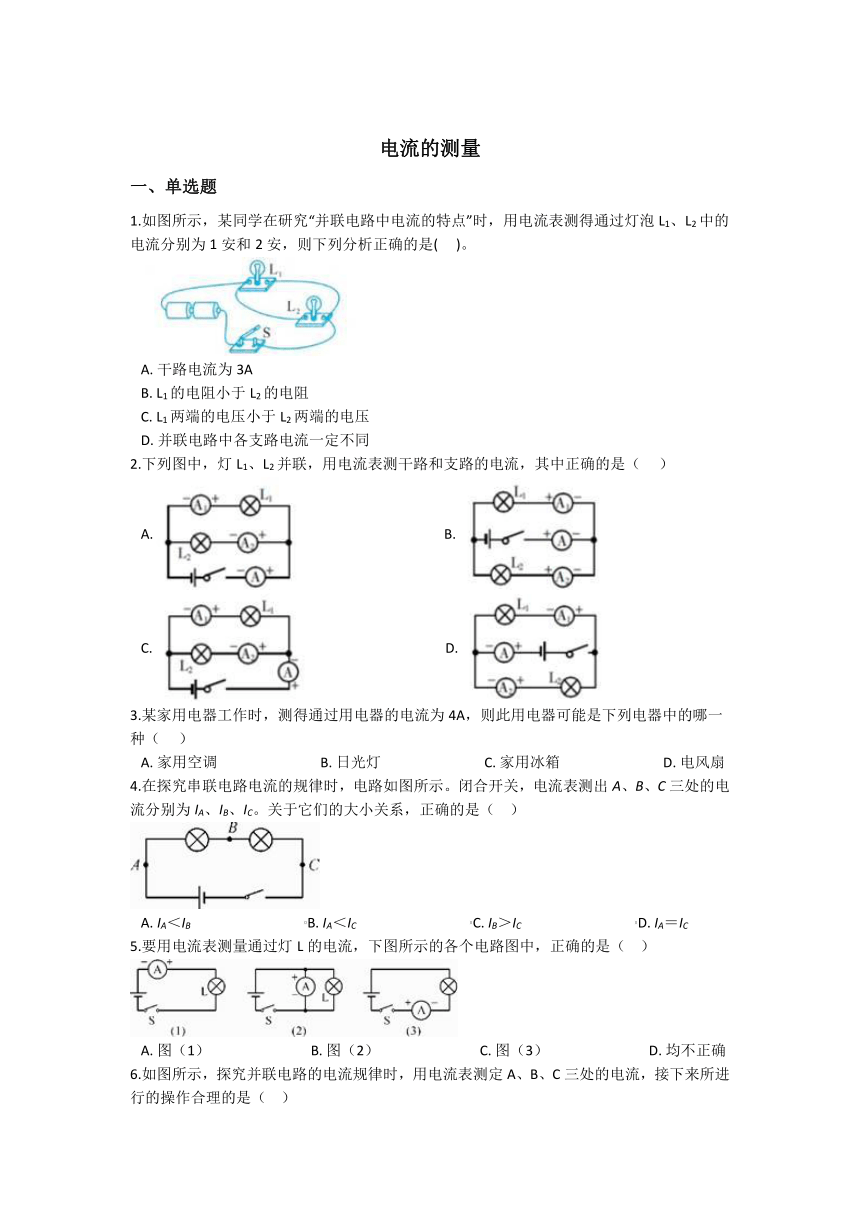

电流的测量
一、单选题
1.如图所示，某同学在研究“并联电路中电流的特点”时，用电流表测得通过灯泡L1、L2中的电流分别为1安和2安，则下列分析正确的是( )。
A. 干路电流为3A
B. L1的电阻小于L2的电阻
C. L1两端的电压小于L2两端的电压
D. 并联电路中各支路电流一定不同
2.下列图中，灯L1、L2并联，用电流表测干路和支路的电流，其中正确的是（ ）
A. B.
C. D.
3.某家用电器工作时，测得通过用电器的电流为4A，则此用电器可能是下列电器中的哪一种（ ）
A. 家用空调 B. 日光灯 C. 家用冰箱 D. 电风扇
4.在探究串联电路电流的规律时，电路如图所示。闭合开关，电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是（ ）
A. IA＜IB B. IA＜IC C. IB＞IC D. IA＝IC
5.要用电流表测量通过灯L的电流，下图所示的各个电路图中，正确的是（ ）
A. 图（1） B. 图（2） C. 图（3） D. 均不正确
6.如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（ ）
A. 整理器材，完成实验 B. 换用不同规格灯泡，获取多组数据
C. 分析数据，得出结论 D. 换用电流表的量程，重新测量一次
7.在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是（ ）
A. 表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接
B. 表针向右微转，没有超过表盘上的一个小格；换用能够测量较小的量程
C. 表针向右猛偏，超过表盘上的最大电流；换用能够测量较大的量程
D. 表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头
8.下列关于电流的说法中正确的是（ ）
A. 导体中有电流通过时，导体两端就一定有电压 B. 自由电子定向移动的方向为电流的方向
C. 只要电荷移动就能形成电流 D. 电路中有电源就一定有电流
9.下列电路中，电流表测L1灯电流的是（ ）
A. B. C. D.
10.下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（ ）
A. B.
C. D.

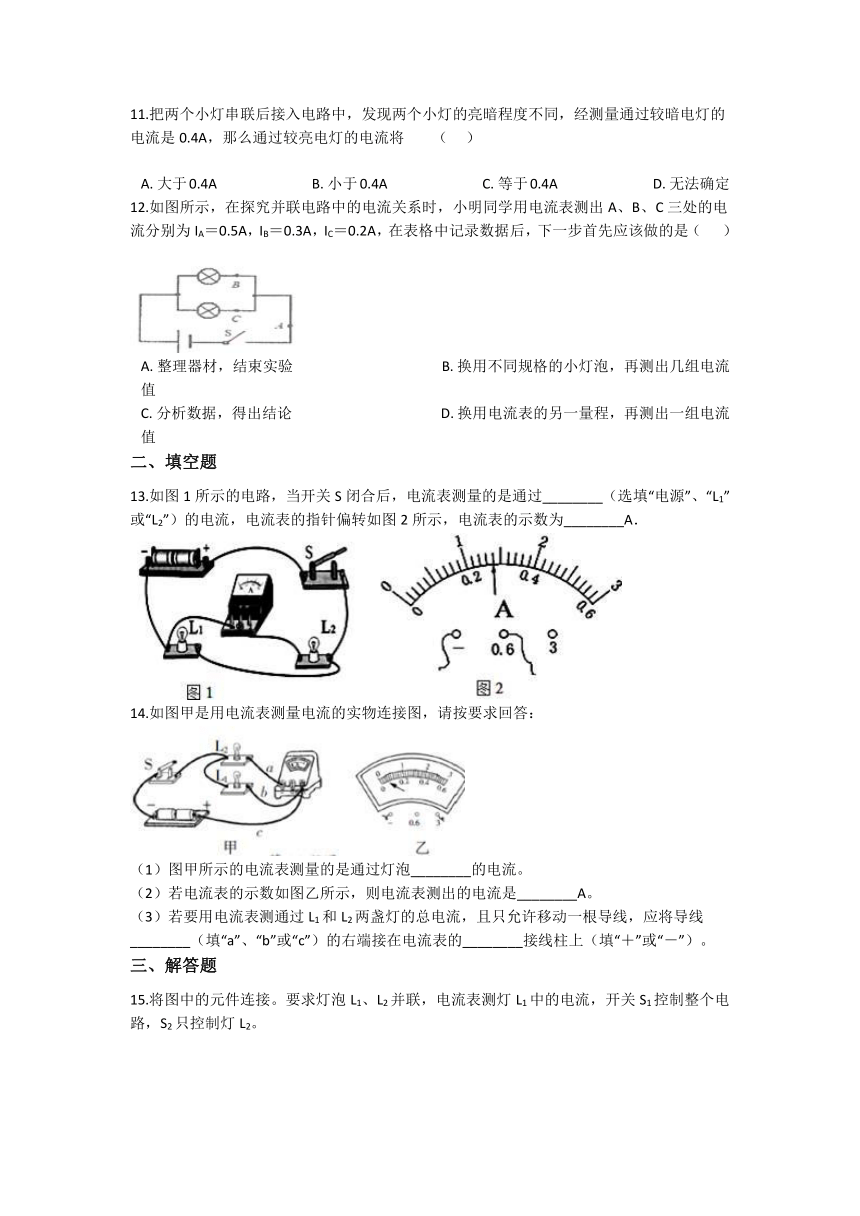

11.把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将 （ ）
A. 大于0.4A B. 小于0.4A C. 等于0.4A D. 无法确定
12.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是（ ）
A. 整理器材，结束实验 B. 换用不同规格的小灯泡，再测出几组电流值
C. 分析数据，得出结论 D. 换用电流表的另一量程，再测出一组电流值
二、填空题
13.如图1所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为________A．
14.如图甲是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲所示的电流表测量的是通过灯泡________的电流。
（2）若电流表的示数如图乙所示，则电流表测出的电流是________A。
（3）若要用电流表测通过L1和L2两盏灯的总电流，且只允许移动一根导线，应将导线________（填“a”、“b”或“c”）的右端接在电流表的________接线柱上（填“＋”或“－”）。
三、解答题

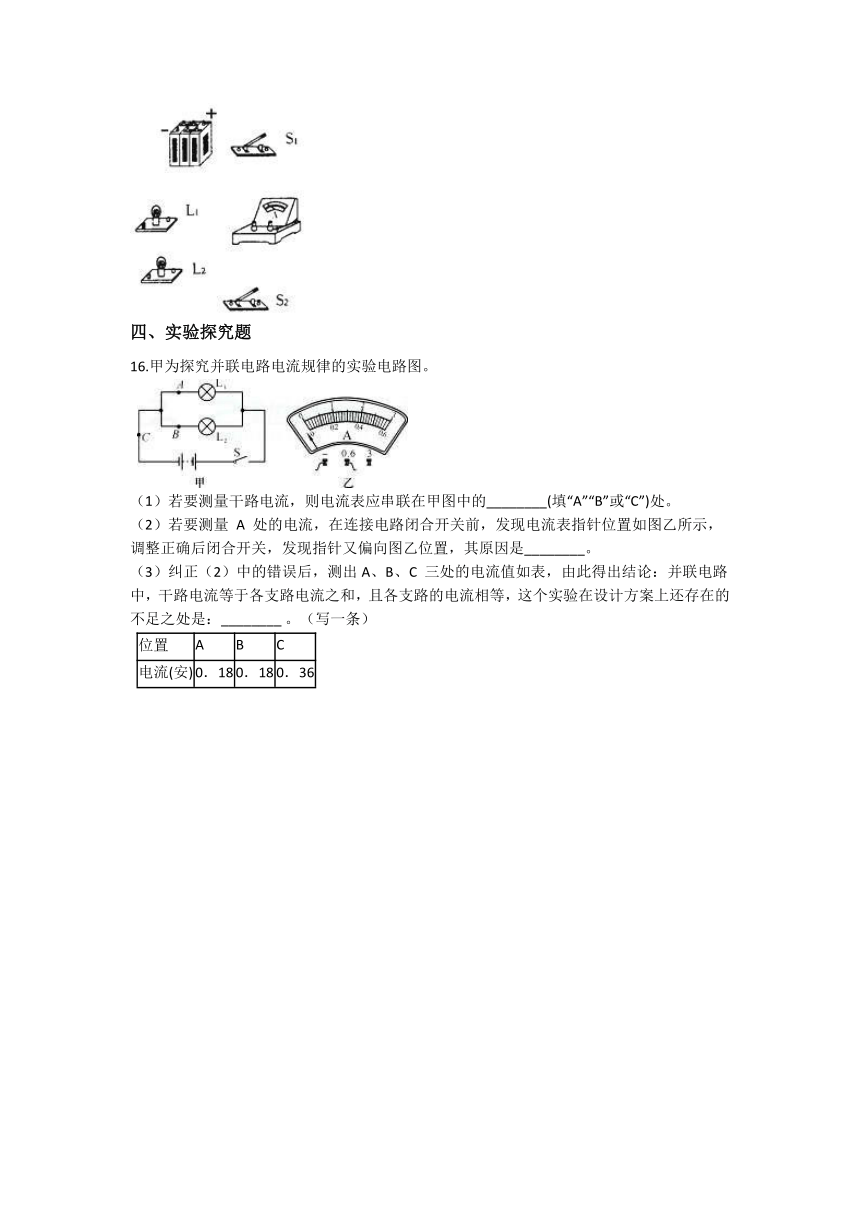

15.将图中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。
四、实验探究题
16.甲为探究并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的________(填“A”“B”或“C”)处。
（2）若要测量 A 处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是________。
（3）纠正（2）中的错误后，测出A、B、C 三处的电流值如表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：________ 。（写一条）
位置 A B C
电流(安) 0．18 0．18 0．36
答案解析部分
一、单选题
1.【答案】 A
【解析】【分析】（1）根据并联电路的电流规律计算；
（2）（3）首先根据并联电路的电压规律比较两个灯泡两端电压的大小，再根据比较它们电阻的大小；
（4）根据分析支路电流的大小。
【解答】根据图片可知，灯泡L1与L2并联，开关S在干路上。
A.根据并联电路干路电流等于各支路电流之和的规律可知，干路电流I总=I1+I2=1A+2A=3A，故A正确；
BC.根据并联电路总电压等于各支路电压的规律可知，两个灯泡两端的电压相等。根据可知，当电压相等时，电流与电阻成反比；因为I1R2 ， 故B、C错误；
D.在并联电路中，各支路两端电压相等。根据可知，如果两个灯泡的电阻相同，那么它们的电流相等；如果两个灯泡的电阻不相等，那么它们的电流不相等，故D错误。
故选A。

2.【答案】 C
【解析】【分析】电流表要与被测的用电器串联；电流表的接线要注意”正进负出“。
【解答】 灯L1、L2并联，用电流表测干路和支路的电流， 那么电流表要分别在干路和一条支路上，且”+“接线柱与正极相连，”-“接线柱与负极相连。
A.干路上的电流表正负接线柱弄反，故A错误；
B.支路上的两个电流表的正负接线柱弄反，故B错误；
C.电流表的位置正确，且正负接线柱连接正确，故C正确；
D.干路上的电流表正负接线柱弄反，故D错误。
故选C。
3.【答案】 A
【解析】【分析】根据日常家用电器的电流值分析判断即可。
【解答】A.家用空调的工作电流大约在4A左右，故A正确；
B.日光灯的工作电流大约在0.15A作用，故B错误；
C.家用冰箱的工作电路大约在1A左右，故C错误；
D.电风扇的工作电流大约在0.3A左右，故D错误。
故选A。
4.【答案】 D
【解析】【分析】根据串联电路中各处电流相等进行解答．
【解答】因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此IA、IB、IC三者大小相等．
故答案选：D．
5.【答案】 D
【解析】【分析】在使用电流表时要注意：电流表要和被测用电器串联；要让电流从正接线柱流入，从负接线柱流出；被测电流不能超过电流表的量程；电流表不能直接连到电源的两极上．
【解答】图(1)中电流表的正、负接线柱接反了，故不正确；
图(2)中电流表直接并联在电源的两极上，闭合开关后，电流表会被烧坏，故不正确；
图(3)中电流表的正、负接线柱接反了，故不正确．因此三个图都不正确．
故答案选：D．
6.【答案】 B
【解析】【分析】为得出普遍结论，应更换不同规格的灯泡进行多次实验，测出多组实验数据．
【解答】解：探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，故B正确，ACD错误．
故选B．
7.【答案】 A
【解析】【分析】根据电路的三种状态以及电流表的正确使用方法进行分析；其故障大约有一下几种：①电流表指针静止不动，说明电路有开路；②电流表指针向右微转，说明电路中电流过小或量程过大；③电流表指针向右猛偏，说明电路中电流过大或量程过小；④电流表指针向左反转，说明正负接线柱接反了．本题考查了根据电流表指针情况判断电路故障．注意电流表指针不动，说明电路没有形成通路；电流表指针反偏，说明正负接线柱接反了；电流表指针微偏，说明量程过小；电流表指针超过最大量程，说明量程过小；注意知识点的总结．
【解答】解：A、表针静止不动，说明电路某处断路，因此需要检查电路断路的位置，不用拆除全部导线；故操作错误．
B、表针向右微转，说明电流很小，需换用能够测量较小电流的量程；故操作正确．
C、表针向右猛偏，说明电流过大，需换用能够测量较大的量程；故操作正确．
D、表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头；操作正确．
故选A．
8.【答案】 A
【解析】【解答】电压使电路中形成电流，所以如果导体中有电流，导体两端一定有电压，A对；正电荷的定向移动方向为电流方向，自由电子带负电，是负电荷，它的定向移动方向与电流方向相反，B错；电荷的定向移动形成电流，杂乱无章的运动不会形成电流，C错；电路中有电源，电路是通路，才有电流，D错。故选A
【分析】正电荷的定向移动方向为电流方向，形成电流的条件是有电压，且电路是通路。
9.【答案】 C
【解析】【解答】电流表使用时与被测电路串联。A图中电流表与L1灯并联，将L1灯短路，不符合题意；B图中电流表与灯L2串联，测量的是L2灯的电流，不符合题意；C图中电流表与L1灯串联，测量的是灯L1电流，符合题意，选填C；D图中电流表在干路上，测量的是并联电路总电流，不符合题意。故选C
【分析】电流表应该和所测用电器串联。
10.【答案】 D
【解析】【解答】在A选项中两个灯泡是并联的，电流表串联在灯泡L1的支路，可是电流表的接线柱接反了；B选项中电流表接在灯泡L2的支路，测量的的是灯泡L2的电流；C选项中电流表测量的干路的总电流；D选项电流表测量的是通过灯L1的电流。故选D
【分析】电流表应该串联在被测电路中。电流从电流表的正接线柱流入，从负接线柱流出。
11.【答案】 C
【解析】【解答】由于两个小灯泡串联，所以通过两灯泡的电流都相等，等于0.4A.
故选C
【分析】本题考查串联电路的特点：串联电路中电流处处相等；灯泡的亮度反映的是灯泡实际电功率大小。
12.【答案】 B
【解析】【解答】物理实验中一次实验得出结论，具有偶然性。为使结论避免偶然性，具有普遍意义，需要多测几次，该题中需换用不同规格的小灯泡，再测出几组电流值。综合分析可知，B正确。由于换用电流表不能改变电路中电流的大小，故D不符合实验要求。
故选B
【分析】物理实验中一次实验得出结论，具有偶然性。为使结论避免偶然性，具有普遍意义，需要多测几次，使结论具有普遍性。
二、填空题
13.【答案】 L2；0.28
【解析】【分析】（1）电流表与哪个用电器串联，它就测哪个用电器的电流；
（2）根据接线柱的接线情况确定电流表的量程和分度值，然后根据指针位置读数即可。
【解答】（1）如下图所示：
两个灯泡并联，电流表与灯泡L2串联，因此它测通过L2的电流；
（2）根据图2可知，电流表选择量程0~0.6A，分度值是0.02A，那么电流表的示数为：0.2A+0.02A×4=0.28A。
14.【答案】 （1）L2
（2）0.3
（3）b；－
【解析】【分析】（1）电流表与哪个用电器串联，它就测哪个用电器的电流；
（2）根据量程确定电流表的分度值，然后根据指针的位置读数；
（3）如果电流表要测干路电流，那么它就要串联在干路上。
【解答】（1）如下图所示：
电流表与灯泡L2串联子啊同一支路上，因此它测L2的电流；
（2）电流表选择量程0~3A，分度值为0.1A，那么电流表测出的电流为0.3A；
（3）如果电流表要测两个灯泡的总电流，那么它就要从支路上变为干路上，即汇流点从电流表后改到电流表前，因此只需将导线b的右端接在电流表的“-”接线柱上。
三、解答题
15.【答案】
【解析】【解答】电流表需要和被测量的电路串联，并让电流从正接线柱流进，负接线柱流出
【分析】灯泡L1、L2并联，需要在不同支路上。
四、实验探究题
16.【答案】 （1）C
（2）电流表的正负接线柱接反
（3）实验的次数太少，容易出现偶然性
【解析】【分析】（1）要测那部分电流，电流表就串联在那部分电路中；（2）在使用前，必须对电流表进行校零；在使用时，必须让电流从正接线柱流入，从负接线柱流出；（3）实验次数太少，实验数据或现象容易出现偶然性。
【解答】解：（1） 若要测量干路电流，电流表应串联在 干路中， 则电流表应串联在甲图中的 C点；
（2） 在连接电路闭合开关前， 电流表的指针偏左，是因为电流表没校零； 调整正确后闭合开关， 电流表的指针偏左，是因为电流表的正负接线柱接反；
（3）实验的次数太少，实验数据或现象容易出现偶然性。
故答案为：（1）C；（2）电流表的正负接线柱接反；（3）实验的次数太少，容易出现偶然性。
