16.2串、并联电路中电压的规律同步练习2021-2022学年人教版九年级物理（有答案）

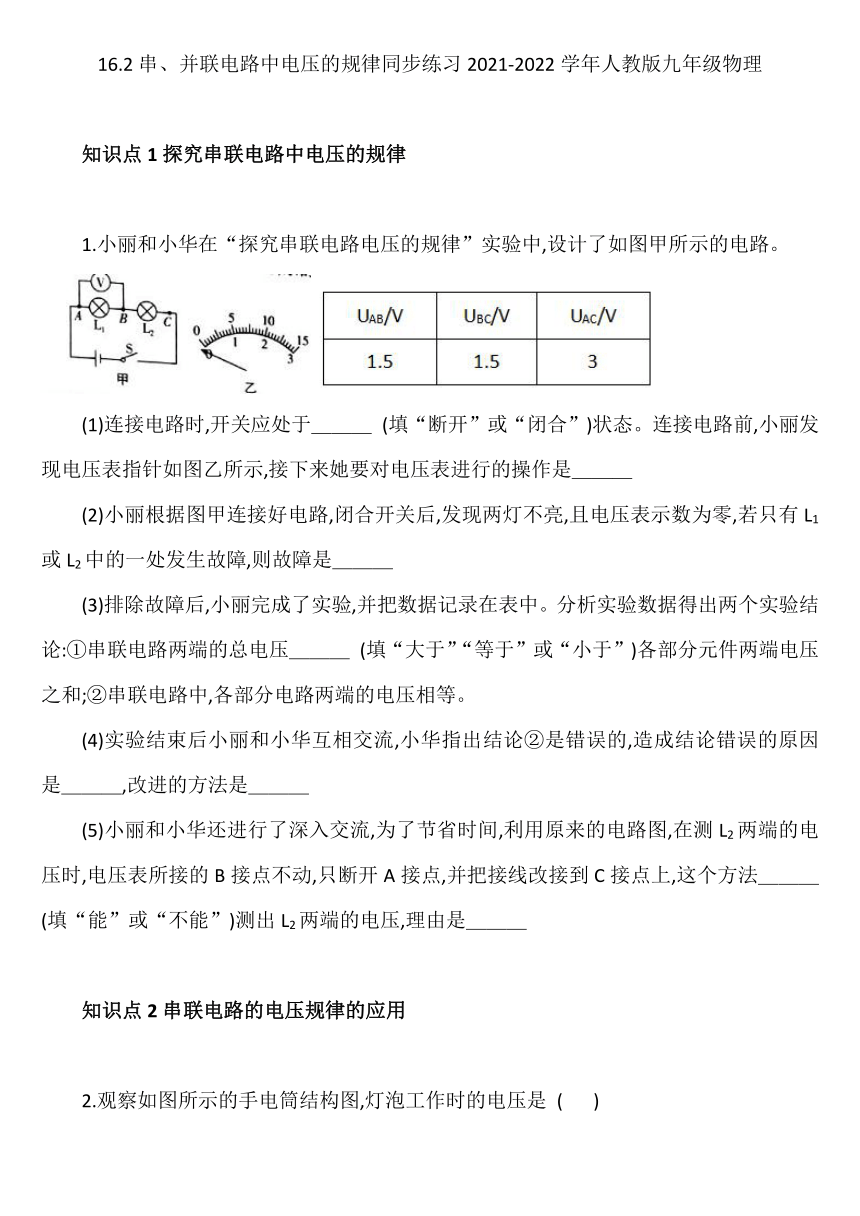

16.2串、并联电路中电压的规律同步练习2021-2022学年人教版九年级物理
知识点1探究串联电路中电压的规律
1.小丽和小华在“探究串联电路电压的规律”实验中,设计了如图甲所示的电路。
(1)连接电路时,开关应处于＿＿＿ (填“断开”或“闭合”)状态。连接电路前,小丽发现电压表指针如图乙所示,接下来她要对电压表进行的操作是＿＿＿
(2)小丽根据图甲连接好电路,闭合开关后,发现两灯不亮,且电压表示数为零,若只有L1或L2中的一处发生故障,则故障是＿＿＿
(3)排除故障后,小丽完成了实验,并把数据记录在表中。分析实验数据得出两个实验结论:①串联电路两端的总电压＿＿＿ (填“大于”“等于”或“小于”)各部分元件两端电压之和;②串联电路中,各部分电路两端的电压相等。
(4)实验结束后小丽和小华互相交流,小华指出结论②是错误的,造成结论错误的原因是＿＿＿,改进的方法是＿＿＿
(5)小丽和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点,并把接线改接到C接点上,这个方法＿＿＿ (填“能”或“不能”)测出L2两端的电压,理由是＿＿＿
知识点2串联电路的电压规律的应用

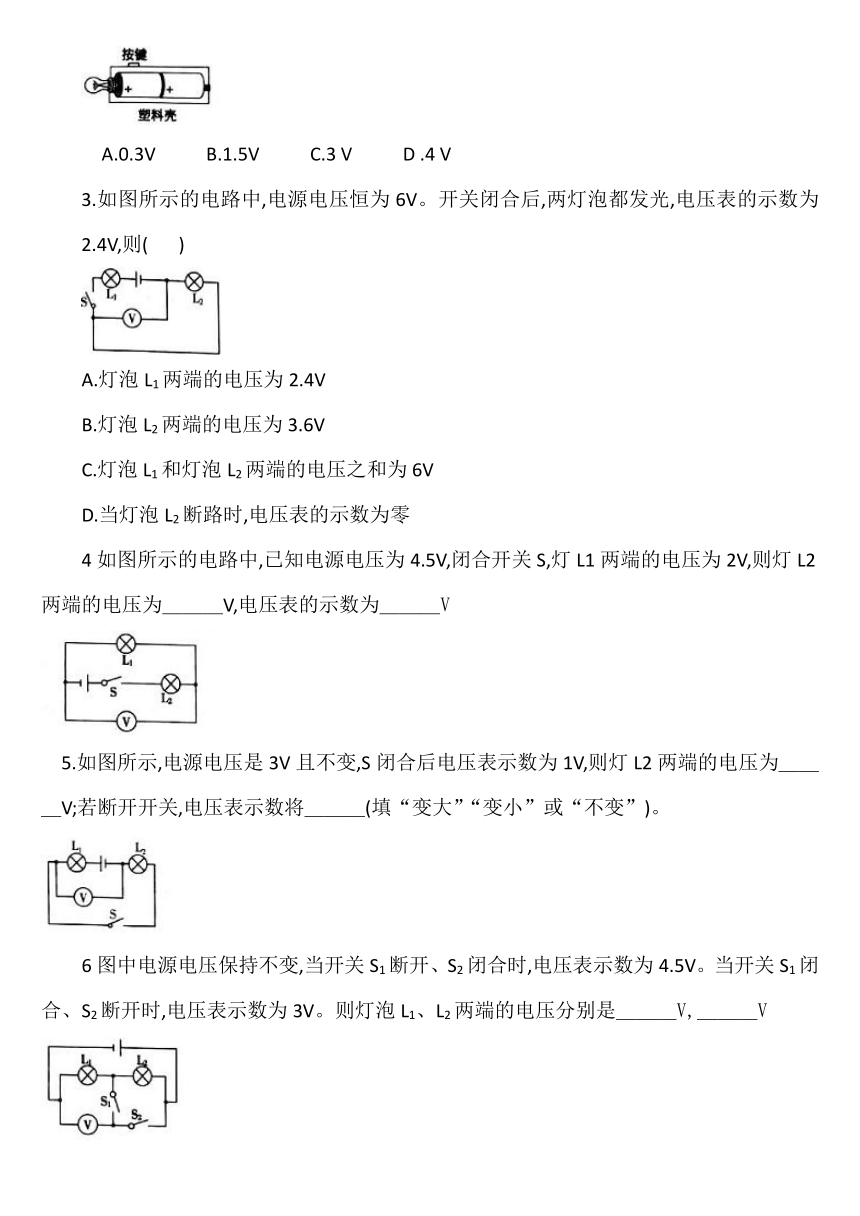

2.观察如图所示的手电筒结构图,灯泡工作时的电压是 ( )
A.0.3V B.1.5V C.3 V D .4 V
3.如图所示的电路中,电源电压恒为6V。开关闭合后,两灯泡都发光,电压表的示数为2.4V,则( )
A.灯泡L1两端的电压为2.4V
B.灯泡L2两端的电压为3.6V
C.灯泡L1和灯泡L2两端的电压之和为6V
D.当灯泡L2断路时,电压表的示数为零
4如图所示的电路中,已知电源电压为4.5V,闭合开关S,灯L1两端的电压为2V,则灯L2两端的电压为＿＿＿V,电压表的示数为＿＿＿V
5.如图所示,电源电压是3V且不变,S闭合后电压表示数为1V,则灯L2两端的电压为＿＿＿V;若断开开关,电压表示数将＿＿＿(填“变大”“变小”或“不变”)。
6图中电源电压保持不变,当开关S1断开、S2闭合时,电压表示数为4.5V。当开关S1闭合、S2断开时,电压表示数为3V。则灯泡L1、L2两端的电压分别是＿＿＿V,＿＿＿V

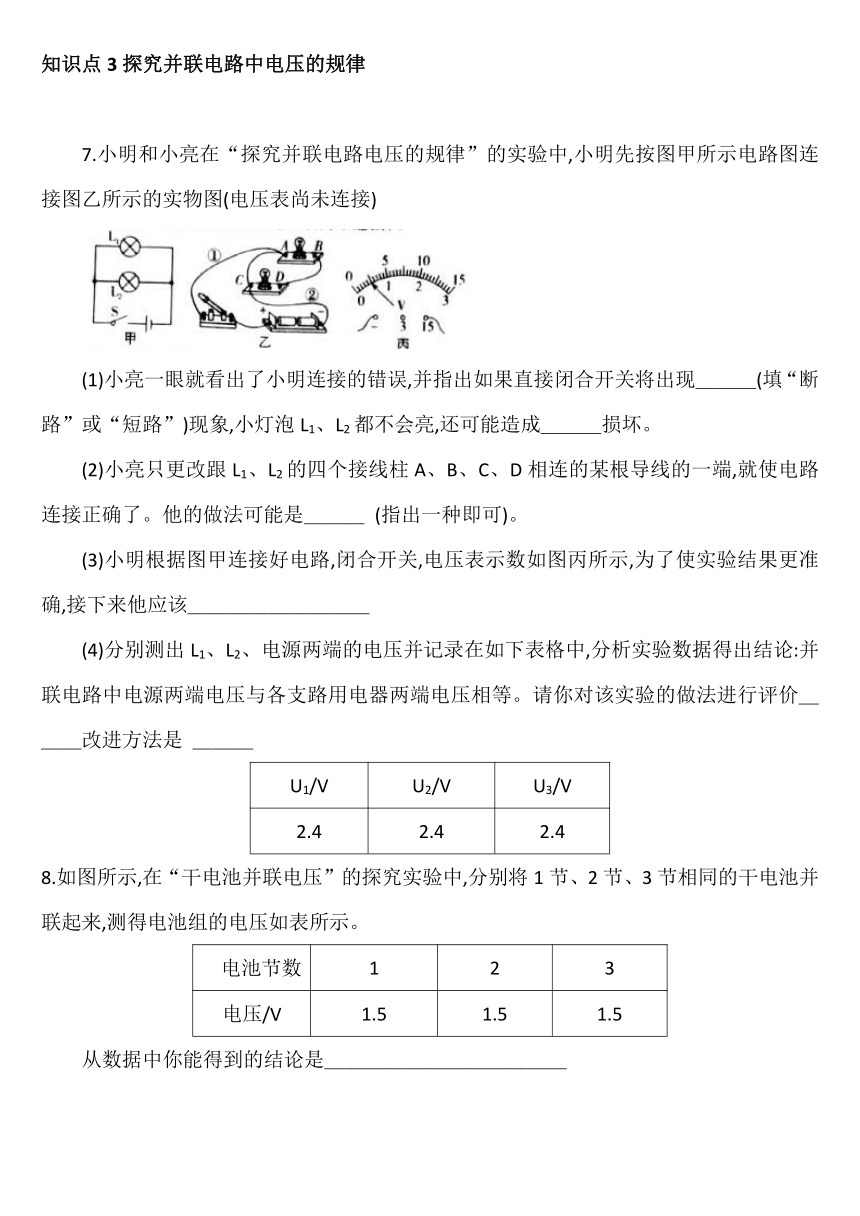

知识点3探究并联电路中电压的规律
7.小明和小亮在“探究并联电路电压的规律”的实验中,小明先按图甲所示电路图连接图乙所示的实物图(电压表尚未连接)
(1)小亮一眼就看出了小明连接的错误,并指出如果直接闭合开关将出现＿＿＿(填“断路”或“短路”)现象,小灯泡L1、L2都不会亮,还可能造成＿＿＿损坏。
(2)小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端,就使电路连接正确了。他的做法可能是＿＿＿ (指出一种即可)。
(3)小明根据图甲连接好电路,闭合开关,电压表示数如图丙所示,为了使实验结果更准确,接下来他应该＿＿＿＿＿＿＿＿＿
(4)分别测出L1、L2、电源两端的电压并记录在如下表格中,分析实验数据得出结论:并联电路中电源两端电压与各支路用电器两端电压相等。请你对该实验的做法进行评价＿＿＿改进方法是 ＿＿＿
U1/V U2/V U3/V
2.4 2.4 2.4
8.如图所示,在“干电池并联电压”的探究实验中,分别将1节、2节、3节相同的干电池并联起来,测得电池组的电压如表所示。
电池节数 1 2 3
电压/V 1.5 1.5 1.5
从数据中你能得到的结论是＿＿＿＿＿＿＿＿＿＿＿＿
知识点4并联电路的电压规律的应用
9.如图所示电路,L1的电阻比L2的电阻小。开关闭合,两灯均发光,V1示数为3V。则（）
A.V示数大于6V B.V2示数小于3V
C.V2示数大于3V D.V2示数等于3V
10.三只小灯泡L1、L2、L3并联在电路中,闭合开关后,灯L1最暗,灯L3最亮,它们两端的电压分别是U1、U2、U3,则下列关于电压大小的判断正确的是（ ）
A.U1最小
B.U2最大
D.U1、U2、U3一样大
C.U3最大
11.如图所示,当电压表的示数为2.5V时,灯L2两端的电压（ ）
A.有可能大于2.5V
B.有可能小于2.5V
C.一定等于2.5V
D.无法判断
12.如图所示的电路,电源电压保持不变,当开关S闭合时,L1、L2都亮,电压表的示数为3V,当开关S断开时,电压表的示数将( )
A.增大到6V
B.减小到1.5V
C.保持3V不变
D.减小到零
13.如图所示电路中,闭合开关S后,电压表V1的示数为4.5V,则电压表V2的示数是＿＿＿电源电压是＿＿＿
14.如图所示的电路中,电源电压为6V,闭合开关,两灯两端电压均为6V,则a是＿＿＿
表,b是＿＿＿表。
答案
1.(1)断开调零 (2)L2断路 (3)等于 (4)选用了相同规格的灯泡做实验换用不同规格的灯泡进行多次实验 (5)不能 电压表的正负接线柱接反了
2、C
3、C
4、2.5 2
5、1 变大
6、3 1.5
串 6.3 相同
(1)短路电源 (2)将②的一端从接线柱C改接到D(答案不唯一) (3)断开开关,换接电压表的小量程 (4)只根据一组数据得出的结论有偶然性换用不同规格的灯泡多次测量
并联电池组两端的总电压与电池节数无关,都等于一节电池两端的电压
D
D
C
4.5 4.5
电流 电压
