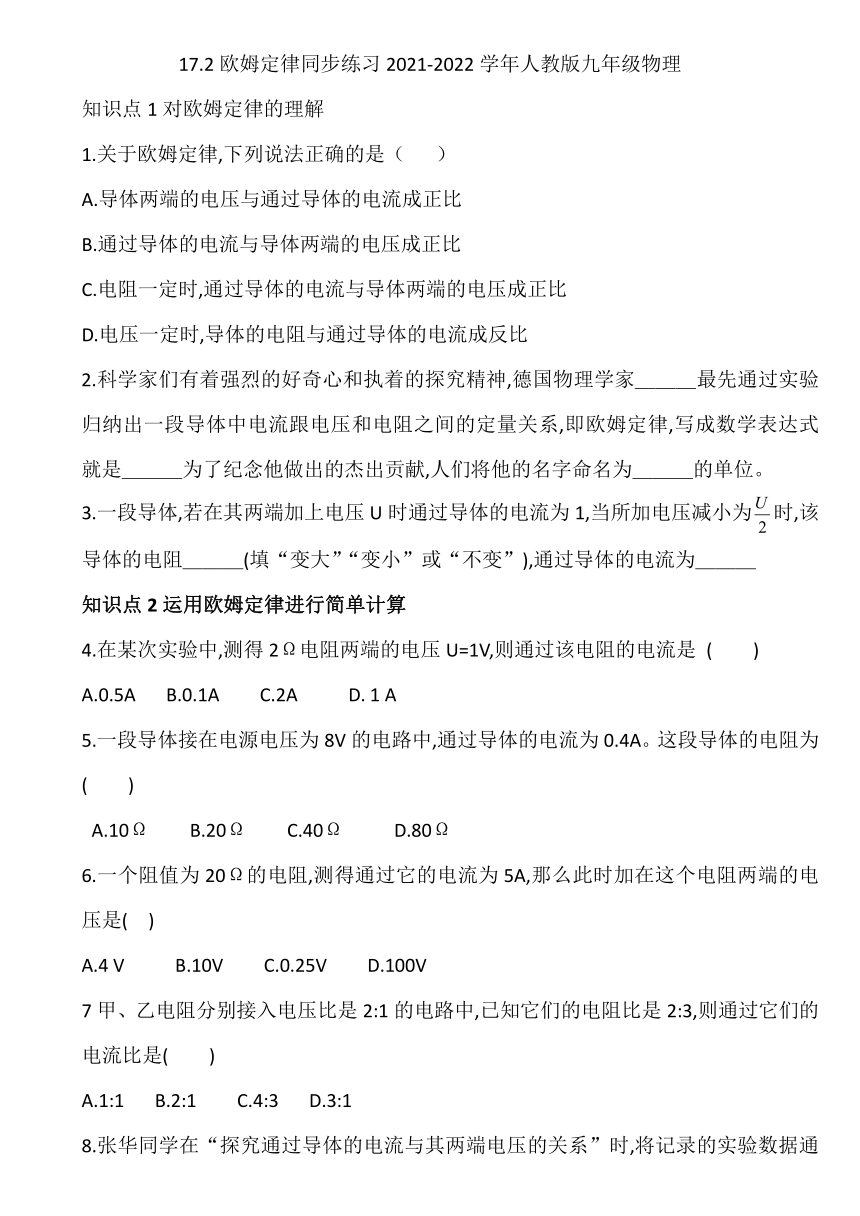

17.2欧姆定律同步练习2021-2022学年人教版九年级物理（有答案）

17.2欧姆定律同步练习2021-2022学年人教版九年级物理
知识点1对欧姆定律的理解
1.关于欧姆定律,下列说法正确的是（ ）
A.导体两端的电压与通过导体的电流成正比
B.通过导体的电流与导体两端的电压成正比
C.电阻一定时,通过导体的电流与导体两端的电压成正比
D.电压一定时,导体的电阻与通过导体的电流成反比
2.科学家们有着强烈的好奇心和执着的探究精神,德国物理学家＿＿＿最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系,即欧姆定律,写成数学表达式就是＿＿＿为了纪念他做出的杰出贡献,人们将他的名字命名为＿＿＿的单位。
3.一段导体,若在其两端加上电压U时通过导体的电流为1,当所加电压减小为时,该导体的电阻＿＿＿(填“变大”“变小”或“不变”),通过导体的电流为＿＿＿
知识点2运用欧姆定律进行简单计算
4.在某次实验中,测得2Ω电阻两端的电压U=1V,则通过该电阻的电流是 ( )
A.0.5A B.0.1A C.2A D. 1 A
5.一段导体接在电源电压为8V的电路中,通过导体的电流为0.4A。这段导体的电阻为( )
A.10Ω B.20Ω C.40Ω D.80Ω
6.一个阻值为20Ω的电阻,测得通过它的电流为5A,那么此时加在这个电阻两端的电压是( )
A.4 V B.10V C.0.25V D.100V
7甲、乙电阻分别接入电压比是2:1的电路中,已知它们的电阻比是2:3,则通过它们的电流比是( )
A.1:1 B.2:1 C.4:3 D.3:1

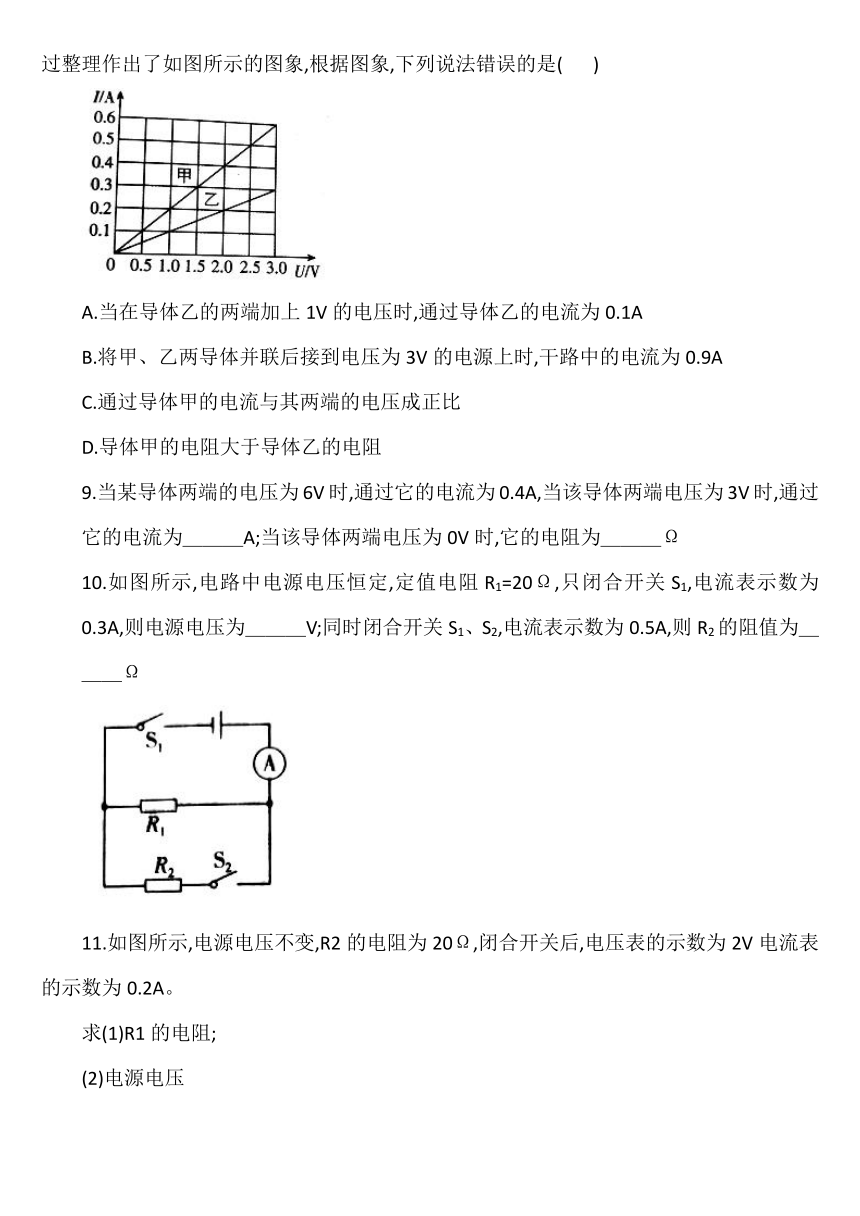

8.张华同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图象,根据图象,下列说法错误的是( )
A.当在导体乙的两端加上1V的电压时,通过导体乙的电流为0.1A
B.将甲、乙两导体并联后接到电压为3V的电源上时,干路中的电流为0.9A
C.通过导体甲的电流与其两端的电压成正比
D.导体甲的电阻大于导体乙的电阻
9.当某导体两端的电压为6V时,通过它的电流为0.4A,当该导体两端电压为3V时,通过它的电流为＿＿＿A;当该导体两端电压为0V时,它的电阻为＿＿＿Ω
10.如图所示,电路中电源电压恒定,定值电阻R1=20Ω,只闭合开关S1,电流表示数为0.3A,则电源电压为＿＿＿V;同时闭合开关S1、S2,电流表示数为0.5A,则R2的阻值为＿＿＿Ω
11.如图所示,电源电压不变,R2的电阻为20Ω,闭合开关后,电压表的示数为2V电流表的示数为0.2A。
求(1)R1的电阻;
(2)电源电压
易错点
12.对一确定的导体,其电阻所表示的意义是( )
A.加在导体两端的电压越大,则电阻越大
B.导体的电阻与电压成正比,与电流成反比
C.导体的电阻在数值上等于导体两端电压与通过导体的电流之比
D.导体中电流越小则电阻越大
答案
C
欧姆 电阻
不变
A
B
D
D
D
0.2 15
6 30
10Ω 6V
C
