16.2串、并联电路中电压的规律课时训练
一、选择题。

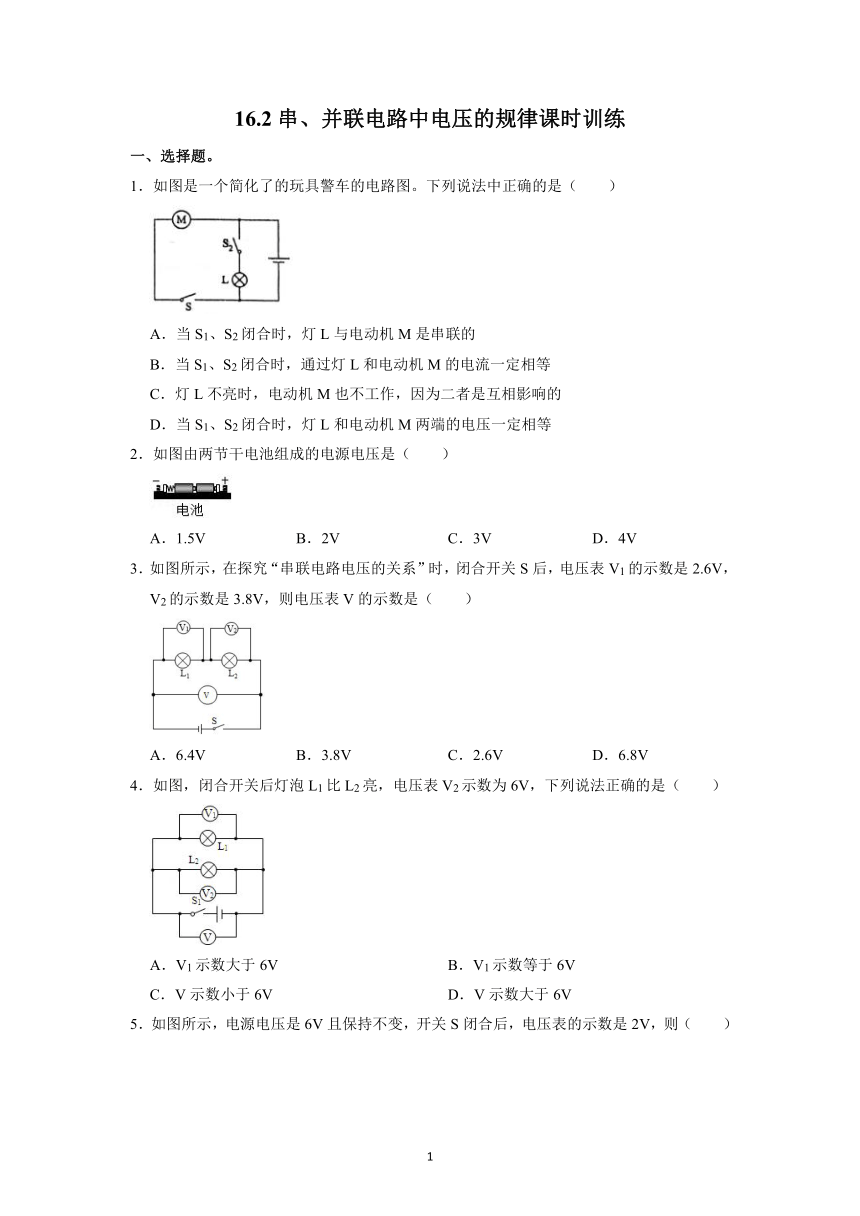

1．如图是一个简化了的玩具警车的电路图。下列说法中正确的是（　　）
A．当S1、S2闭合时，灯L与电动机M是串联的
B．当S1、S2闭合时，通过灯L和电动机M的电流一定相等
C．灯L不亮时，电动机M也不工作，因为二者是互相影响的
D．当S1、S2闭合时，灯L和电动机M两端的电压一定相等
2．如图由两节干电池组成的电源电压是（　　）
A．1.5V B．2V C．3V D．4V
3．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.6V，V2的示数是3.8V，则电压表V的示数是（　　）
A．6.4V B．3.8V C．2.6V D．6.8V
4．如图，闭合开关后灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V B．V1示数等于6V
C．V示数小于6V D．V示数大于6V

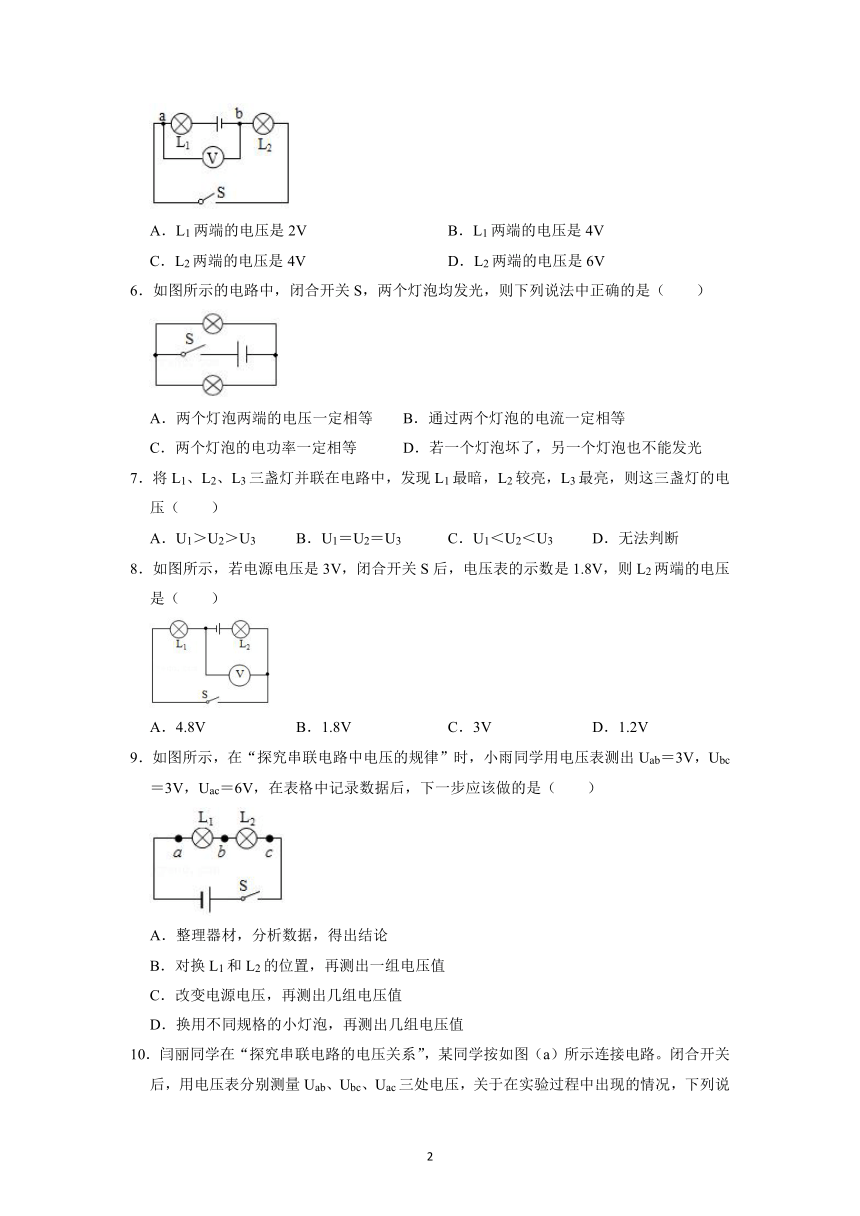

5．如图所示，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（　　）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
6．如图所示的电路中，闭合开关S，两个灯泡均发光，则下列说法中正确的是（　　）
A．两个灯泡两端的电压一定相等 B．通过两个灯泡的电流一定相等
C．两个灯泡的电功率一定相等 D．若一个灯泡坏了，另一个灯泡也不能发光
7．将L1、L2、L3三盏灯并联在电路中，发现L1最暗，L2较亮，L3最亮，则这三盏灯的电压（　　）
A．U1＞U2＞U3 B．U1＝U2＝U3 C．U1＜U2＜U3 D．无法判断
8．如图所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L2两端的电压是（　　）
A．4.8V B．1.8V C．3V D．1.2V
9．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值

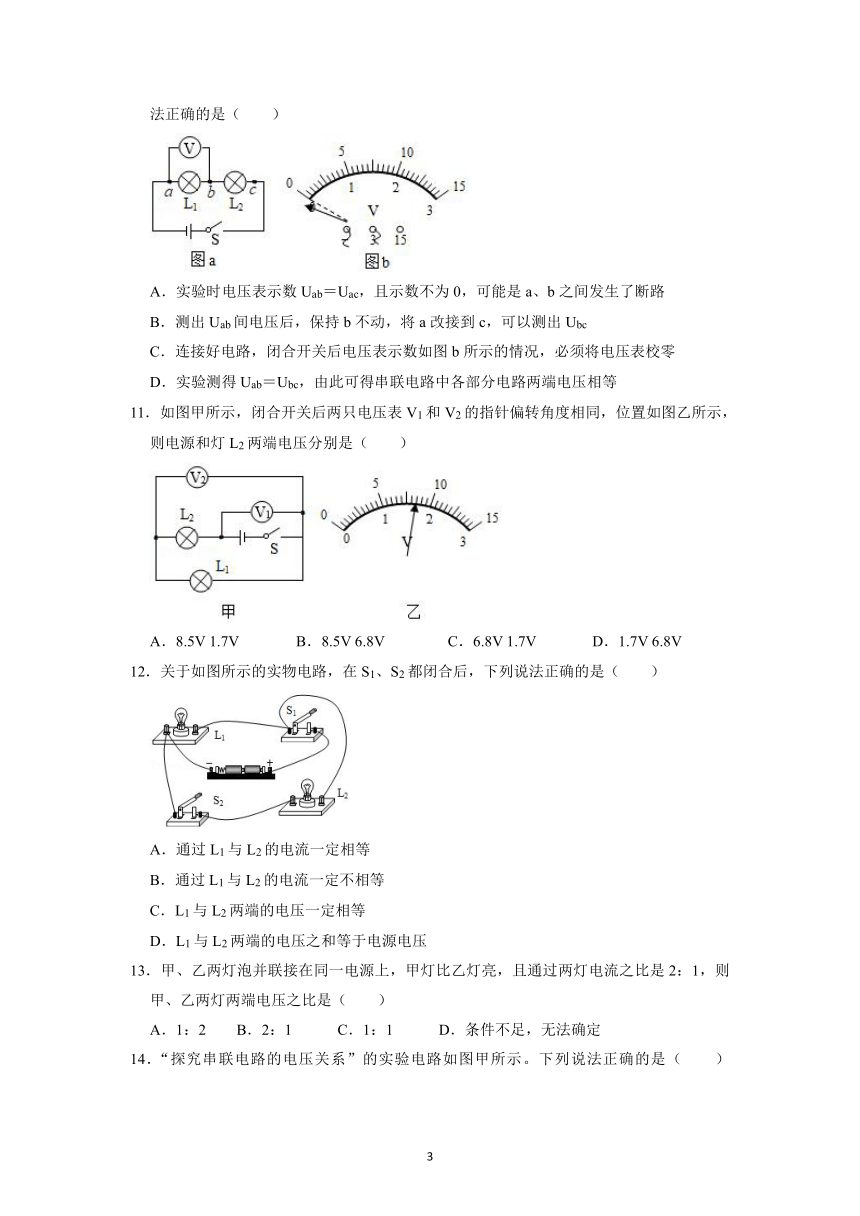

10．闫丽同学在“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验测得Uab＝Ubc，由此可得串联电路中各部分电路两端电压相等
11．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（　　）
A．8.5V 1.7V B．8.5V 6.8V C．6.8V 1.7V D．1.7V 6.8V
12．关于如图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
13．甲、乙两灯泡并联接在同一电源上，甲灯比乙灯亮，且通过两灯电流之比是2：1，则甲、乙两灯两端电压之比是（　　）
A．1：2 B．2：1 C．1：1 D．条件不足，无法确定

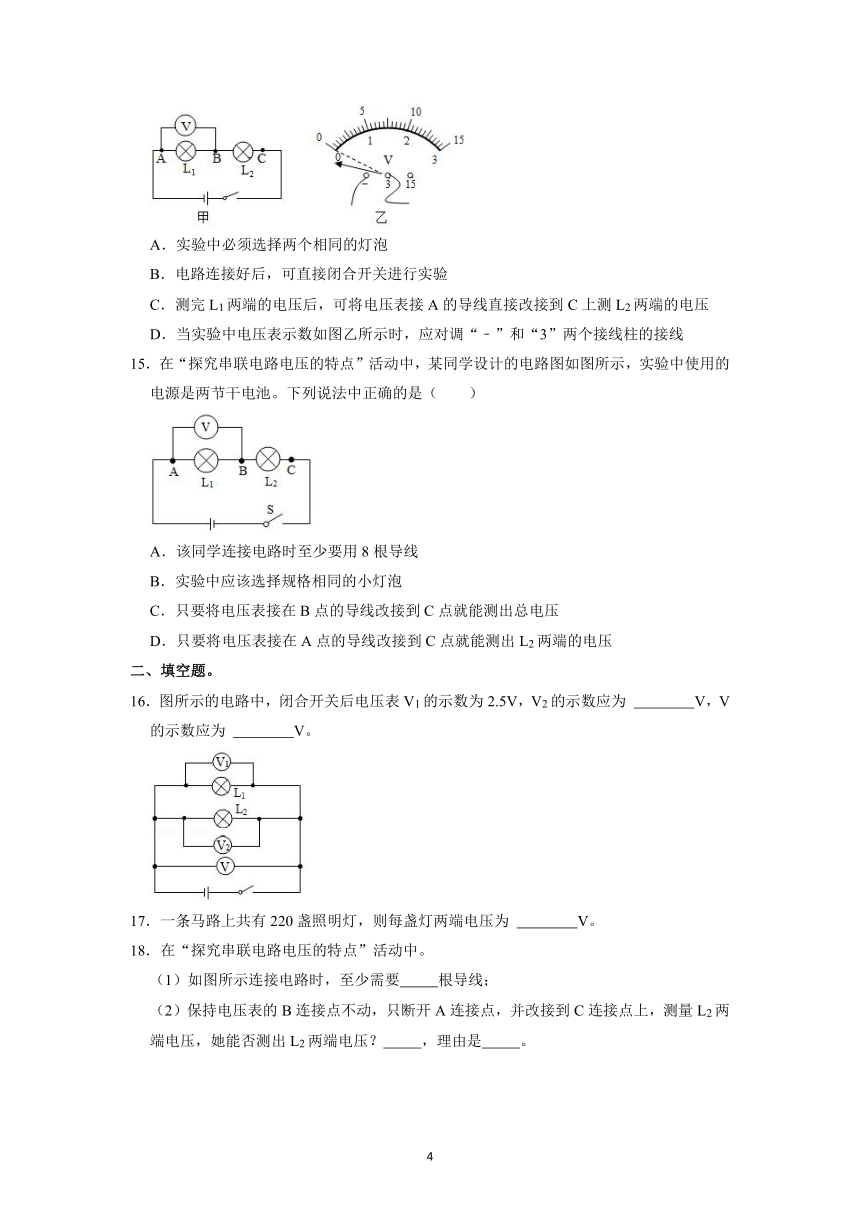

14．“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（　　）
A．实验中必须选择两个相同的灯泡
B．电路连接好后，可直接闭合开关进行实验
C．测完L1两端的电压后，可将电压表接A的导线直接改接到C上测L2两端的电压
D．当实验中电压表示数如图乙所示时，应对调“﹣”和“3”两个接线柱的接线
15．在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
二、填空题。
16．图所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数应为 　 　V，V的示数应为 　 　V。
17．一条马路上共有220盏照明灯，则每盏灯两端电压为 　 　V。
18．在“探究串联电路电压的特点”活动中。
（1）如图所示连接电路时，至少需要　 　根导线；
（2）保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，她能否测出L2两端电压？　 　，理由是　 　。
19．如图所示的电路中电源电压为6V，S闭合后电压表V1示数如图所示为 　 　V，小灯泡L2两端的电压是 　 　V。
20．如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝　 　V，电源电压U＝　 　V。
21．如图所示，开关S闭合后，电压表V1测量的是 　 　（选填“L1“或“L2”）的电压：若电压表V1的读数是2.5V，V2的读数是4.5V，则电源电压是 　 　V。
22．如图所示为电路元件A和B的I﹣U图像。若将它们串联在某电源上，电路中的电流为0.3A，电源电压为　 　V。若将它们并联在4V的电源上，干路中的总电流为　 　A。
23．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。若将元件甲、乙串联在0.2A电路中，则电路的总电压为　 　V；若将元件甲、乙并联后接在电压为2V的电源两端，则电路的总电流是　 　A。
24．如图所示，闭合开关后，用电压表测得灯L1两端的电压为4.5V，则灯L2两端的电压为　 　V，电源两端的电压为　 　V。
25．小阳连接了如图所示的电路。闭合开关S，用电压表分别测出AB、CD、AD两端的电压分别为UAB、UCD和UAD，在表格中记录了一组数据后，发现UAD＝UAB+UCD．小阳想只做一组实验得到的结论作为普遍的规律来使用是不可靠的，因此，还应该进一步实验取得更多的实验数据，看是否能够得到相同的结论，接下来小阳应该采取的做法是　 　。
三、实验探究题。
26．在“探究串联电路电压的特点”活动中。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 　 　。
（2）在测L1两端电压时，闭合开关S，发现两灯都不亮，电压表示数为零，原因可能是 　 　（电路故障只可能发生在灯泡L1、L2上）
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC，经过多次实验，将得到的数据记录在表中。分析实验数据，你可得到串联电路的电压特点是 　 　（用公式表示）。
实验次数 UAB/V UBC/V UAC/V
1 0.8 2.2 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
27．在做了探究串联电路中电压规律的实验后，小科很想探究并联电路中的电压规律。请你和他一起完成下面的探究实验。
提出问题：并联电路中总电压与各支路电压有什么关系？
设计实验：如图为两个小灯泡L1、L2的并联电路，要用电压表分别测量L1、L2及电源两端的电压。
进行实验：按电路图连接电路，进行测量，记录实验数据。
实验结论：　 　
实验评估：上述实验中只进行了一次测量，得出的结论可能具有偶然性。为使实验结论具有普遍性，应该怎做？　 　。
实验问题：如果电源电压为4.5V，根据实验结论，灯L1两端的电压为 　 　。
四、计算题。
28．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，电流表A1示数为1.38A，A2的示数如图乙所示，求：
（1）灯泡L1、L2两端电压分别是多少？
（2）通过L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流A1、A2的示数分别是多少？
29．如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5V，通过灯泡L2的电流为0.5A，回答下列问题：
（1）灯L1两端的电压是多少？
（2）通过灯泡L1的电流的是多少？
（3）若灯泡L1换成导线接入电路，则电压表V1和电压表V2的示数分别为多少？
16.2串、并联电路中电压的规律课时训练参考答案
一、选择题。
1．D； 2．C； 3．A； 4．B； 5．B； 6．A； 7．B； 8．D； 9．D； 10．A； 11．B； 12．C； 13．C； 14．D； 15．C；
二、填空题。
16．2.5；2.5； 17．220； 18．6；不能；电压表正负接线柱反接了； 19．2.4；3.6； 20．2.3；6； 21．L2；7； 22．7；0.7； 23．3；0.6； 24．4.5；4.5； 25．换用不同规格的小灯泡或改变电源电压；
三、实验探究题。
26．对电压表调零；灯泡L2断路；UAC＝UAB+UBC； 27．并联电路各支路两端电压相等；换不同规格的灯泡进行实验，换不同的用电器进行多次实验；4.5V；
