4.1信息系统的工作过程
信息系统的开发过程
拓展知识：网络拓扑结构
信息系统的体系结构及其工作过程
4.1.1 信息系统的体系结构及其工作过程

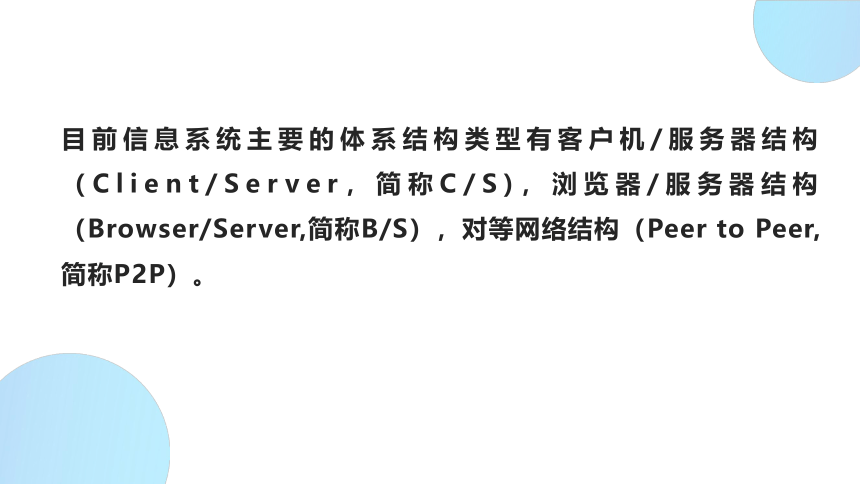

目前信息系统主要的体系结构类型有客户机/服务器结构（Client/Server，简称C/S)，浏览器/服务器结构（Browser/Server,简称B/S），对等网络结构（Peer to Peer,简称P2P）。

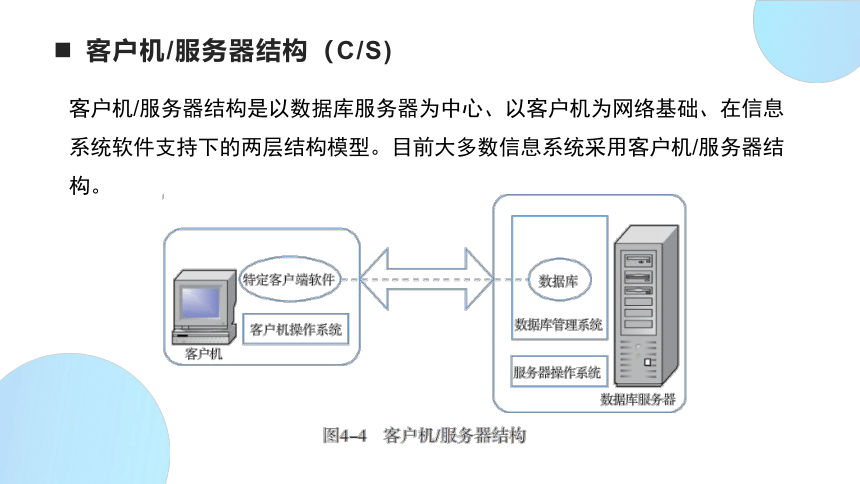

客户机/服务器结构（C/S)
客户机/服务器结构是以数据库服务器为中心、以客户机为网络基础、在信息系统软件支持下的两层结构模型。目前大多数信息系统采用客户机/服务器结构。

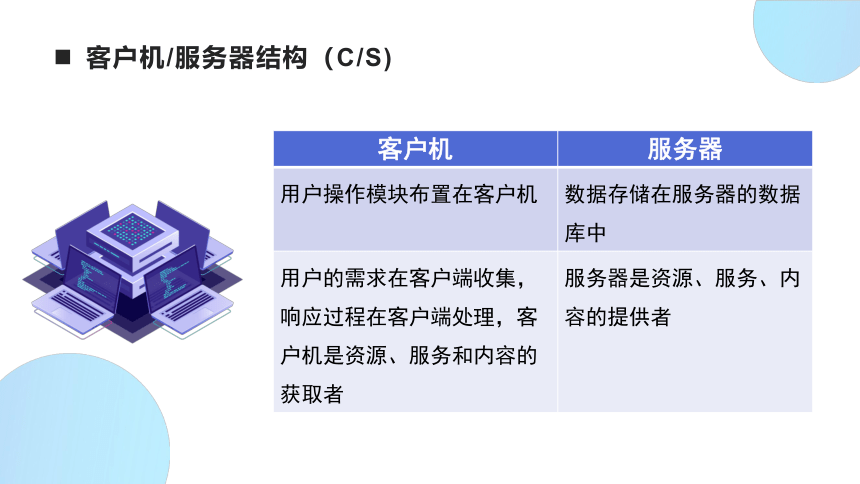

客户机/服务器结构（C/S)
客户机 服务器
用户操作模块布置在客户机 数据存储在服务器的数据库中
用户的需求在客户端收集，响应过程在客户端处理，客户机是资源、服务和内容的获取者 服务器是资源、服务、内容的提供者
客户机/服务器结构（C/S)
用户在客户机执行相关操作
用户在客户机上获取资源、服务和内容，响应过程在客户端处理
数据存储在服务器的数据库中
服务器为用户提供资源、服务和内容
打开、搜索、关闭等操作
在客户机下载的软件中完成
在爱奇艺APP中搜索相关
资源、充值会员等
用户的用户名和密码存在爱奇艺后台服务器中
服务器为用户提供视频资源
爱奇艺APP观看视频
浏览器/服务器结构是随着互联网技术的兴起而兴起的，是对客户机/服务器结构的一种变化或者改进的结构。
浏览器/服务器结构（B/S)
图4-5 三层的浏览器/服务器结构
利用浏览器访问爱奇艺
在浏览器/服务器结构下，用户工作界面通过浏览器来实现，极少部分事务逻辑在浏览器端（Browser）实现，主要事务在服务器端实现，形成浏览器/服务器结构。这样就大大简化了客户端计算机载荷，减轻了系统维护与升级的成本和工作量，降低了用户的总体成本。一般的在线学习管理系统，其体系结构就是浏览器/服务器结构。
浏览器/服务器结构（B/S)
在线学习网站
QQ邮箱网站
对等网络结构（P2P)
对等网络体系结构取消了服务器的中心地位，各个系统内计算机可以通过数据交换直接共享资源和服务。在P2P网络中，每个节点既可以从其他节点得到服务，也可以向其他节点提供服务。
P2P直接将人们联系起来，让人们通过互联网直接交互。P2P使得网络上的沟通变得更容易、更直接。
结构 优势 劣势
C/S模式 可靠性、安全性高，响应速度快 客户端必须安装对应软件，且须定期维护和升级
B/S模式 客户端无需安装软件，简化用户操作，使用Web应用可以 难以实现较复杂的操作，响应速度较慢
P2P模式 无需服务器中转，计算机之间可进行直接交互，扩展性强 安全可靠性低，传输的文件数据可能会有危害性
三种信息系统体系结构比较
4.1.2 信息系统的开发过程
信息系统的开发过程
信息系统的开发一般分为五个阶段，分别是系统规划、系统分析、系统设计、系统实施、系统维护与运行。
1.系统规划
系统规划是系统开发的起始阶段，其主要目标是明确系统开发的方向、系统规模和开发计划。
信息系统的开发过程
2.系统分析
系统分析的目标是根据系统规划书所确定的范围，明确用户的需求及其解决方案，建立用户认可的逻辑模型。主要任务是明确“做什么”，包括分析结构与功能，厘清系统相关的业务流程和数据流，明确系统的逻辑需求，建立系统的逻辑方案。
3.系统设计
系统设计阶段的目标是根据系统分析说明书的要求设计系统的技术蓝图。主要任务是进行系统总体设计，包括确定系统所需采用的体系结构，划分信息系统功能结构，配置信息系统环境；进行系统详细设计，包括数据库设计、代码设计、输入输出以及用户界面设计等。
信息系统的开发过程
4.系统实施
系统实施阶段的主要目标是将设计阶段的成果在计算机和网络上具体实现，将设计文档变成能在计算机上运行的软件系统。主要任务包括配置系统运行的软硬件环境，选择适合的开发环境及工具，软件编程与测试，网络数据库的建立与测试，进行数据转换、系统交接。
5.系统运行与维护
系统运行与维护阶段是系统建设的收获阶段。主要任务包括系统的日常维护、新需求的满足、系统的技术支持等。
信息系统的开发过程
拓展知识：网络拓扑结构
网络拓扑结构
计算机网络的拓扑结构就是网络中通信线路和站点（计算机或设备）的几何排列形式。
在计算机网络中，将主机和终端抽象为点，将通信介质抽象为线，形成点和线组成的图形，使人们对网络整体有明确的全貌印象。
网络拓扑结构分类
网络拓扑结构分类
星型拓扑结构：网络中的各节点通过点到点的方式连接到一个中央节点（又称中央转接站，一般是集线器或交换机）上，由该中央节点向目的节点传送信息。在星型网中任何两个节点要进行通信都必须经过中央节点控制。
优点：
控制简单、故障诊断和隔离容易、方便服务。
缺点：
需要耗费大量的电缆，安装、维护的工作量也骤增。
中央节点负担重，一旦发生故障，则全网受影响。
网络拓扑结构分类
总线型拓扑结构：简称总线拓扑，它是将网络中的各个节点设备用一根总线挂接起来，实现计算机网络的功能。
优点：
网络结构简单，节点的插入、删除较方便，易于网络扩展。
设备少、造价低，安装和使用方便。
具有较高的可靠性。
缺点：
总线传输距离有限，通信范围受到限制。
故障诊断和隔离比较困难。
易于发生数据碰撞，线路争用现象比较严重。
网络拓扑结构分类
环型拓扑结构：是使用公共电缆组成一个封闭的环,各节点直接连到环上,信息沿着环按一定方向从一个节点传送到另一个节点。
优点：
电缆长度短，只需要将各节点逐次相连。
所有站点都能公平访问网络的其他部分，网络性能稳定。
缺点：
节点故障会引起全网故障，是因为数据传输需要通过环上的
每一个节点，如某一节点故障，则引起全网故障。添加和删
除节点的过程复杂。
网络拓扑结构分类
网状型拓扑结构：这种拓扑结构主要指各节点通过传输线互联连接起来，并且每一个节点至少与其他两个节点相连。
优点：
节点间路径多，碰撞和阻塞减少。
局部故障不影响整个网络，可靠性高。
缺点：
网络关系复杂，建网较难，不易扩充。
网络控制机制复杂，必须采用路由算法和流量控制机制。
课堂总结
信息系统的体系结构及其工作过程
（1）客户机/服务器（C/S)
（2）浏览器/服务器（B/S)
（3）对等网（P2P)
信息系统的开发过程
（1）系统规划
（2）系统分析
（3）系统设计
（4）系统实施
（5）系统运行与维护
网络拓扑结构
（1）星型结构
（2）总线型结构
（3）环型结构
（4）网状型结构
课堂练习
1.（ ）结构的信息系统，需要分别在客户端和服务器端安装专用的软件。
A.Ｃ/Ｓ结构 B.Ｂ/Ｓ结构 C.P2P结构 D.Ｄ/Ｓ结构
2. （ ）结构大大简化了客户端计算机载荷，减轻了系统维护与升级的成本和工作量，降低了用户的总体成本。
A.Ｃ/Ｓ结构 B.Ｄ/Ｓ结构 C.P2P结构 D.Ｂ/Ｓ结构
3. （ ）体系结构取消了服务器的中心地位，各个系统内计算机可以通过数据交换直接共享资源和服务。
A.Ｃ/Ｓ结构 B.Ｄ/Ｓ结构 C.P2P结构 D.Ｂ/Ｓ结构
A
D
C
课堂练习
4.以交换机为中央节点，其他计算机都与该交换机相连接的网络拓扑结构是（ ）。
A．总线型结构 B．星型结构 C．网状型结构 D．环型结构
5.若网络形状是由站点和连接站点的链路组成的一个闭合环，则称这种拓扑结构为（ ）
A．总线型结构 B．星型结构 C．网状型结构 D．环型结构
6.在计算机网络中，所有的计算机均连接到一条通信传输线路上，在线路两端连有防止信号反射的装置，这种连接结构被称为（ ）
A．总线型结构 B．星型结构 C．网状型结构 D．环型结构
B
D
A
