人教版九年级上册物理16.4变阻器课时训练（含答案）

16.4变阻器课时训练
一、选择题。
1．收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。它的实质是一个（　　）
A．电流表 B．电压表 C．变阻器 D．开关
2．滑动变阻器实现变阻是利用了改变接入电路中电阻线的（　　）
A．电压 B．电流 C．长度 D．材料
3．如图所示的电阻箱的示数为（　　）
A．2108Ω B．8102Ω C．2018Ω D．8120Ω
4．如图所示是一种收音机的音量兼开关的调节器（也称电位器），若使收音机的音量最大，滑片P应置于图中的（　　）
A．a点 B．b点 C．c点 D．d点
5．如图电路所示，若要求变阻器的滑片P向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（　　）
A．a、c或a、d B．b、c或b、d C．a与b D．c与d
6．甲变阻器标有“50Ω1.5A”，乙变阻器标有“10Ω2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（　　）
A．甲的电阻线较粗 B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同 D．无法判定
7．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮
D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
8．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析正确的是（　　）
A．若 M 接 C 点，N 接 D 点，滑动变阻器与灯泡并联
B．连接电路时，若 M 接 C 点，N 接 B 点，闭合开关前，滑片 P 应移动到最左端
C．若 M 接 C 点，N 接 B 点，闭合开关，滑片 P 向右移，电灯变暗
D．若 M 接 C 点，N 接 D 点，闭合开关，滑片 P 向右移，电灯变暗
9．如图是滑动变阻器四种接入电路的情形，滑片P向左移动时，连入电路中的电阻变大的是（　　）
A． B．
C． D．
10．如图所示是插塞式电阻箱接入电路的情况，则（　　）
A．现在使用的电阻是70Ω B．将铜塞a插上，使用电阻为80Ω

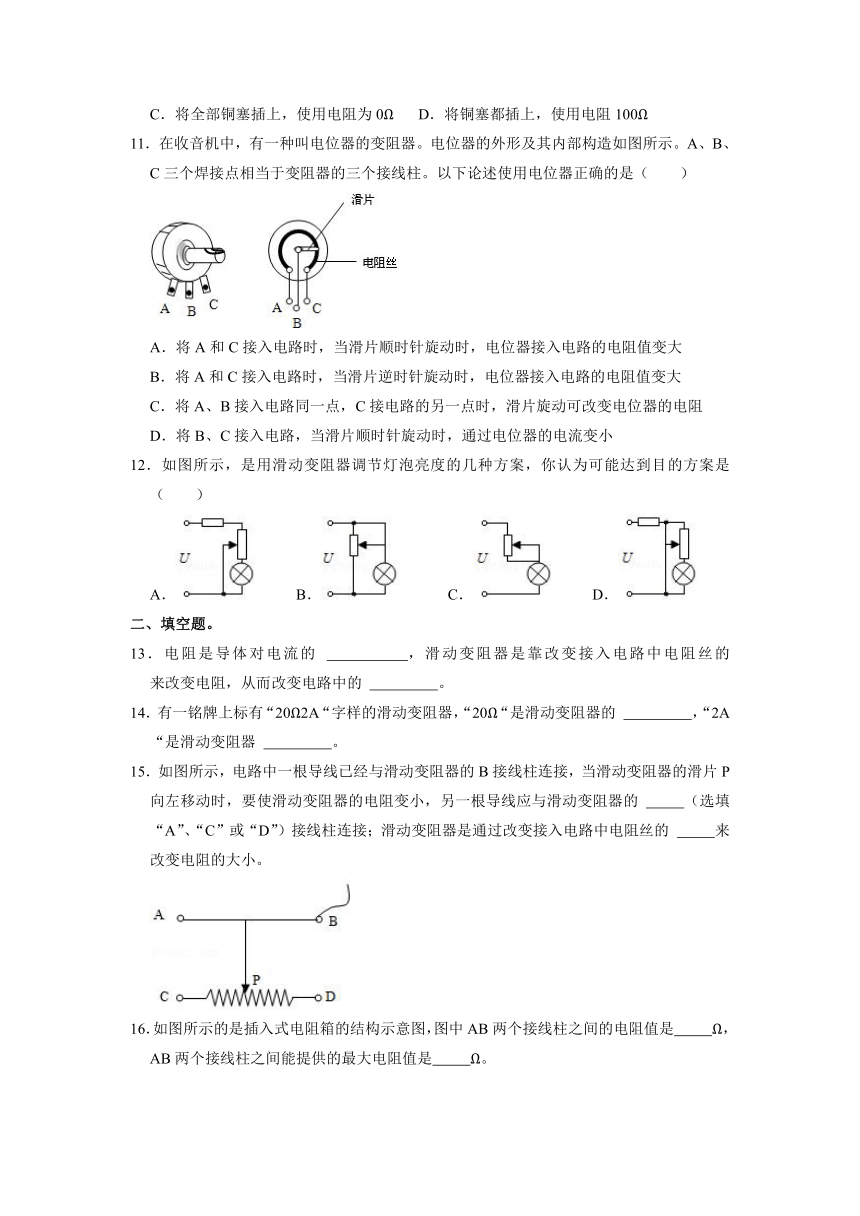

C．将全部铜塞插上，使用电阻为0Ω D．将铜塞都插上，使用电阻100Ω
11．在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。A、B、C三个焊接点相当于变阻器的三个接线柱。以下论述使用电位器正确的是（　　）
A．将A和C接入电路时，当滑片顺时针旋动时，电位器接入电路的电阻值变大
B．将A和C接入电路时，当滑片逆时针旋动时，电位器接入电路的电阻值变大
C．将A、B接入电路同一点，C接电路的另一点时，滑片旋动可改变电位器的电阻
D．将B、C接入电路，当滑片顺时针旋动时，通过电位器的电流变小
12．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是 （　　）
A． B． C． D．
二、填空题。
13．电阻是导体对电流的 　 　，滑动变阻器是靠改变接入电路中电阻丝的 　 　来改变电阻，从而改变电路中的 　 　。
14．有一铭牌上标有“20Ω2A“字样的滑动变阻器，“20Ω“是滑动变阻器的 　 　，“2A“是滑动变阻器 　 　。
15．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 　 　（选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 　 　来改变电阻的大小。
16．如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之间的电阻值是　 　Ω，AB两个接线柱之间能提供的最大电阻值是　 　Ω。
17．如图所示是四个接线柱的滑动变阻器的结构示意图，将接线柱B、C接入电路时，滑片P向左滑动，接入电路的电阻丝长度　 　，接入电路的阻值　 　。（均选填“变大”“变小”或“不变”）
18．如图所示是滑动变阻器的结构示意图，CD间的电阻为　 　Ω。若RAB＝100Ω，RBD＝60Ω，则AC间的电阻为　 　Ω。
19．如图甲所示电阻箱读数是　 　Ω，乙图电流表读数是　 　A。
20．调节台灯亮度的电位器实质是一个　 　，它是靠改变接入电路电阻丝的　 　来改变电阻阻值大小的。
21．如图所示是一种自动测定油箱内油面高度的装置
（1）图中R与滑片相当于是电学元件中的　 　。
（2）它的油量表相当于电学元件中的　 　。
22．如图，如果变阻器的滑片P由A向B移动，通过灯泡的电流变大，导线E端应接在变阻器的　 　接线柱上。（填接线柱的符号）
三、作图题。
23．如图所示，为某种调光型台灯中使用的电位器示意图。P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、B分别连在碳膜两端。以笔画线将a图连在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加。
24．如图所示请将滑动变阻器接入电路，要求：滑动变阻器的滑片向左滑动时灯泡变亮。
25．如图是小梦为研究滑动变阻器的作用所连的电路。请先找出电路连接中的错误和不妥之处填在横线上，然后在右框中画出正确的电路图，要求滑片向右滑动灯泡变亮。
错误：　 　。
不妥之处：　 　。
四、实验探究题。
26．“探究串联电路的电压关系”的实验电路如图甲所示。
UAB/V UBC/V UAC/V
1.2 1.4 2.8
（1）连接电路前，小玉发现电压表的示数如图乙所示，接下来她的正确操作是将电压表 　 　；
（2）小玉闭合开关后发现灯L1较亮而L2几乎不发光，造成这种现象的原因是灯泡L2的电阻 　 　；
（3）由表格中的数据可以得出的结论是 　 　（用表格中字母表示）。
27．滑动变阻器的使用：
（1）滑动变阻器接入电路时，两个接线柱要“一上一下”。
（2）与需要调节的用电器 　 　联。（选填“串”或“并”）
（3）闭合开关前，滑片要滑到阻值 　 　（选“最大”“最小”）的位置。
（4）用滑动变阻器控制灯泡亮度：请在方框中画出对应的电路图。
16.4变阻器课时训练参考答案
一、选择题。
1．C； 2．C； 3．C； 4．D； 5．B； 6．B； 7．D； 8．B； 9．C； 10．C； 11．C； 12．C；
二、填空题。
13．阻碍作用；长度；电流； 14．最大阻值；允许通过的最大电流； 15．C；长度； 16．7；15； 17．变大；变大； 18．0；40； 19．2098；2.5； 20．滑动变阻器；长度； 21．滑动变阻器；电流表； 22．B；
三、作图题。
23．
24．
25．1、电流表与灯并联了；2、电压表与灯串联了，且电压表正负接线柱接反了；3、滑动变阻器接在下面的两个接线柱上；连接电流表的导线交叉了；
四、实验探究题。
26．调零；太小；在误差允许范围内，UAB+UBC＝UAC； 27．串；最大；
