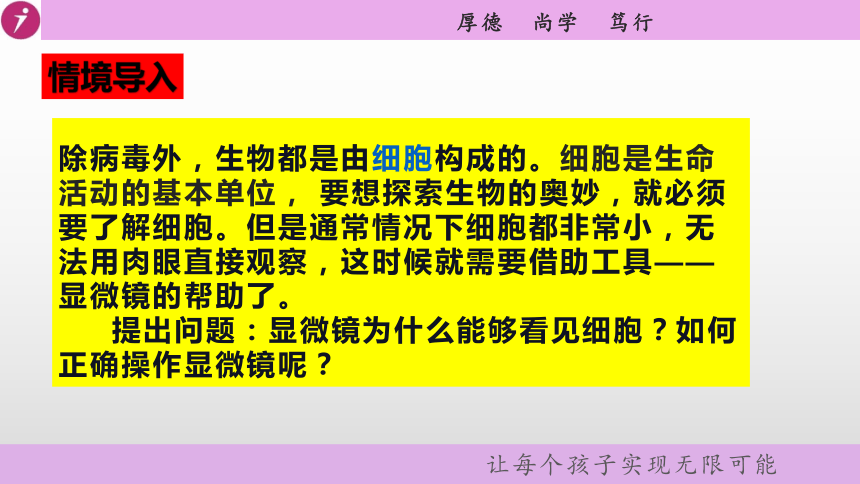

情境导入
除病毒外，生物都是由细胞构成的。细胞是生命活动的基本单位， 要想探索生物的奥妙，就必须要了解细胞。但是通常情况下细胞都非常小，无法用肉眼直接观察，这时候就需要借助工具——显微镜的帮助了。
提出问题：显微镜为什么能够看见细胞？如何正确操作显微镜呢？
厚德 尚学 笃行
让每个孩子实现无限可能
第二单元 生物体的结构层次
厚德 尚学 笃行
让每个孩子实现无限可能

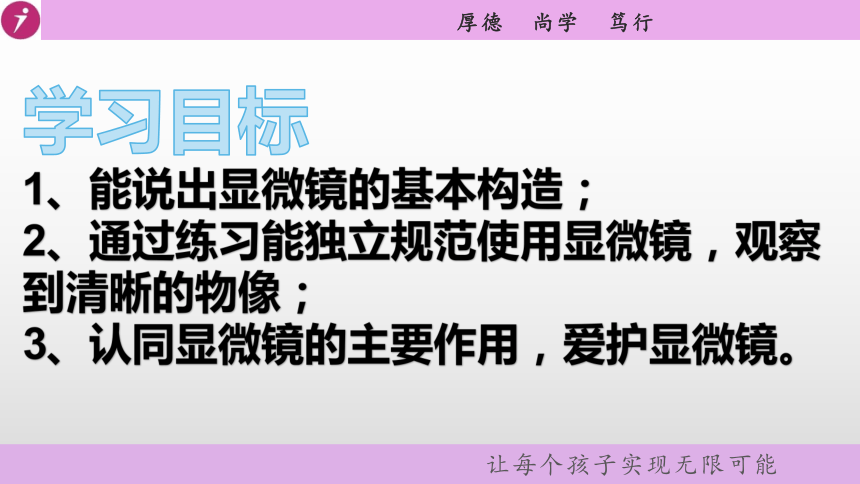

学习目标
1、能说出显微镜的基本构造；
2、通过练习能独立规范使用显微镜，观察到清晰的物像；
3、认同显微镜的主要作用，爱护显微镜。
厚德 尚学 笃行
让每个孩子实现无限可能
细胞的发现
1665年英国科学家罗伯特·胡克制造出能放大140倍的显微镜；并用于观察软木薄切片，发现细胞。
虽然发现的是死的细胞壁，但的确是人类第一次发现细胞，为向微观领域进军大开了大门。
厚德 尚学 笃行
让每个孩子实现无限可能
厚德 尚学 笃行
让每个孩子实现无限可能

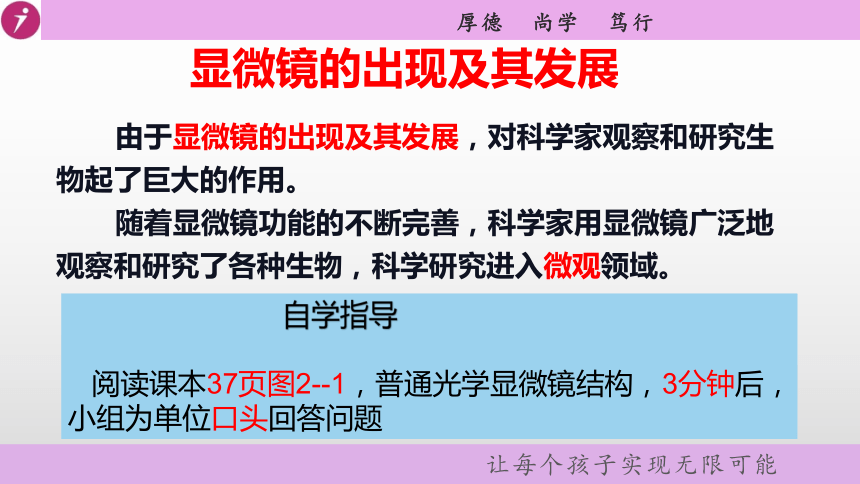

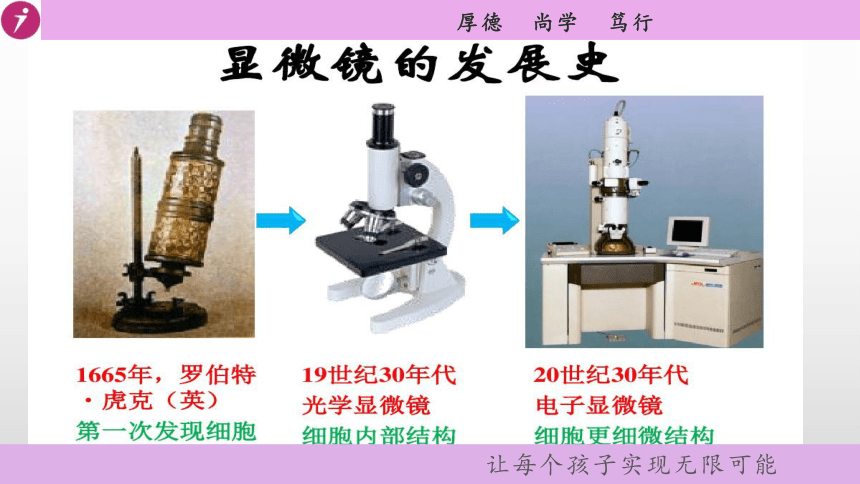

由于显微镜的出现及其发展，对科学家观察和研究生物起了巨大的作用。
随着显微镜功能的不断完善，科学家用显微镜广泛地观察和研究了各种生物，科学研究进入微观领域。
显微镜的出现及其发展
自学指导
阅读课本37页图2--1，普通光学显微镜结构，3分钟后，小组为单位口头回答问题
厚德 尚学 笃行
让每个孩子实现无限可能

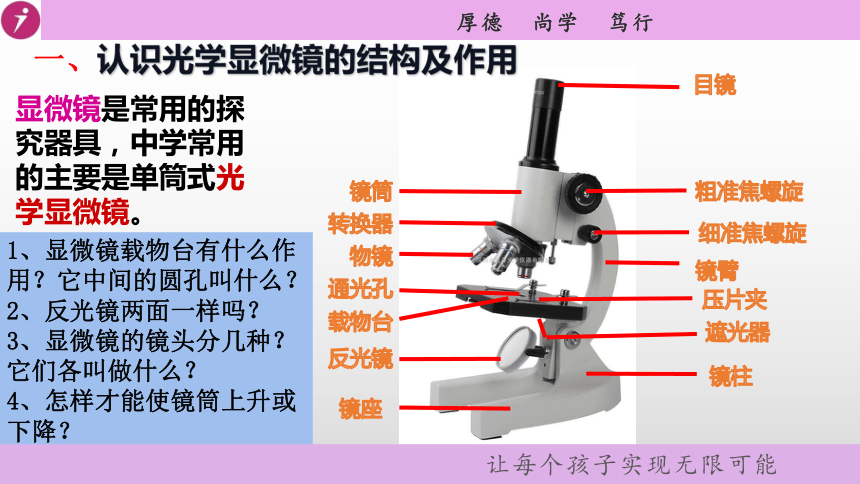

目镜
粗准焦螺旋
细准焦螺旋
压片夹
遮光器
镜座
镜筒
转换器
物镜
通光孔
载物台
反光镜
镜柱
镜臂
一、认识光学显微镜的结构及作用
显微镜是常用的探究器具，中学常用的主要是单筒式光学显微镜。
1、显微镜载物台有什么作用？它中间的圆孔叫什么？
2、反光镜两面一样吗？
3、显微镜的镜头分几种？它们各叫做什么？
4、怎样才能使镜筒上升或下降？
厚德 尚学 笃行
让每个孩子实现无限可能

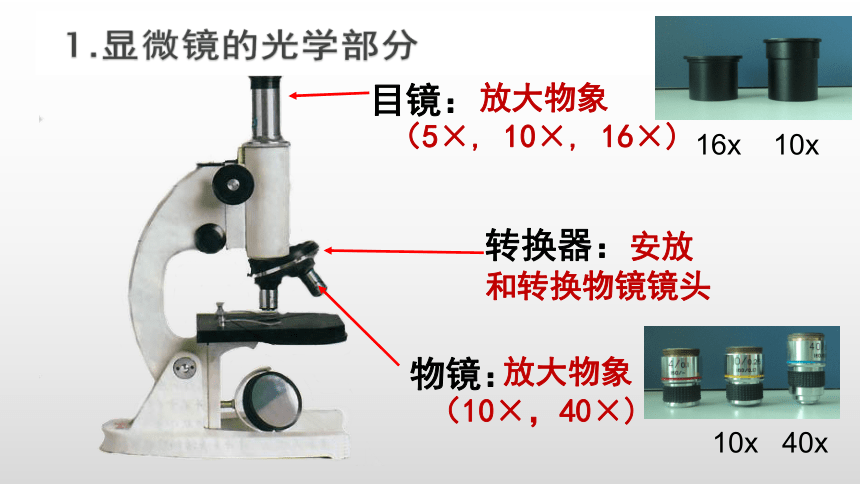

10x 40x
目镜：
物镜：
16x 10x
放大物象
（5×, 10×, 16×)
放大物象 （10×，40×)
转换器：安放和转换物镜镜头

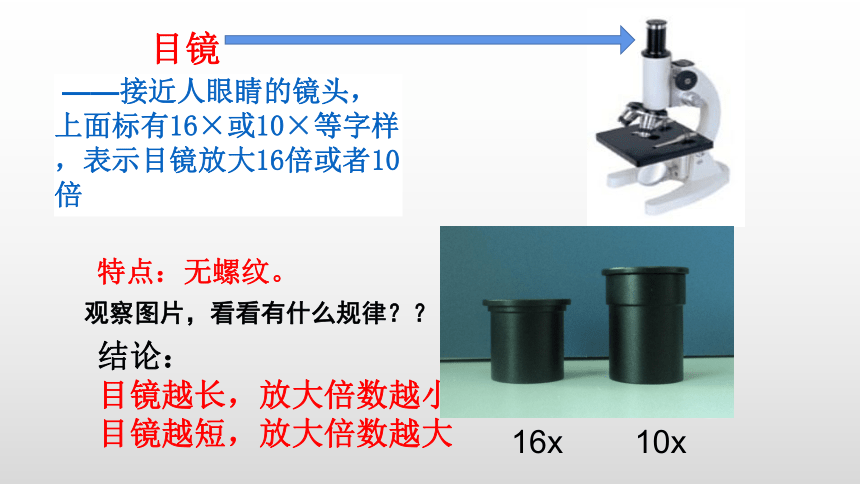

目镜
——接近人眼睛的镜头，上面标有16×或10×等字样，表示目镜放大16倍或者10倍
特点：无螺纹。
观察图片，看看有什么规律？？？？
结论：
目镜越长，放大倍数越小
目镜越短，放大倍数越大
16x 10x

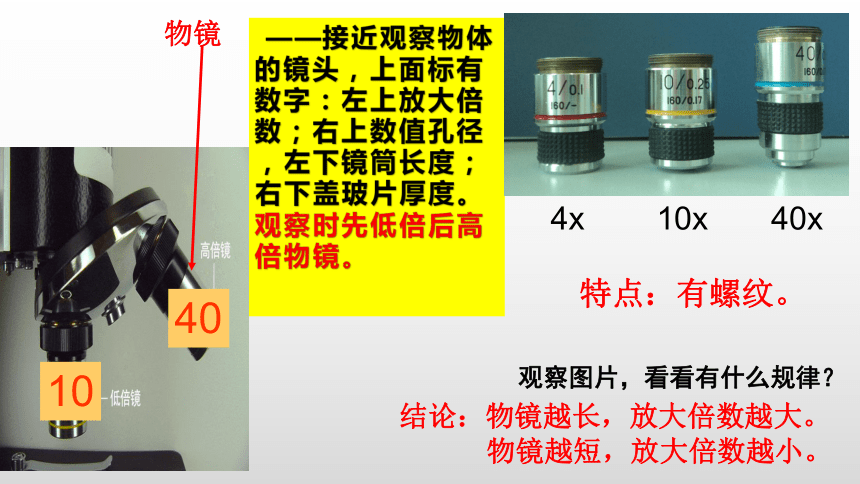

——接近观察物体的镜头，上面标有数字：左上放大倍数；右上数值孔径，左下镜筒长度；右下盖玻片厚度。
观察时先低倍后高倍物镜。
特点：有螺纹。
4x 10x 40x
结论：物镜越长，放大倍数越大。
物镜越短，放大倍数越小。
观察图片，看看有什么规律？
物镜
40
10

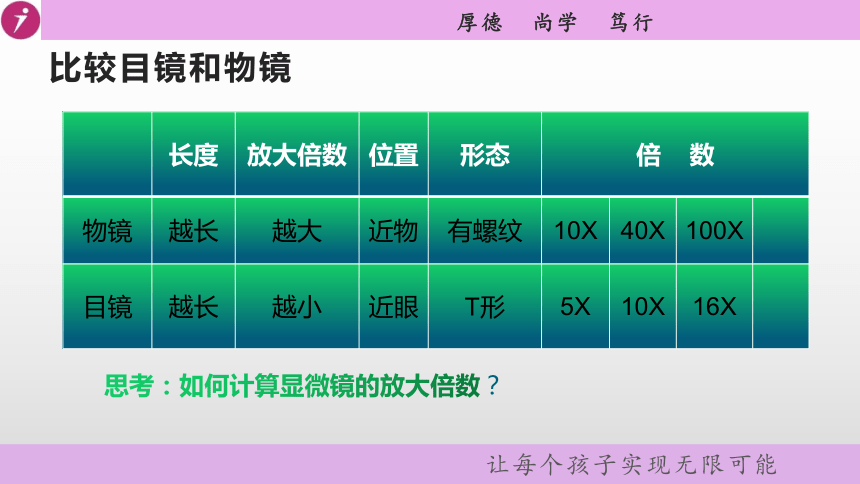

比较目镜和物镜
长度 放大倍数 位置 形态 倍 数 物镜 越长 越大 近物 有螺纹 10X 40X 100X
目镜 越长 越小 近眼 T形 5X 10X 16X
思考：如何计算显微镜的放大倍数？
厚德 尚学 笃行
让每个孩子实现无限可能
计算显微镜的放大倍数
公式：显微镜的放大倍数=目镜的放大倍数X物镜的放大倍数
成像特点：
低倍镜（细胞体积小，数量多，视野亮）
高倍镜（细胞体积大，数量少，视野暗)
厚德 尚学 笃行
让每个孩子实现无限可能
50倍下显微镜细胞图
400倍下显微镜细胞图
放大倍数越大,看到的视野面积小，亮度低，细胞越大,数量越少;
放大倍数越小,看到的视野面积大，亮度高，细胞越小,数量越多.
厚德 尚学 笃行
让每个孩子实现无限可能
粗准焦螺旋：
细准焦螺旋：
2
1
使镜筒大幅度升降顺时针降镜筒，逆时针升镜筒。
使镜筒小幅度升降，微调，使图像变清晰。
镜筒
镜筒
显微镜的机械部分
作用：安放镜头
把目镜和物镜聚合起来
厚德 尚学 笃行
让每个孩子实现无限可能
转换器
作用：安放并转换物镜。
注意：转换物镜的时候，一定不能直接拨物镜，而要转动转换器。
让每个孩子实现无限可能
载物台：
安放玻片标本
通光孔：
使光线通过
压片夹：
固定玻片标本
1
2
3
让每个孩子实现无限可能
遮光器：
可调节光线的强弱
反光镜作用：反射汇聚光线
有平面镜和凹面镜两种
1
2
3.显微镜的调光部分
厚德 尚学 笃行
让每个孩子实现无限可能
光圈
遮光器
作用：调节进光量。
特点：圆板上的孔称为光圈，光圈有大有小，可调节进光量。
遮 光 器（光圈）
反 光 镜
光 强
光 弱
大光圈
小光圈
平光镜
凹光镜
反光镜和遮光器（光圈）的调节
厚德 尚学 笃行
让每个孩子实现无限可能
镜筒：上端安装目镜，下端连接转换器，把目镜和物镜聚合起来
镜座：稳定和支撑镜身
镜臂：握镜部位
镜柱：支撑载物台和镜臂
让每个孩子实现无限可能
练一练
1、若使显微镜升降幅度较大时，应如何调节？ （ ）
A、调细准焦螺旋 B、调粗准焦螺旋
C、同时调粗、细准焦螺旋 D、以上都不对
2、在练习使用显微镜的过程中当光线暗时，应如何调节？ （ ）
A、小光圈、凹面镜 B、小光圈、平面镜
C、大光圈、平面镜 D、大光圈、凹面镜
3、在显微镜的结构中，能起放大作用的是________________。
4、如何区别物镜和目镜？____________________________
5、目镜和物镜的放大倍数两者都是镜头长度越长，放大倍数越大，这说法对吗？________________________________________
B
D
目镜和物镜
目镜无螺纹，物镜有螺纹
不对
目镜镜头越长，放大倍数越少
自学指导
阅读课本37~39页“实验”显微镜的使用步骤，以组为单位按课本的方法步骤进行实验，5分钟之后，讨论并回答以下问题。
厚德 尚学 笃行
让每个孩子实现无限可能
显微镜的使用方法分哪几步？
取镜和安放
对光
观察
清洁收镜
二.显微镜的使用
厚德 尚学 笃行
让每个孩子实现无限可能
1.取镜和安放
归纳显微镜的使用方法和正确的操作步骤
将显微镜从镜箱中取出时，应一只手握住镜臂，另一只手托住镜座
把显微镜放在实验台距边缘大约7厘米处，安装好目镜和物镜
厚德 尚学 笃行
2.对光
转动转换器，使低倍物镜对准通光孔（物镜前端与载物台要保持2厘米左右距离）注意：不要用手扳物镜！
厚德 尚学 笃行
让每个孩子实现无限可能
把一个较大的光圈对准通光孔，一只眼注视目镜内。转动反光镜，使反射光线经过通光孔、物镜、镜筒到达目镜。以通过目镜看到明亮的圆形视野为宜
厚德 尚学 笃行
让每个孩子实现无限可能
光线
载物台
通光孔
反光镜
物镜
白亮的视野
载物台
对光
白亮视野
4.观察
把所要观察的玻片标本正面朝上放在载物台上，用压片夹压住。标本要正对通光孔的中心
厚德 尚学 笃行
让每个孩子实现无限可能
放置标本
转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止
注意：此时眼睛一定要看着物镜！
厚德 尚学 笃行
让每个孩子实现无限可能
下降镜筒
一只眼向目镜内看，同时逆时针方向转动粗焦螺旋，使镜筒缓缓上长升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰
厚德 尚学 笃行
让每个孩子实现无限可能
火眼金睛：在显微镜下观察物像时，眼睛与镜筒相关位置应是下列哪一幅图？
A B C D
厚德 尚学 笃行
让每个孩子实现无限可能
4．清洁收镜
①、实验完毕，将载玻片从载物台上取下，用纱
布将显微镜外表擦拭干净。
②、将压片夹转向后方，反光镜移动到垂直方向。
③、转动转换器，使两个物镜位于载物台上通光
孔的两侧，呈“八”字形，将镜筒下降。
④、按取镜时的拿法，将显微镜送回镜箱，放回
原处。
厚德 尚学 笃行
让每个孩子实现无限可能
口 诀
一取二放，三安装
四转低倍，五对光
六上玻片，七下降
八升镜筒，细观赏
九退整理，后归箱
十全十美，你最棒
厚德 尚学 笃行
让每个孩子实现无限可能
显微镜的视野呈的是倒像。倒立的物像：上下左右相反
如下图经显微镜放大后得到：
将原物体旋转180°即可。
放大
旋转
厚德 尚学 笃行
让每个孩子实现无限可能
玻片的移动与物像的移动
由于是倒立的像，玻片的移动方向与物像的移动方向相反。　
物像偏左下方
结论：物像偏什么方向，玻片向什么方向移动
视野中污点的判断
转动目镜，污点移动的则污点在目镜上，不动的不在目镜上。
移动玻片，污点移动的则污点在玻片上，不动的不在玻片上。
不在目镜、玻片上则在物镜上。
厚德 尚学 笃行
让每个孩子实现无限可能
（1）先低后高。先用低倍镜，后用高倍镜观察。
观察时：
（2）先降后升。
（镜筒下降时，眼睛一定要看着物镜 ）
（ 3）先粗后细。左眼注视目镜，右眼睁开，逆时针方向转动粗准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰。
让每个孩子实现无限可能
（一）、取镜和安放
右手握，左手托，放台边，略偏左，安镜头，莫出错
距台边约7cm
（二）、对光
（四）、观察
低倍镜，大光圈，一眼看，一眼睁，转反光
物镜与载物台相距2cm　
直到通过目镜可看到白亮的圆形视野
下镜筒、左眼看、调焦距
标本要正对通光孔中心　
眼睛要看着物镜　
先粗准焦螺旋，后细准焦螺旋　
显微镜的使用
（口诀记忆）
（五）、收放
（三）、放置玻片标本
口 诀
一取二放，三安装
四转低倍，五对光
六上玻片，七下降
八升镜筒，细观赏
九退整理，后归箱
十全十美，你最棒
厚德 尚学 笃行
让每个孩子实现无限可能
显微镜的成像特点
1.光学显微镜必须要______，必须要______ 。
3.显微镜观察到的像为__________。
4.显微镜放大倍数=___________×__________
6.移动问题：想看哪，________。
7.污点问题：______法。
2.视野的明暗，应调节________和________ 。
遮光器
对光
反光镜
目镜放大倍数
放大的倒像
有光
物镜放大倍数
往哪移
移动
5.放大倍数越大，观察到的物像就_____，
但观察到的细胞数目就_____。
越大
越少
讨论
2.使用显微镜观察时，为什么在下降镜筒时眼睛要注视物镜？
3.请说出你看清玻片标本上的“上”字时，光线在显微镜中经过的路线。
光线经反光镜反射，通过通光孔，透过玻片标本，进入物镜和目镜
避免物镜与玻片标本相互挤压
1、显微镜的使用步骤有哪些？
取镜和安放、对光、观察、清洁收镜等。
厚德 尚学 笃行
让每个孩子实现无限可能
一、认识显微镜的构造
1、显微镜 的构造
机械部分
光学部分
镜座
镜柱
镜臂
载物台（通光孔、压片夹）
镜筒
转换器
细准焦螺旋
粗准焦螺旋
遮光器（光圈）
反光镜（平面镜、凹面镜）
目镜:
物镜：
5×、10×、16 ×
10×、 40×、100 ×（油镜）
课堂小结
厚德 尚学 笃行
让每个孩子实现无限可能
课堂小结
1.使用显微镜时，取镜要用一手__________，一手__________，放在自己实验台的偏___的位置，然后安装好__________。
2.对光时，转动转换器，使____倍镜对准_________，转动遮光器，使一个较大的________也对准__________。用____眼朝_______里注视，____眼睁开，然后用手调节_________，直到看到明亮的视野为止。
3、转动___准焦螺旋，使镜筒_______下降，直到物镜接近玻片标本。
4、为什么此时眼睛一定要看着物镜？
因为__________________________
5、____时针方向转动____准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动____准焦螺旋，使看到的物像更加清晰。
6、如果物像偏左，你应将标本向_____移，才能使物像居中 。
握镜臂
托住镜座
左
目镜
低
通光孔
光圈
通光孔
左
右
目镜
反光镜
粗
缓慢
要防止物镜碰到玻片标本
逆
粗
细
左
让每个孩子实现无限可能
课堂小测
1、判断题：
（1）.对光完成的标志是要看到明亮的圆形视野。（ ）
（2）.用显微镜观察英文字母“p”，看到的物像是“b” （ ）
（3）.观察时，用一只眼睛看着目镜，另一只眼睛睁开的目的是便于画图。（ ）
（4）.当光线较暗时，用反光镜的凹面镜来对光。（ ）
2、几个同学围着看一台显微镜时，视野有时会变暗，这是为什么？
3、如果将写有“上”字的玻璃片换成写有“上”字的不透明纸，请问，此时在显微镜下能看清“上”字吗？为什么？
v
x
v
v
可能会遮挡进入反光镜的光线。
显微镜只能观察被光穿透的物体，光线不能通过不透明纸进入镜筒，所以看不到物像
厚德 尚学 笃行
4. 小熊在实验时，先用一块洁净的纱布擦拭目镜，再将玻片标本放在显微镜载物台上正中央，用压片夹夹住。然后在双眼侧视下，将物镜下降。接着小熊用左眼朝目镜里观察，同时转动细准焦螺旋，缓缓上升镜筒。小熊的操作有几处错误？请帮助他改正。
小熊的操作有四点错误：
1、不能用纱布擦拭目镜，一定要用擦镜纸擦拭；
2、先对光再观察；
3、在双眼注视下，将镜筒下降至与玻片标本距离
很近时方可停止；
4、调焦观察时，应先转动粗准焦螺旋使镜筒缓缓上升，待看清物像后,再转动细准焦螺旋使物像更加清晰。
厚德 尚学 笃行
让每个孩子实现无限可能
5 .用下列四台显微镜观察洋葱鳞片叶内表皮细胞，视野中细胞数量最多的是几号显微镜？为什么？
显微镜序号 目镜 物镜
1 5× 40×
2 10× 40×
3 10× 4×
4 12.5× 10×
各台显微镜的放大倍数：1号200 倍，2号400 倍， 3号40 倍，4号125 倍。视野中细胞最多的显微镜是3 号镜。因为显微镜的放大倍数越高，被观察的细胞在视野中就越大，在同样大小的视野中细胞的数目会少，反之会多。
厚德 尚学 笃行
让每个孩子实现无限可能
6、如果显微镜视野中出现了污点，你用什么方法判断这个污点在目镜上还是在玻片标本上？
边观察边移动玻片标本，如果污点跟着移动，则污点在玻片标本上。
边观察边移动目镜，如果污点跟着移动，则污点在目镜上。
以上都试了，如果污点不动，则污点在物镜上
厚德 尚学 笃行
让每个孩子实现无限可能
连线题：显微镜的结构及作用
稳定显微镜　　　　 镜臂
手握镜的部位　　　　　 　镜座
接近被观察物体的镜头　 　物镜
玻片标本放置的部位　 　　粗准焦螺旋
能使镜筒迅速升降的结构　 载物台
光线较强时用　　　　　 　大光圈
光线较弱时用　　　　　 　平面镜
能调节通光孔进光量　　 　遮光器
厚德 尚学 笃行
让每个孩子实现无限可能
2. 某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（ ）
A.玻片上 B.物镜上 C.反光镜上 D.目镜上
3.在视野中，标本物象偏向视野左上方，欲将其移到视野中央，应将装片移动的方向是（ ）
A.左上方 B.在下方 C.右上方 D.右下方
D
1. 让显微镜镜筒下降时，眼睛应注视（ ）
A.镜筒 B.目镜 C.物镜 D.准焦螺旋
C
当堂练习
A
让每个孩子实现无限可能
4.在显微镜的结构中，能使镜筒升降的结构是（ ）
A.目镜和物镜 B.粗、细准焦螺旋
C.遮光器和反光镜 D.转换器和通光孔
5.下列是有关显微镜的构造及其作用，其中搭配正确的是（ ）
A.转换器——可换用不同放大倍数的目镜
B.细准焦螺旋——调节焦距，使看到的物像更清晰
C.光圈——调节视野的大小
D.反光镜——调节物像的大小
B
B
厚德 尚学 笃行
让每个孩子实现无限可能
6、观察同一材料的同一部位时，高倍物镜与低倍物镜相比，其（ ）
A.物像小、视野亮，看到的细胞数目多
B.物像小、视野暗，看到的细胞数目少
C.物像大、视野暗，看到的细胞数目少
D.物像大、视野亮，看到的细胞数目多
C
7、 用显微镜观察某标本时，已知目镜的放大倍数为10×，物镜的放大倍数为40×，则物像的放大倍数为（ ）
A.长度、宽度均放大400 × B.面积放大了400 × C.长度或宽度均放大40 × D.标本的体积放大400 ×
A
厚德 尚学 笃行
让每个孩子实现无限可能
8.想要转换物镜，应调节的结构是（ ）
A.物镜 B.反光镜 C.转换器 D.遮光器
9.用显微镜观察时，若光线比较弱，应该选（ ）
A.大光圈、凹面镜 B.大光圈、平面镜
C.小光圈、凹面镜 D.小光圈、平面镜
10.在显微镜下观察印有“b”字的装片，看到的物像是（ ）
A. p B. d C. b D. q
11.一物像处于显微镜视野左上方，要使该物像移至视野的正中央，应向（ ）方向推玻片。
A.右上方 B.右下方 C.左上方 D.左下方
C
C
A
D
厚德 尚学 笃行
让每个孩子实现无限可能
12.显微镜放大倍数的计算方法是( )
A.以目镜倍数为准 B.以物镜倍数为准
C.目镜与物镜倍数的乘积 D.目镜与物镜倍数之和
13.用下列四组镜头看同一块血液的玻片标本，其中可以看到血细胞数目最多的一组为（ ）
A.目镜—5×，物镜—10× B.目镜—5×，物镜—40×
C.目镜—10×，物镜—10× D.目镜—10×，物镜—40×
14.某同学在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在（ ）
A.玻片上 B.物镜上 C.反光镜上 D.目镜上
C
D
A
厚德 尚学 笃行
让每个孩子实现无限可能
15、如图所示，①②为两种放大倍数不同的物镜，③④为两种放大倍数不同的目镜，⑤⑥为观察时物镜与玻片标本间的距离，下列哪种组合观察到的细胞数目最多？（ ）
A.①③⑤ B.②④⑥ C.①④⑥ D.②③⑤
① ②
③ ④
⑤ ⑥
C
厚德 尚学 笃行
让每个孩子实现无限可能
课后作业
1.预习第二节植物细胞
2.完成P40页后面的练习
3.网上搜索有关显微镜的知识
