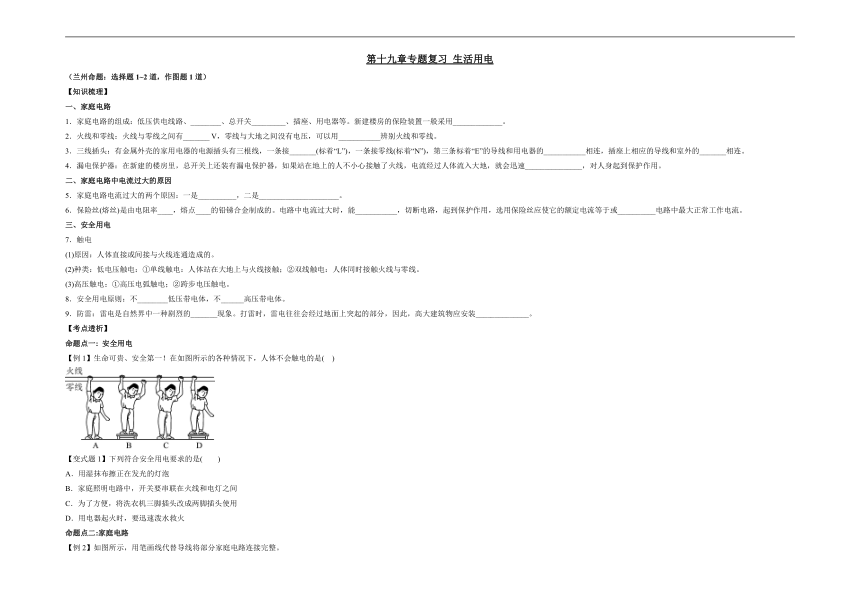

第十九章专题复习 生活用电
（兰州命题：选择题1~2道，作图题1道）
【知识梳理】
一、家庭电路
1．家庭电路的组成：低压供电线路、________、总开关_________、插座、用电器等。新建楼房的保险装置一般采用_____________。
2．火线和零线：火线与零线之间有_______ V，零线与大地之间没有电压，可以用___________辨别火线和零线。
3．三线插头：有金属外壳的家用电器的电源插头有三根线，一条接_______(标着“L”)，一条接零线(标着“N”)，第三条标着“E”的导线和用电器的___________相连，插座上相应的导线和室外的_______相连。
4．漏电保护器：在新建的楼房里，总开关上还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，就会迅速_______________，对人身起到保护作用。
二、家庭电路中电流过大的原因
5．家庭电路电流过大的两个原因：一是__________，二是_____________________。
6．保险丝(熔丝)是由电阻率____，熔点____的铅锑合金制成的。电路中电流过大时，能___________，切断电路，起到保护作用，选用保险丝应使它的额定电流等于或__________电路中最大正常工作电流。
三、安全用电
7．触电
(1)原因：人体直接或间接与火线连通造成的。
(2)种类：低电压触电：①单线触电：人体站在大地上与火线接触；②双线触电：人体同时接触火线与零线。
(3)高压触电：①高压电弧触电；②跨步电压触电。
8．安全用电原则：不________低压带电体，不______高压带电体。
9．防雷：雷电是自然界中一种剧烈的_______现象。打雷时，雷电往往会经过地面上突起的部分，因此，高大建筑物应安装______________。
【考点透析】
命题点一: 安全用电
【例1】生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的是( )
【变式题1】下列符合安全用电要求的是( )
A．用湿抹布擦正在发光的灯泡
B．家庭照明电路中，开关要串联在火线和电灯之间
C．为了方便，将洗衣机三脚插头改成两脚插头使用
D．用电器起火时，要迅速泼水救火
命题点二:家庭电路

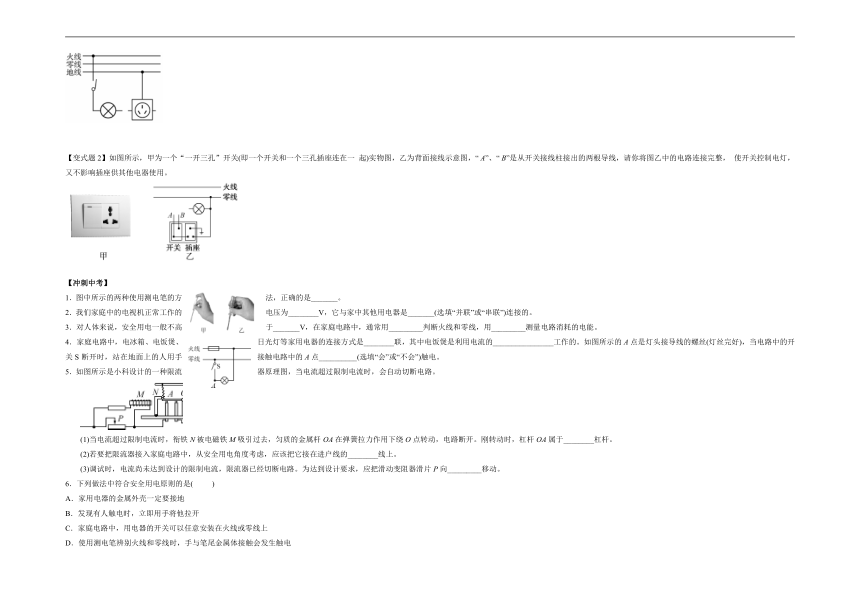

【例2】如图所示，用笔画线代替导线将部分家庭电路连接完整。
【变式题2】如图所示，甲为一个“一开三孔”开关(即一个开关和一个三孔插座连在一 起)实物图，乙为背面接线示意图，“ A”、“ B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整， 使开关控制电灯，又不影响插座供其他电器使用。
【冲刺中考】
1．图中所示的两种使用测电笔的方法，正确的是_______。
2．我们家庭中的电视机正常工作的电压为________V，它与家中其他用电器是_______(选填“并联”或“串联”)连接的。
3．对人体来说，安全用电一般不高于_______V，在家庭电路中，通常用_________判断火线和零线，用_________测量电路消耗的电能。
4．家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是________联，其中电饭煲是利用电流的________________工作的。如图所示的A点是灯头接导线的螺丝(灯丝完好)，当电路中的开关S断开时，站在地面上的人用手接触电路中的A点__________(选填“会”或“不会”)触电。
5．如图所示是小科设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。
(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开。刚转动时，杠杆OA属于________杠杆。
(2)若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的________线上。
(3)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为达到设计要求，应把滑动变阻器滑片P向_________移动。
6．下列做法中符合安全用电原则的是( )
A．家用电器的金属外壳一定要接地
B．发现有人触电时，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电

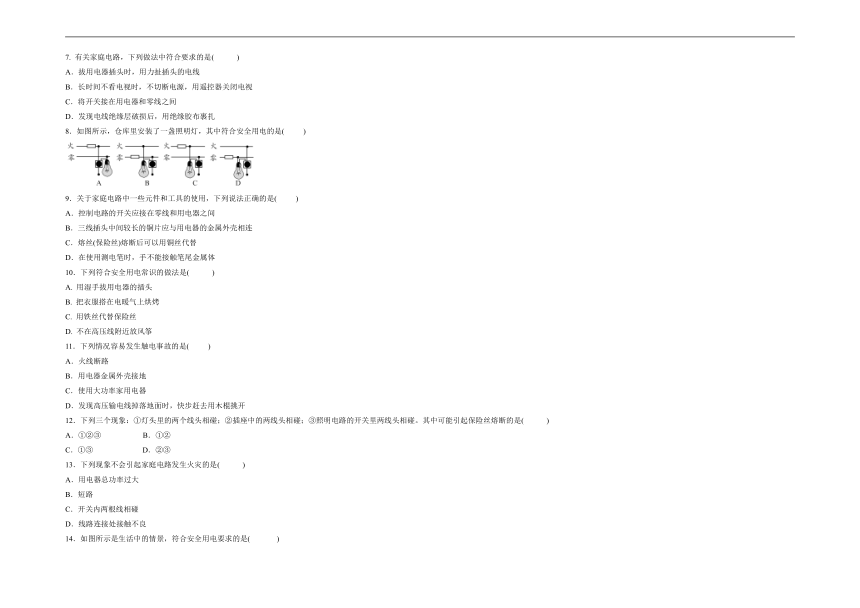

7. 有关家庭电路，下列做法中符合要求的是( )
A．拔用电器插头时，用力扯插头的电线
B．长时间不看电视时，不切断电源，用遥控器关闭电视
C．将开关接在用电器和零线之间
D．发现电线绝缘层破损后，用绝缘胶布裹扎
8．如图所示，仓库里安装了一盏照明灯，其中符合安全用电的是( )
9．关于家庭电路中一些元件和工具的使用，下列说法正确的是( )
A．控制电路的开关应接在零线和用电器之间
B．三线插头中间较长的铜片应与用电器的金属外壳相连
C．熔丝(保险丝)熔断后可以用铜丝代替
D．在使用测电笔时，手不能接触笔尾金属体
10．下列符合安全用电常识的做法是( )
A. 用湿手拔用电器的插头
B. 把衣服搭在电暖气上烘烤
C. 用铁丝代替保险丝
D. 不在高压线附近放风筝
11．下列情况容易发生触电事故的是( )
A．火线断路
B．用电器金属外壳接地
C．使用大功率家用电器
D．发现高压输电线掉落地面时，快步赶去用木棍挑开
12．下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是( )
A．①②③ B．①②
C．①③ D．②③
13．下列现象不会引起家庭电路发生火灾的是( )
A．用电器总功率过大
B．短路
C．开关内两根线相碰
D．线路连接处接触不良
14．如图所示是生活中的情景，符合安全用电要求的是( )
A．在高压电线下放风筝
B．不要把三脚插头改成两脚插头
C．人触到了绝缘皮破损的通电导线
D．用湿手摸工作中的用电器插头
15．关于家庭电路和安全用电，下列选项正确的是( )
A．家庭电路中必须安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．我国家庭电路的电压值为380 V
D．用湿布擦试正在工作的台灯
16．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断时，可以用铜丝代替
17．如图所示的家庭电路，有两个器件连接错误，它们是( )
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二孔插座
C．带开关的灯泡和三孔插座
D．闸刀开关和三孔插座
18．如图所示的家庭电路中，闭合开关后灯泡不亮。用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用测电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是( )
A．灯泡短路
B．灯丝断了
C．开关接触不良
D．插座短路
19．用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场被电死。下列说法不正确的是( )
A．此高压线是裸导线(导线外没有绝缘皮)
B．钓鱼杆接触到了火线
C．钓鱼杆导电了
D．小鸟只能落在零线上，落在火线上同样会被电死
20．2013年4月，溧阳赵先生家中井水突然变热至47 ℃，让人恐慌。维修电工访谈得知：水井内有抽水泵(电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知，赵先生家水泵电路的实际连接方式为下图中的( )
　A　　　　 　B　　　　 　C　　　　 　D
21．家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是( )
22．一间教室要安装2盏“220 V　40 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
　　　　　　　　　　　　　
　　
23．家庭电路中有时会发生短路现象。例如，改装电路时不小心使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
这是某物理课本中关于“安全用电”的一部分内容。阅读后，请你根据所学的物理知识解释：短路时“电路中的电流非常大”和“很容易造成火灾”的原因。
24．如图所示是家庭电路的一部分。电能表的电流规格是“10(40) A”，L是“220 V　22 W”的节能灯，插座上接入“220 V　220 W”的电视机(图中未画出)。灯和电视机同时工作，求：
(1)通过电能表的电流；
(2)连续工作4 h消耗多少千瓦时的电能；
(3)该电路中还能接入的用电器的最大功率。
1. 电能表 保险丝 空气开关
2. 220 试电笔
3. 火线 金属外壳 大地
4. 切断电源
5. 发生短路 电路中总功率过大
6.大 低 自动熔断 稍大于
8. 接触 靠近
9. 放电 避雷针
【例1】此题考查家庭电路中几种触电情况。触电的原因是有电流流过人体，形成通路。人体为导体，一手与火线相接，一手与零线相接或与大地相接，都会形成通路。一手与火线相接，脚站在绝缘木凳上不会形成通路，不会触电。故选D。
【答案】D
【变式题1】B
【例2】图家庭电路中，电灯与开关是串联的，而电灯与插座之间应该是并联的，同时三孔插座应该遵循“左零右火上接地”的原则。
【答案】如图乙所示
【变式题2】开关控制灯泡，应与灯串联并且接在灯泡和火线之间，三孔插座连接按照“左零右火上接地”的方法连接，灯泡与插座并联。
【答案】图略。提示：A导线与火线相连，B导线与灯左端导线相连。
1. 甲
2. 220 并联
3. 36_ 测电笔 电能表
4. 并__ 热效应 会
5.（1）省力 （2）火 （3）右
6. A 7. D 8. A 9. B 10. D
11. D 12. B 13. C 14. B 15. A
16. C 17. C 18. B 19. D 20. B 21. C
22. 解：
23.解：根据I＝，因为短路时，火线与零线直接接通，电路中只有导线，导线的电阻很小，电源电压不变，所以电路中的电流非常大，再根据Q＝I2Rt可知，在电阻R和通电时间t一定时，导线上的电流越大，产生的电热越多，使导线的温度急剧升高，很容易造成火灾。
24.解：(1)家庭电路中已接用电器功率P＝P电视机＋P灯＝220 W＋22 W＝242 W，通过电能表的电流I＝＝＝1.1 A　(2)连续工作4 h消耗电能W＝Pt＝0.242 kW×4 h＝0.968 kW·h　(3)电路可接入用电器的总功率P总＝UI＝220 V×40 A＝8 800 W，电路中还能接入用电器的最大功率P最大＝P总－P＝8 800 W－242 W＝8 558 W
