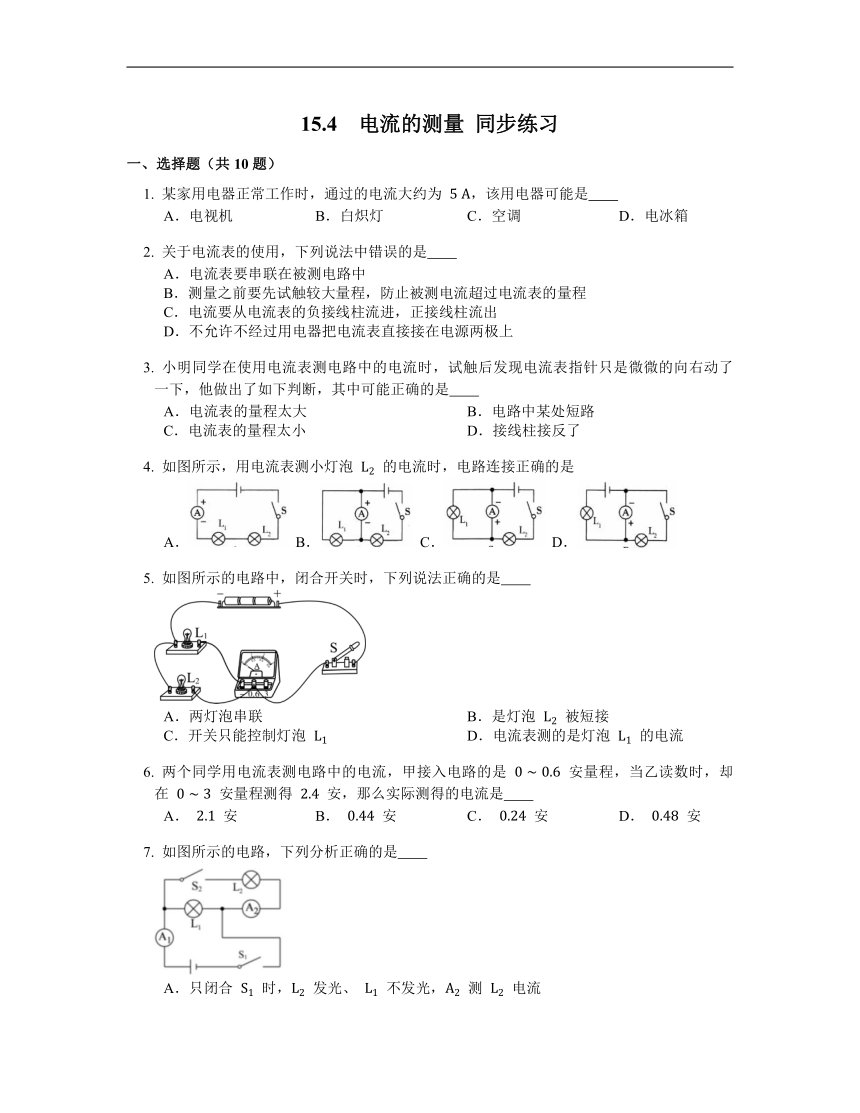

15.4 电流的测量 同步练习
一、选择题（共10题）
某家用电器正常工作时，通过的电流大约为 ，该用电器可能是
A．电视机 B．白炽灯 C．空调 D．电冰箱
关于电流表的使用，下列说法中错误的是
A．电流表要串联在被测电路中
B．测量之前要先试触较大量程，防止被测电流超过电流表的量程
C．电流要从电流表的负接线柱流进，正接线柱流出
D．不允许不经过用电器把电流表直接接在电源两极上
小明同学在使用电流表测电路中的电流时，试触后发现电流表指针只是微微的向右动了一下，他做出了如下判断，其中可能正确的是
A．电流表的量程太大 B．电路中某处短路
C．电流表的量程太小 D．接线柱接反了
如图所示，用电流表测小灯泡 的电流时，电路连接正确的是
A． B． C． D．
如图所示的电路中，闭合开关时，下列说法正确的是
A．两灯泡串联 B．是灯泡 被短接
C．开关只能控制灯泡 D．电流表测的是灯泡 的电流
两个同学用电流表测电路中的电流，甲接入电路的是 安量程，当乙读数时，却在 安量程测得 安，那么实际测得的电流是
A． 安 B． 安 C． 安 D． 安
如图所示的电路，下列分析正确的是

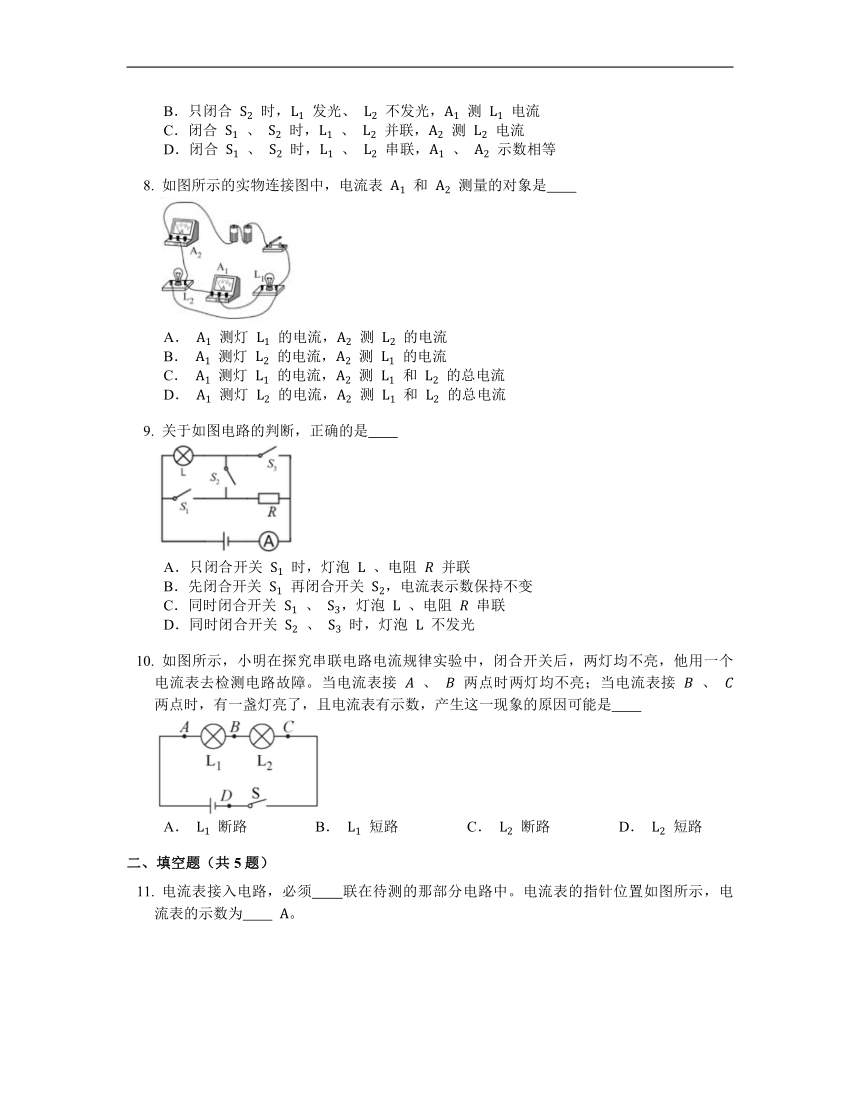

A．只闭合 时， 发光、 不发光， 测 电流
B．只闭合 时， 发光、 不发光， 测 电流
C．闭合 、 时， 、 并联， 测 电流
D．闭合 、 时， 、 串联， 、 示数相等
如图所示的实物连接图中，电流表 和 测量的对象是
A． 测灯 的电流， 测 的电流
B． 测灯 的电流， 测 的电流
C． 测灯 的电流， 测 和 的总电流
D． 测灯 的电流， 测 和 的总电流
关于如图电路的判断，正确的是
A．只闭合开关 时，灯泡 、电阻 并联
B．先闭合开关 再闭合开关 ，电流表示数保持不变
C．同时闭合开关 、 ，灯泡 、电阻 串联
D．同时闭合开关 、 时，灯泡 不发光
如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表去检测电路故障。当电流表接 、 两点时两灯均不亮；当电流表接 、 两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是
A． 断路 B． 短路 C． 断路 D． 短路
二、填空题（共5题）

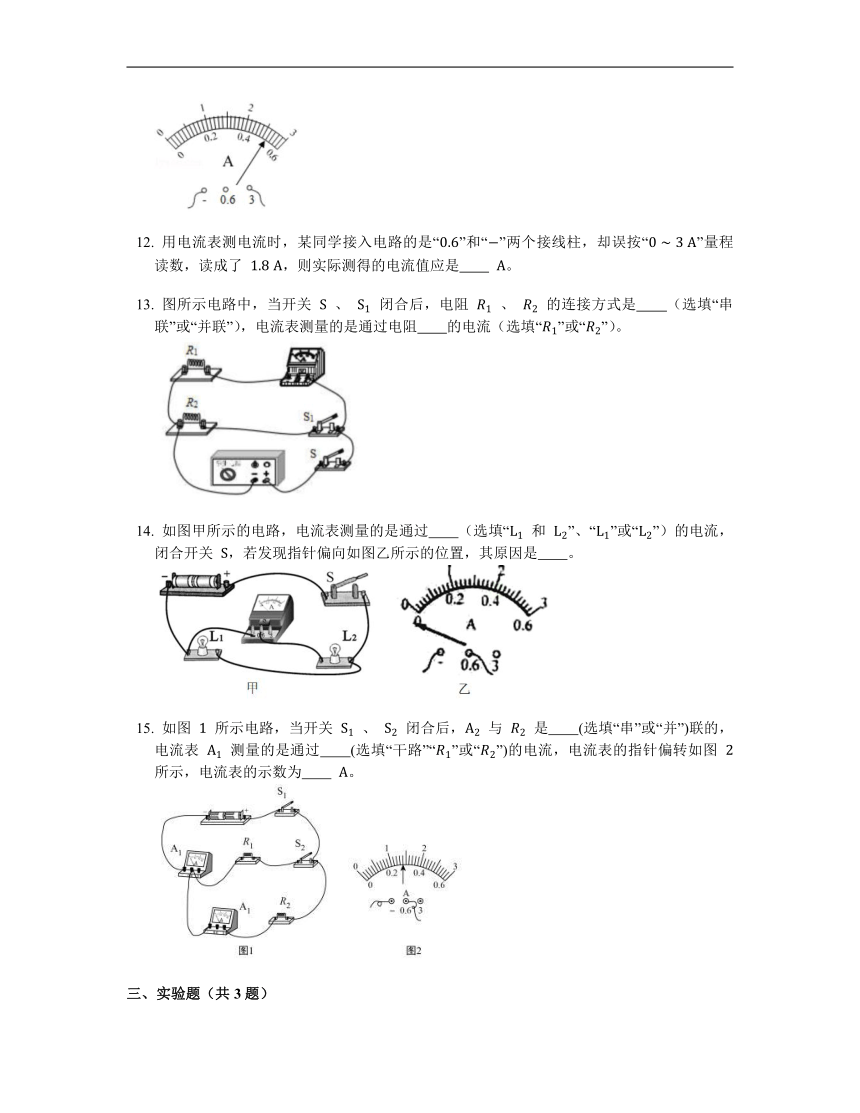

电流表接入电路，必须 联在待测的那部分电路中。电流表的指针位置如图所示，电流表的示数为 。
用电流表测电流时，某同学接入电路的是“”和“”两个接线柱，却误按“”量程读数，读成了 ，则实际测得的电流值应是 。
图所示电路中，当开关 、 闭合后，电阻 、 的连接方式是 （选填“串联”或“并联”），电流表测量的是通过电阻 的电流（选填“”或“”）。
如图甲所示的电路，电流表测量的是通过 （选填“ 和 ”、“”或“”）的电流，闭合开关 ，若发现指针偏向如图乙所示的位置，其原因是 。
如图 所示电路，当开关 、 闭合后， 与 是 (选填“串”或“并”)联的，电流表 测量的是通过 (选填“干路”“”或“”)的电流，电流表的指针偏转如图 所示，电流表的示数为 。
三、实验题（共3题）
在“用电流表测电流”的实验中，某同学连接的电路如图所示。
(1) 闭合开关，观察到灯泡 和 的发光情况是 。
(2) 针对上述现象，该电路存在的问题是 。
(3) 请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流（要求：在需改动的导线上画“”，用笔将改动后的导线画出，导线不许交叉）。
在“用电流表测电流”的实验中，某同学接成如图 所示的电路。当开关都闭合后两灯都发光，两个电流表的指针所指位置均为图 所示，则通过灯 的电流为 ，若 断开，通过灯 的电流为 ，电流表 的示数 （填“变大”、“不变”或“变小”）。
如图所示，在用电流表测电流的实验中：
(1) 连接电路时，开关应该 。
(2) 电流表应先用 量程试触。
(3) 若某同学连接的电路如图甲所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 。
(4) 只需改动一根导线就可测得总电流，请在图中用“”号指出需改动的导线，并在原图中画出正确的电路连线。
(5) 若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是 。
A.电流表内部断路
B.开关处接触不良
C.电流表被短接
D.电源供电不足
答案
一、选择题（共10题）
1. 【答案】C
2. 【答案】C
【解析】根据电流的正确使用可知：
电流表要串联在被测电路中，故A正确；
测量之前要先试触较大量程，防止被测电流超过电流表的量程，故B正确；
电流要从电流表的正接线柱流进，负接线柱流出，故C错误；
不允许不经过用电器而把电流表直接接在电源两极上，否则会造成电源短路，故D正确。
3. 【答案】A
4. 【答案】A
5. 【答案】D
6. 【答案】D
【解析】由于测量的是同一电路，可知电流必定相等，甲测量电流与乙测量电流相等，乙量程是甲的 倍，实际读数应该为 。
故选D。
7. 【答案】C
【解析】方法一：
只闭合 ， 不接通， 也无读数，只有 发光 有读数，闭合 和 时， 、 并联， 测 电流。
方法二：
由图示可知，当只闭合 时，只有灯泡 接入电路， 发光， 不发光，故A错误；
当只闭合 时，电路仍是断路状态，两个灯泡都不能发光，故B错误；
当两个开关都闭合时，两个灯泡是并联的，故C正确，D错误。
8. 【答案】C
【解析】由实物图可知 与 并联，电流表 在 所在的支路，电流表 在干路上，因此电流表 测通过 的电流，电流表 测干路电流，即 与 的总电流。
故选C。
9. 【答案】B
10. 【答案】C
【解析】A．若 断路，当电流表接 、 两点时，灯泡 会发光，当电流表接 、 两点时，两灯都不亮，电流表没有示数，故A不符合题意；
B．若 短路，灯泡 会发光，故B不符合题意；
C．若 断路，当电流表接 、 两点时，两灯泡都不会发光，当电流表接 、 两点时，灯泡 会发光，电流表有示数，故C符合题意；
D．若 短路，灯泡 会发光，故D不符合题意。
故选C。
二、填空题（共5题）
11. 【答案】串；
【解析】电流表相当于导线，测量电流时必须串联在待测电路中；
由图知，电流表使用的是 量程，分度值为 ，读数为 。
12. 【答案】
【解析】电流表的两个量程和分度值都是 的关系，则指针在同一位置时小量程示数是大量程示数的 ；误按“”量程读数，读成了 ；
而实际使用的是 量程，则可知电流表的实际示数是 的 即 。
13. 【答案】并联；
【解析】由图可知，两个开关都闭合时，两个电阻并列连接，因此 与 的连接方式是并联；电流表与 串联，故电流表测量的是通过电阻 的电流。
14. 【答案】；
【解析】由图象可知电流表与灯 串联，因此测通过 的电流；
由图象可知，电流表指针反向偏转，即没有按照正进负出的原则连接电流表接线柱，则故障为电流表正负接线柱接反。
15. 【答案】串；干路；
【解析】由电路图可知，两电阻并联，电流表 测干路的电流， 与 串联，即 测量 的电流；由图可知：电流表的量程为 ，分度值为 ，示数为 。
三、实验题（共3题）
16. 【答案】
(1) 不发光， 发光
(2) 被短路
(3)
【解析】
(1) 由图知：电流从电源正极出发，流经电表 、灯 、开关后回到负极，而电流表 、 串联后与电流表 并联，被短路，因此电流表 无示数、灯 不亮， 亮。
(2) 由电路图可知，该电路存在的问题是： 被短路。
(3) 方法一：
根据一个电流表在干路，一个在支路，将 右端接线柱改到 的右侧接线柱即可。
方法二：
通过分析可以得出，应将 、 之间的接线改接到 （“ 端”）和灯 （右接线柱）上。
17. 【答案】 ；；变小
【解析】由图 可知，两灯并联，当开关都闭合后两灯都发光，两电流表 和 分别测量的是干路和支路电流，由于干路电流大于支路电流， 测量干路电流，故 选用的是大量程，由 图可知干路电流为 ；
测量通过灯泡 的电流，故 选择的是小量程，所以 的电流为 ；由并联电路电流的规律 可得，通过灯 的电流：。若 断开，电路为 的简单电路，电流表 由测 、 的总电流变为测 电流，示数变小。
18. 【答案】
(1) 断开
(2) 大
(3) ；
(4)
(5) C
【解析】
(3) 由电路图可知，电流表与灯 串联，测 的电流；由图乙所示电流表可知，其量程为 ，分度值是 ，示数为 。
(4) 把电流表串联接入电路，测干路电流。
(5) A选项灯泡不亮，可能是灯泡短路或电路存在断路造成的，如果电流表内部开路，电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故A错误；
B选项开关处接触不良，电路开路，没有电流流过灯泡，灯泡不亮，电流表指针不发生偏转，故B错误；
C选项电流表被短路，电流表指针不偏转，但灯泡发光，故C正确；
D选项电源供电不足，电流表指针偏转，灯泡不发光，故D错误。
