15.5 串、并联电路中电流的规律
一、单选题
1．串联在电路里的两盏灯甲和乙，通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是
A．I甲>I乙 B．I甲2．小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，下列对电路的分析正确的是（电源电压不变）（ ）
A．闭合开关和只有灯泡发光，和A的示数相同
B．闭合开关、和时，两灯都发光，电流表的示数一定等于 的示数
C．闭合开关、和时，两灯都发光，电流表的示数一定大于的示数
D．闭合开关、和时，电流表的示数比只闭合开关和时要小
3．如图所示，在灯泡L1、L2组成的电路中，电流表A1、A2、A2的示数分别为I1、I2、I3，则它们之间的关系是（　　）
A． B． C． D．

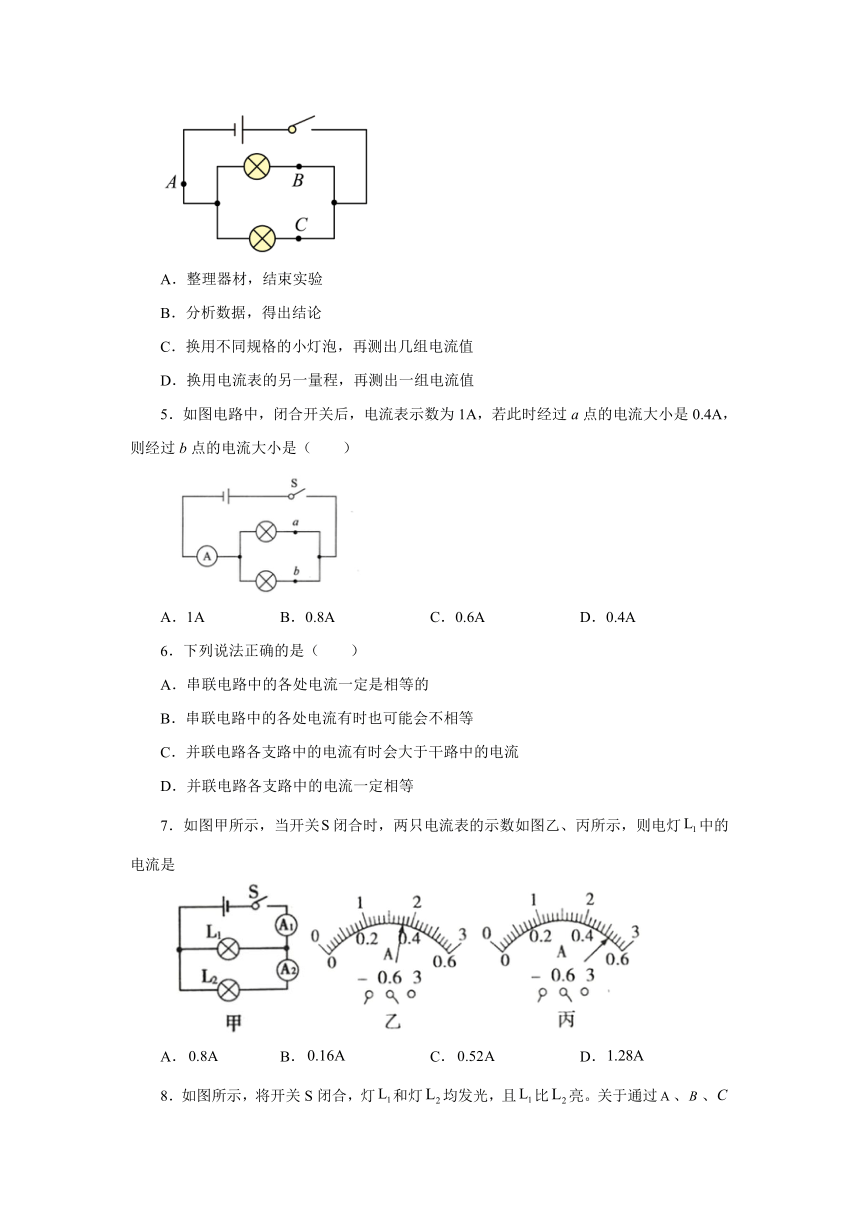

4．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、 、，在表格中记录数据后，下一步应该做的是
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
5．如图电路中，闭合开关后，电流表示数为1A，若此时经过a点的电流大小是0.4A，则经过b点的电流大小是（　　）
A．1A B．0.8A C．0.6A D．0.4A
6．下列说法正确的是（ ）
A．串联电路中的各处电流一定是相等的
B．串联电路中的各处电流有时也可能会不相等
C．并联电路各支路中的电流有时会大于干路中的电流
D．并联电路各支路中的电流一定相等
7．如图甲所示，当开关闭合时，两只电流表的示数如图乙、丙所示，则电灯中的电流是
A． B． C． D．
8．如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（　　）
A． B． C． D．
9．图甲的电路中，闭合开关S，若两电流表的指针均指在图乙的位置，则通过灯L1和L2的电流大小分别是（　　）
A．1.8A 0.36A B．1.44A 0.36A
C．0.36A 1.8A D．0.36A 1.44A
10．在如下图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡L1和灯泡L2中的电流分别为（　　）
A．1.2 A，0.22 A B．0.98 A，0.22 A C．0.96 A，0.24 A D．0.24 A，1.2 A
二、填空题

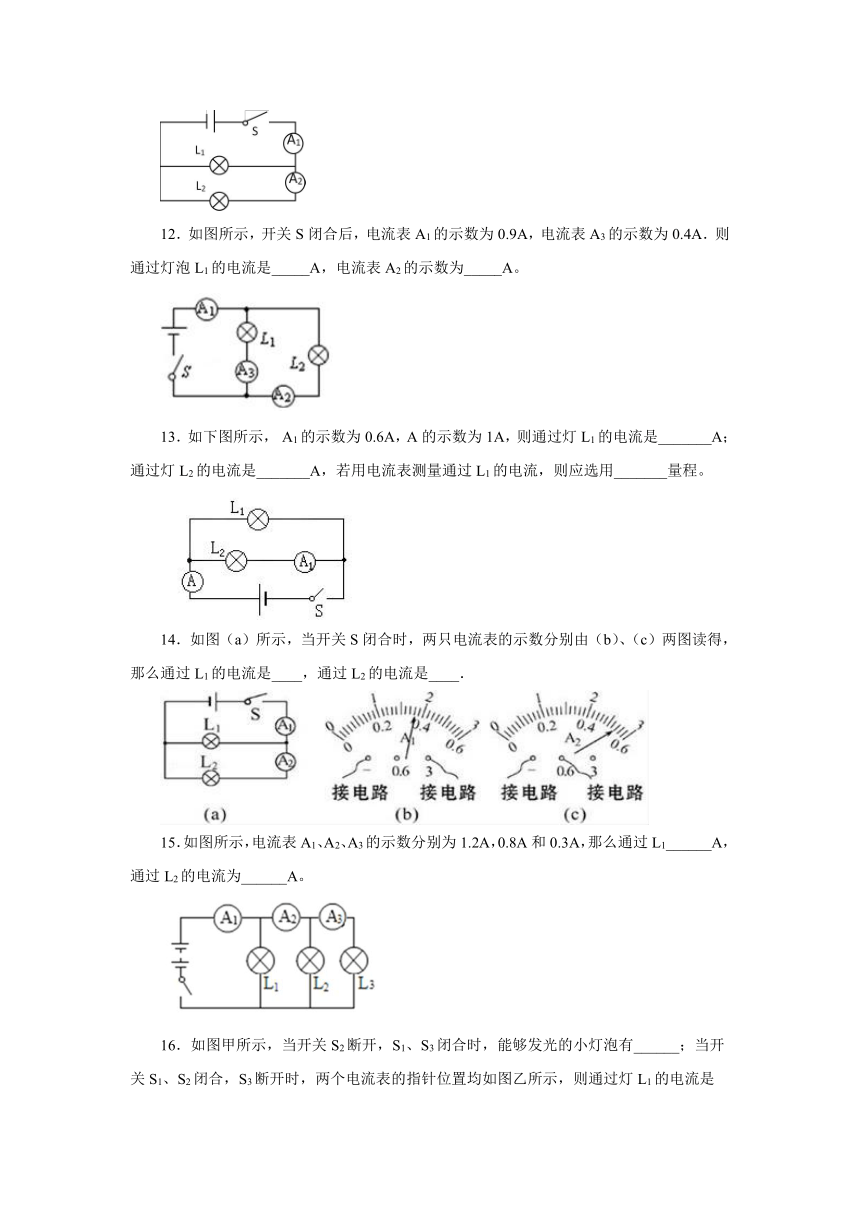

11．如图所示，闭合开关S，电流表A1的示数为1.5A，电流表A2的示数为0.5A，则通过灯L1的电流为______A。
12．如图所示，开关S闭合后，电流表A1的示数为0.9A，电流表A3的示数为0.4A．则通过灯泡L1的电流是_____A，电流表A2的示数为_____A。
13．如下图所示， A1的示数为0.6A，A的示数为1A，则通过灯L1的电流是_______A；通过灯L2的电流是_______A，若用电流表测量通过L1的电流，则应选用_______量程。
14．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，那么通过L1的电流是____，通过L2的电流是____．
15．如图所示，电流表A1、A2、A3的示数分别为1.2A，0.8A和0.3A，那么通过L1______A，通过L2的电流为______A。
16．如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
三、实验题
17．（探究名称）探究并联电路中电流的关系。
（提出问题）如图甲所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？
（设计实验与进行实验）
(1)按图示连接电路。
(2)把电流表分别接入到电路中的A、B、C处，改变实验条件多次测出它们的电流，填入下表。
测量次数 A处电流IA B处电流IB C处电流IC
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.25 0.30 0.55
（分析与论证）
①在拆接电路时，开关必须 ______ 。
②本题设计的表格中存在的不足之处是 ______ 。
在某次实验中电流表的指针如图乙所示，这说明 ______ 。
③表格补充完整后，可以得出结论∶并联电路干路中的电流等于 ______ 。
18．在“探究并联电路的电流规律”的实验中。
（1）实验室提供两种规格灯泡若干，小李和小张分别选用两个灯泡，按图电路图所示连电路，请在图中用笔划线连好实物电路______。
　　　
（2）两人各自做了一组实验，数据记录如下表：
A点的电流IA/A B点的电流IB/A C点的电流IC/A
小李实验 0.24 0.13 0.37
小张实验 0.48
表格中小张实验A、B两点的电流大小相等，电流表示数如图所示是______A；
（3）对两组数据进行分析和论证，小张得出如下结论：并联电路干路电流等于各支路电流之和、且各支路电流大小相等。
请您判断：
①小张的结论是______（填“完全正确”或“不完全正确”）的：
②为了得到准确的结论，请你帮小张提出改进的建议：______。
（4）如图是某同学连接的电路请拆除一根导线，让两个小灯泡成为串联电路，请在要拆除的那根线上打上“×”号（______）。
参考答案
1．C
2．A
3．A
4．C
5．C
6．A
7．B
8．C
9．B
10．C
11．1A
12．0.4 0.5
13．0.4 0.6 0.6
14．1.26A 0.54A
15．0.4 0.5
16．L1 0.8A
17．断开 缺少电流的单位 电流表接线柱接反了 各支路电流之和
18． 0.24 不完全正确 换用规格不同的灯泡进行多次实验
