16.1电压同步练习2021—2022学年人教版九年级物理全一册（有答案）

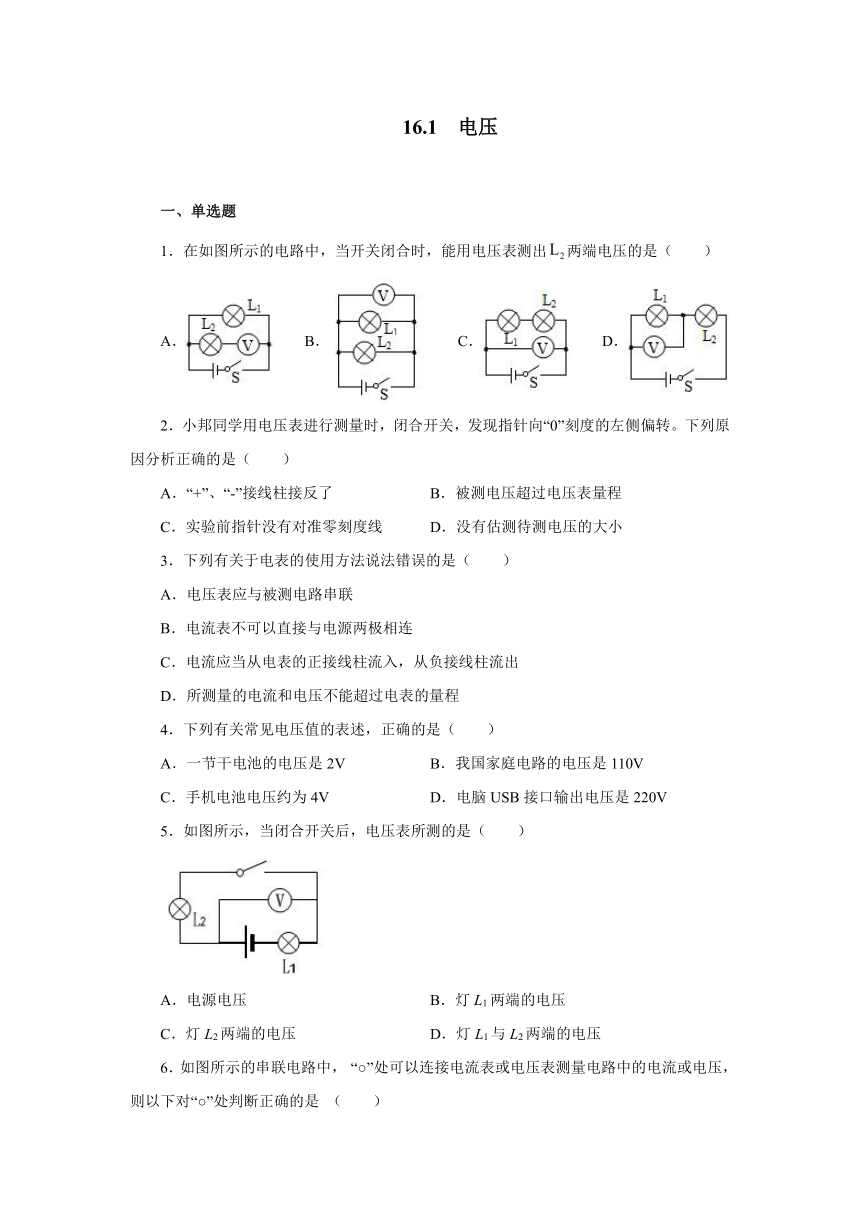

16.1 电压
一、单选题
1．在如图所示的电路中，当开关闭合时，能用电压表测出两端电压的是（　　）
A． B． C． D．
2．小邦同学用电压表进行测量时，闭合开关，发现指针向“0”刻度的左侧偏转。下列原因分析正确的是（　　）
A．“+”、“-”接线柱接反了 B．被测电压超过电压表量程
C．实验前指针没有对准零刻度线 D．没有估测待测电压的大小
3．下列有关于电表的使用方法说法错误的是（　　）
A．电压表应与被测电路串联
B．电流表不可以直接与电源两极相连
C．电流应当从电表的正接线柱流入，从负接线柱流出
D．所测量的电流和电压不能超过电表的量程
4．下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V B．我国家庭电路的电压是110V
C．手机电池电压约为4V D．电脑USB接口输出电压是220V
5．如图所示，当闭合开关后，电压表所测的是（　　）
A．电源电压 B．灯L1两端的电压
C．灯L2两端的电压 D．灯L1与L2两端的电压

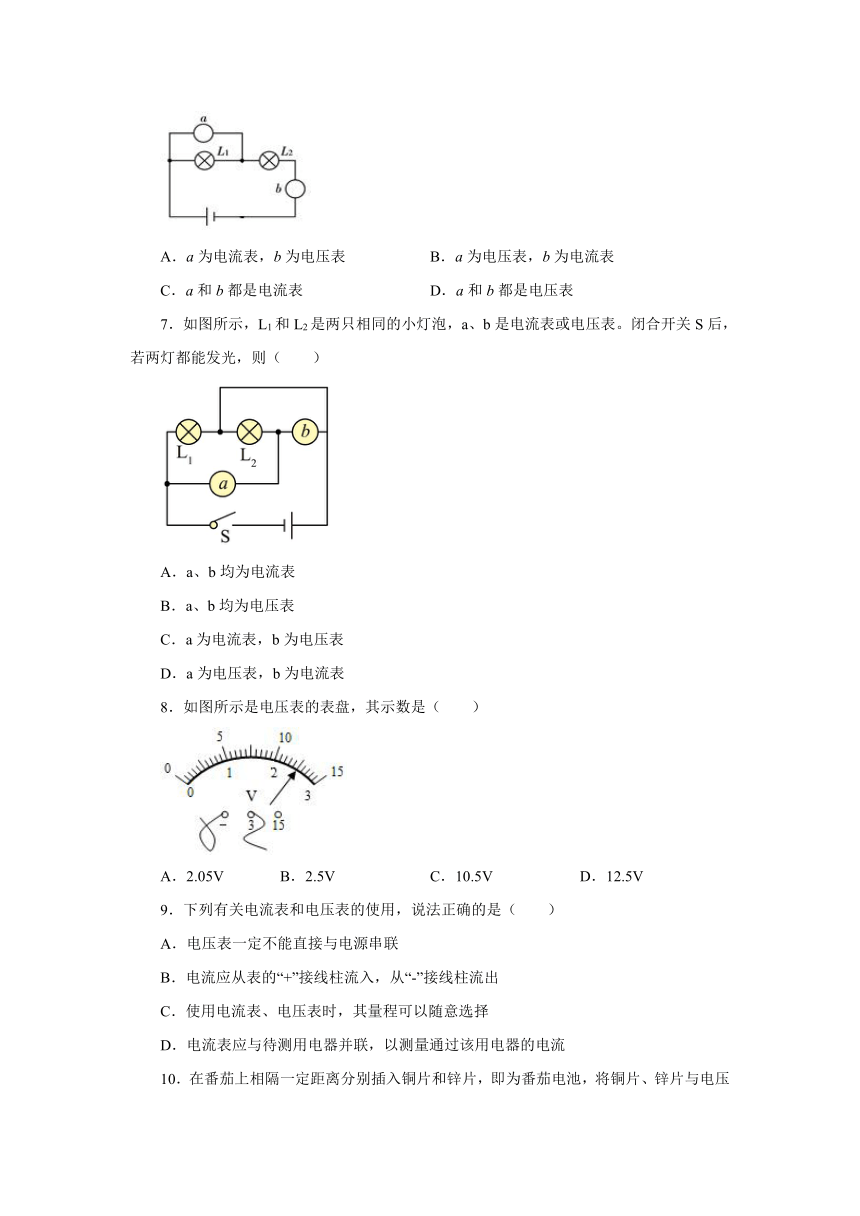

6．如图所示的串联电路中， “○”处可以连接电流表或电压表测量电路中的电流或电压，则以下对“○”处判断正确的是 （　　）
A．a为电流表，b为电压表 B．a为电压表，b为电流表
C．a和b都是电流表 D．a和b都是电压表
7．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（　　）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
8．如图所示是电压表的表盘，其示数是（　　）
A．2.05V B．2.5V C．10.5V D．12.5V
9．下列有关电流表和电压表的使用，说法正确的是（　　）
A．电压表一定不能直接与电源串联
B．电流应从表的“+”接线柱流入，从“-”接线柱流出
C．使用电流表、电压表时，其量程可以随意选择
D．电流表应与待测用电器并联，以测量通过该用电器的电流

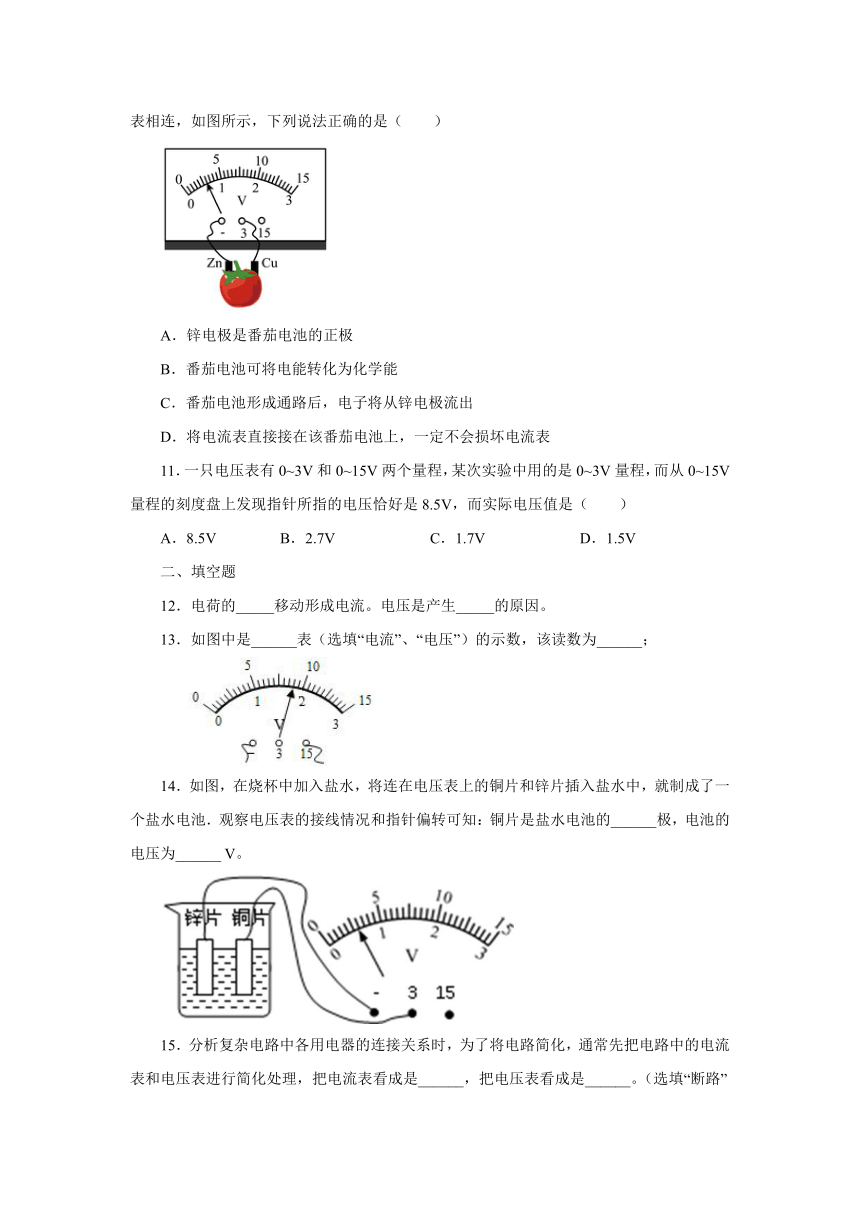

10．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池，将铜片、锌片与电压表相连，如图所示，下列说法正确的是（　　）
A．锌电极是番茄电池的正极
B．番茄电池可将电能转化为化学能
C．番茄电池形成通路后，电子将从锌电极流出
D．将电流表直接接在该番茄电池上，一定不会损坏电流表
11．一只电压表有0~3V和0~15V两个量程，某次实验中用的是0~3V量程，而从0~15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（　　）
A．8.5V B．2.7V C．1.7V D．1.5V
二、填空题
12．电荷的_____移动形成电流。电压是产生_____的原因。
13．如图中是______表（选填“电流”、“电压”）的示数，该读数为______；
14．如图，在烧杯中加入盐水，将连在电压表上的铜片和锌片插入盐水中，就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：铜片是盐水电池的______极，电池的电压为______ V。
15．分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，把电流表看成是______，把电压表看成是______。（选填“断路”或“导线”）
16．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表接线和指针偏转情况可知：锌片是盐水电池______极，虽然电压表上有些刻度模糊不清，但仍然可知电池的电压是______V。
17．某同学在用电压表测电压时，已知所使用的双量程电压表能够满足实验的测量要求。在不能事先估计电压的情况下，为了避免损坏电压表，且又能较精确地测出电路两端的电压，常常通过“试触”来确定电压表的量程。
（1）闭合开关前，指针偏转情况如图所示，接下来应进行的操作是 _____________ ；
（2）随后，假如先选用电压表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电压表的指针偏转情况，若指针 ____________________________ ,则换用电压表的大量程；
（3）假如先选用电压表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电压表的指针偏转情况，若指针 ___________________ ,则换用电压表的小量程。
三、实验题
18．(1)如图甲所示，是小丽同学在将电流表接入电路中测量电流时指针的偏转情况。则小丽同学操作中存在的错误是_______________________________；
(2)如图乙所示，是小明同学将电流表接入电路中测量电流时的情形。由图示的情况可以看出他当时的操作存在的不妥之处是________________________；
(3)如图丙所示，是小华同学正在进行“用电流表测量电流”的实验。实验中，闭合开关S，电流表指针的偏转如图丁所示，于是他立即断开了开关。问：
①测量时产生这种现象的原因是_________________________________________；
②为了完成这个实验，接下来的操作应该是_________________________。
参考答案
1．B
2．A
3．A
4．C
5．C
6．B
7．C
8．B
9．B
10．C
11．C
12．定向 电流
13．电压 9V
14．正 0.6
15．导线 断路
16．负 0.6
17．调零 偏转超过最大值 偏转较小
18．电流表正、负接线柱接反不该用大量程量程选择小了换用大量程进行测量
