§15-4 电流的测量

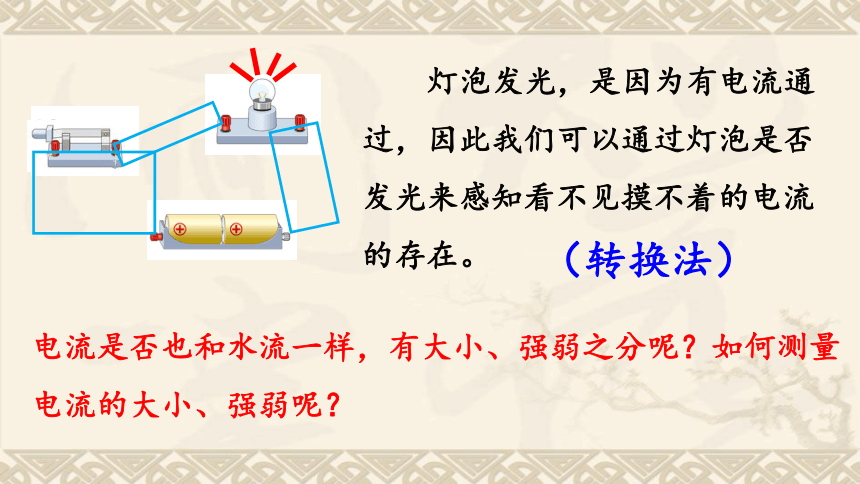

灯泡发光，是因为有电流通过，因此我们可以通过灯泡是否发光来感知看不见摸不着的电流的存在。
电流是否也和水流一样，有大小、强弱之分呢？如何测量电流的大小、强弱呢？
（转换法）
【做一做】

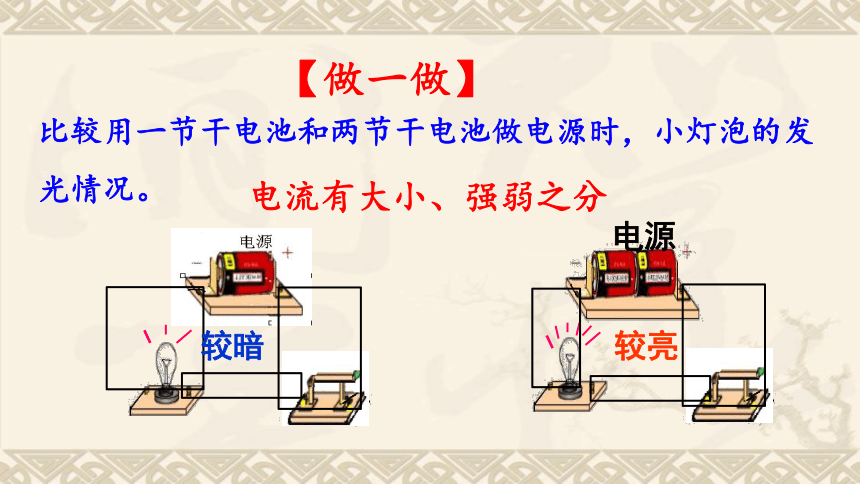

比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。
电源
较亮
较暗
电流有大小、强弱之分
一、电流的强弱

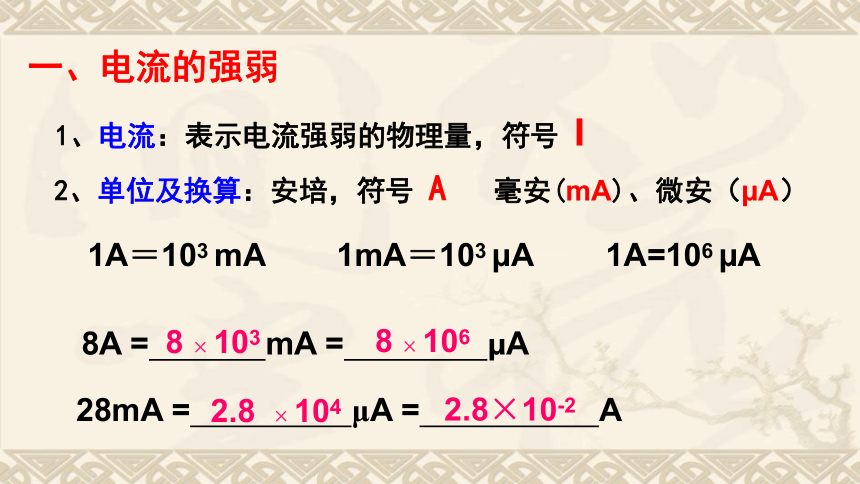

1、电流：表示电流强弱的物理量，符号 I
2、单位及换算：安培，符号 A
毫安(mA)、微安（ A）
1A＝103 mA 1mA＝103 A 1A=106 A
8A = mA = A
28mA = μA = A
8 × 103
8 × 106
2.8 × 104
2.8×10-2
计算器中电源的电流 约100μA
半导体收音机电源的电流 约50mA
手电筒中的电流 约200mA
家庭节能灯中的电流 约0.1A
家用电冰箱的电流 约1A
家用空调器的电流 约5A
雷电电流 可达2×105A

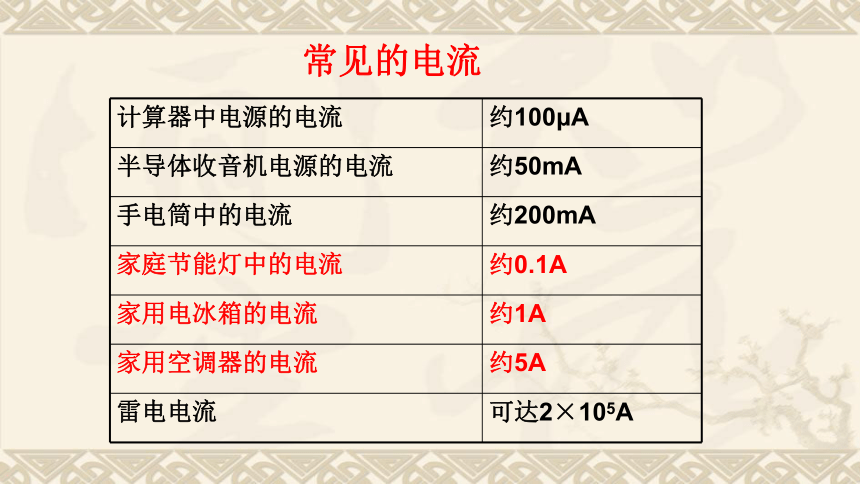

常见的电流
电流/mA 交流电（如家庭电路） 直流电（如电池 ）
0.6～1.5 手轻微颤抖 无感觉
2～3 手指强烈颤抖 无感觉
5～7 手部痉挛 感觉痒热
8～10 难于摆脱电极，能摆脱手指剧痛 热感觉增强
20～25 手迅速麻痹，不能摆脱电极，剧痛，呼吸困难 热感觉大大增强，手部肌肉不强烈收缩
50～80 呼吸麻痹，心房震颤 强烈的热感觉，手部肌肉收缩、痉挛，呼吸困难
90～100 呼吸麻痹，延续3s心脏麻痹 呼吸麻痹
300～ 呼吸心脏麻痹，肌体组织遭到电流的热破坏

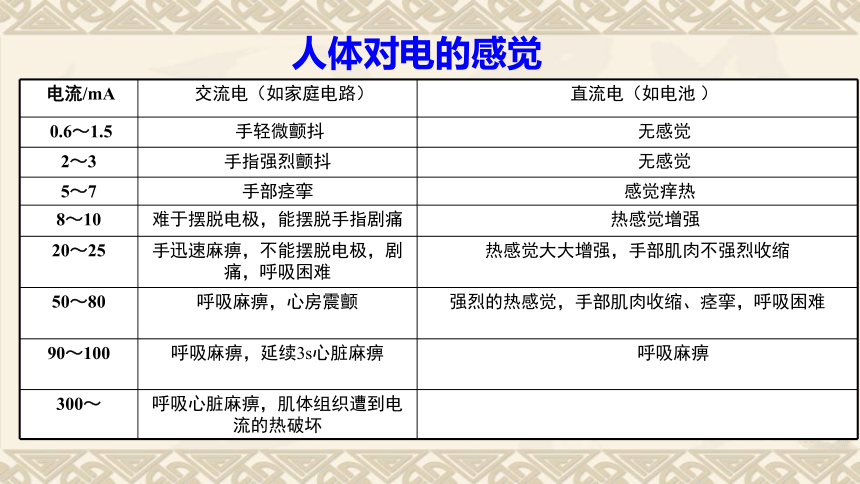

人体对电的感觉

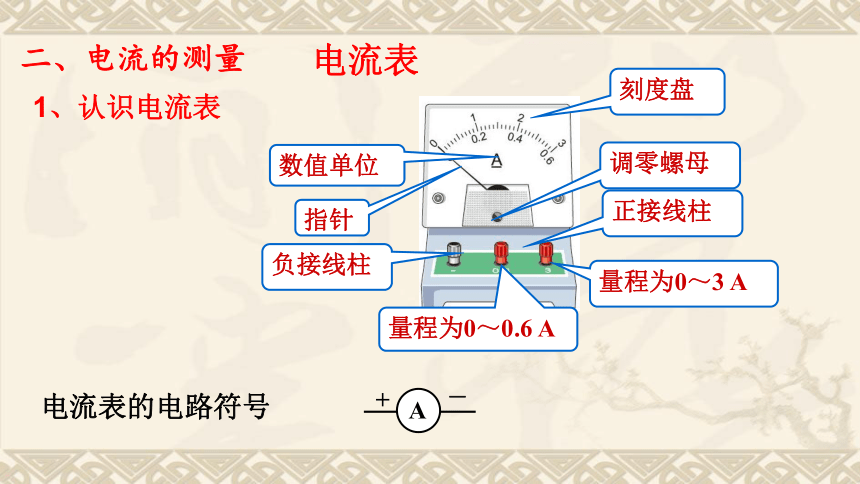

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
电流表
A
+
－
1、认识电流表
电流表的电路符号
二、电流的测量
如何将电流表正确接入电路，测量电流大小呢？

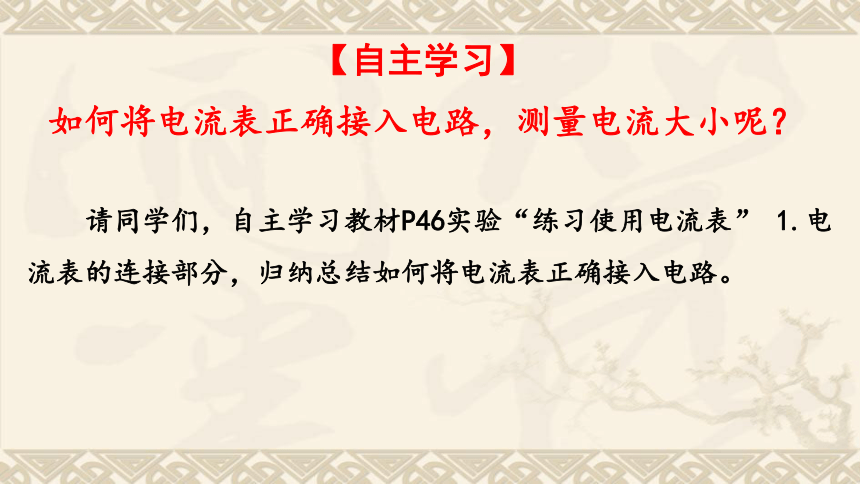

请同学们，自主学习教材P46实验“练习使用电流表” 1.电流表的连接部分，归纳总结如何将电流表正确接入电路。
【自主学习】

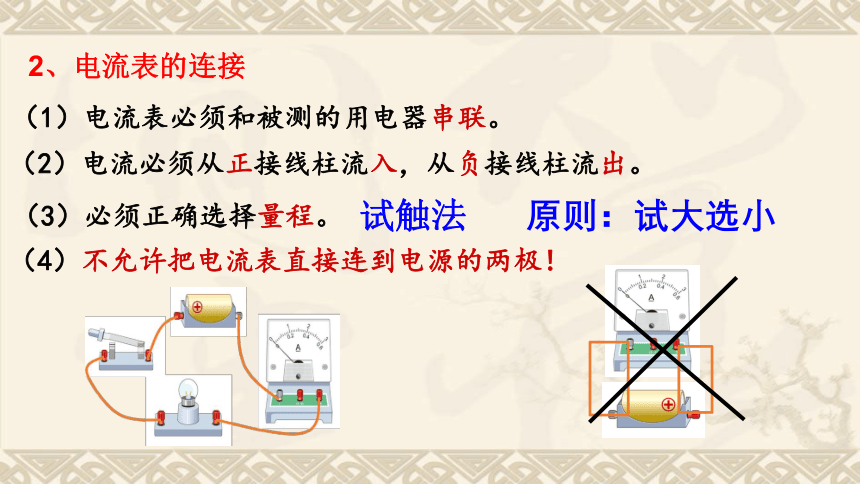

（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
（4）不允许把电流表直接连到电源的两极！
试触法
原则：试大选小
2、电流表的连接
以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
【反馈练习】
【自主学习】
请同学们，自主学习教材P46-47实验“练习使用电流表” 2.电流表的读数部分，归纳总结如何正确读出电流表的示数。
如何将正确读出电流表的示数呢？
3.电流表的读数
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
（1）明确所选电流表的量程；
（2）确定电流表的分度值；
（3）由指针位置读出示数。
“-、0.6 ”
“-、3”
接线柱
0.32A
请读出下列电流表的示数。
0.58 A
1.4 A
【反馈练习】
4. 练习使用电流表测量电路中的电流
（1）画出实验电路图；
（2）按电路图连接实验器材；
（3）进行实验。
实验1：用电流表测量通过灯泡的电流
【温馨提示】
1.连接电路时，开关应断开
2.检查电路无误后再闭合开关
S
L
A
S
L
A
实验2：改变电流表在电路中的位置，比较电流表两次示数。
【想一想】两次电流表的示数相同说明什么？
电流表与用电器串联的位置，不影响测量结果。
盘点收获
达标检测
1.（2021 梧州）家庭电路中正在使用的节能灯的电流约为（　）
A．0.1mA B．0.1A C．1A D．10A
2.用电流表测量前应先估计待测电流的大小，如果不能估计，可以先用_______量程进行快速试触。如图所示，电流表的示数为________A,合______mA。
B
较大
0.42
420
A． B． C． D．
3.如图所示的电路中，灯L1、L2均能发光，且电流表能正确显示电路中电流大小的是（　　）
C
4.小明使用电流表的时候，本应使用“-”和“0.6A”两接线柱，但误将“-”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“-”接线柱流出，这样做的结果是（　　）
A．指针不动
B．指针摆动角度太小了
C．指针反向摆动
D．指针摆动角度太大，电流表有可能烧坏
B
5.开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
6.根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
