5.1透镜同步测试2021—2022学年人教版八年级物理上册（含答案）

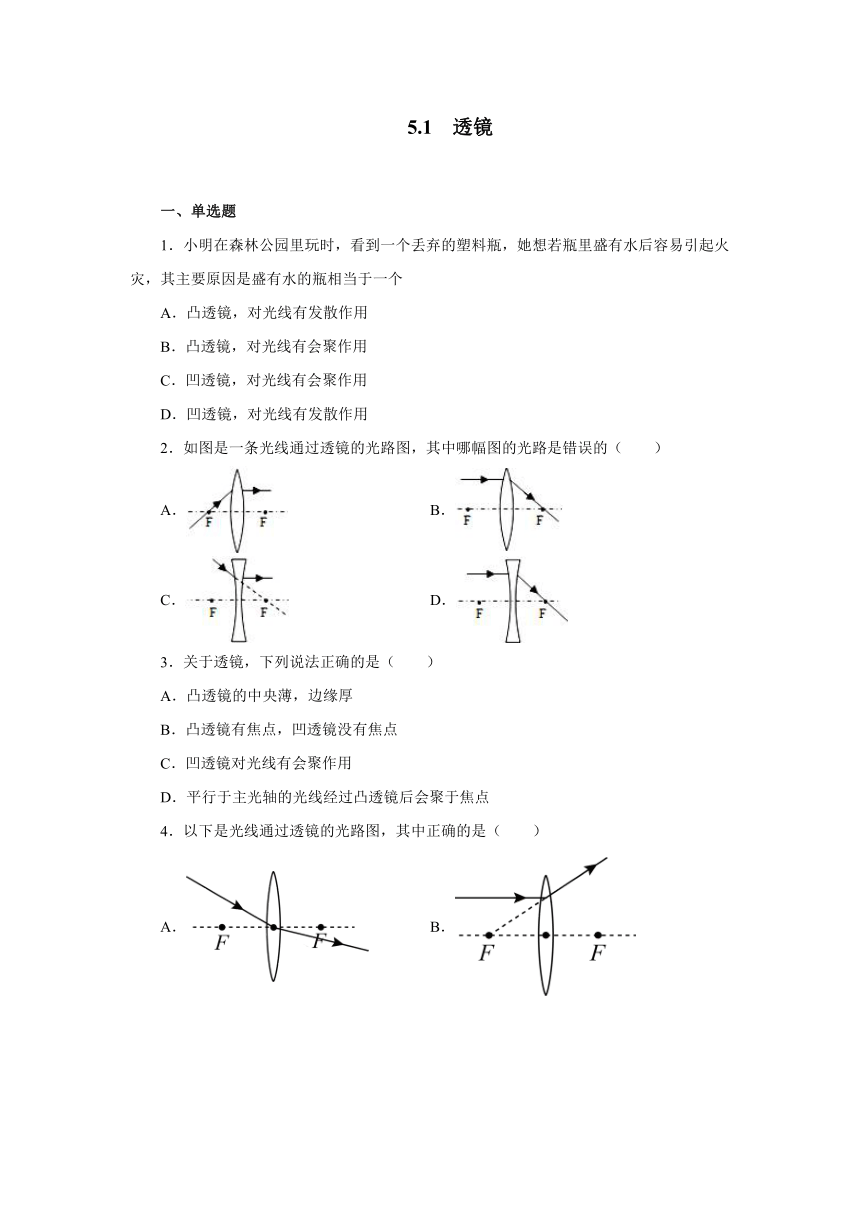

5.1 透镜
一、单选题
1．小明在森林公园里玩时，看到一个丢弃的塑料瓶，她想若瓶里盛有水后容易引起火灾，其主要原因是盛有水的瓶相当于一个
A．凸透镜，对光线有发散作用
B．凸透镜，对光线有会聚作用
C．凹透镜，对光线有会聚作用
D．凹透镜，对光线有发散作用
2．如图是一条光线通过透镜的光路图，其中哪幅图的光路是错误的（　　）
A． B．
C． D．
3．关于透镜，下列说法正确的是（　　）
A．凸透镜的中央薄，边缘厚
B．凸透镜有焦点，凹透镜没有焦点
C．凹透镜对光线有会聚作用
D．平行于主光轴的光线经过凸透镜后会聚于焦点
4．以下是光线通过透镜的光路图，其中正确的是（　　）
A． B．
C． D．
5．一束跟主光轴平行的光，经过凹透镜折射后，折射光一定
A．汇聚于一点 B．一定发散但反向延长不相交于一点
C．仍然是平行光 D．一定发散但反向延长相交于一点

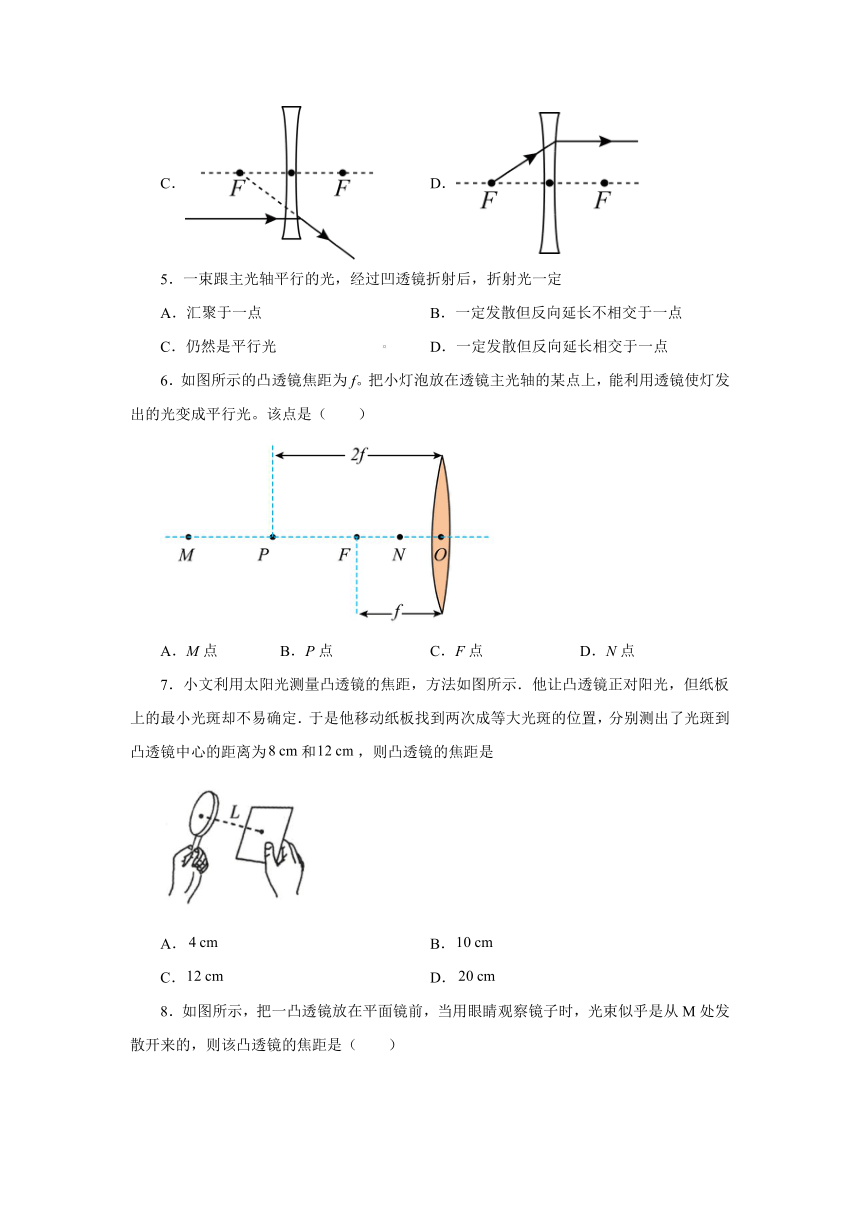

6．如图所示的凸透镜焦距为f。把小灯泡放在透镜主光轴的某点上，能利用透镜使灯发出的光变成平行光。该点是（　　）
A．M点 B．P点 C．F点 D．N点
7．小文利用太阳光测量凸透镜的焦距，方法如图所示．他让凸透镜正对阳光，但纸板上的最小光斑却不易确定．于是他移动纸板找到两次成等大光斑的位置，分别测出了光斑到凸透镜中心的距离为和，则凸透镜的焦距是
A． B．
C． D．

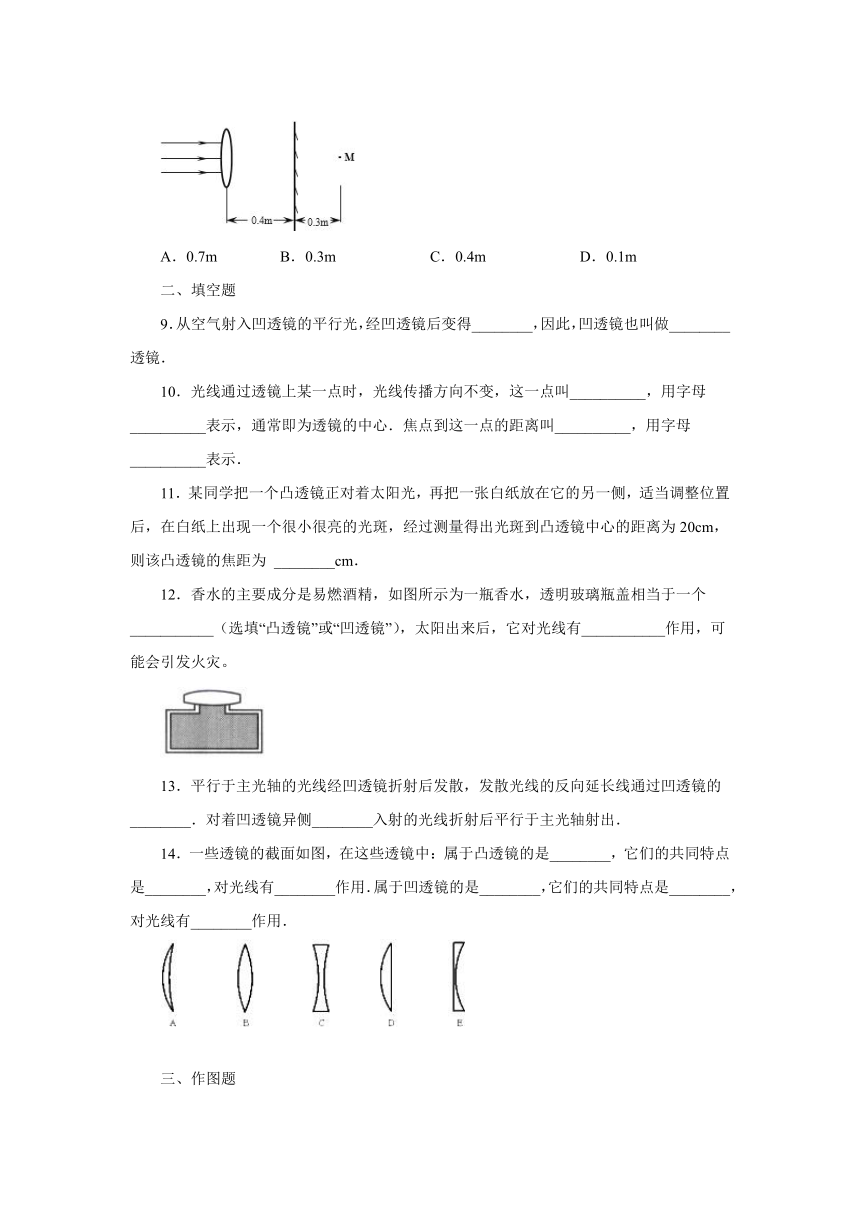

8．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是（　　）
A．0.7m B．0.3m C．0.4m D．0.1m
二、填空题
9．从空气射入凹透镜的平行光，经凹透镜后变得________，因此，凹透镜也叫做________透镜．
10．光线通过透镜上某一点时，光线传播方向不变，这一点叫__________，用字母__________表示，通常即为透镜的中心．焦点到这一点的距离叫__________，用字母__________表示．
11．某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一个很小很亮的光斑，经过测量得出光斑到凸透镜中心的距离为20cm，则该凸透镜的焦距为 ________cm．
12．香水的主要成分是易燃酒精，如图所示为一瓶香水，透明玻璃瓶盖相当于一个___________（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有___________作用，可能会引发火灾。
13．平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过凹透镜的________．对着凹透镜异侧________入射的光线折射后平行于主光轴射出．
14．一些透镜的截面如图，在这些透镜中：属于凸透镜的是________，它们的共同特点是________，对光线有________作用．属于凹透镜的是________，它们的共同特点是________，对光线有________作用．
三、作图题
15．请根据图中给出的通过凸透镜射出的光线，画出它们的入射光线。
（______）
16．如图所示，完成图中光路。
四、实验题
17．一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光形成粗细均匀的柱形光束，如图甲所示。
(1)烧杯内充以烟雾，是利用了烟尘微粒对光的_______来显示光通过的路径的。
(2)烧杯底部放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有_______作用。
(3)烧杯底部放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有_______作用。
18．如图甲所示，A、B（或C、D）两个凸透镜的制造材料不同，球形表面的弯曲程度相同；A、C两个凸透镜的制造材料相同，球形表面的弯曲程度不同。
（1）探究凸透镜的焦距与其制造材料的关系时，应选取_____________ 两个凸透镜进行实验；目的是控制_____ 等因素相同，仅改变_____。
（2）探究凸透镜的焦距与透镜球形表面弯曲程度的关系时，应选取_____ 两个凸透镜；让与主光轴平行的光通过两个凸透镜后，会聚于焦点处（图乙），由此得到的结论是：_______________________。
参考答案
1．B
2．D
3．D
4．C
5．D
6．C
7．B
8．D
9．发散 发散
10．光心 O 焦距 f
11．20
12．凸透镜 会聚
13．虚焦点 虚焦点
14．ABD 中间比边缘厚 会聚 CE 中间比边缘薄 发散
15．
16．
17．漫反射 会聚 发散
18．A、B（或C、D） 球形表面的弯曲程度 材料 A、C 材料相同的凸透镜表面越凸，凸透镜的焦距越小
