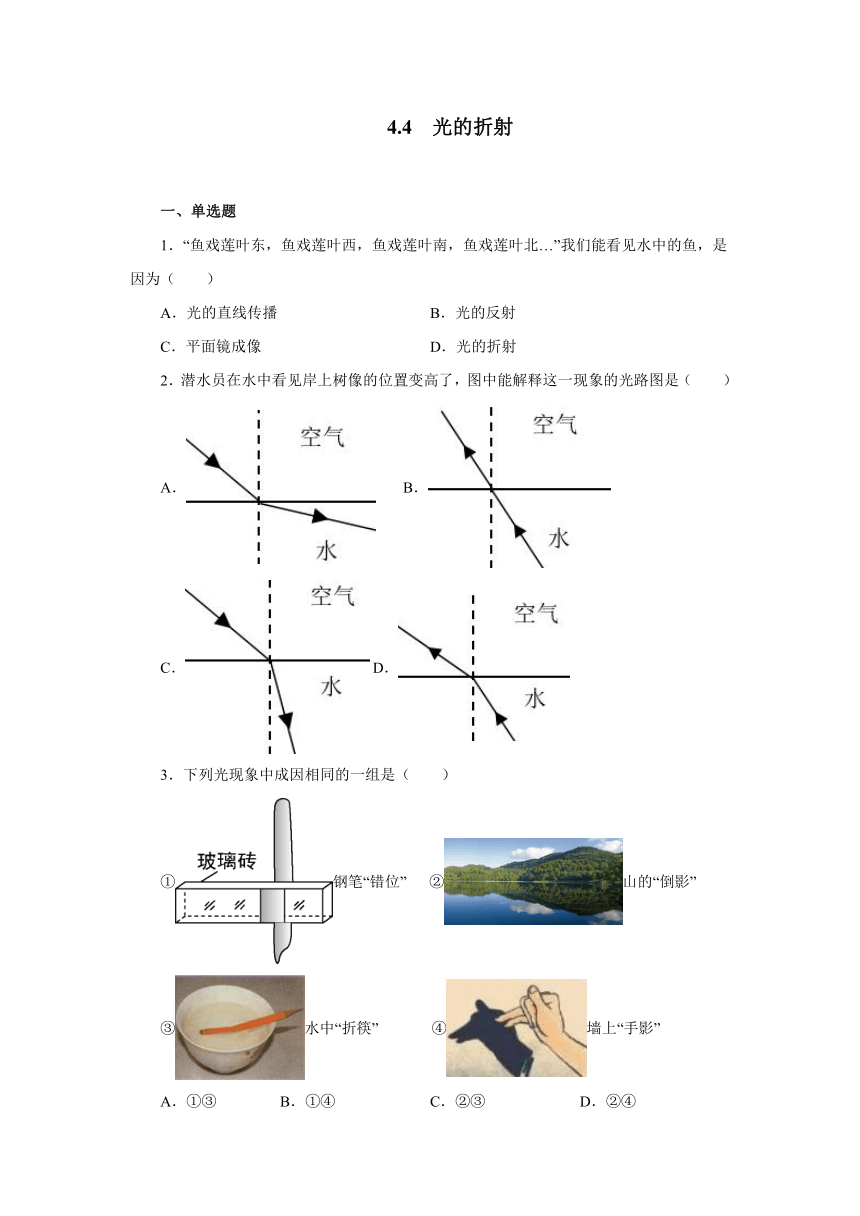

4.4 光的折射
一、单选题
1．“鱼戏莲叶东，鱼戏莲叶西，鱼戏莲叶南，鱼戏莲叶北…”我们能看见水中的鱼，是因为（　　）
A．光的直线传播 B．光的反射
C．平面镜成像 D．光的折射
2．潜水员在水中看见岸上树像的位置变高了，图中能解释这一现象的光路图是（　　）
A． B． C． D．
3．下列光现象中成因相同的一组是（　　）
①钢笔“错位” ②山的“倒影”
③水中“折筷” ④墙上“手影”
A．①③ B．①④ C．②③ D．②④

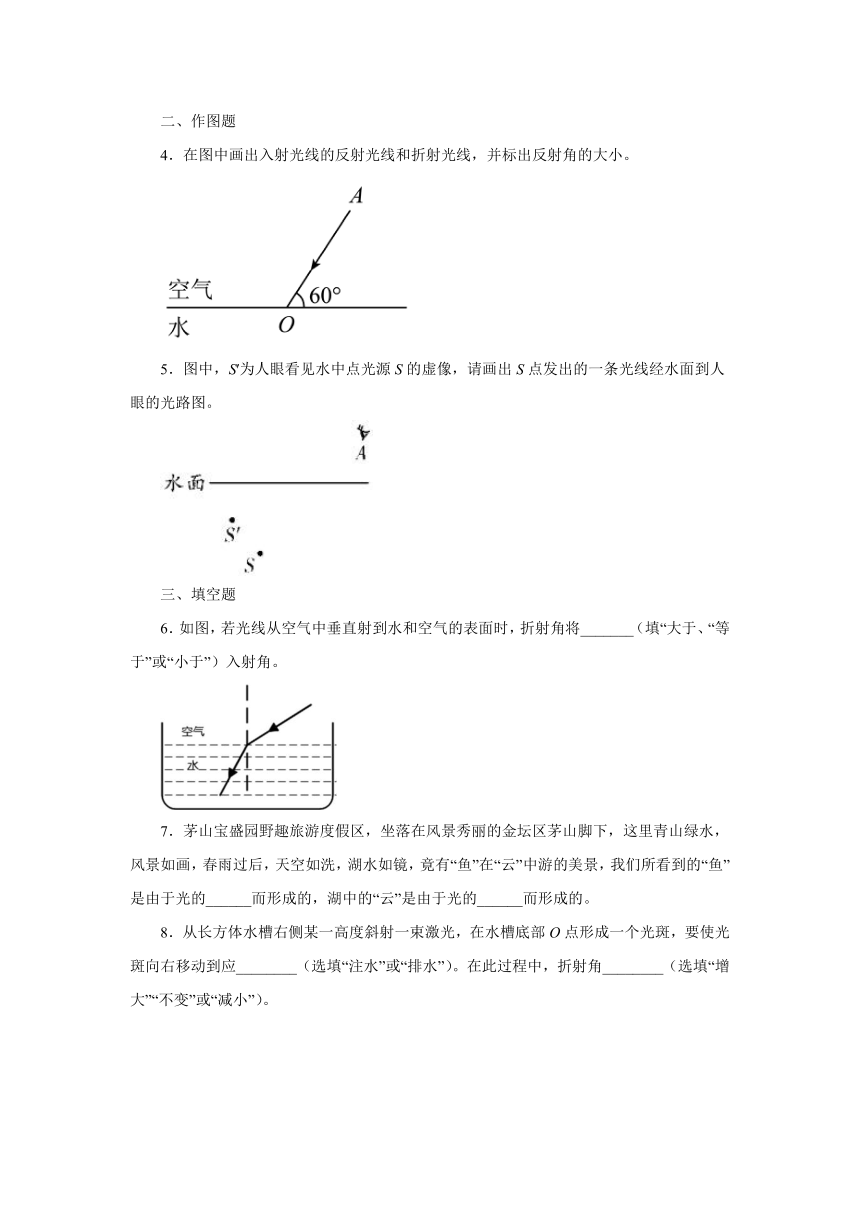

二、作图题
4．在图中画出入射光线的反射光线和折射光线，并标出反射角的大小。
5．图中，S′为人眼看见水中点光源S的虚像，请画出S点发出的一条光线经水面到人眼的光路图。
三、填空题
6．如图，若光线从空气中垂直射到水和空气的表面时，折射角将_______（填“大于、“等于”或“小于”）入射角。
7．茅山宝盛园野趣旅游度假区，坐落在风景秀丽的金坛区茅山脚下，这里青山绿水，风景如画，春雨过后，天空如洗，湖水如镜，竟有“鱼”在“云”中游的美景，我们所看到的“鱼”是由于光的______而形成的，湖中的“云”是由于光的______而形成的。

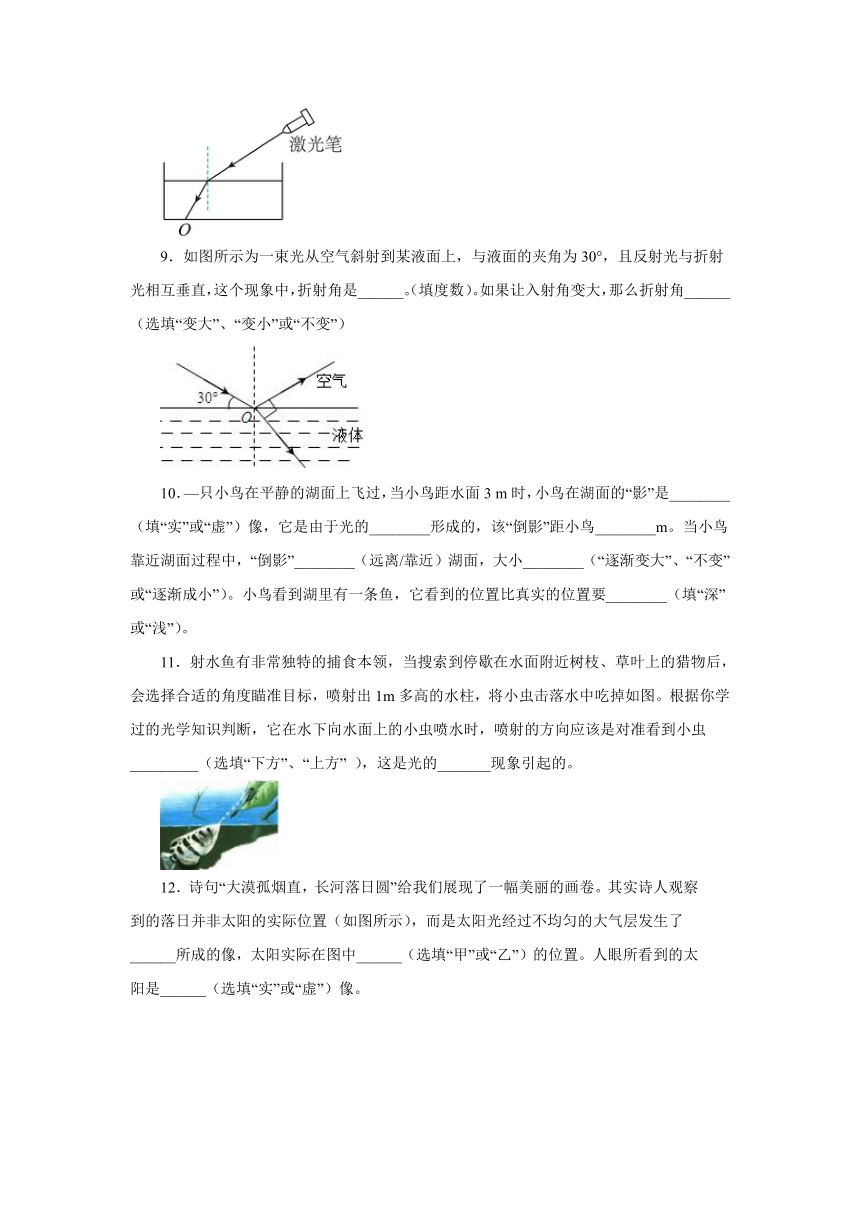

8．从长方体水槽右侧某一高度斜射一束激光，在水槽底部O点形成一个光斑，要使光斑向右移动到应________（选填“注水”或“排水”）。在此过程中，折射角________（选填“增大”“不变”或“减小”）。
9．如图所示为一束光从空气斜射到某液面上，与液面的夹角为30°，且反射光与折射光相互垂直，这个现象中，折射角是______。（填度数）。如果让入射角变大，那么折射角______（选填“变大”、“变小”或“不变”）
10．—只小鸟在平静的湖面上飞过，当小鸟距水面3 m时，小鸟在湖面的“影”是________（填“实”或“虚”）像，它是由于光的________形成的，该“倒影”距小鸟________m。当小鸟靠近湖面过程中，“倒影”________（远离/靠近）湖面，大小________（“逐渐变大”、“不变”或“逐渐成小”）。小鸟看到湖里有一条鱼，它看到的位置比真实的位置要________（填“深”或“浅”）。
11．射水鱼有非常独特的捕食本领，当搜索到停歇在水面附近树枝、草叶上的猎物后，会选择合适的角度瞄准目标，喷射出1m多高的水柱，将小虫击落水中吃掉如图。根据你学过的光学知识判断，它在水下向水面上的小虫喷水时，喷射的方向应该是对准看到小虫_________（选填“下方”、“上方” ），这是光的_______现象引起的。
12．诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了______所成的像，太阳实际在图中______（选填“甲”或“乙”）的位置。人眼所看到的太阳是______（选填“实”或“虚”）像。
13．古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光的___________现象，“池水照明月”说的就是光的___________现象，“明月松间照”说的就是光的___________现象。
14．图中入射光是红光和紫光混合在一起的光，当射到空气中时，两束光线分开，这种折射现象叫做光的______现象。现在逐渐增大入射角，他发现空气中红光折射角和紫光的折射角都逐渐______，则当入射角增大到一定程度时，最先消失的折射光线是______（选填“红光”或“紫光”）。
15．如图所示，把一枚硬币固定在空杯的底部，后退直到看不到硬币的最右端 A 点。保持眼睛和杯子的位置不变，逐渐向杯中加水，硬币上表面中间一点（B 点）和最左端 C 点能先后被看到。
(1)看到的水中硬币是一个变___________（选填“浅”或“深”）的虚像。
(2)图中画出了刚看到 C 点时光的传播示意图，入射角是 αC；如果刚看到 B 点时的入射角是 αB，则 αB___________αC（选填“>”、“<”或“=”）。
16．站在河边看到清澈水中的游鱼和岸边树的倒影，实际看到的是鱼的___________像和树的___________像（两空选填“实”或“虚”），前者是由于光的___________造成的，后者是由于光的___________造成的。
17．渔夫大明的眼睛在A处看到B处有一条鱼，眼睛看到的是_____（C/D）处鱼的________（虚像/实像），这是由于光从_______中斜射入_______中时发生了折射，折射角________（小于/等于/大于）入射角导致的。若在A处发射一束光照亮水中的鱼，光束应朝向____（B/C/D）处。
四、实验题
18．某小组同学在探究“光从空气射入水中时的折射特点”的实验中，选用了激光笔、水、水槽、可折转的光屏（带量角刻度）、记号笔等器材。
（1）如图甲所示，激光笔发出的光沿着射向水面，折射光线沿着射入水中。则折射角是________。
（2）使用可折转的光屏，可以探究：折射光线和入射光线是否__________________。
（3）不断改变入射角，读出刻度盘上对应的折射角。将实验结果画在如图乙中，其中1和1’、2和2’…4和4’分别表示各次入射光线和对应的折射光线。由此可得出光从空气射入水中时哪些规律。（至少写出三条）________；________；________。
参考答案
1．D
2．C
3．A
4．
5．
6．等于
7．折射 反射
8．注水 不变
9．30° 变大
10．虚 反射 6 靠近 不变 浅
11．下方 折射
12．折射 乙 虚
13．折射 反射 直线传播
14．色散 增大 紫光
15．浅 =
16．虚 虚 折射 反射
17．D 虚像 水 空气 大于 B
18． 在同一平面内 光从空气斜射入水中时，折射角随入射角的增大而增大 光从空气斜射入水中时，折射角小于入射角 光从空气垂直射入水中时，传播方向不变
