平面镜
沉鱼的由来
春秋战国时期，越国有一个叫西施的，是个浣纱的女子，五官端正，粉面桃花，相貌过人。她在河边浣纱时，清澈的河水映照她俊俏的身影，使她显得更加美丽，这时，鱼儿看见她的倒影，忘记了游水，渐渐地沉到河底。从此，西施这个“沉鱼”的雅号，在附近流传开来。

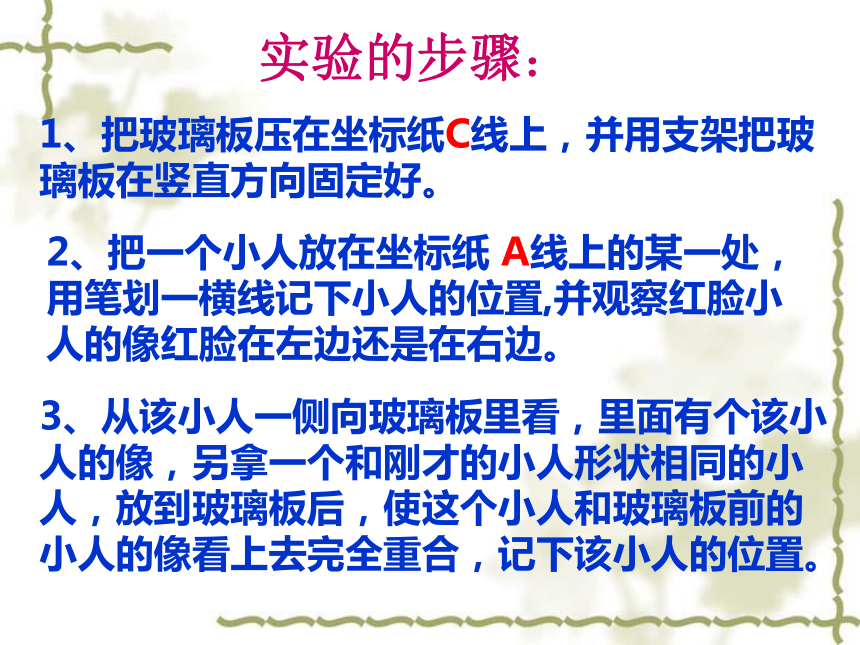

实验的步骤：
3、从该小人一侧向玻璃板里看，里面有个该小人的像，另拿一个和刚才的小人形状相同的小人，放到玻璃板后，使这个小人和玻璃板前的小人的像看上去完全重合，记下该小人的位置。
1、把玻璃板压在坐标纸C线上，并用支架把玻璃板在竖直方向固定好。
2、把一个小人放在坐标纸 A线上的某一处，用笔划一横线记下小人的位置,并观察红脸小人的像红脸在左边还是在右边。

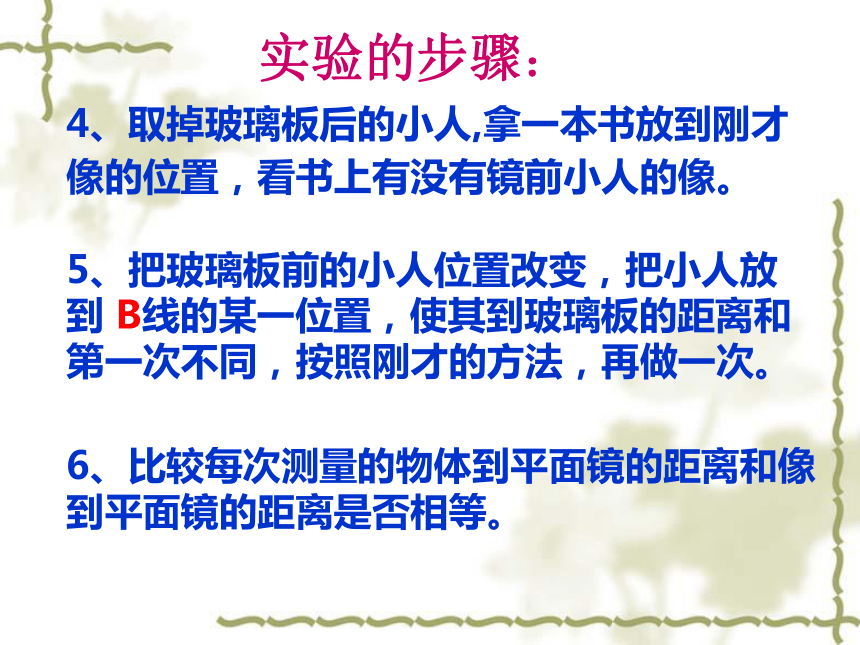

4、取掉玻璃板后的小人,拿一本书放到刚才像的位置，看书上有没有镜前小人的像。
5、把玻璃板前的小人位置改变，把小人放到 B线的某一位置，使其到玻璃板的距离和第一次不同，按照刚才的方法，再做一次。
6、比较每次测量的物体到平面镜的距离和像到平面镜的距离是否相等。
实验的步骤：

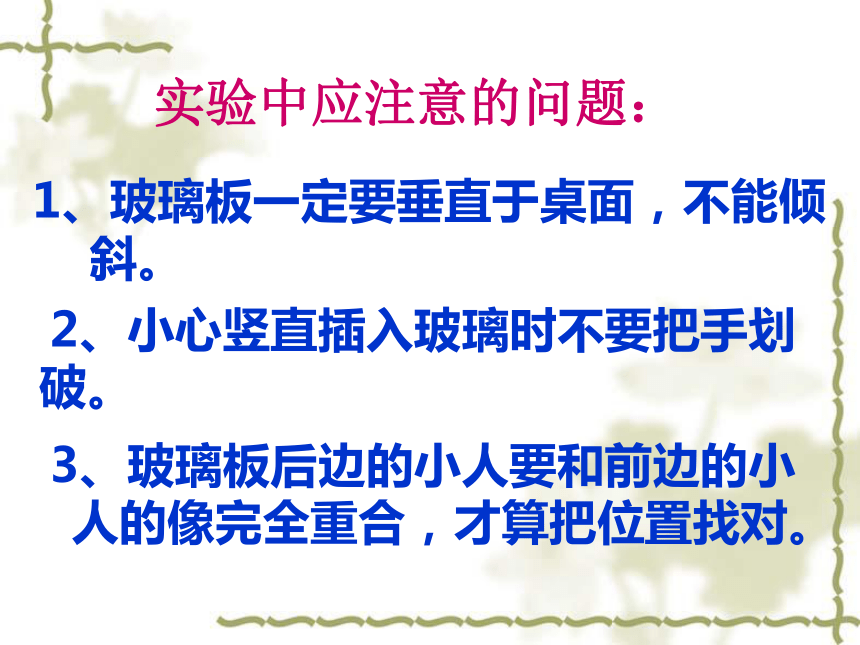

实验中应注意的问题：
1、玻璃板一定要垂直于桌面，不能倾斜。
2、小心竖直插入玻璃时不要把手划破。
3、玻璃板后边的小人要和前边的小人的像完全重合，才算把位置找对。

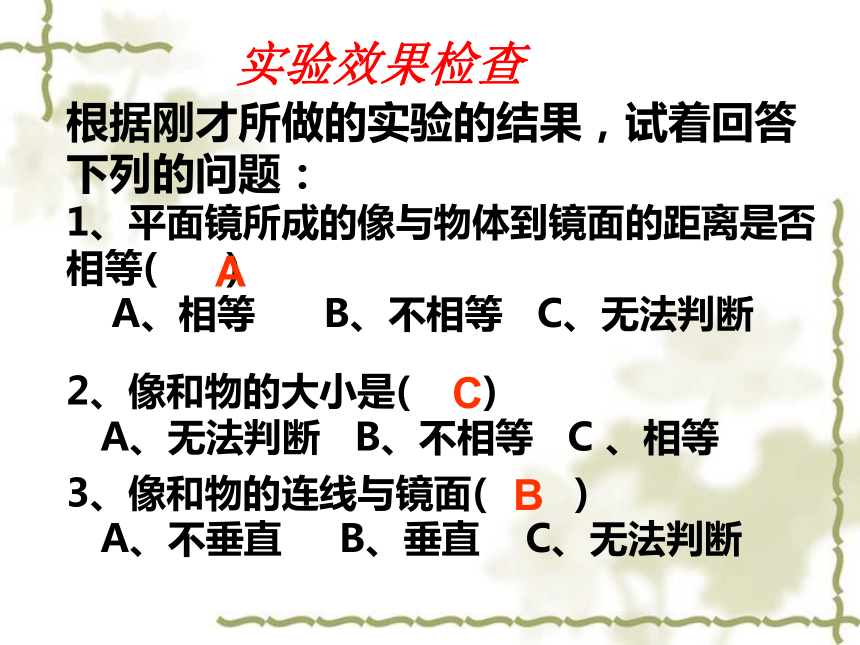

根据刚才所做的实验的结果，试着回答下列的问题：
1、平面镜所成的像与物体到镜面的距离是否相等( )
A、相等 B、不相等 C、无法判断
2、像和物的大小是( 　 )
A、无法判断 B、不相等 C 、相等
3、像和物的连线与镜面(　　 )
A、不垂直 B、垂直 C、无法判断
A
C
B
实验效果检查
5、改变物体到平面镜的距离，像的大小（ ）
A、改变 B、没改变
4、你所看到的像是（ ）
A、实像 B、虚像
B
（虚象是指不能在屏幕上呈现的像，实像是可以在屏幕上呈现的像）
B
6、平面镜所成的像与物体左右（ ）
A、相反 B、相同
A
实验效果检查

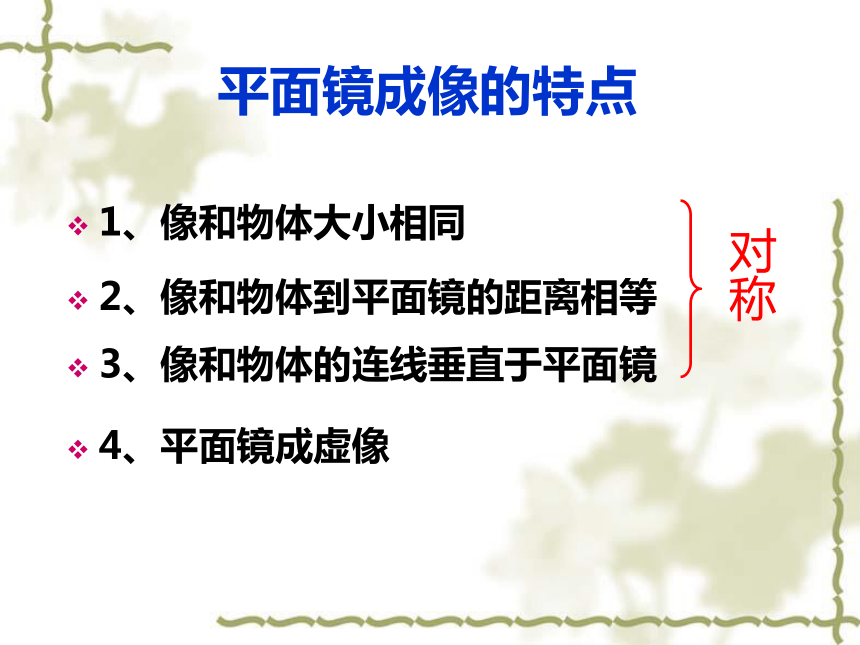

平面镜成像的特点
4、平面镜成虚像
1、像和物体大小相同
3、像和物体的连线垂直于平面镜
2、像和物体到平面镜的距离相等
对称
课堂练习：
A
B

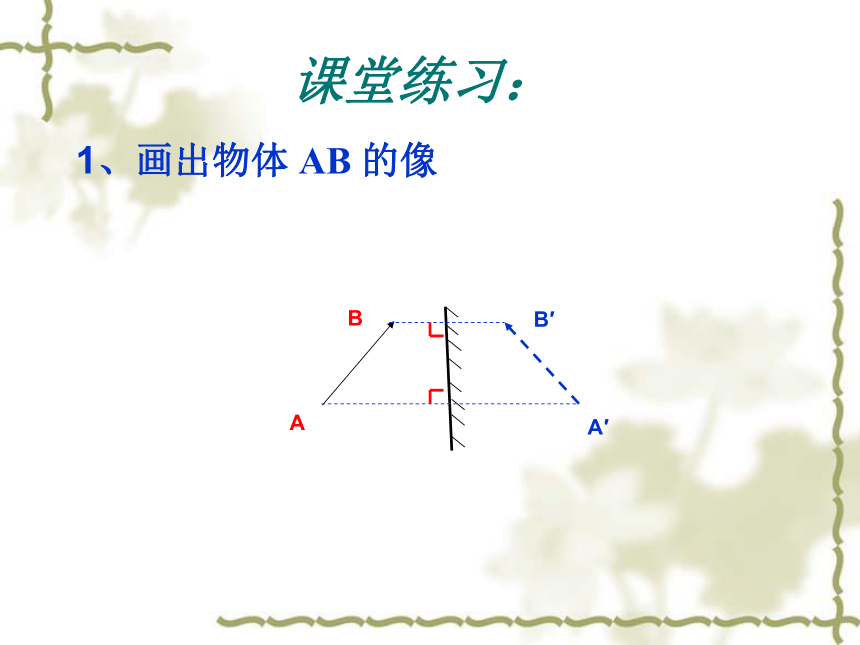

1、画出物体 AB 的像
B′
A′
西安钟楼
印度泰姬陵
国家大剧院
天安门城楼
平面镜的应用
这面铜镜，制作于东晋，是古代宫廷女子用来梳妆打扮的。
【名称】人面鱼纹彩陶盆
【类别】陶器
【年代】新石器时代
【作用】古代有钱人家的女子用来梳妆打扮的
【文物现状】20世纪50年代陕西省西安市半坡村出土，现收藏于中国历史博物馆。
【外形】高16.5厘米，口径39.8厘米。
【评价】人面鱼纹彩陶盆，是原始美术、原始文字和原始艺术的结晶
平面镜的应用
小结：铜镜和彩陶盆的作用都是利用平面镜成虚像
平面镜的应用
香港汇丰银行用日光镜给大楼办公厅提供天然照明，在大楼外面50m处的空中悬挂着长30m。宽5m的平面镜阵列该阵列把光线反射向下照亮大厅。该阵列由电脑控制，根据日光的方向自动调整。
小结：汇丰银行的平面镜阵列和潜望镜都是利用了平面镜可以改变光的传播方向。
平面镜的应用
靓丽玻璃幕墙带来的烦恼
最近张小姐十分苦恼，因为她家正对着一座新大厦的玻璃幕墙，有时站在她家的窗前，看到对面玻璃幕墙就像平面镜一样，将同楼邻居的一举一动看的清清楚楚。玻璃幕墙的反光也使她苦不堪言，只要是晴天，她的房间就被强烈的光线照的通亮，无法正常休息。由于光线的长时间照射，会使局部的温度升高，大量的红外线会对人体造成高温伤害，同时长时间的照射能引起皮肤不适等。
小节本课
一、平面镜成像的特点：
1、像物等大 2、像物等距
3、像物连线垂直 4、平面镜成虚像
二、平面镜的应用：
1、平面镜成虚像
2、改变光的传播方向
三、光污染
课堂练习：
虚像
相等
相等
垂直
2、某人身高1.65m ，站在竖直的平面镜前3m 处，他和像的距离为 m，像高为 m。
6
1.65
3、人向平面镜靠近时，他的像将（ ）
A.变大 B.变小 C.不变 D.不能确定
C
1、物体在平面镜中所成的像是 像，像和物体的大小 ，像和物体到镜面的距离 ，像和物体的连线与镜面 。
　
4、下列现象中属于平面镜成像的是（ 　）
A. 人在河岸上看到水中的鱼。
B. 人通过平面镜看到自己的像。
C. 阳光下地面上物体的影子，
D. 平静的水面应出岸上物体的影子
B D　
课堂练习：
A
B
C
D
5、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是（ ）
C
课堂练习：
1、课本72 页1、4题
2、练习册上的平面镜
