§15-5 串、并联电路中电流的规律
用电器串联或并联时，流过各用电器的电流会有怎样的关系呢？
S
L
A
S
L
A

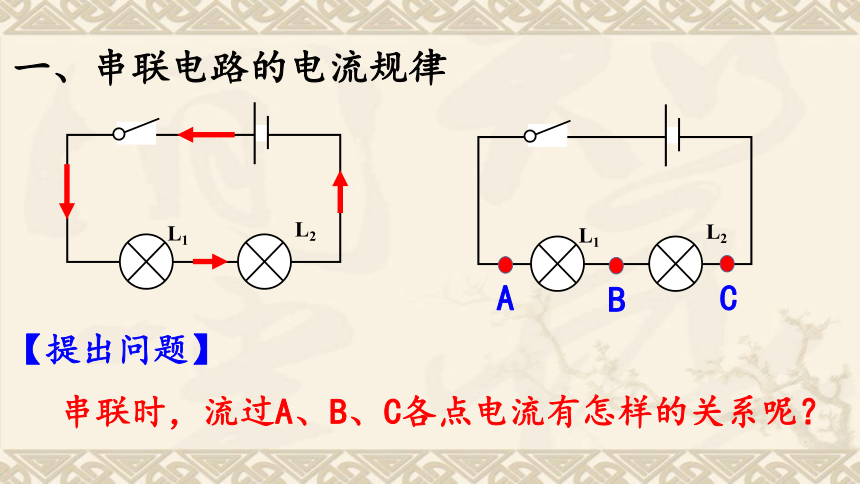

一、串联电路的电流规律
L2
L1
串联时，流过A、B、C各点电流有怎样的关系呢？
【提出问题】
L2
L1
A
B
C
【猜想或假设】
【设计实验】

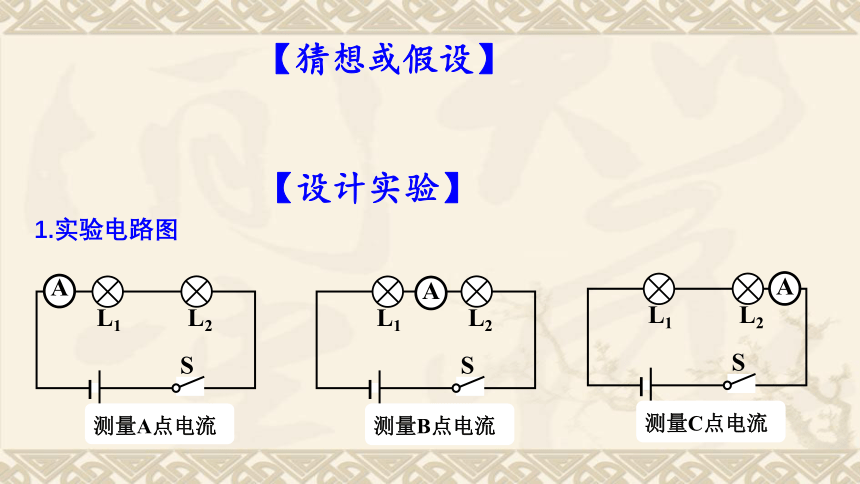

1.实验电路图
S
L2
L1
A
测量A点电流
S
L2
L1
测量B点电流
A
S
L2
L1
测量C点电流
A

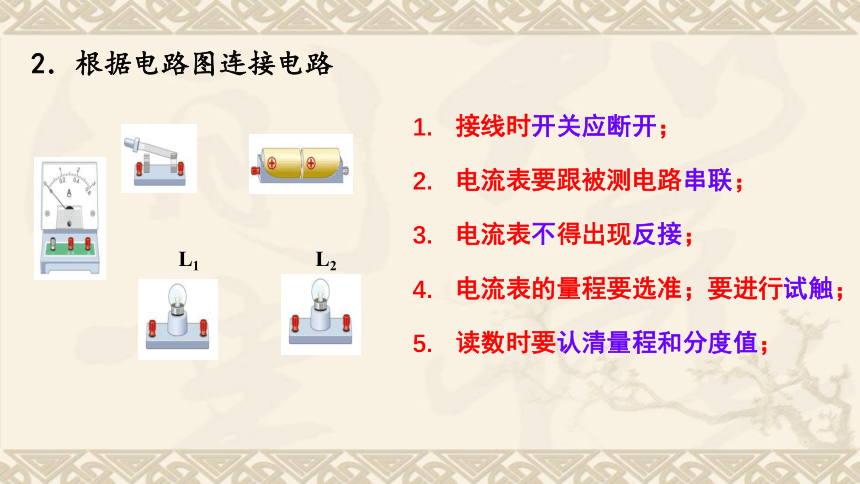

2．根据电路图连接电路
L2
L1
接线时开关应断开；
电流表要跟被测电路串联；
电流表不得出现反接；
电流表的量程要选准；要进行试触；
读数时要认清量程和分度值；
串联电路中，电流处处相等

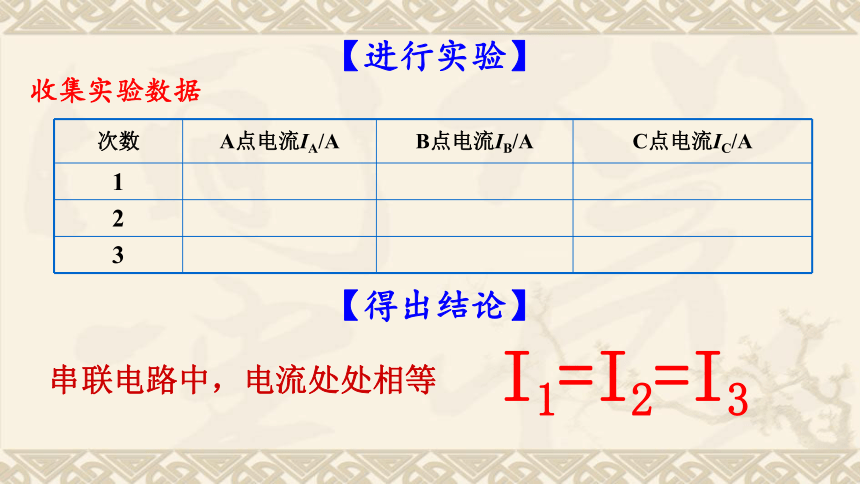

次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
收集实验数据
【进行实验】
【得出结论】
I1=I2=I3

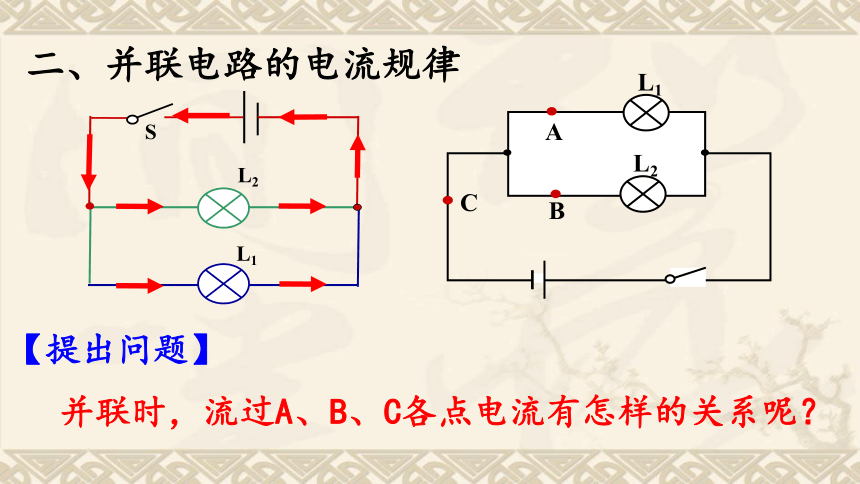

二、并联电路的电流规律
L1
S
L2
并联时，流过A、B、C各点电流有怎样的关系呢？
【提出问题】
L1
L2
L1
A
B
C
【猜想或假设】
【设计实验】
1.实验电路图
L1
L2
L1
A
B
C
A
L1
L2
L1
A
B
C
A
L1
L2
L1
A
B
C
A
2．根据电路图连接电路
L2
L1
接线时开关应断开；
电流表要跟被测电路串联；
电流表不得出现反接；
电流表的量程要选准；要进行试触；
读数时要认清量程和分度值；
并联电路中，干路电流等于各支路电流之和
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
收集实验数据
【进行实验】
【得出结论】
I = I1 + I2
【归纳总结】
串联电路中，电流处处相等
I1=I2=I3
并联电路中，干路电流等于各支路电流之和
I=I1+I2
盘点收获
达标检测
1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
0.2 A
0.2 A
A
B
C
L1
L2
2．如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
3．在图所示的电路中，电流表A1的示数为1.2 A，电流表A2的示数为0.5 A。通过灯泡L1的电流I1=___________, 通过灯泡L2的电流I2=_____________。
L2
L1
A2
A1
0.7 A
0.5 A
4.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么( )
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
5.如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA=0.4A、IB=0.2A、IC=0.2A后，下一步最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
C
【拓展提升】如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．2.2A 0.44A
B．0.42A 1.8A
C．1.76A 0.44 A
D．0.44A 2.2 A
C
