3.2 探究光的反射规律
因为从物体发出的光进入我们的眼睛
我们为什么能够看见发光的物体？
因为这些不发光的物体表面能反射光,从而使我们看得见不发光的物体。
我们为什么能看见不发光的物体？
新课引入

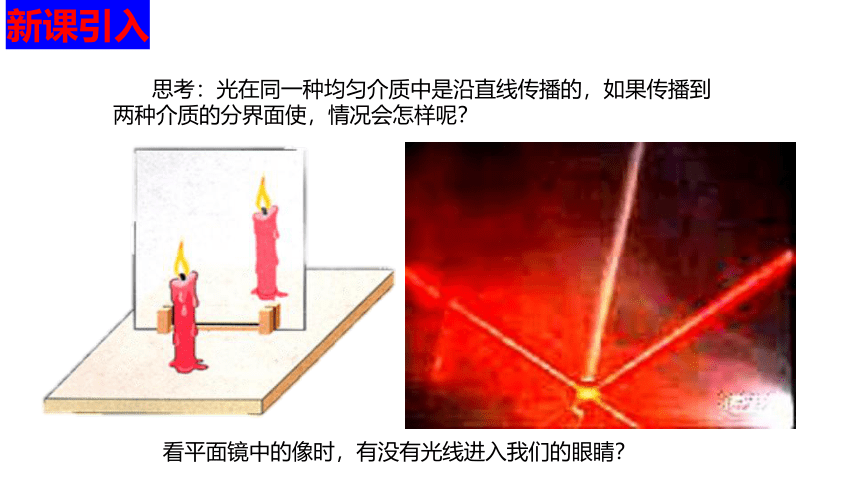

思考：光在同一种均匀介质中是沿直线传播的，如果传播到两种介质的分界面使，情况会怎样呢？
看平面镜中的像时，有没有光线进入我们的眼睛？
新授课
一、光的反射现象

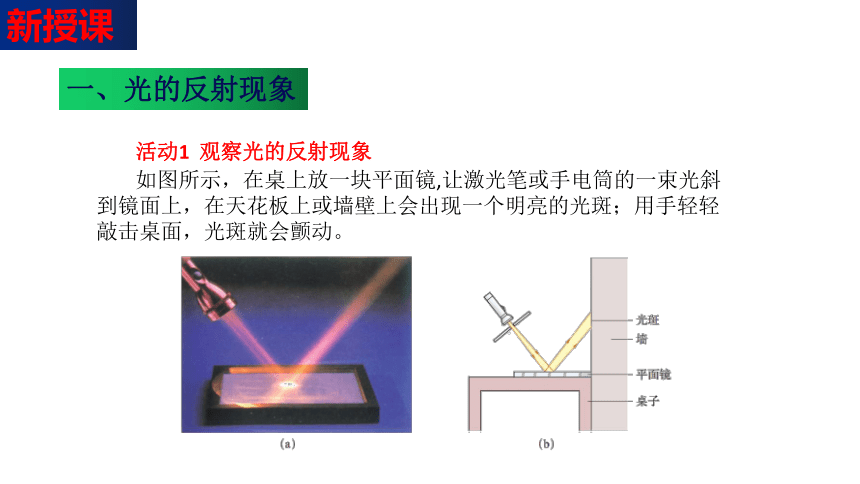

活动1 观察光的反射现象
如图所示，在桌上放一块平面镜,让激光笔或手电筒的一束光斜
到镜面上，在天花板上或墙壁上会出现一个明亮的光斑；用手轻轻
敲击桌面，光斑就会颤动。
法线
入射光线
反射光线
0
入射点
α
β

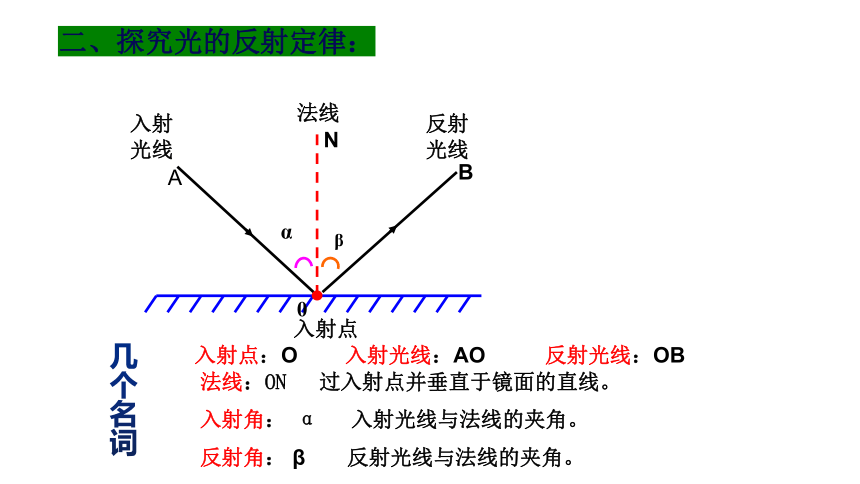

二、探究光的反射定律：
A
B
入射点：O 入射光线：AO 反射光线：OB
法线：ON 过入射点并垂直于镜面的直线。
N
入射角： α 入射光线与法线的夹角。
反射角： β 反射光线与法线的夹角。
几个名词

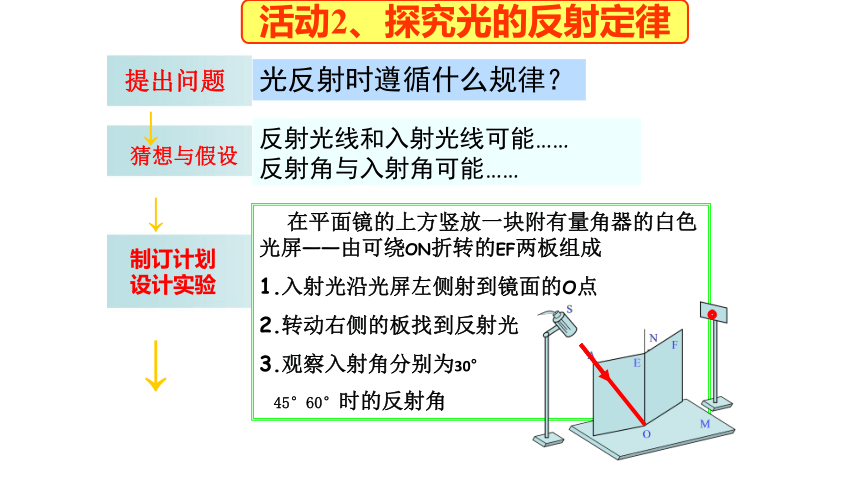

提出问题
光反射时遵循什么规律？
猜想与假设
↓
制订计划设计实验
↓
反射光线和入射光线可能……
反射角与入射角可能……
↓
在平面镜的上方竖放一块附有量角器的白色光屏——由可绕ON折转的EF两板组成
1.入射光沿光屏左侧射到镜面的O点
2.转动右侧的板找到反射光
3.观察入射角分别为30°
45°60°时的反射角
活动2、探究光的反射定律

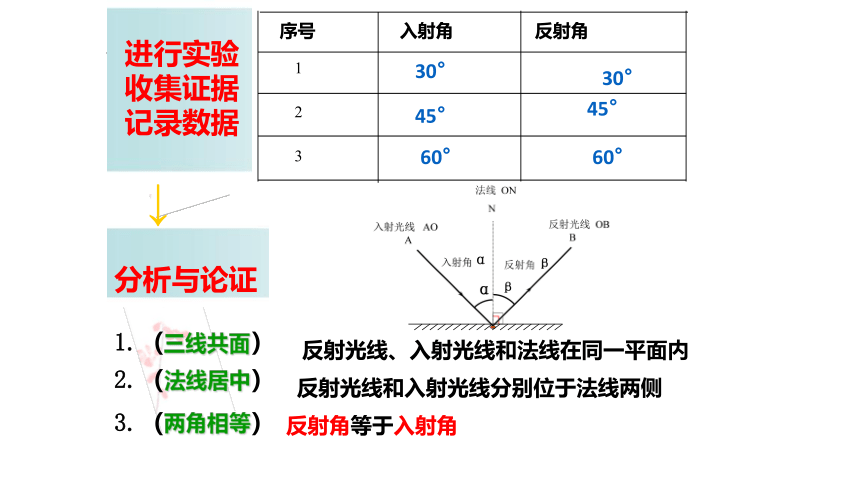

序号
入射角
反射角
3
1
2
进行实验收集证据记录数据
30°
45°
45°
60°
60°
反射光线、入射光线和法线在同一平面内
反射光线和入射光线分别位于法线两侧
反射角等于入射角
1.（三线共面）
2.（法线居中）
3.（两角相等）
分析与论证
30°
↓

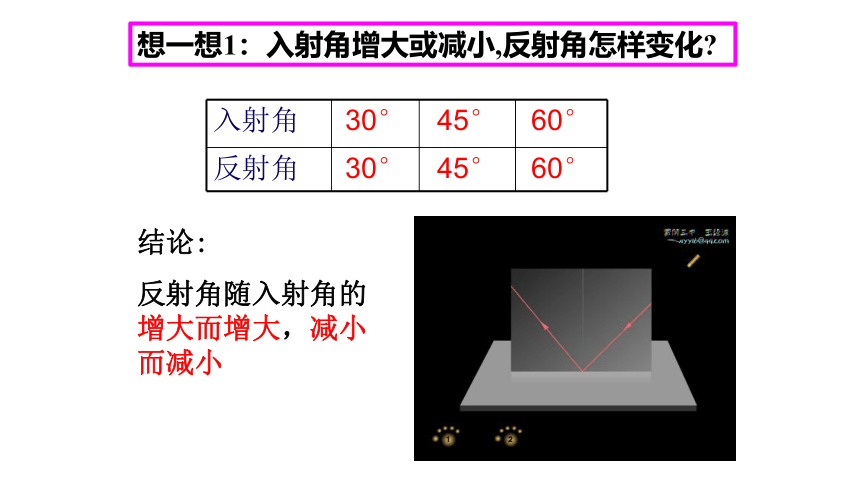

想一想1：入射角增大或减小,反射角怎样变化
结论:
反射角随入射角的增大而增大，减小而减小
入射角 30° 45° 60°
反射角 30° 45° 60°
想一想2:光线垂直入射时，情况怎样？
a
反射角
入射角
=
=
0°
被垂直反射出去。
当光线垂直入射时，
它将
在光的反射现象中，光路是可逆的。
使入射光线逆着原反射光线的方向射到平面镜上，此时反射光线怎样？
A
B
O
反射光线、入射光线和法线在同一平面内
光的反射定律：
反射光线和入射光线分居法线两侧
反射角等于入射角
4.（光路可逆）反射时光路是可逆的
1.（三线共面）
2.（法线居中）
3.（两角相等）
1．关于光的反射，下列说法错误的是（ ）
A．反射光线跟入射光线和法线在同一平面内
B．反射光线和入射光线分居在法线的两侧
C．入射角增大，反射角也同样增大
D．入射角大于反射角
D
2、入射光线与镜面的夹角由90 减小到60 时，则反射角（ ）
A、由90 减小到30 B、由30 增大到90
C、由30 减小到0 D、由0 增大到30
3、补充下图
D
30O
30O
120O
4.光线垂直射到镜面上时，入射角是__ _度，反射光线的方向______________
5.一条入射光线与反射面的夹角为50°，这时反射光线与入射光线的夹角（ ）
0°
沿原入射方向返回
80°
规范作图要求：
1、作图必须用直尺、量角器、铅笔
2、光线用实线，且要画箭头表示光的传播方向
3、法线画虚线
4、反射面的反面应画斜线
根据光的反射定律作图：
类型1、已知图中入射光线，请画出反射光线。
步骤：1、先在反射面上标出入射点O
2、过入射点画出反射面的垂直线ON，即法线。
3、根据光的反射定律，反射角等于入射角画出反射光线。如下图
N
O
N
O
类型2、已知反射光线与入射光线成90O夹角如图甲所示，请画出镜面的位置。
图甲
步骤：1、根据已知条件作图如甲。
2、画出反射光线与入射光线的角平分线，即法线ON（如图乙）
3、根据法线与反射面垂直，画出镜面。（如图丙）
O
N
图乙
O
N
图丙
60O
练习1、画出下图的反射光线
练习2、画出下图的入射光线
三、镜面反射和漫反射
　　反射面平整光滑，当光平行入射时，法线彼此平行，反射光会被平行反射。
反射光线将会怎样射出呢？
平面镜
每条光线都遵守反射定律。反射光向同一方向射出，在这个方向的反射光很强，而其它方向反射光很弱或无反射光。
（1）镜面反射
（2）漫反射
反射光线还会平行吗？
白纸
向各个方向反射光，所以能使我们从各个方向看到物体。
　　反射面粗糙，凹凸不平，当光平行入射时，法线彼此不平行，反射光线向四面八方。

镜面反射
漫反射
相同点
都遵守光的反射定律
不同点
（原因）反射面不同
平整光滑
粗糙不平
（结果）反射光方向不同
有反射光束，其他方位则没有
各个方向都有反射光，没有光线集中的反射方向
（现象）人的感觉不同
迎着反射光看很刺眼，常说反光；其他方位看不见，或不明显.
各个方向都能看清
实例
黑板反光
灯下看书反光
平静的水面
各个方向都能看清黑板上的字
电影屏幕用布而不用玻璃
一般非光滑物体
镜面反射和漫反射的异同
阅读课本P54页内容，了解光反射的应用。
1、红宝石激光器
红宝石激光器的红宝石两端被磨成一对平面镜，使很强的激光多次反射形成激光束。
四、光反射的应用
2、人造卫星
人造卫星利用光的反射，在遥远的太空感知地面的矿藏和森林，估计农作物的产量。
3、光纤通信
光纤利用光的反射传输信息。
4、潜望镜
潜望镜利用两个与水平面成45°夹角，且互相平行的平面镜对光的反射，使海底的人可以看到海面的情况。
5、危害------光污染
建筑物的玻璃幕墙造成的光污染
电焊光和激光造成的光污染
一、光的反射现象
二、探究光的反射现象
三、镜面反射和漫反射
四、光反射的应用
课堂小结
