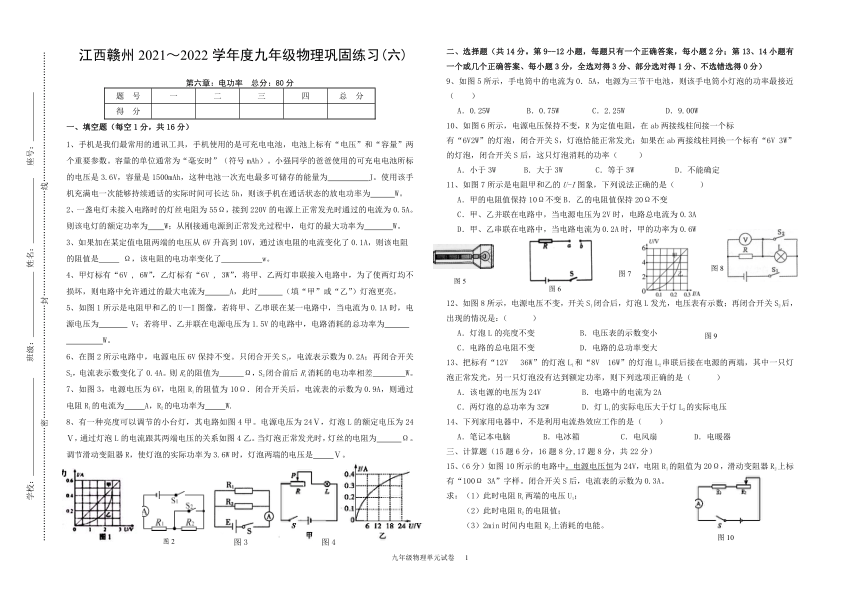

江西赣州2021～2022学年度九年级物理巩固练习(六)
第六章：电功率 总分：80分
题 号 一 二 三 四 总 分
得 分
一、填空题（每空1分，共16分）
1、手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”（符号mAh）。小强同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mAh，这种电池一次充电最多可储存的能量为 J。使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为 W。
2、一盏电灯未接入电路时的灯丝电阻为55Ω，接到220V的电源上正常发光时通过的电流为0.5A。则该电灯的额定功率为 W；从刚接通电源到正常发光过程中，电灯的最大功率为 W。
3、如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的阻值是 Ω，该电阻的电功率变化了 w。
4、甲灯标有“6V , 6W”，乙灯标有“6V , 3W”，将甲、乙两灯串联接入电路中，为了使两灯均不损坏，则电路中允许通过的最大电流为 A，此时 （填“甲”或“乙”）灯泡更亮。
5、如图1所示是电阻甲和乙的U—I图像，若将甲、乙串联在某一电路中，当电流为0.1A时，电源电压为 V；若将甲、乙并联在电源电压为1.5V的电路中，电路消耗的总功率为
W。
6、在图2所示电路中，电源电压6V保持不变。只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A。则R2的阻值为 Ω，S2闭合前后R1消耗的电功率相差 W。
7、如图3，电源电压为6V，电阻R1的阻值为10Ω．闭合开关后，电流表的示数为0.9A，则通过电阻R1的电流为 A，R2的电功率为 W.
8、有一种亮度可以调节的小台灯，其电路如图4甲。电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图4乙。当灯泡正常发光时，灯丝的电阻为 Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是 Ⅴ。
图3 图4
二、选择题（共14分。第9--12小题，每题只有一个正确答案，每小题2分；第13、14小题有一个或几个正确答案、每小题3分，全选对得3分、部分选对得1分、不选错选得0分）
9、如图5所示，手电筒中的电流为0．5A，电源为三节干电池，则该手电筒小灯泡的功率最接近（ ）
A．0.25W B．0.75W C．2.25W D．9.00W
10、如图6所示，电源电压保持不变，R为定值电阻，在ab两接线柱间接一个标
有“6V2W”的灯泡，闭合开关S，灯泡恰能正常发光；如果在ab两接线柱同换一个标有“6V 3W”的灯泡，闭合开关S后，这只灯泡消耗的功率（ ）
A．小于3W B．大于3W C．等于3W D．不能确定
11、如图7所示是电阻甲和乙的U-I图象，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
D．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
12、如图8所示，电源电压不变，开关S1闭合后，灯泡L发光，电压表有示数；再闭合开关S2后，出现的情况是：（ ）
A．灯泡L的亮度不变 B．电压表的示数变小
C．电路的总电阻不变 D．电路的总功率变大
13、把标有“12V 36W”的灯泡L1和“8V 16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（ ）
A．该电源的电压为24V B．电路中的电流为2A
C．两灯泡的总功率为32W D．灯L1的实际电压大于灯L2的实际电压
14、下列家用电器中，不是利用电流热效应工作的是（ ）
A．笔记本电脑 B．电冰箱 C．电风扇 D．电暖器
计算题（15题6分，16题8分,17题8分，共22分）
15、（6分）如图10所示的电路中，电源电压恒 ( http: / / www.21cnjy.com )为24V，电阻R1的阻值为20Ω，滑动变阻器R2上标有“100Ω 3A”字样。闭合开关S后，电流表的示数为0.3A。
求：（1）此时电阻R1两端的电压U1；
（2）此时电阻R2的电阻值；
（3）2min时间内电阻R2上消耗的电能。

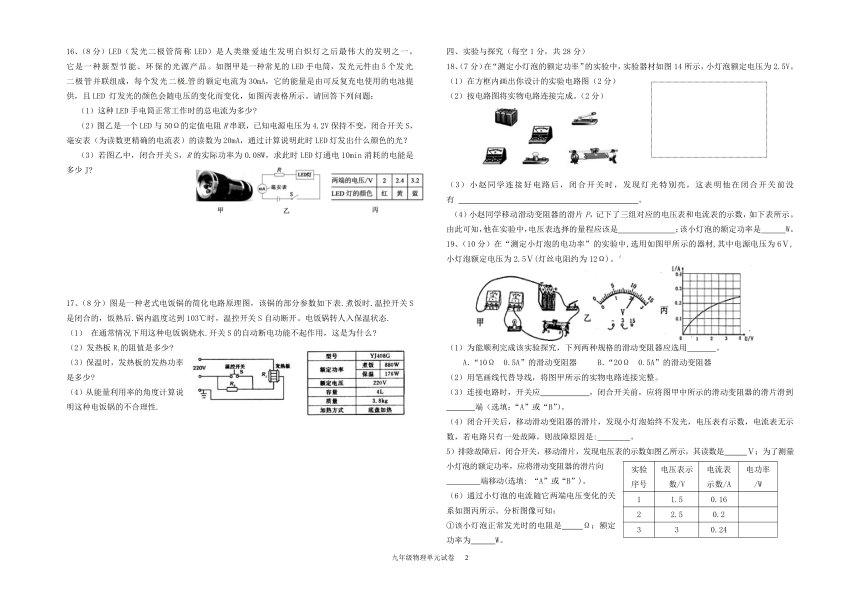

16、（8分）LED（发光二极管简称LED）是人类继爱迪生发明白炽灯之后最伟大的发明之一，它是一种新型节能、环保的光源产品。如图甲是一种常见的LED手电筒，发光元件由5个发光二极管并联组成，每个发光二极管的额定电流为30mA，它的能量是由可反复充电使用的电池提供，且LED 灯发光的颜色会随电压的变化而变化，如图丙表格所示。请回答下列问题：
（1）这种LED手电筒正常工作时的总电流为多少
（2）图乙是一个LED与50Ω的定值电阻R串联，已知电源电压为4.2V保持不变，闭合开关S，毫安表（为读数更精确的电流表）的读数为20mA，通过计算说明此时LED灯发出什么颜色的光？
（3）若图乙中，闭合开关S，R的实际功率为0.08W，求此时LED灯通电10min消耗的电能是多少J
17、（8分）图是一种老式电饭锅的简化电路原理图，该锅的部分参数如下表.煮饭时.温控开关S是闭合的，饭熟后.锅内温度达到103℃时，温控开关S自动断开。电饭锅转人入保温状态.
（1） 在通常情况下用这种电饭锅烧水.开关S的自动断电功能不起作用，这是为什么
（2）发热板R1的阻值是多少
（3）保温时，发热板的发热功率是多少
（4）从能量利用率的角度计算说明这种电饭锅的不合理性.
四、实验与探究（每空1分，共28分）
18、（7分）在“测定小灯泡的额定功率”的实验中，实验器材如图14所示，小灯泡额定电压为2.5V。
（1）在方框内画出你设计的实验电路图（2分）
（2）按电路图将实物电路连接完成。（2分）
（3）小赵同学连接好电路后，闭合开关时，发现灯光特别亮，这表明他在闭合开关前没有 　　　　 　 　。
（4）小赵同学移动滑动变阻器的滑片P，记下了三组对应的电压表和电流表的示数，如下表所示。由此可知，他在实验中，电压表选择的量程应该是 ；该小灯泡的额定功率是 W。
19、（10分）在“测定小灯泡的电功率”的实验中,选用如图甲所示的器材,其中电源电压为6Ⅴ,小灯泡额定电压为2.5Ⅴ(灯丝电阻约为12Ω)。′
（1）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用 。
A．“10Ω 0.5A”的滑动变阻器 B．“20Ω 0.5A”的滑动变阻器
（2）用笔画线代替导线，将图甲所示的实物电路连接完整。
（3）连接电路时，开关应 ，闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到
端（选填：“A”或“B”）。
（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是: 。
实验序号 电压表示数/V 电流表示数/A 电功率/W
1 1.5 0.16
2 2.5 0.2
3 3 0.24
排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是 Ⅴ；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向
端移动(选填: “A”或“B”)。
（6）通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像可知：
①该小灯泡正常发光时的电阻是 Ω；额定功率为 W。
②小灯泡灯丝的电阻是变化的，主要是受 变化的影响。
20、（7分）在“测定定值电阻阻值”和“测量小灯泡电功率”的实验中：
（1）某一小组正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表的示数为0.4A，电压表示数如图甲所示，则定值电阻阻值为 Ω．
（2）测出电阻后，将电路中的定阻电阻换成一个额定电压为3V的小灯泡，测量小灯泡的电功率．图乙是重新连接的不完整的电路，请你用笔画线代替导线将实物电路连接完整．（要求：滑片P向左移动时，小灯泡变亮）
（3）闭合开关后，调节滑动变阻器滑片P，使电压表示数为 V时，小灯泡正常发光，如果此时电流表示数如图丙所示，则小灯泡的额定功率是 W．
（4）另一实验小组同学，按正确方法完成实验后，分别绘制了“定值电阻”和“小灯泡”的U﹣I图象如图丁所示，则表示“小灯泡”的U﹣I图象的是 （填“a”或“b”），这样判断的依据是 ___________________（2分）.
21、（4分）【提出问题】电流通过导体产生热的多少与哪些因素有关
【猜想与假设】
猜想一：电热跟电流的大小有关，电流越大电热越多
猜想二：电热跟导体的电阻大小有关，电阻越大电热越多
【制定计划与设计实验】
如图所示，2只烧瓶内装满煤油，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙．
第14题图
为验证猜想一，设计以下方案：
①将电阻丝R甲和R乙串联在电路中，标出2根玻璃管内液面的位置，闭合开关记下电流表的读数I1，经过一段时间后标出2根玻璃管内液面的位置；
②当2根玻璃管中的液面降到原来的高度后，减小滑动变阻器的阻值，闭合开关记下电流表的读数I2，经过相同时间后标出2根玻璃管内液面的位置．
【交流与评估】
(1)为使实验现象明显，经常会采用转换或放大的思想．为比较电热丝产生热量的多少，实验中体现这些思想的设计有________________________________________．（1分）(写出一条即可)．
(2)为验证猜想一，必须比较同一个烧瓶中前后两次实验玻璃管内液面上升的高度，原因是 ．（1分）
(3)科学研究倡导有依据的猜想，请说出生活中支持猜想二的一个实例：
_______________________________________________________________ _（2分）
九年级物理答案（六）
一、1、19440 1.08； ； 2、110 880； 3、40 1.6W ； 4、0.5 乙；
5、2 0.6； 6、20 3.2； 7、0.6 1.8； 8、60 12
二、9——12 CACD 13、 BC 14、ABC
三、15、（1）6V （2）60Ω （3）648J
16、（1）0.15A
（2）蓝光
（3）52.8J
17、（1）水的沸点是100℃，在通常状况下烧水，温度达不到103℃，温控开关不起作用．
（2）发热板R1的阻值是55Ω．
（3）保温时，发热板的发热功率是35.2W．
（4）保温时的能量利用效率20%很低，浪费了能源，因此电饭锅设计不合理．
四、实验与探究题
18、（1）略
（2）如图
（3）将滑动变阻器接入电路的电阻调至最大
（4）0-0.6A ； 0.5。
19、(1) B
(2) 略
(3)断开 A
(4)灯泡灯丝断了（或者灯泡接触不良）
(5) 2.2 B
(6) ①12.5 0.5 ②温度
20、（1）5 （2）略 （3）3 0.3
（4）b 因为灯丝的电阻会温度的升高而增大
21、（1）利用玻璃管中液柱的高度变化反映电流产生热量的多少
（2）保持电阻一定
（3）电炉热的发红，与它串联的导线却不这么热
