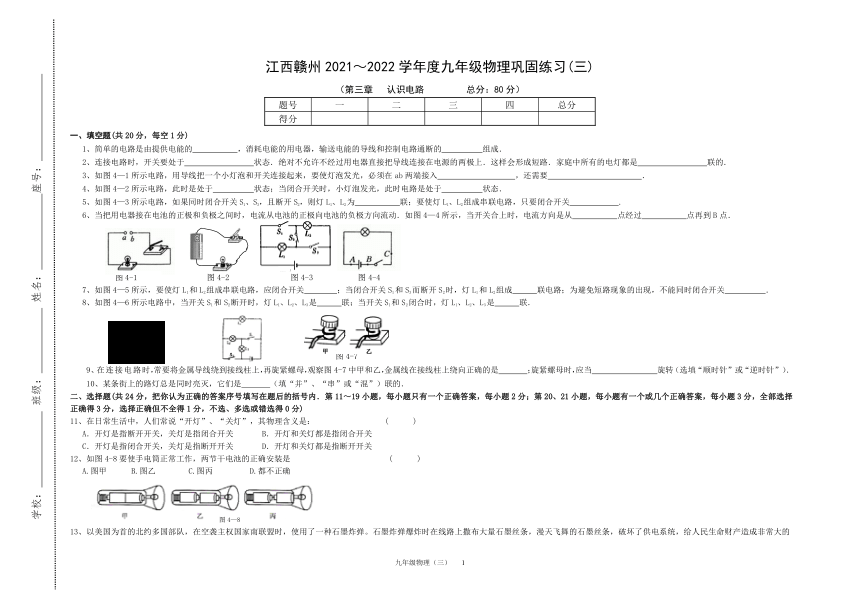

江西赣州2021～2022学年度九年级物理巩固练习(三)
（第三章 认识电路 总分：80分）
题号 一 二 三 四 总分
得分
一、填空题(共20分，每空1分)
1、简单的电路是由提供电能的 ，消耗电能的用电器，输送电能的导线和控制电路通断的 组成．
2、连接电路时，开关要处于 状态．绝对不允许不经过用电器直接把导线连接在电源的两极上．这样会形成短路．家庭中所有的电灯都是 联的．
3、如图4—1所示电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在ab两端接入 ，还需要 ．
4、如图4—2所示电路，此时是处于 状态；当闭合开关时，小灯泡发光，此时电路是处于 状态．
5、如图4—3所示电路，如果同时闭合开关S1、S3，且断开S2，则灯L1、L2为 联；要使灯L1、L2组成串联电路，只要闭合开关 .
6、当把用电器接在电池的正极和负极之间时，电流从电池的正极向电池的负极方向流动．如图4—4所示，当开关合上时，电流方向是从 点经过 点再到B点．
图4-1 图4-2 图4-3 图4-4
7、如图4—5所示，要使灯L1和L2组成串联电路，应闭合开关 ；当闭合开关S1和S3而断开S2时，灯L1和L2组成 联电路；为避免短路现象的出现，不能同时闭合开关 ．
8、如图4—6所示电路中，当开关S1和S2断开时，灯L1、L2、L3是 联；当开关S1和S2闭合时，灯L1、L2、L3是 联．
图4-5 图4-6 图4-7
9、在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺母，观察图4-7中甲和乙，金属线在接线柱上绕向正确的是 ；旋紧螺母时，应当 旋转（选填“顺时针”或“逆时针”）．
10、某条街上的路灯总是同时亮灭，它们是 （填“并”、“串”或“混”）联的．
二、选择题(共24分，把你认为正确的答案序号填写在题后的括号内．第11～19小题，每小题只有一个正确答案，每小题2分；第20、21小题，每小题有一个或几个正确答案，每小题3分，全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分)
11、在日常生活中，人们常说“开灯”、“关灯”，其物理含义是： ( )
A．开灯是指断开开关，关灯是指闭合开关 B．开灯和关灯都是指闭合开关
C．开灯是指闭合开关，关灯是指断开开关 D．开灯和关灯都是指断开开关
12、如图4-8要使手电筒正常工作，两节干电池的正确安装是 ( )
A.图甲 B.图乙 C.图丙 D.都不正确
13、以美国为首的北约多国部队，在空袭主权国家南联盟时，使用了一种石墨炸弹。石墨炸弹爆炸时在线路上撒布大量石墨丝条，漫天飞舞的石墨丝条，破坏了供电系统，给人民生命财产造成非常大的损害。这种炸弹的原理是 ( )
A．石墨使供电线路短路 B．石墨使供电线路开路
C．石墨丝条耗尽了电源的电能 D．石墨改变了线路的连接方式

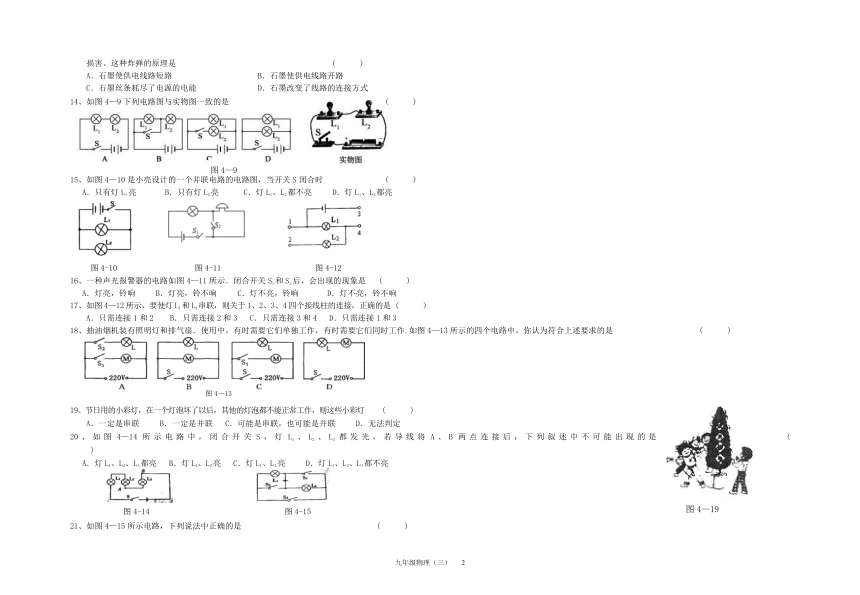

14、如图4—9下列电路图与实物图一致的是 ( )
15、如图4—10是小亮设计的一个并联电路的电路图，当开关S闭合时 ( )
A．只有灯L1亮 B．只有灯L2亮 C．灯L1、L2都不亮 D．灯L1、L2都亮
图4-10 图4-11 图4-12
16、一种声光报警器的电路如图4—11所示．闭合开关S1和S2后，会出现的现象是 ( )
A．灯亮，铃响 B．灯亮，铃不响 C．灯不亮，铃响 D．灯不亮，铃不响
17、如图4—12所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是 ( )
A．只需连接1和2 B．只需连接2和3 C．只需连接3和4 D．只需连接1和3
18、抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作.如图4—13所示的四个电路中，你认为符合上述要求的是 ( )
19、节日用的小彩灯，在一个灯泡坏了以后，其他的灯泡都不能正常工作，则这些小彩灯 ( )
A．一定是串联 B．一定是并联 C．可能是串联，也可能是并联 D．无法判定
20、如图4—14所示电路中，闭合开关S，灯L1、L2、L3都发光，若导线将A、B两点连接后，下列叙述中不可能出现的是 ( )
A．灯L1、L2、L3都亮 B．灯L1、L2亮 C．灯L1、L3亮 D．灯L1、L2、L3都不亮
图4-14 图4-15
21、如图4—15所示电路，下列说法中正确的是 ( )
A．先闭合S1、S2时，灯L1、L2串联 B．当只闭合S3时，灯L1、L2串联
C．当闭合S2、S3时，只有灯L1发光
D．当同时闭合S1、S2、S3时，电源短路，灯L1、L2、L3都不发光
三、作图与电路设计题(共13分，第22题8分，第23题5分)
22、根据如图4—16和图4—17所示电路图，用笔画线代替导线将对应图中的电路元件连接成电路．
⑴、 ⑵、
图4-16 图4-17
23、根据以下要求，设计电路，用笔代线在图4—18中画出相应的实物连接图。(导线不能交叉)
要求：
⑴ 只闭合S1时，红灯发光，绿灯不发光
⑵ S1、S2都闭合时，两灯都发光
⑶ 只闭合S2时，两灯均不发光
四、实验或探究题(共23分，第24、25、26题各7分，第27题2分)
24、如图4—19所示为某校学生在布置迎元旦联欢晚会会场上的一个情景．小莉同学将插头插入插座中，小彩灯发出了美丽的彩光，同学们高兴极了．可就在晚会快要开始时，小彩灯全部熄灭了，在场的物理老师很快查出故障，是这串小彩灯中的某一个灯丝烧断．如果要你将这个烧坏的小灯泡查出来，你会怎样查？简要说明你的方法．
25、如图4—20所示，由父亲、母亲、小孩组成的三口之家，要用投票方式决定是否在暑假赴香港旅行，如果小孩要去，且父母中至少有一位要去，则他籽就去旅游．请用三只开关，1节干电池和1只灯泡及若干导线设计一架票表决机，使灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游。并在右边的空白处画出与之对应的电路图。
26、小明是一个摄影“发烧友”。他想在自己的家里建立一个家庭冲洗室，需设计一个相片曝光箱．曝光箱内的电路要求是：箱内有两只灯泡，其中一只涂有红色．曝光箱外有两只开关，当闭合S1时只有红灯L1发光，这时可在红灯的照明下调整底片和相纸的位置，调好后闭合开关S2，则L1和L2均正常发光，使相纸感光．为了防止在放好相纸之前，由于操作失误而使L2发光，电路设计要求在S1闭合前，接通S2时L2并不发光．根据上述要求，请画出曝光箱内部的电路图，并将图4—21所示实物连成相应的工作电路．
27、要学好自然科学，需认真观察、积极思考并动手实验．下列是几位同学在学习和生活中遇到的问题，请你帮助解答：
学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接？”“当然是并联”小玲回答说．哪些现象能说明它们是并联的？
(举一例) .
学校： 班级： 姓名： 座号：
九年级物理（三） 1
