第五章《欧姆定律》巩固练习-2021-2022学年教科版九年级上册物理(word版无答案)

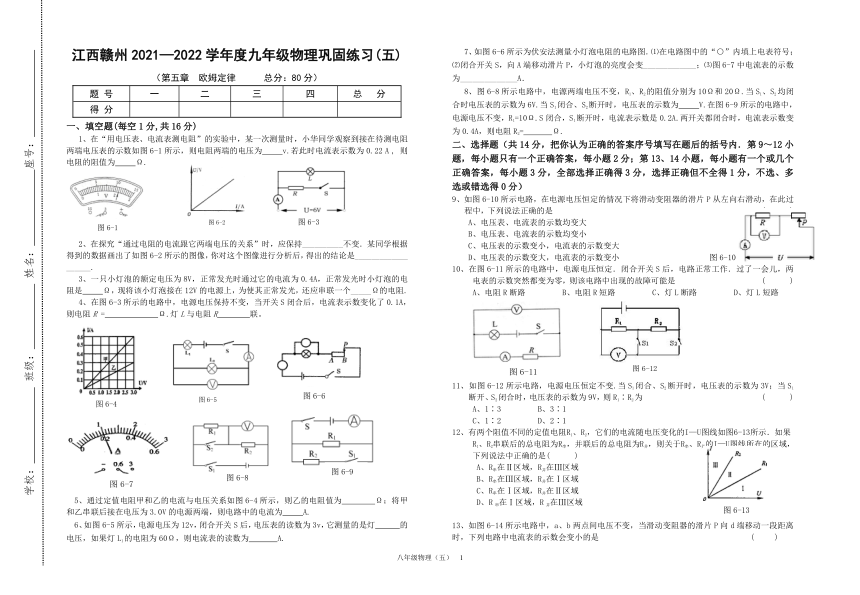

江西赣州2021—2022学年度九年级物理巩固练习(五)
（第五章 欧姆定律 总分：80分）
题 号 一 二 三 四 总 分
得 分
一、填空题(每空1分,共16分)
1、在“用电压表、电流表测电阻”的实验中，某一次测量时，小华同学观察到接在待测电阻两端电压表的示数如图6-1所示，则电阻两端的电压为 v.若此时电流表示数为0.22 A , 则电阻的阻值为 Ω.
2、在探究“通过电阻的电流跟它两端电压的关系”时，应保持__________不变．某同学根据得到的数据画出了如图6-2所示的图像，你对这个图像进行分析后，得出的结论是_____________ ______.
3、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，正常发光时小灯泡的电阻是 Ω，现将该小灯泡接在12V的电源上，为使其正常发光，还应串联一个_____Ω的电阻.
4、在图6-3所示的电路中，电源电压保持不变，当开关S闭合后，电流表示数变化了0.1A，则电阻R = Ω.灯L与电阻R 联。
5、通过定值电阻甲和乙的电流与电压关系如图6-4所示，则乙的电阻值为 Ω；将甲和乙串联后接在电压为3.0V的电源两端，则电路中的电流为 A.
6、如图6-5所示，电源电压为12v，闭合开关S后，电压表的读数为3v，它测量的是灯 的电压，如果灯L1的电阻为60Ω，则电流表的读数为 A.
7、如图6-6所示为伏安法测量小灯泡电阻的电路图．⑴在电路图中的“○”内填上电表符号；⑵闭合开关S，向A端移动滑片P，小灯泡的亮度会变_____________；⑶图6-7中电流表的示数为______________A．
8、图6-8所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω.当S1、S2均闭合时电压表的示数为6V.当S1闭合、S2断开时，电压表的示数为 V.在图6-9所示的电路中，电源电压不变，R1=10Ω.S闭合，S1断开时，电流表示数是0.2A.两开关都闭合时，电流表示数变为0.4A，则电阻R2= Ω.
二、选择题（共14分，把你认为正确的答案序号填写在题后的括号内．第9～12小题，每小题只有一个正确答案，每小题2分；第13、14小题，每小题有一个或几个正确答案，每小题3分，全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分）
9、如图6-10所示电路，在电源电压恒定的情况下将滑动变阻器的滑片P从左向右滑动，在此过程中，下列说法正确的是 ( )
A、电压表、电流表的示数均变大
B、电压表、电流表的示数均变小
C、电压表的示数变小，电流表的示数变大
D、电压表的示数变大，电流表的示数变小 图6-10
10、在图6-11所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是 ( )
A、电阻R断路 B、电阻R短路 C、灯L断路 D、灯L短路
11、如图6-12所示电路，电源电压恒定不变.当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V，则R1∶R2为 ( )
A、1∶3 B、3∶1
C、1∶2 D、2∶1
12、有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图6-13所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )
A、R串在Ⅱ区域，R并在Ⅲ区域
B、R串在Ⅲ区域，R并在Ⅰ区域
C、R串在Ⅰ区域，R并在Ⅱ区域
D、R串在Ⅰ区域，R并在Ⅲ区域
13、如图6-14所示电路中，a、b两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的示数会变小的是 ( )
14、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图6-15所示的四种电路(图中小灯泡规格相同)，其中可行的是： ( )
三、作图与计算题(共22分，第15小题4分，第16、17、18小题各6分)
15、现有电流表(量程0.6A、3A)，电压表(量程3V、15V)，滑动变阻器(阻值范围0—20Ω)，两节干电池(电压3V)，开关，导线若干。请你利用这些器材测未知电阻R(阻值约为10Ω)．
要求：(1)在虚线框内画出实验电路图；
(2)在图6-17中，根据电路图用笔画线代替导线连接实物图。
图6-17
16、如图6-20所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A， 请计算：
⑴电阻R2的阻值； ⑵电源电压；
17、我们可以用图6-21所示的电路图测量未知电阻RX的阻值．调节电路，当电压表示数U为14.0V时，电流表的示数为0.40A..
⑴计算RX的阻值；
⑵实际上，电流表是有电阻的，如果考虑到电流表的电阻值R表为0.5Ω，计算这时待测电阻R′X的阻值.
18、如图6-22所示，当开关S1闭合时，电流表A的示数为I1=1A；开关S1、S2同时闭合时，电流表A的示数为I2=1.5A.已知电阻R1=12Ω，求：
⑴电源的电压； ⑵电阻R2的大小.
图6-22
四、实验探究题(共28分，第19题8分，第20题7分，第21小题6分，第22小题7分)
19、为探究电流与电压、电阻的关系，小明将实物连接成如图6-23甲所示.
⑴ 请你指出图23甲中连接的错误之处：
①_____________________________________；②________________________________.
⑵ 请你将正确的电路图画在答题卡虚线框内.
⑶ 电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节
________________，使定值电阻两端的电压_____________.
⑷ 图6-23乙是实验中电流表的某次示数，则电流是___________A.要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_____________移动.
20、如图6-24所示为电流表、电压表测电阻的实物连接图.
(1) 在框内画出该实验的电路图


(2) 在闭合开关前，应将滑动变阻器滑片Ｐ滑到_______端(根据实物图作答)
(3) 在某次实验时，电流表和电压表示数如图6-25所示，其电流表示数为______A，电压表示数为_______V , 则该电阻的阻值为_______Ω.
(4) 分析表中的数据发现灯丝的电阻是变化的，这说明 .
21、如图6-26是探究电流与电压、电阻关系的实验电路图.
⑴ 由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了 法.
⑵ 实验探究分两步进行：a.保持电阻不变，探究电流与电压的关系；b.保持电压不变，探究电流与电阻的关系.图6-27是根据实验数据绘制的图像，其中正确表示电阻不变，电流随电压变化的图像是 图(选填“甲”或“乙”).
⑶ 在探究过程中，使用滑动变阻器R的目的是 .
⑷ 综合图6-27甲、乙图像可得到的结论是 .
22、谢敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池.
⑴ 该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3v不变，你认为发生故障的原因可能是___________________________________.(答对一种即可)
⑵ 清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图6-28丙所示，由此可知R=____Ω.你认为这个结果可靠吗 理由是____________________________________________.
学校： 班级： 姓名： 座号：
八年级物理（五） 1
