等高线地形图的实际应用

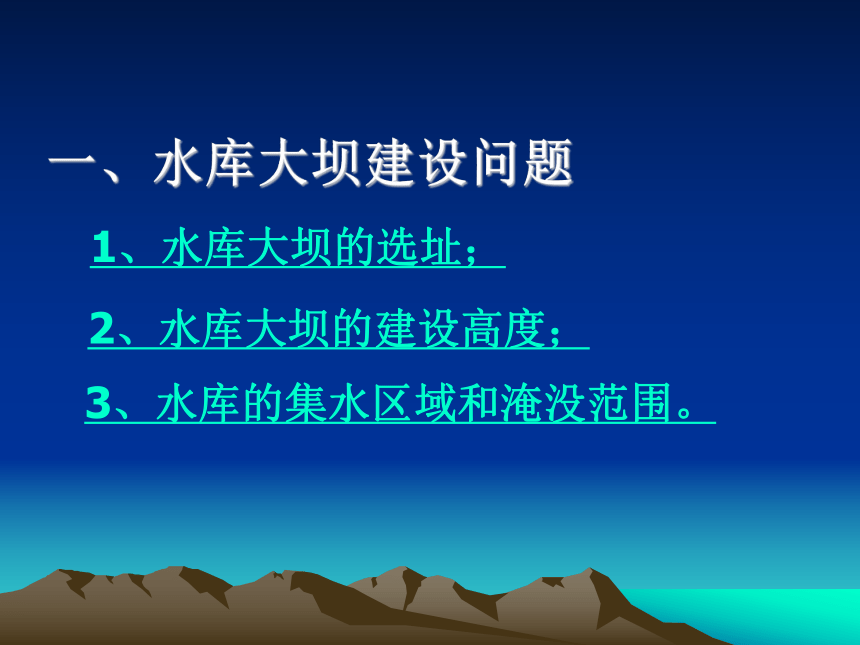

一、水库大坝建设问题
1、水库大坝的选址；
2、水库大坝的建设高度；
3、水库的集水区域和淹没范围。

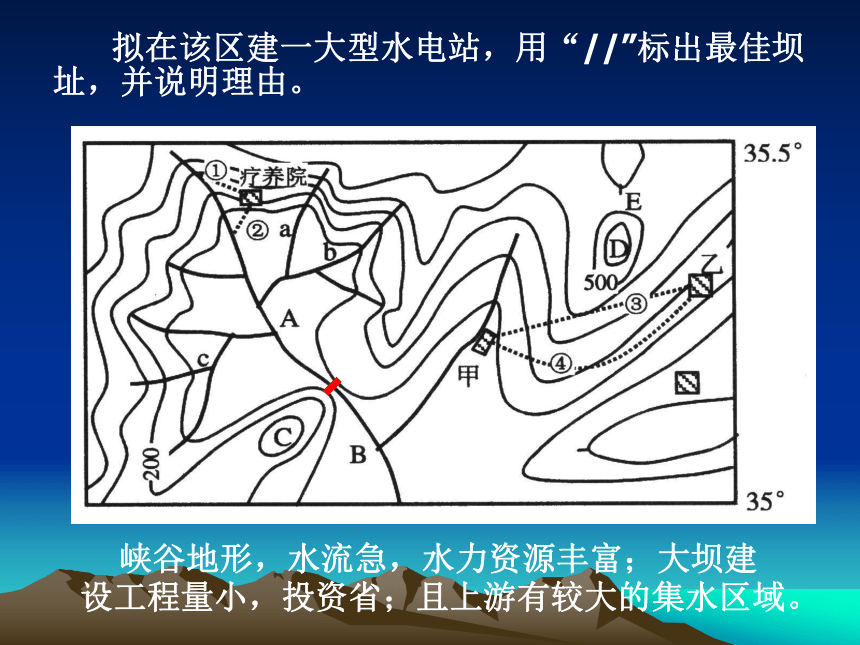

拟在该区建一大型水电站，用“//”标出最佳坝址，并说明理由。
峡谷地形，水流急，水力资源丰富；大坝建设工程量小，投资省；且上游有较大的集水区域。
水库大坝建设所考虑的自然条件：
（1）地形条件：口袋形地形,口小(峡谷)肚大。
（2）地质条件：尽量避开断层、地震多发地带和石灰岩广布地区。
（3）水分是否充足（即有无较大的集水区域） 。 （4）气候条件和河流水文特征（暴雨的频率、河流径流量的大小、河流的落差）

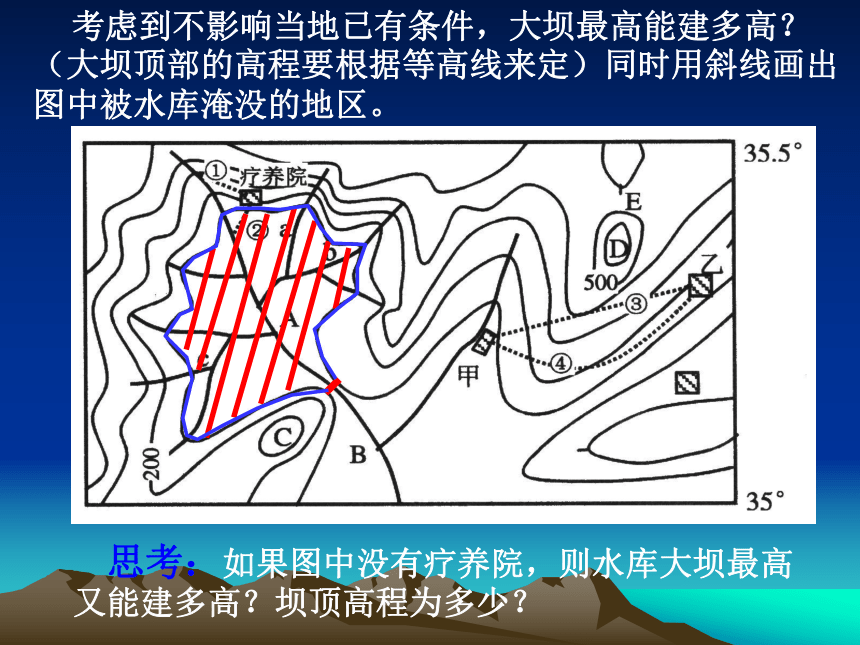

考虑到不影响当地已有条件，大坝最高能建多高？（大坝顶部的高程要根据等高线来定）同时用斜线画出图中被水库淹没的地区。
思考：如果图中没有疗养院，则水库大坝最高又能建多高？坝顶高程为多少？

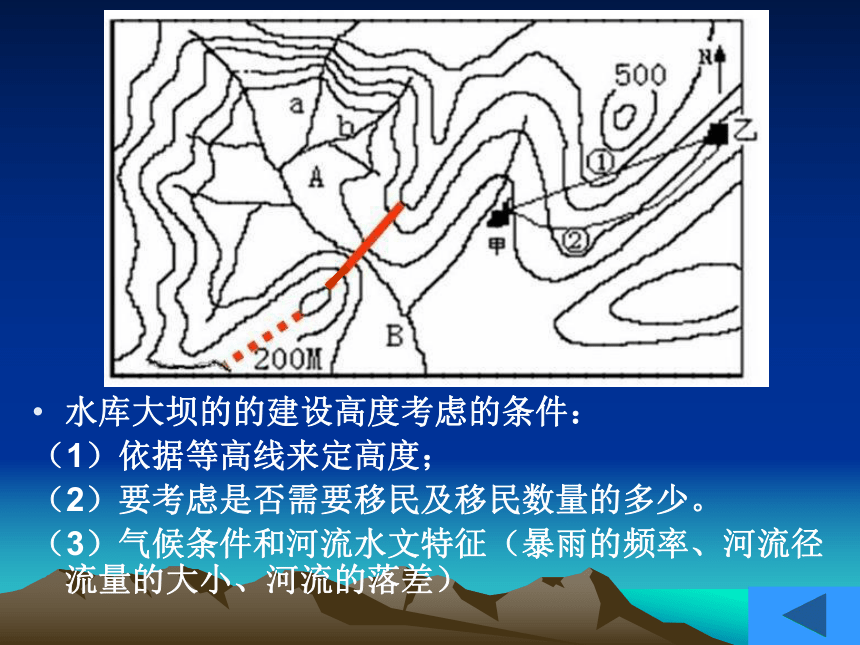

水库大坝的的建设高度考虑的条件：
（1）依据等高线来定高度；
（2）要考虑是否需要移民及移民数量的多少。
（3）气候条件和河流水文特征（暴雨的频率、河流径流量的大小、河流的落差）
水库的集水区域：沿流域分水岭即山脊线所包围的区域

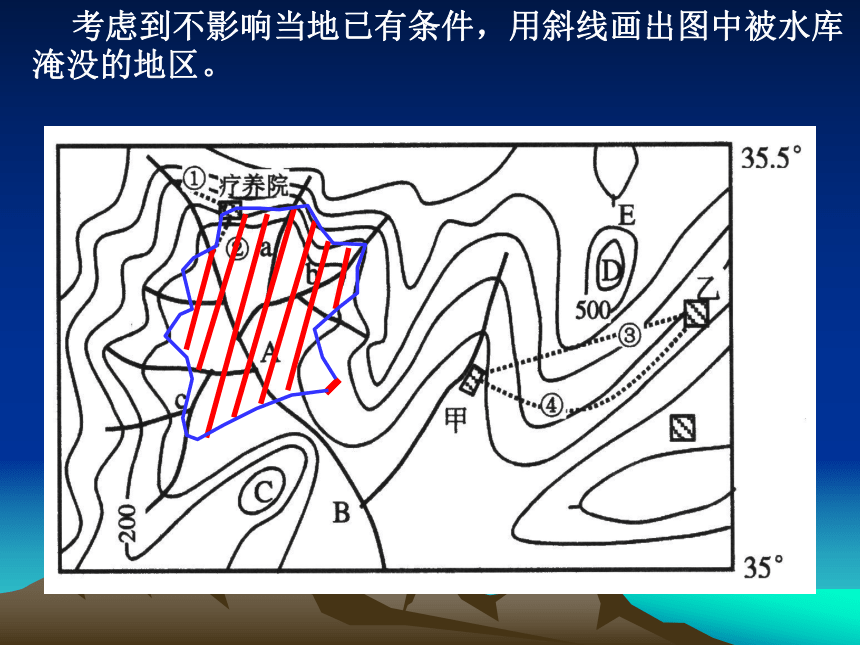

考虑到不影响当地已有条件，用斜线画出图中被水库淹没的地区。

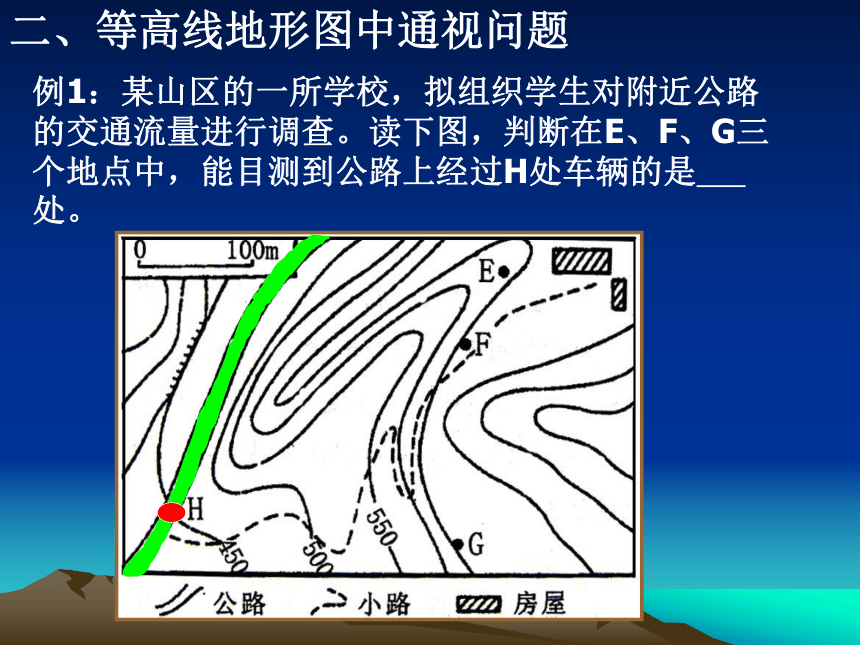

二、等高线地形图中通视问题
例1：某山区的一所学校，拟组织学生对附近公路的交通流量进行调查。读下图，判断在E、F、G三个地点中，能目测到公路上经过H处车辆的是 处。
　
方法1、绘制出地形剖面图
通过作地形剖面图来解决，如果过已知两点作的地形剖面图无山地或山脊阻挡，则两地可互相通视。
-200m
-100m
0m
100m
200m
300m
300m
200m
100m
0m
-100m
-200m
等高线
等深线
地形剖面图的绘制方法
-300m
-300m
A
B
如何绘制AB剖面线的地形剖面图
例2：某山区的一所学校，拟组织学生对附近公路的交通流量进行调查。读下图，判断在E、F、G三个地点中，能目测到公路上经过H处车辆的是 处。
通视问题：通过作地形剖面图来解决，如果过已知两点作的地形剖面图无山地或山脊阻挡，则两地可互相通视；注意题中要求，分析图中景观图是仰视或俯视可见。
A
B
丙地能看到B村吗？
①地能看到A村吗？
350
400
方法2：注意凸坡（等高线上疏下密）不可见，凹坡（等高线上密下疏）可见；
观测者的位置判断：
例3：读某地景观示意图(图甲)及其等高线地形图(图乙)，回答。
（1）该景观示意图绘制者应位于图乙中的
A.a点 B.b点
C.c点 D.d点
图甲
图乙
步骤1：定剖线
步骤2：定比例　　
步骤3：定基点
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
步骤４：画垂线
步骤5：画曲线
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
等高线地形图的实际应用
一、水库大坝建设问题
1、水库大坝的选址
2、水库大坝的建设高度
3、水库的集水区域和淹没范围
二、等高线地形图中通视问题
1、绘制出地形剖面图
2、注意凸坡（等高线上疏下密）不可见，凹坡（等高线上密下疏）可见；
