物理八年级人教新课标版3.2生活中透镜

(共35张PPT)

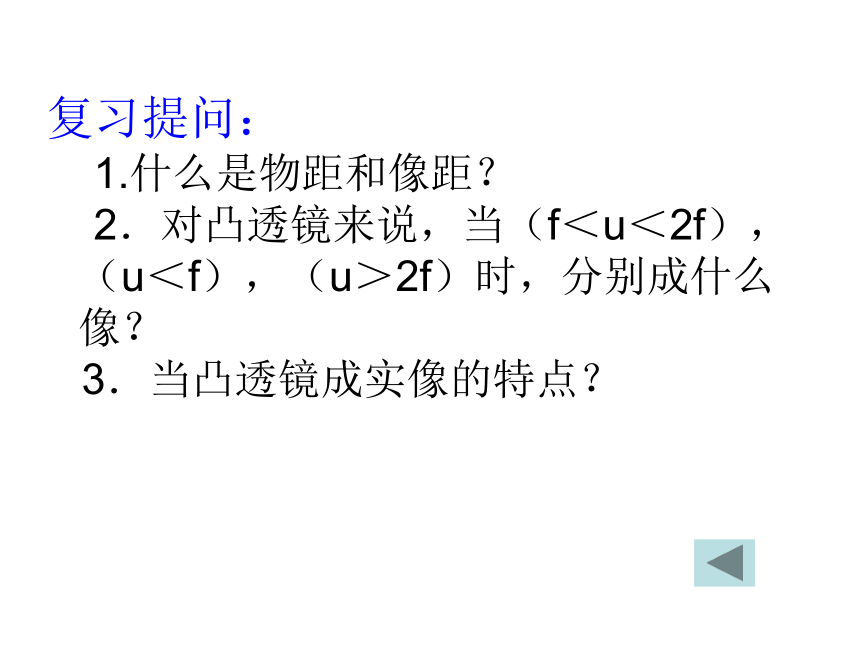

复习提问：
1.什么是物距和像距？
2．对凸透镜来说，当（f＜u＜2f），（u＜f），（u＞2f）时，分别成什么像？
3．当凸透镜成实像的特点？

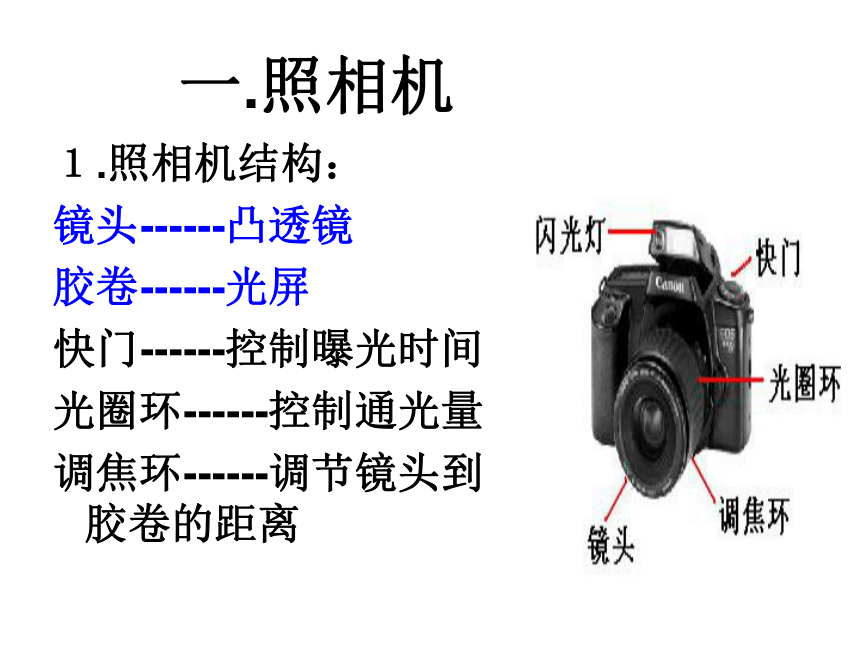

一.照相机
１.照相机结构：
镜头------凸透镜
胶卷------光屏
快门------控制曝光时间
光圈环------控制通光量
调焦环------调节镜头到胶卷的距离

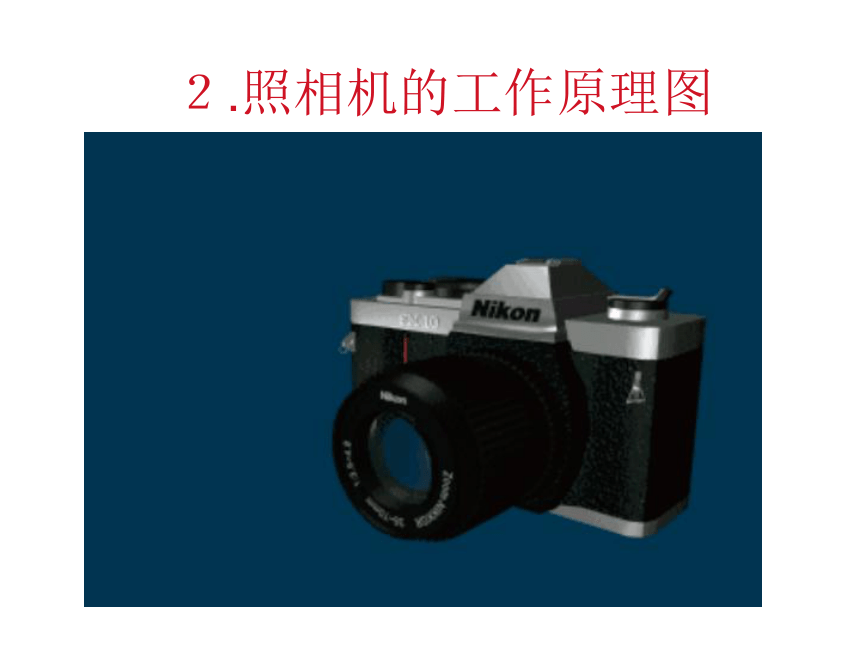

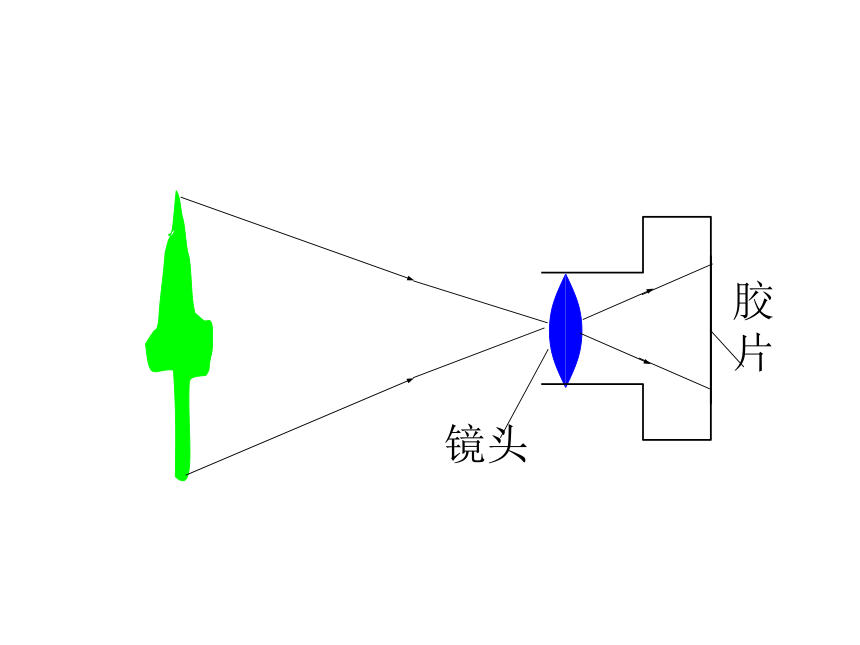

２.照相机的工作原理图
镜头
胶
片

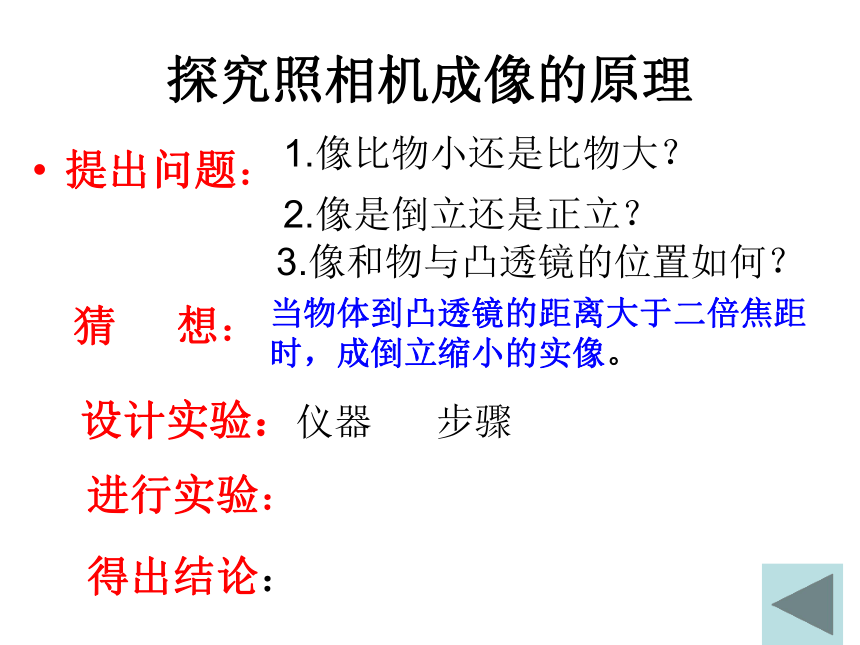

探究照相机成像的原理
提出问题：
1.像比物小还是比物大？
2.像是倒立还是正立？
3.像和物与凸透镜的位置如何？
猜 想：
当物体到凸透镜的距离大于二倍焦距时，成倒立缩小的实像。
设计实验：仪器 步骤
进行实验：
得出结论：

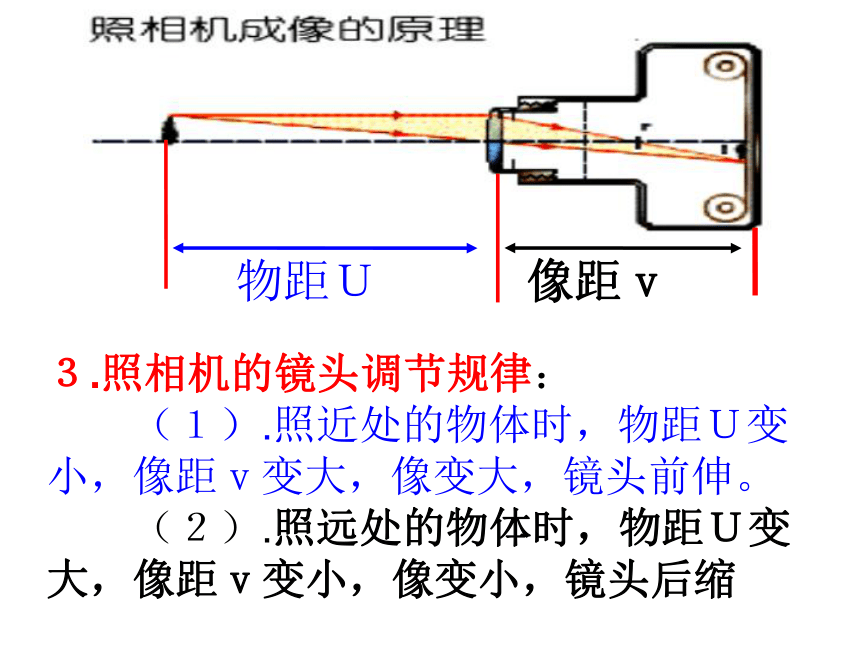

2.照相机的原理：
当物体到凸透镜的距离大于二倍焦距时，成倒立缩小的实像。
物距Ｕ
像距ｖ
３.照相机的镜头调节规律：
　　（１）.照近处的物体时，物距Ｕ变小，像距ｖ变大，像变大，镜头前伸。
　　（２）.照远处的物体时，物距Ｕ变大，像距ｖ变小，像变小，镜头后缩
摄像机
监控摄像头
　　给喜洋洋照的像太小了，要想得到大的像，照相机应离它　　镜头应
小
向前伸
幻灯机
二.投影仪
１.投影仪结构：
镜头------凸透镜
平面镜------改变光的传播方向
银幕------光屏
探究投影仪成像的原理
提出问题：
猜 想：
设计实验：
进行实验：
当物体到凸透镜的距离大于一倍焦距小于二倍焦距时，成倒立放大的实像
得出结论：
２.投影仪的原理
当物体到凸透镜的距离大于一倍焦距小于二倍焦距时，成倒立放大的实像。
３.投影仪调节规律：
（１）.投影仪离银幕越远，像距v越大，像也越大
物距U越小，镜头向下调。
（２）.投影仪离银幕越近，像距v越小，像也越小
物距U越大，镜头向上调。
Ｕ
Ｖ
电影放映机
多媒体放映机
　　投影仪的银幕上像太大了，投影仪应离银幕　　，镜头向　　调　。　　　
思考：
近
上
u
v
三.放大镜的放大效果
探究放大镜成像的原理
提出问题：
猜 想：
设计实验：
进行实验：
当物体到凸透镜的距离小于一倍焦距成正立放大的虚像
得出结论：
放大镜
①实际上是凸透镜
②原理：当物体到凸透镜的距离小于一倍焦距成正立放大的虚像
2F
F
F
F
F
实像
实像是实际折射光线会聚而成,能用光屏承接,眼睛能看到像.
虚像是实际折射光线的反向延长线会聚而成,不能用光屏承接,眼睛能看到像.
虚像
四.实像和虚像
①实像：实际光线会聚而成。
能看见光屏能接到，凸透镜成像中物像异侧
②虚像：不是实际光线会聚而成的
能看见光屏不能接到，凸透镜成像中物像同侧
③注意区别：
面镜由反射成像，透镜由折射成像。
生活中的透镜
小结
１.照相机，投影仪，放大镜的成像原理。
２.实像和虚像的区别。
当 堂 练 习
D
B
1.下列不是透镜在生活中的应用的是:
A.照相机 B.放大镜 C.投影仪 D.潜望镜
2.物体通过下列光学器件可以成放大的实像的是:
A.照相机 B.投影仪 C.放大镜 D.平面镜
3.常用体温计的刻度部分为三棱体,横截面
如图,其正面呈圆弧形,这样就可看清体温计
内极细的水银柱,以便于读数,这是因为圆弧
形玻璃的作用相当于______,使我们能看到
水银柱放大后的____像。
凸透镜
虚
４现有五种光学元件：①平面镜②凹面镜③凸面镜④凹透镜⑤凸透镜，把下列器材所使用的上述光学元件填入相应的空格内。
潜望镜　 　　；探照灯　　　；幻灯机　；　　
交通镜　 　　；放大镜　 　　；近视镜　。　　
５.清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了____镜的功能，形成了____像，这是由于光的____射现象的结果。
①
②
⑤
③
⑤
④
6、若要使照相底片上的景物大一些，照相机离被照景物远一些还是近一些？
（近一些）
（投影仪向后移；镜头向下移）
7、使用投影仪时；已在银幕上得到一个清晰的像，如果要使银幕上的像更大一些，保持银幕不动，需将投影仪和镜头分别向前移还是向后移？
