4.4光的折射 同步练习 2021-2022学年人教版八年级物理上册（有答案）

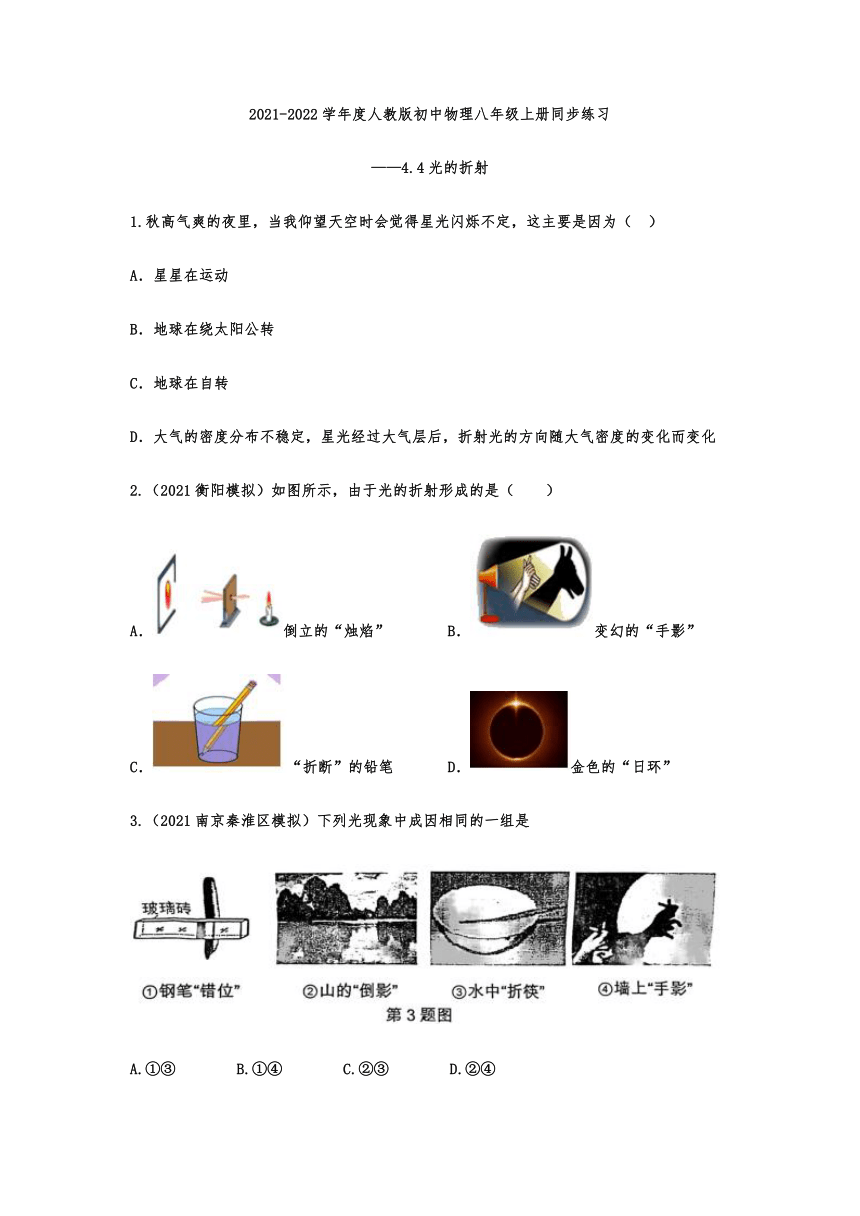

2021-2022学年度人教版初中物理八年级上册同步练习
——4.4光的折射
1.秋高气爽的夜里，当我仰望天空时会觉得星光闪烁不定，这主要是因为（ ）
A．星星在运动
B．地球在绕太阳公转
C．地球在自转
D．大气的密度分布不稳定，星光经过大气层后，折射光的方向随大气密度的变化而变化
2.（2021衡阳模拟）如图所示，由于光的折射形成的是（　　）
A．倒立的“烛焰” B．变幻的“手影”
C．“折断”的铅笔 D．金色的“日环”
3.（2021南京秦淮区模拟）下列光现象中成因相同的一组是
A.①③ B.①④ C.②③ D.②④

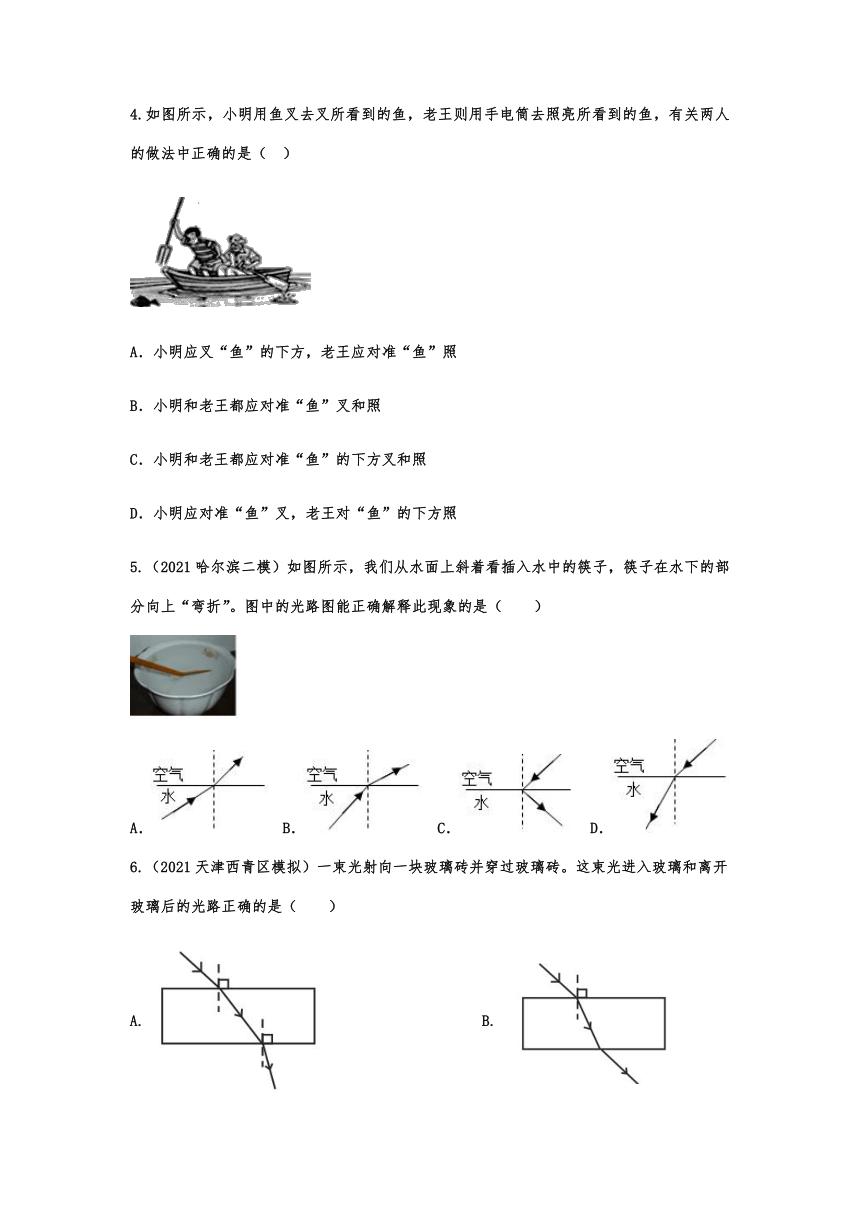

4.如图所示，小明用鱼叉去叉所看到的鱼，老王则用手电筒去照亮所看到的鱼，有关两人的做法中正确的是（ ）
A．小明应叉“鱼”的下方，老王应对准“鱼”照
B．小明和老王都应对准“鱼”叉和照
C．小明和老王都应对准“鱼”的下方叉和照
D．小明应对准“鱼”叉，老王对“鱼”的下方照
5.（2021哈尔滨二模）如图所示，我们从水面上斜着看插入水中的筷子，筷子在水下的部分向上“弯折”。图中的光路图能正确解释此现象的是（　　）
A． B． C． D．
6.（2021天津西青区模拟）一束光射向一块玻璃砖并穿过玻璃砖。这束光进入玻璃和离开玻璃后的光路正确的是（　　）
A. B.
C. D.

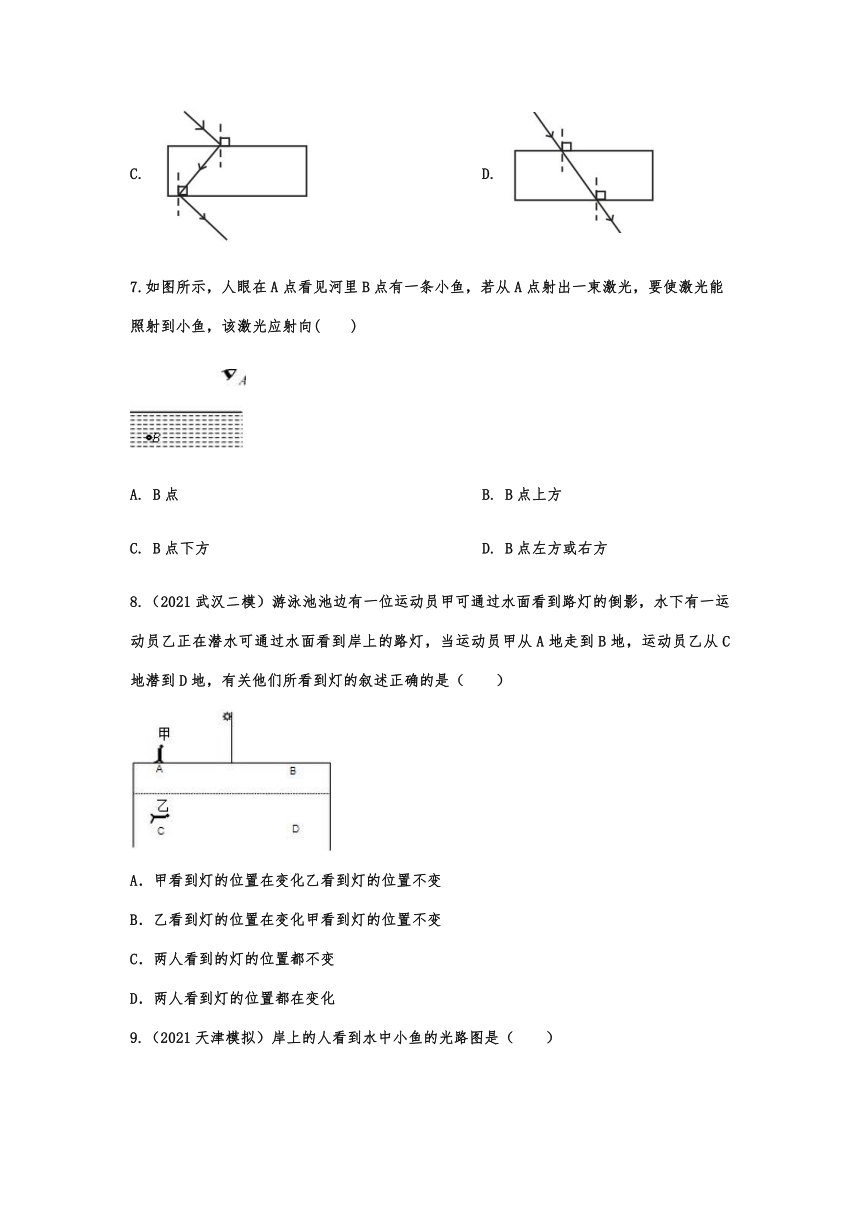

7.如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向( )
A. B点 B. B点上方
C. B点下方 D. B点左方或右方
8.（2021武汉二模）游泳池池边有一位运动员甲可通过水面看到路灯的倒影，水下有一运动员乙正在潜水可通过水面看到岸上的路灯，当运动员甲从A地走到B地，运动员乙从C地潜到D地，有关他们所看到灯的叙述正确的是（　　）
A．甲看到灯的位置在变化乙看到灯的位置不变
B．乙看到灯的位置在变化甲看到灯的位置不变
C．两人看到的灯的位置都不变
D．两人看到灯的位置都在变化
9.（2021天津模拟）岸上的人看到水中小鱼的光路图是（　　）
A． B． C． D．

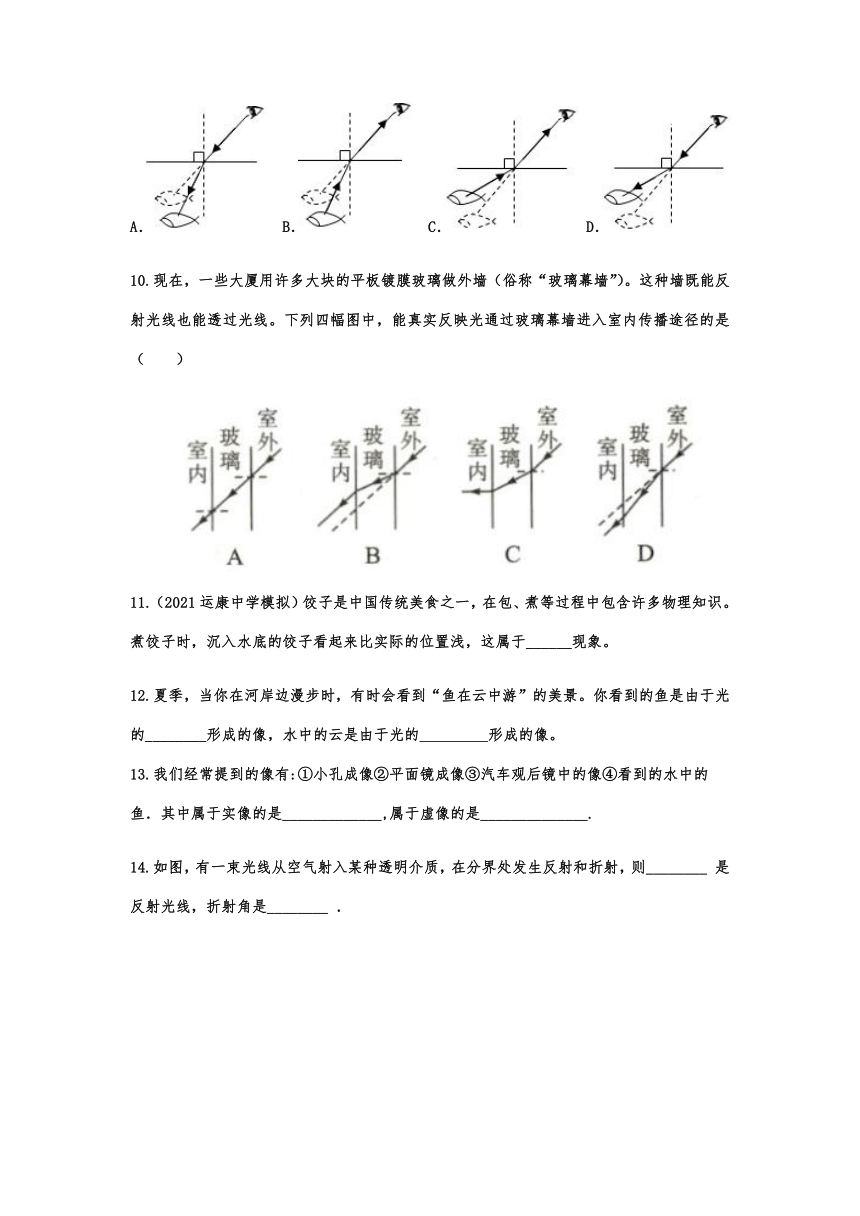

10.现在，一些大厦用许多大块的平板镀膜玻璃做外墙（俗称“玻璃幕墙”）。这种墙既能反射光线也能透过光线。下列四幅图中，能真实反映光通过玻璃幕墙进入室内传播途径的是（ ）
11.（2021运康中学模拟）饺子是中国传统美食之一，在包、煮等过程中包含许多物理知识。煮饺子时，沉入水底的饺子看起来比实际的位置浅，这属于______现象。
12.夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景。你看到的鱼是由于光的________形成的像，水中的云是由于光的 形成的像。
13.我们经常提到的像有:①小孔成像②平面镜成像③汽车观后镜中的像④看到的水中的鱼．其中属于实像的是_____________,属于虚像的是______________.

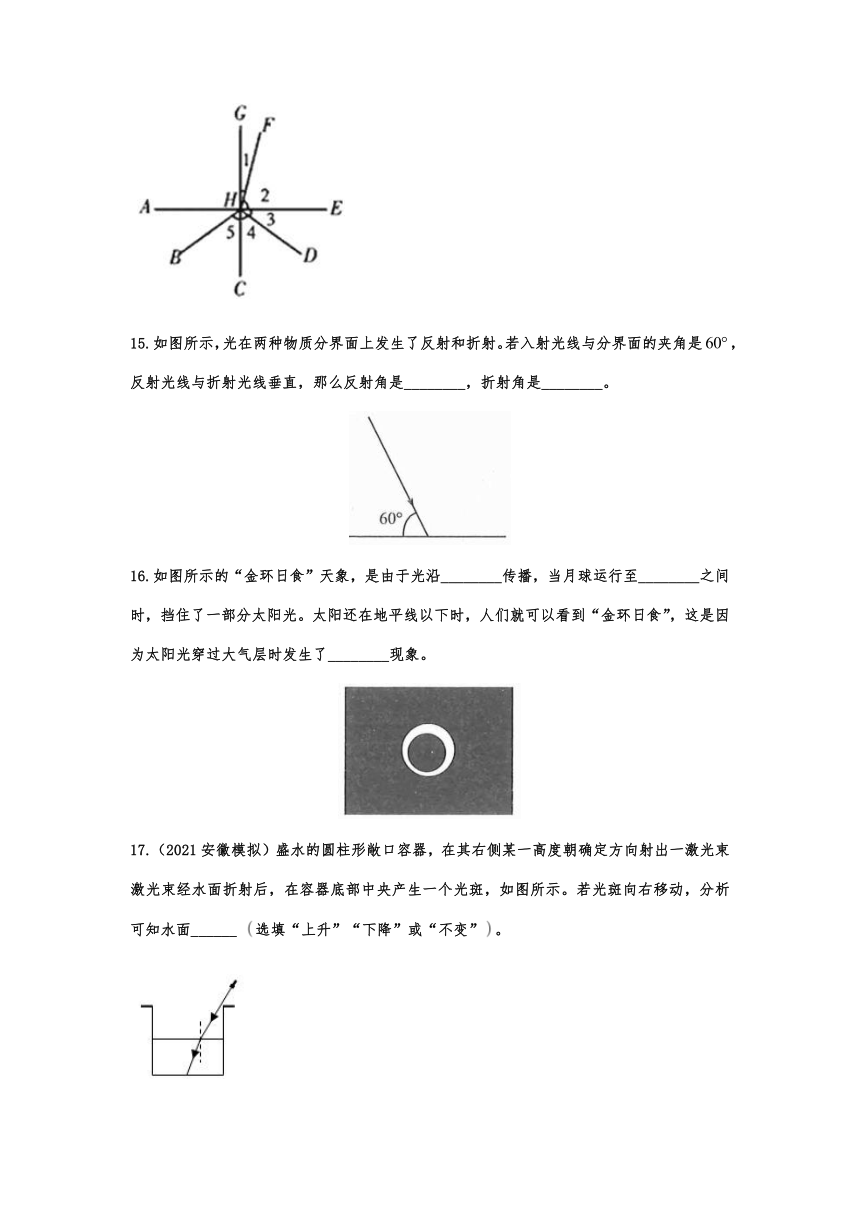

14.如图，有一束光线从空气射入某种透明介质，在分界处发生反射和折射，则________ 是反射光线，折射角是________ ．
15.如图所示，光在两种物质分界面上发生了反射和折射。若入射光线与分界面的夹角是，反射光线与折射光线垂直，那么反射角是________，折射角是________。
16.如图所示的“金环日食”天象，是由于光沿________传播，当月球运行至________之间时，挡住了一部分太阳光。太阳还在地平线以下时，人们就可以看到“金环日食”，这是因为太阳光穿过大气层时发生了________现象。
17.（2021安徽模拟）盛水的圆柱形敞口容器，在其右侧某一高度朝确定方向射出一激光束激光束经水面折射后，在容器底部中央产生一个光斑，如图所示。若光斑向右移动，分析可知水面______ 选填“上升”“下降”或“不变”。
18.（2021南京秦淮区模拟）公园里有一座桥，桥下水深为2m，桥上一彩灯距水面3m，该彩灯的“倒影”是 像（选填“虚”或“实”），若湖水上涨了0.3m后该彩灯的“倒影距水面 m，像的大小将（选填“变大”、“变小”或“不变”）。小明站在桥上看到水中的鱼是由于光的 形成的虚像.
19.（2021陕西模拟）一束光AO从空气斜射到水面，请在图中画出折射光线OB和反射光线OC的大致位置。
20.（2021福建模拟）如图甲所示，展示了“小荷才露尖尖角。早有蜻蜓立上头”的美景，此时在水下有一条鱼儿在欣赏荷叶上的蜻蜓，请利用所学光学知识在图乙中，画出小鱼是如何看到蜻蜓的。
21．（2021贵阳模拟）一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
22.如图所示，一束光线垂直射到玻璃砖的一个面。作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹。要求在斜面处标出法线。
23.如图所示，光斜射到空气和玻璃的分界面时，发生反射和折射，在图中标出反射角并用箭头标出折射光线的传播方向。
24.（2021昆明二模）如图所示，一束平行光垂直射向盛水的透明烧杯，在烧杯底部放置一块平面镜，光线最终从水面射出，请完成光路图。
25．（2021成都模拟）如图甲所示，水中S处有一条鱼，小明看到的鱼的像的位置为S′，请你在图中做出一条S发出的入射光线，及其经过水面折射后射入人眼的折射光线。
26.（2021衡阳模拟）如图，光源S发出的一条光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路。
27.（2021海南模拟）小林在探究光的折射规律时发现：当光由玻璃或水斜射入空气发生反射和折射时，不断加大入射角会发生折射光消失而反射光却变得更亮的情况。老师告诉他这是光 的全反射现象。课后，小林查到光从玻璃射向空气时的一些数据如下表：
表中数据说明：
（1）光从玻璃斜射向空气时，反射能量随着入射角的增大而　 　，当入射角达 到　 　时，反射能量达到 100%，就发生了全反射现象。
（2）根据上述现象和规律，当一束光从空容器的底部斜向上射向器壁时，光斑落 在右侧器壁上的 A 点，如图所示。现向容器中缓慢加水到　 　位置，右侧器壁 上的光斑仍在 A 点。
28.（2021泰州海陵学校模拟）在探究光的折射规律时，从水面上方看水中的物体变浅了。为了确定水中物体所成像的位置，某学习小组进行了如下探究：
A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b到水面的距离为　 　cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是：　 　
（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示　 　。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如表所示。根据表中数据，请在图乙坐标中描点作出、v﹣u关系图线。由图线可知，v与u成　 　（选填“正比”、“反比”）。
29.小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指．他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因．下面是小明的探究过程：
根据光经过的路径，首先想到了这种现象与光的折射有关．为此他根据光从水中射向空气的光路进行了推测，如图所示．光从水中斜射入空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大．那么，当入射角增大到某一值时，会不会……
(1)小明的推测是__________________．
(2)小明为了验证自己的推测，进行了如图所示的实验．实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到______________，证实了自己的推测 ．
(3)当光从空气射向水中时，也会出现“看不见”现象吗？说出你的观点并解释：_______．
2021-2022学年度人教版初中物理八年级上册同步练习
——4.4光的折射参考答案
1.秋高气爽的夜里，当我仰望天空时会觉得星光闪烁不定，这主要是因为（ ）
A．星星在运动
B．地球在绕太阳公转
C．地球在自转
D．大气的密度分布不稳定，星光经过大气层后，折射光的方向随大气密度的变化而变化
【答案】D
2.（2021衡阳模拟）如图所示，由于光的折射形成的是（　　）
A．倒立的“烛焰” B．变幻的“手影”
C．“折断”的铅笔 D．金色的“日环”
【答案】C。
3.（2021南京秦淮区模拟）下列光现象中成因相同的一组是
A.①③ B.①④ C.②③ D.②④
【答案】A
4.如图所示，小明用鱼叉去叉所看到的鱼，老王则用手电筒去照亮所看到的鱼，有关两人的做法中正确的是（ ）
A．小明应叉“鱼”的下方，老王应对准“鱼”照
B．小明和老王都应对准“鱼”叉和照
C．小明和老王都应对准“鱼”的下方叉和照
D．小明应对准“鱼”叉，老王对“鱼”的下方照
【答案】A
5.（2021哈尔滨二模）如图所示，我们从水面上斜着看插入水中的筷子，筷子在水下的部分向上“弯折”。图中的光路图能正确解释此现象的是（　　）
A． B． C． D．
【答案】B
6.（2021天津西青区模拟）一束光射向一块玻璃砖并穿过玻璃砖。这束光进入玻璃和离开玻璃后的光路正确的是（　　）
A. B.
C. D.
【答案】B
7.如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向( )
A. B点 B. B点上方
C. B点下方 D. B点左方或右方
【答案】A
8.（2021武汉二模）游泳池池边有一位运动员甲可通过水面看到路灯的倒影，水下有一运动员乙正在潜水可通过水面看到岸上的路灯，当运动员甲从A地走到B地，运动员乙从C地潜到D地，有关他们所看到灯的叙述正确的是（　　）
A．甲看到灯的位置在变化乙看到灯的位置不变
B．乙看到灯的位置在变化甲看到灯的位置不变
C．两人看到的灯的位置都不变
D．两人看到灯的位置都在变化
【答案B
9.（2021天津模拟）岸上的人看到水中小鱼的光路图是（　　）
A． B． C． D．
【答案】B。
10.现在，一些大厦用许多大块的平板镀膜玻璃做外墙（俗称“玻璃幕墙”）。这种墙既能反射光线也能透过光线。下列四幅图中，能真实反映光通过玻璃幕墙进入室内传播途径的是（ ）
【答案】B
11.（2021运康中学模拟）饺子是中国传统美食之一，在包、煮等过程中包含许多物理知识。煮饺子时，沉入水底的饺子看起来比实际的位置浅，这属于______现象。
【答案】 光的折射
12.夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景。你看到的鱼是由于光的________形成的像，水中的云是由于光的 形成的像。
【答案】折射 反射
13.我们经常提到的像有:①小孔成像②平面镜成像③汽车观后镜中的像④看到的水中的鱼．其中属于实像的是_____________,属于虚像的是______________.
【答案】 (1). ① (2). ②③④
14.如图，有一束光线从空气射入某种透明介质，在分界处发生反射和折射，则________ 是反射光线，折射角是________ ．
【答案】 (1). HD (2). ∠1
15.如图所示，光在两种物质分界面上发生了反射和折射。若入射光线与分界面的夹角是，反射光线与折射光线垂直，那么反射角是________，折射角是________。
【答案】
16.如图所示的“金环日食”天象，是由于光沿________传播，当月球运行至________之间时，挡住了一部分太阳光。太阳还在地平线以下时，人们就可以看到“金环日食”，这是因为太阳光穿过大气层时发生了________现象。
【答案】直线 太阳和地球 折射
17.（2021安徽模拟）盛水的圆柱形敞口容器，在其右侧某一高度朝确定方向射出一激光束激光束经水面折射后，在容器底部中央产生一个光斑，如图所示。若光斑向右移动，分析可知水面______ 选填“上升”“下降”或“不变”。
【答案】上升
18.（2021南京秦淮区模拟）公园里有一座桥，桥下水深为2m，桥上一彩灯距水面3m，该彩灯的“倒影”是 像（选填“虚”或“实”），若湖水上涨了0.3m后该彩灯的“倒影距水面 m，像的大小将（选填“变大”、“变小”或“不变”）。小明站在桥上看到水中的鱼是由于光的 形成的虚像.
【答案】虚：2.7；不变；折射
19.（2021陕西模拟）一束光AO从空气斜射到水面，请在图中画出折射光线OB和反射光线OC的大致位置。
【答案】
20.（2021福建模拟）如图甲所示，展示了“小荷才露尖尖角。早有蜻蜓立上头”的美景，此时在水下有一条鱼儿在欣赏荷叶上的蜻蜓，请利用所学光学知识在图乙中，画出小鱼是如何看到蜻蜓的。
【答案】解：如图所示。
21．（2021贵阳模拟）一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。
【答案】
（1）图中已过入射点画出法线，且已知反射光线，根据反射光线与入射光线分居法线两侧，反射角等于入射角，在法线右侧的水中画出入射光线；
（2）光由水中斜射进入空气中时，折射光线向远离法线方向偏折，根据折射光线、入射光线分居法线两侧，折射角大于入射角，在法线左侧的空气中画出折射光线。如图所示：
22.如图所示，一束光线垂直射到玻璃砖的一个面。作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹。要求在斜面处标出法线。
【答案】如图所示
23.如图所示，光斜射到空气和玻璃的分界面时，发生反射和折射，在图中标出反射角并用箭头标出折射光线的传播方向。
【答案】如图所示
24.（2021昆明二模）如图所示，一束平行光垂直射向盛水的透明烧杯，在烧杯底部放置一块平面镜，光线最终从水面射出，请完成光路图。
【答案】
（1）光线从空气垂直射入水中时，光线的方向不变；
（2）光在平面镜上发生反射，先画出法线，再根据反射光线和入射光线分居法线的两侧，反射角等于入射角画出反射光线；
（3）光从水中斜射入空气中时发生折射，先画法线，再根据折射光线和入射光线分居法线的两侧，且折射角大于入射角，画出折射光线，如图所示：
25．（2021成都模拟）如图甲所示，水中S处有一条鱼，小明看到的鱼的像的位置为S′，请你在图中做出一条S发出的入射光线，及其经过水面折射后射入人眼的折射光线。
【答案】
人能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线沿直线看到的，所以S′和人眼的连线，与水面的交点即为入射点；连接S和入射点即为入射光线，入射点到人眼的连线为折射光线，如图所示：
26.（2021衡阳模拟）如图，光源S发出的一条光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路。
【答案】解：过入射点作法线，根据反射角等于入射角作出这条入射光线射到竖直放置的平面镜上的反射光线，再根据当光从空气斜射入水中时，折射角小于入射角。作出其折射光线，如下图所示。
27.（2021海南模拟）小林在探究光的折射规律时发现：当光由玻璃或水斜射入空气发生反射和折射时，不断加大入射角会发生折射光消失而反射光却变得更亮的情况。老师告诉他这是光 的全反射现象。课后，小林查到光从玻璃射向空气时的一些数据如下表：
表中数据说明：
（1）光从玻璃斜射向空气时，反射能量随着入射角的增大而　 　，当入射角达 到　 　时，反射能量达到 100%，就发生了全反射现象。
（2）根据上述现象和规律，当一束光从空容器的底部斜向上射向器壁时，光斑落 在右侧器壁上的 A 点，如图所示。现向容器中缓慢加水到　 　位置，右侧器壁 上的光斑仍在 A 点。
【答案】（1）增大； 41.8； （2）A点或A点以上。
28.（2021泰州海陵学校模拟）在探究光的折射规律时，从水面上方看水中的物体变浅了。为了确定水中物体所成像的位置，某学习小组进行了如下探究：
A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b到水面的距离为　 　cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是：　 　
（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示　 　。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如表所示。根据表中数据，请在图乙坐标中描点作出、v﹣u关系图线。由图线可知，v与u成　 　（选填“正比”、“反比”）。
【答案】（1）8.20；（2）像到平面镜的距离和物到平面镜的距离相等；（3）灯泡a的深度；（4）正比。
29.小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指．他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因．下面是小明的探究过程：
根据光经过的路径，首先想到了这种现象与光的折射有关．为此他根据光从水中射向空气的光路进行了推测，如图所示．光从水中斜射入空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大．那么，当入射角增大到某一值时，会不会……
(1)小明的推测是__________________．
(2)小明为了验证自己的推测，进行了如图所示的实验．实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到______________，证实了自己的推测 ．
(3)当光从空气射向水中时，也会出现“看不见”现象吗？说出你的观点并解释：_______．
【答案】 (1). 折射光线消失 (2). 光斑消失 (3). 不会，光从空气斜射入水中时，折射角始终小于入射角
