第四章 专题训练 光现象作图

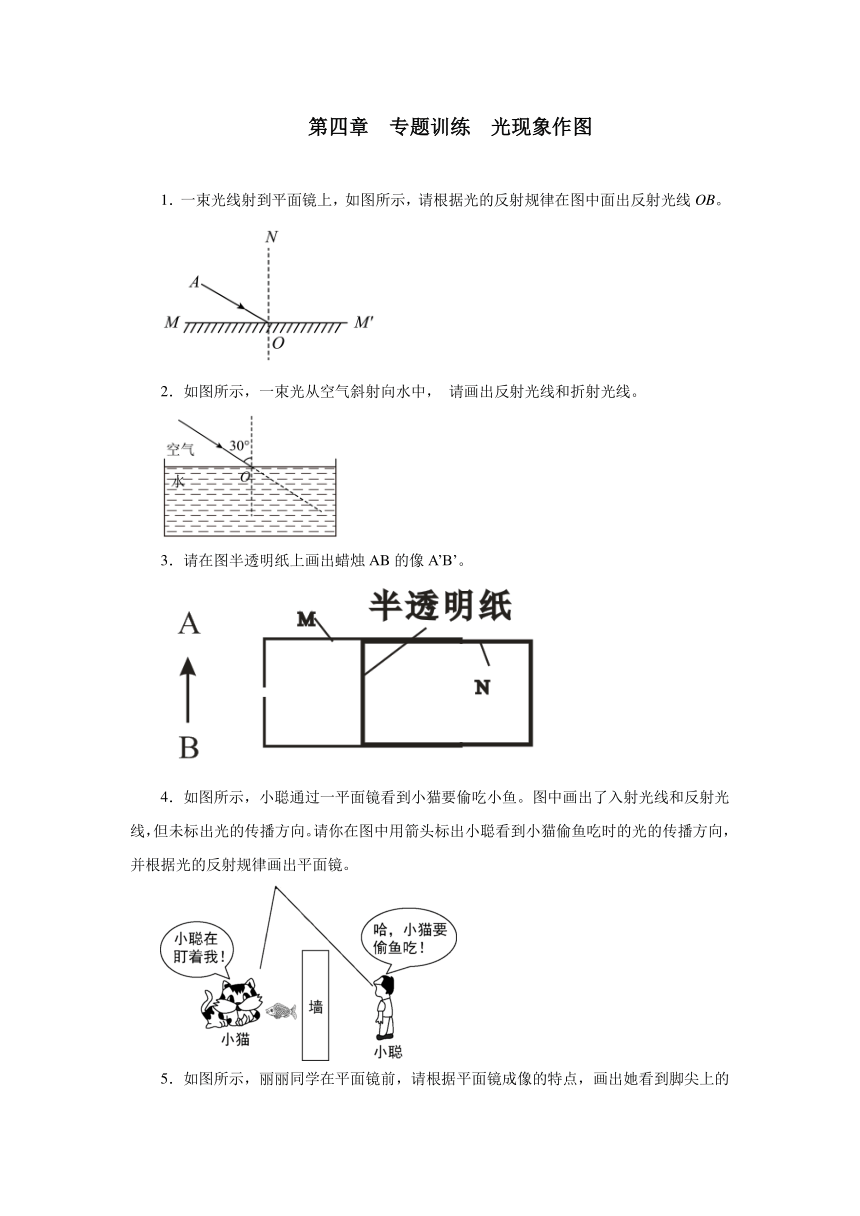

1．一束光线射到平面镜上，如图所示，请根据光的反射规律在图中面出反射光线OB。
2．如图所示，一束光从空气斜射向水中， 请画出反射光线和折射光线。
3．请在图半透明纸上画出蜡烛AB的像A’B’。
4．如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

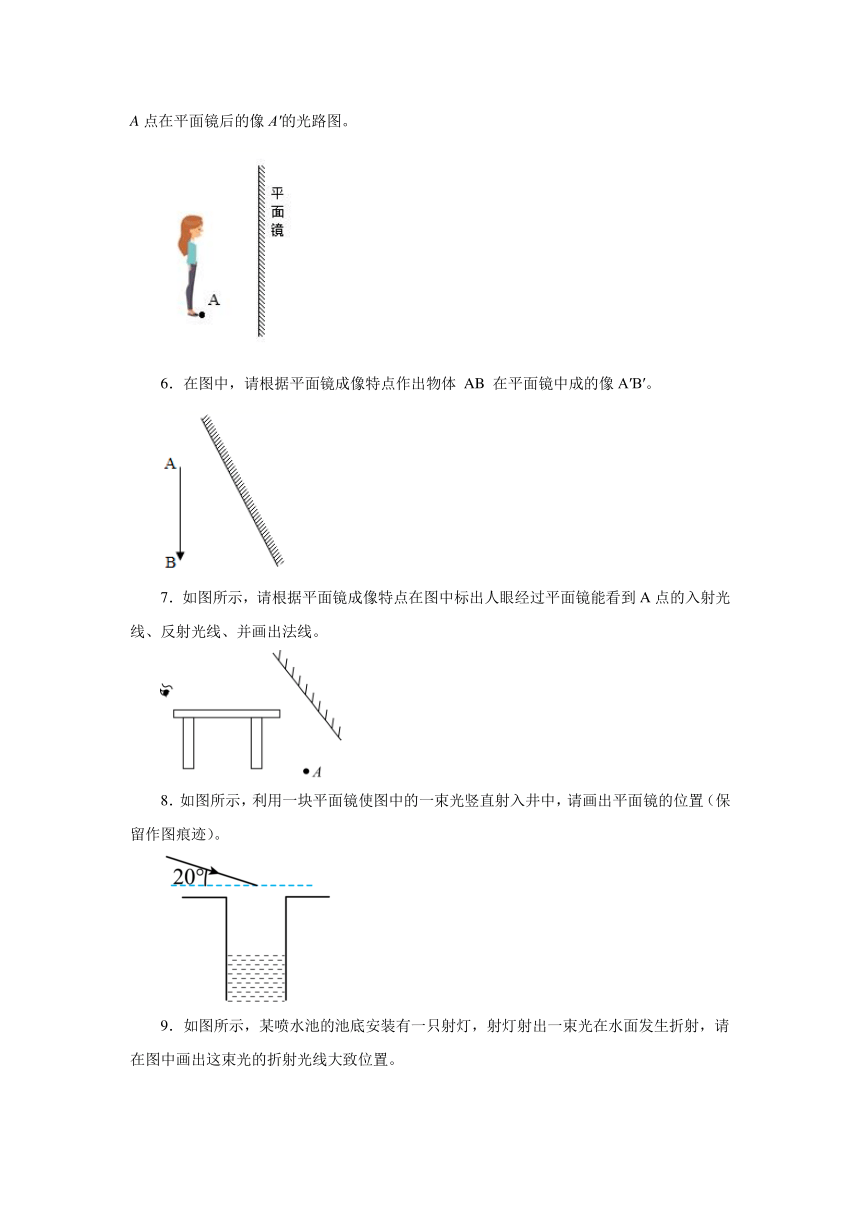

5．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。
6．在图中，请根据平面镜成像特点作出物体 AB 在平面镜中成的像A′B′。
7．如图所示，请根据平面镜成像特点在图中标出人眼经过平面镜能看到A点的入射光线、反射光线、并画出法线。
8．如图所示，利用一块平面镜使图中的一束光竖直射入井中，请画出平面镜的位置（保留作图痕迹）。
9．如图所示，某喷水池的池底安装有一只射灯，射灯射出一束光在水面发生折射，请在图中画出这束光的折射光线大致位置。

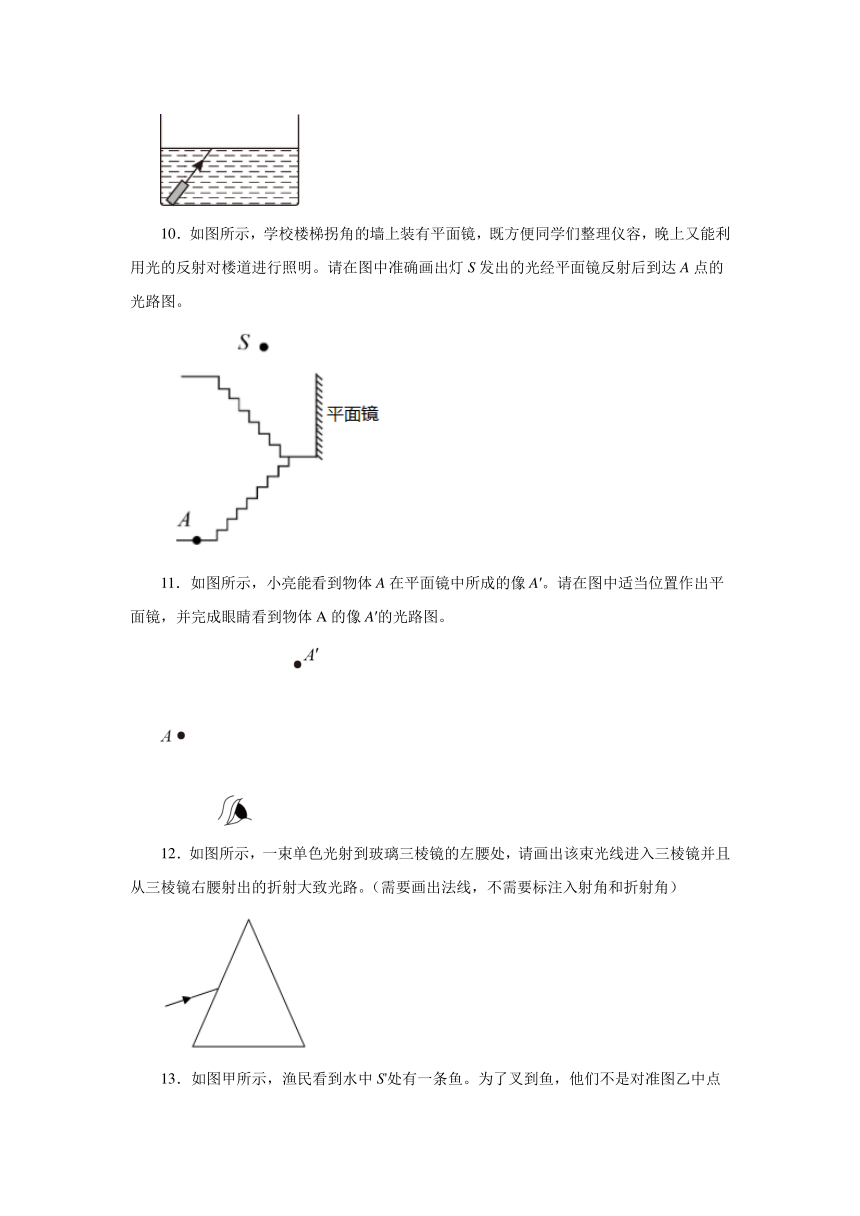

10．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
11．如图所示，小亮能看到物体A在平面镜中所成的像A′。请在图中适当位置作出平面镜，并完成眼睛看到物体A的像A′的光路图。
12．如图所示，一束单色光射到玻璃三棱镜的左腰处，请画出该束光线进入三棱镜并且从三棱镜右腰射出的折射大致光路。（需要画出法线，不需要标注入射角和折射角）

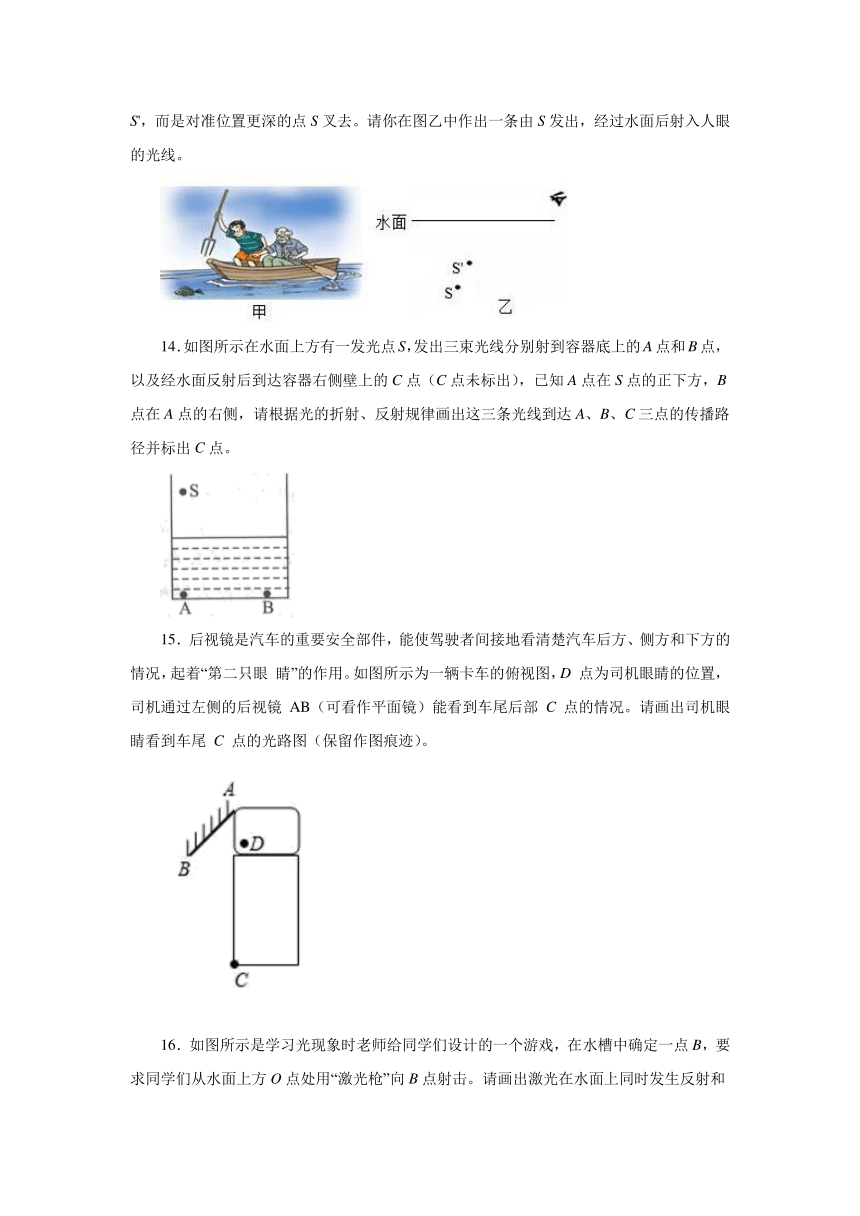

13．如图甲所示，渔民看到水中S'处有一条鱼。为了叉到鱼，他们不是对准图乙中点S'，而是对准位置更深的点S叉去。请你在图乙中作出一条由S发出，经过水面后射入人眼的光线。
14．如图所示在水面上方有一发光点S，发出三束光线分别射到容器底上的A点和B点，以及经水面反射后到达容器右侧壁上的C点（C点未标出），已知A点在S点的正下方，B点在A点的右侧，请根据光的折射、反射规律画出这三条光线到达A、B、C三点的传播路径并标出C点。
15．后视镜是汽车的重要安全部件，能使驾驶者间接地看清楚汽车后方、侧方和下方的情况，起着“第二只眼 睛”的作用。如图所示为一辆卡车的俯视图，D 点为司机眼睛的位置，司机通过左侧的后视镜 AB（可看作平面镜）能看到车尾后部 C 点的情况。请画出司机眼睛看到车尾 C 点的光路图（保留作图痕迹）。
16．如图所示是学习光现象时老师给同学们设计的一个游戏，在水槽中确定一点B，要求同学们从水面上方O点处用“激光枪”向B点射击。请画出激光在水面上同时发生反射和折射的光路图。
