第十五章 第5节 串、并联电路中电流的规律2021-2022学年人教版物理九年级全一册（有解析）

2021-2022学年人教版物理九年级
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1．如图所示，电流表示数是
A．0.36A B．0.28A C．1.8A D．0.33A
2．如图所示电路中，电流表 A1、A2 的示数分别为 0.3A 和 0.4A，三个电阻中有两个的阻值相等，电流表内阻不计，则通过电源的电流可能是（　　）
A．0.3A B．0.35A C．0.45A D．0.5A
3．在如图甲电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A1 指针的位置，如果电流表 A2 读数是0.5A，则下列说法正确的是（ ）
A．电流表 A1一定连接“3A”
B．灯泡L1和L2串联
C．通过灯 L1、L2 的电流都为0.5 A
D．通过灯 L1 的电流1.5 A
4．几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（　　）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗

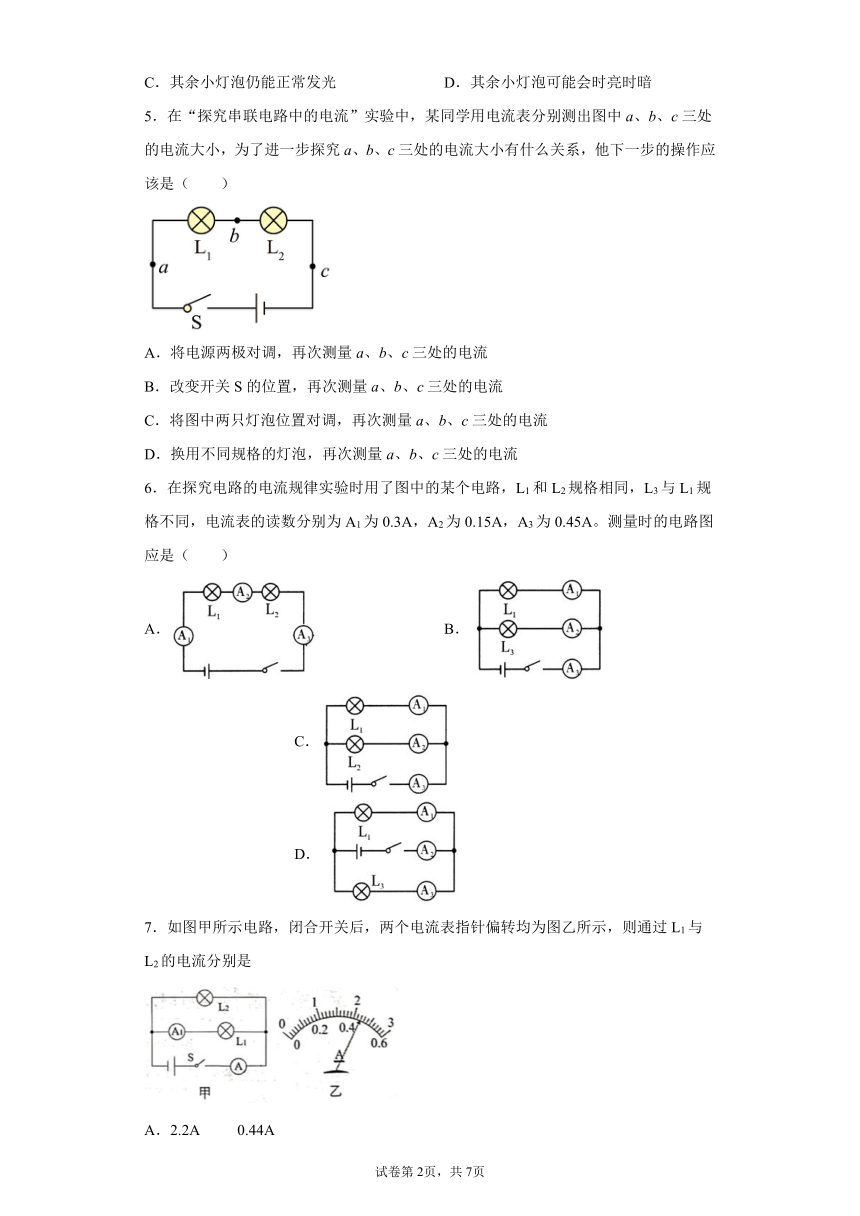

5．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
6．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）
A． B． C． D．
7．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是
A．2.2A 0.44A
B．1.76A 0.44A
C．0.44A 1.76A
D．0.42A 2.2A

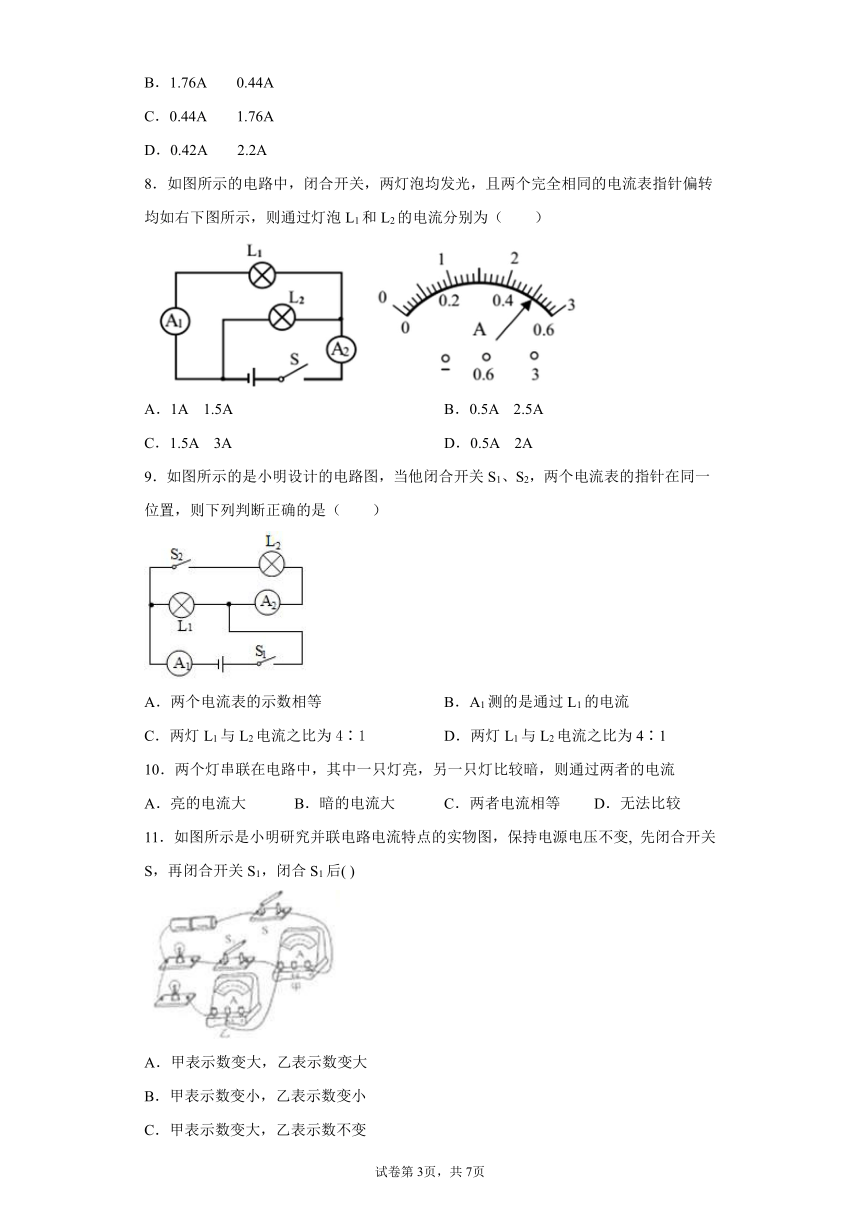

8．如图所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如右下图所示，则通过灯泡L1和L2的电流分别为（　　）
A．1A 1.5A B．0.5A 2.5A
C．1.5A 3A D．0.5A 2A
9．如图所示的是小明设计的电路图，当他闭合开关S1、S2，两个电流表的指针在同一位置，则下列判断正确的是（　　）
A．两个电流表的示数相等 B．A1测的是通过L1的电流
C．两灯L1与L2电流之比为4∶1 D．两灯L1与L2电流之比为4∶1
10．两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A．亮的电流大 B．暗的电流大 C．两者电流相等 D．无法比较
11．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变, 先闭合开关S，再闭合开关S1，闭合S1后( )
A．甲表示数变大，乙表示数变大
B．甲表示数变小，乙表示数变小
C．甲表示数变大，乙表示数不变
D．甲表示数变小，乙表示数不变

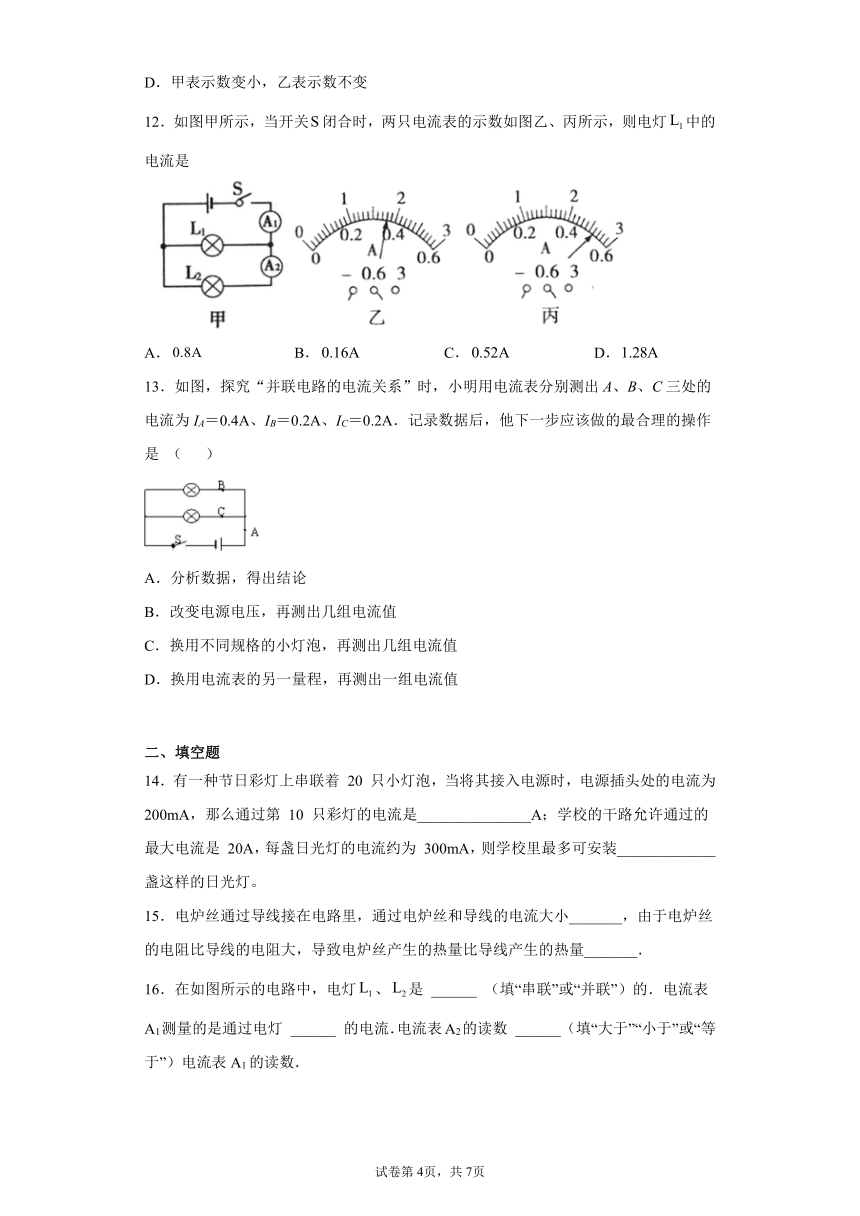

12．如图甲所示，当开关闭合时，两只电流表的示数如图乙、丙所示，则电灯中的电流是
A． B． C． D．
13．如图，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA＝0.4A、IB＝0.2A、IC＝0.2A．记录数据后，他下一步应该做的最合理的操作是 （ ）
A．分析数据，得出结论
B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
二、填空题
14．有一种节日彩灯上串联着 20 只小灯泡，当将其接入电源时，电源插头处的电流为 200mA，那么通过第 10 只彩灯的电流是_______________A；学校的干路允许通过的最大电流是 20A，每盏日光灯的电流约为 300mA，则学校里最多可安装_____________盏这样的日光灯。
15．电炉丝通过导线接在电路里，通过电炉丝和导线的电流大小_______，由于电炉丝的电阻比导线的电阻大，导致电炉丝产生的热量比导线产生的热量_______．
16．在如图所示的电路中，电灯、是 ______ （填“串联”或“并联”）的．电流表A1测量的是通过电灯 ______ 的电流．电流表A2的读数 ______ （填“大于”“小于”或“等于”）电流表A1的读数．
17．在图所示的电路中，闭合电键，两个电流有、的示数如图乙所示，则通过电灯的电流__________安，通过电灯的电流__________安，干路中的电流__________安．
18．某电路中，通过的电流是，通过的电流是，则干路中的电流是___________ 。
19．如图所示，若三只电流表A1、A2、A3的示数分别为0.41A、0.35A、0.53A，则通过灯泡L1的电流是_____A，通过灯泡L2和L3的电流之和是_____A。
20．教室里有很多照明灯，这些灯是___________联的；如果教室里同时开的电灯越多，总电流就越_____________．
21．在“用电流表测电流”的实验中，某同学接成图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L2的电流为________ A，灯L1的电流为________ A．
三、实验题
22．在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)电流表应______（填“串联”或“并联”）在被测电路中；
(2)在测量A处的电流时，闭合开关发现电流表的指针偏转如图乙所示，原因是______
(3)在实验小组测出A、B、C三处的电流值分别为0.18A、0.18A、0.36A，由此得出结论∶并联电路中，各支路的电流相等。得出这一错误的结论，最可能的原因是______
23．小明和小红一起做“探究并联电路中电流的规律”实验。
(1)请根据图甲设计的电路图，在图乙中用笔画线代替导线连接用电流表测量A处电流的实验电路；
（______）
(2)在实验中，他们试触时电流表的指针偏转情况如图丙所示，根据你的分析，你认为原因可能是______________________________；
(3)正确连接电路后，他们分别测出A、B、C处的电流如下表：
位置 A B C
电流I/A 0.30 0.24 0.54
① 请在图中画出电流表示数为0.24A时指针的位置（O为指针转轴）；
（______）
②为了寻找普遍规律，他们下一步应该做的是______________________________；
③通过对上面数据的分析，可以得出的结论是______________________________。
四、计算题
24．在如图甲所示的电路中，电流表的示数是1.6A，电流表的示数为0.8A，通过灯泡的电流如图乙所示．则：
（1）电流表的示数是多少？
（2）通过灯泡和的电流各是多少？
试卷第6页，共7页
试卷第7页，共7页
参考答案
1．A
【解析】
【详解】
由图可知，电流表的量程为0～0.6A，分度值为0.02A，因此电流表的读数为0.36A。
2．D
【详解】
由图知三电阻并联，三电阻两端电压相等，A1测R2与R3的总电流，A2测R2与R1的总电流。则有A1的电流
A2的电流
已知三电阻中有两个相等。若R1与R2相等，则有
此时R3中电流
电源电流为
若R2与R3的阻值相等，则有
电源中电流
若R1与R3相等，则两表示数应该相等，不可能。故D正确。
故选D。
3．A
【详解】
由题图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；因为并联电路中干路电流大于任一个支路的电流，且电流表A1、A2的指针位置相同，所以电流表A1选用大量程，连接“3A”接线柱，由图乙可知电流表A1的示数是1.5A，即电路的总电流I=1.5A；电流表A2选用小量程，则通过灯L2的电流为=0.5A，因为，所以通过灯L1的电流是：
故A正确、BCD错误．
4．B
【详解】
串联电路中电流只有一条路径，因此一处发生断路，整个电路停止工作，即串联电路中各元件相互影响。由于串联电路中各元件相互影响，因此几个小灯泡串联后接入电路中，当一个电灯的灯丝断了，电路就处于了开路状态，所有小灯泡都不能发光。
故选B。
5．D
【详解】
AB．电路中电流大小与电源正负极的位置、与开关的位置没有关系，故将电源两极对调和改变开关S的位置，电流大小都不变，故AB错误；
C．将图中两只灯泡的位置互换，电路中电流大小仍不变，故C错误；
D．为得到普遍性的结论，应换用不同规格的灯泡，再次测量a、b、c三处的电流，故D正确；
故选D。
6．B
【详解】
A．A为串联电路，电流处处相等，而三只电流表读数不同，故A不符合题意；
B．B为并联电路，L3与L1规格不同，A1测L1、A2测L3、A3测干路，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A，符合并联电路电流规律，故B符合题意；
C．C为并联电路，L1和L2规格相同，电流相同，而三只电流表读数不同，故C不符合题意；
D．D为并联电路，A2测干路电流，示数应该最大，而A2的示数最小，故D不符合题意。
故选B。
7．C
【详解】
如图所示电流表A在干路，A1在支路，但闭合开关后，两个电流表指针偏转均为图乙所示指针偏转幅度一样，因此电流表A选用0-3A的量程，A1选用0-0.6A的量程，因此电流表A和A1的示数分别为2.2A和0.44A，流过L2的电流为
故选C。
8．D
【详解】
由电路图知，两灯并联在电路中，电流表A1测灯L1的电流，A2测干路的电流，而两电流表指针偏转均如右下图，据并联电路的电流特点知，A1所用的量程是0~0.6A，A2所用的量程是0~3A，所以两电流表的示数分别为0.5A和2.5A。那么通过L2的电流
I2=I-I1=2.5A-0.5A=2A
故ABC不符合题意，D符合题意。
故选D。
9．D
【详解】
AB．闭合开关S1、S2，两灯并联，A1测干路，A2测L2，干路电流等于各支路电流之和，故A、B错误；
CD．两个电流表的指针在同一位置，电流表大小量程为5倍关系，故A1示数是A2的5倍，L1与L2电流之比为4∶1，故C错误、D正确。
故选D。
10．C
【详解】
由题知，两个灯串联在电路中，因为串联电路的电流处处相等，所以通过二者的电流相等．故选C．
【点睛】
知道两灯串联，根据串联电路的电流特点分析判断．
11．C
【详解】
由图示电路图可知，电流表甲测干路电流，电流表乙测支路电流，闭合开关S，只有乙所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，再闭合S1，两灯泡并联，电流表甲测干路电流，电流表甲示数变大，电流表乙所在支路电压与电阻不变，该支路电流不变，电流表乙示数不变．
故选C．
12．B
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，由图乙和图丙可知，两电流表的量程均为0 0.6A，分度值为0.02A，两表示数分别为0.36A、0.52A，
因并联电路中干路电流等于各支路电流之和，所以，干路电流I=0.52A，通过L2的电流为I2=0.36A，则电灯L1中的电流I1=I I2=0.52A 0.36A=0.16A．故B正确，ACD错误．
13．C
【详解】
由小明的这组实验数据可看出：IA＝IB+IC，但实验次数太少，且B处电流和C处电流是相等的，得出的结论不具有普遍性．所以下一步小明应该换用不同规格的小灯泡，再测出几组电流值．故C正确．
14．0.2 66
【详解】
[1]串联电路电流规律：在串联电路中，各处的电流都相等。因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过每一只小灯泡的电流和电源插头处的电流都相等，都为：
200mA=0.2A；
[2]学校最大可安装的日光灯数为：
n==66盏。
15．相等 多
【详解】
电炉丝通过导线接到电路里，电炉丝和导线串联，那么通过电炉丝和导线的电流大小相等；由于电炉丝的电阻比导线的电阻大，根据Q=I2Rt可知可知，电炉丝产生的热量比导线产生的热量多．
16．并联 L2 大于
【详解】
[1]由图可知，电流有两条路径，所以电灯L1、L2是并联的 ；
[2]电流表A1接在灯泡L2支路，测量通过灯泡L2的电流，电流表A2接在干路上，测量总电流；
[3]由于在并联电路中，干路电流等于各支路电流之和，则电流表A2的读数大于电流表A1的读数．
17．0.32 0.88 1.2
【分析】
由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定电流表的量程，再根据分度值读出示数，然后根据并联电路的电流特点解答．
【详解】
由电路图甲可知，两灯泡并联，因A2电流表在干路上，则电流表A2测干路的电流，A1电流表与灯L1串联，则A1电流表测通过灯L1的电流；因为并联电路中干路电流等于各支路电流之和，所以，A2电流表的读数大于A1电流表的读数；且A2电流表指针的偏转角度小于A1电流表指针的偏转角度，所以A2电流表的量程为0～3A，分度值为0.1A，示数为1.2A．A1电流表的量程为0～0.6A，分度值为0.02A，示数0.32A，即通过灯 L1的电流则电流表 A2的示数应为1.2A，通过灯 L2的电流．
故答案为0.32；0.88；1.2．
【点睛】
本题考查了电流表的使用与连接及并联电路电流的规律，分清电路的连接方式和电流表量程的判读是解决本题的关键，难点是电表量程的判断．
18．0.45
【详解】
由题意知，L1、L2并联在电路中，则干路的电流
I=0.15A+0.3A=0.45A
19．0.12 0.41
【详解】
[1][2]由图可知电路为并联电路，且A3测干路电流、A1测灯泡L2和L3的电流、A2测灯泡L1和L2的电流，故通过灯泡L1的电流为
0.53A-0.41A=0.12A
灯泡L2和L3的电流之和为A1示数，即0.41A。
20．并 大
【详解】
教室里有很多照明灯，这些灯工作时互不影响，所以是并联的；
如果教室里同时开的电灯越多，相当于支路增多，根据并联电路中干路电流等于各支路电流之和可以知道，总电流将增大．
因此，本题正确答案是：并；大．
【点睛】
教室里有很多照明灯额定电压都为220V，工作时不能相互影响；增加工作开的电灯个数，相当于支路多，根据并联电路的电流规律可做出判断．
21．0.32 1.28
【解析】
由图（a）可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由b图可知干路电流为I=1.60A；
A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2=0.32A；
由并联电路电流的规律 可得，通过灯L1的电流为
故答案为： (1). 0.32 (2). 1.28
【点睛】本题难点为：对于同一个电流表由两个量程：0.6A和3A．它们之间是5倍的关系．所以示数小的是支路电流，示数大的是干路电流。
22．串联 电流表正负接线柱接反了 使用了规格相同的灯泡
【分析】
电流表相当于导线，应与用电器串联；电流表应根据电流的流向正确连线正负接线柱；并联电路中，各支路的电流之和等于干路电流；为探究结论的普遍性，应采用不同规格的灯泡多次测量。
【详解】
(1)[1]电流表内阻极小，类似于导线，应串联在被测电路中。
(2)[2]在测量A处的电流时，闭合开关发现电流表的指针偏转如图乙所示，指针反转至零刻度线左侧，原因是电流表正负接线柱接反了。
(3)[3]两个灯泡并联，在实验小组测出A、B、C三处的电流值分别为0.18A、0.18A、0.36A，由此得出结论：并联电路中，各支路的电流相等；得出这一错误的结论，原因是使用了规格相同的灯泡，只进行了一次实验，实验结论不具有普遍性，应使用不同规格的灯泡进行多次实验。
23． 电流表的正负接线柱接反了 换用不同规格的小灯泡，再测出几组电流值 在并联电路中，干路电流等于各支路电流之和
【详解】
(1)[1]由题意可知，电流从电源正极流出，流过开关S，然后分成两部分电流，一部分电流流过灯L2，最后回负极；另一部分电流流过灯L1，再流过电流表，最后回负极；根据上述，先把电源的正极与开关S左端相连，再把开关S的右端与灯L2的右端相连，灯L2的左端与电池负极相连，灯L2的右端与灯L1的右端相连，灯L1的左端与电流表的0.6A接线柱相连，电流表的负接线柱与电源的负极相连；根据上述连接实物图，如下图所示。
(2)[2]从图丙可以看到，电流表的指针往左偏，这有可能是电流表的正负接线柱接反了。
(3)[3]从这个电流表刻度盘可以看到，0~0.6A的分度值是0.02A，那么电流表示数为0.24A时指针的位置在0.2A刻度的右边第2个刻度，如下图所示。
[4]为了寻找普遍规律，他们下一步应该做的是换用不同规格的小灯泡，再测出几组电流值，看它们的关系如何。
[5]从表中数据可以看到，A、B处的电流之和等于C处的电流大小，A、B处的电流是支路电流，C处的电流是干路电流，可以得出的结论是在并联电路中，干路电流等于各支路电流之和。
24．(1)0.56A；(2)0.8A；0.24A
【详解】
(1)因为是并联电路，测的是和电流之和，示数为0.8A，测的是通过电流，根据并联电路电流规律可知，的示数一定比的示数小，所以所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
(2)由并联电路电流的规律可知，通过灯泡L1的电流为：
I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：
I2=IA2-I3=0.8A-0.56A=0.24A．
答：(1)电流表的示数是0.56A；
(2)通过灯泡L1和L2的电流各是0.8A和0.24A．答案第8页，共8页
