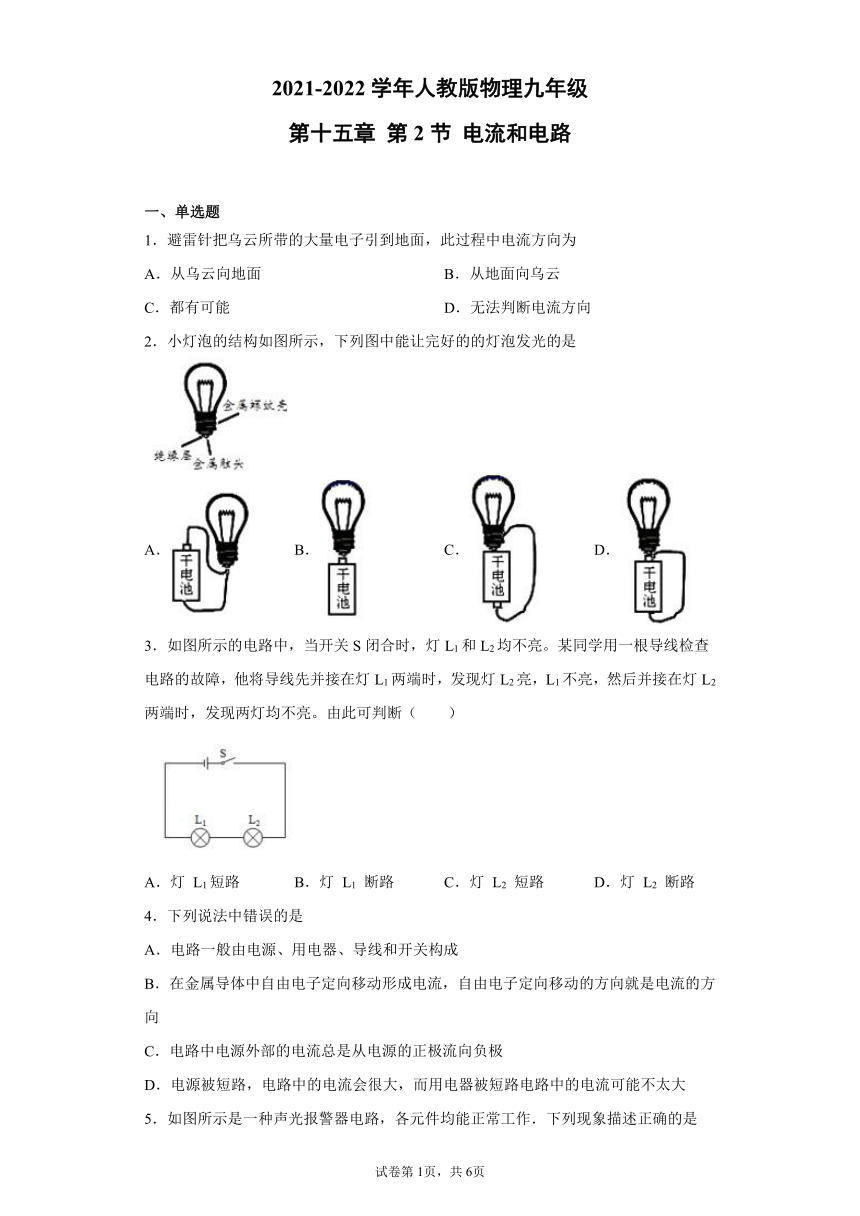

第十五章 第2节 电流和电路
一、单选题
1．避雷针把乌云所带的大量电子引到地面，此过程中电流方向为
A．从乌云向地面 B．从地面向乌云
C．都有可能 D．无法判断电流方向
2．小灯泡的结构如图所示，下列图中能让完好的的灯泡发光的是
A． B． C． D．
3．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮，L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断（　　）
A．灯 L1短路 B．灯 L1 断路 C．灯 L2 短路 D．灯 L2 断路
4．下列说法中错误的是
A．电路一般由电源、用电器、导线和开关构成
B．在金属导体中自由电子定向移动形成电流，自由电子定向移动的方向就是电流的方向
C．电路中电源外部的电流总是从电源的正极流向负极
D．电源被短路，电路中的电流会很大，而用电器被短路电路中的电流可能不太大

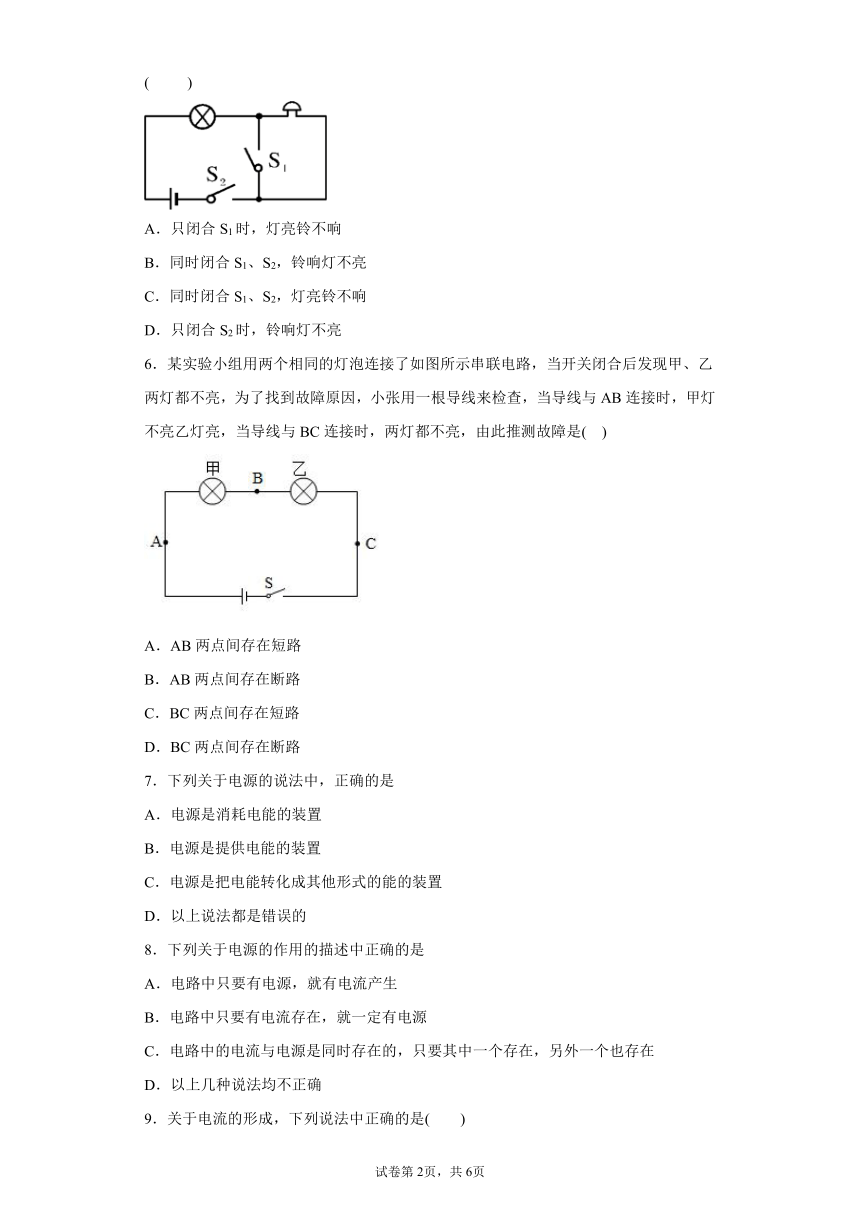

5．如图所示是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是( )
A．只闭合S1时，灯亮铃不响
B．同时闭合S1、S2，铃响灯不亮
C．同时闭合S1、S2，灯亮铃不响
D．只闭合S2时，铃响灯不亮
6．某实验小组用两个相同的灯泡连接了如图所示串联电路，当开关闭合后发现甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查，当导线与AB连接时，甲灯不亮乙灯亮，当导线与BC连接时，两灯都不亮，由此推测故障是( )
A．AB两点间存在短路
B．AB两点间存在断路
C．BC两点间存在短路
D．BC两点间存在断路
7．下列关于电源的说法中，正确的是
A．电源是消耗电能的装置
B．电源是提供电能的装置
C．电源是把电能转化成其他形式的能的装置
D．以上说法都是错误的
8．下列关于电源的作用的描述中正确的是
A．电路中只要有电源，就有电流产生
B．电路中只要有电流存在，就一定有电源
C．电路中的电流与电源是同时存在的，只要其中一个存在，另外一个也存在
D．以上几种说法均不正确

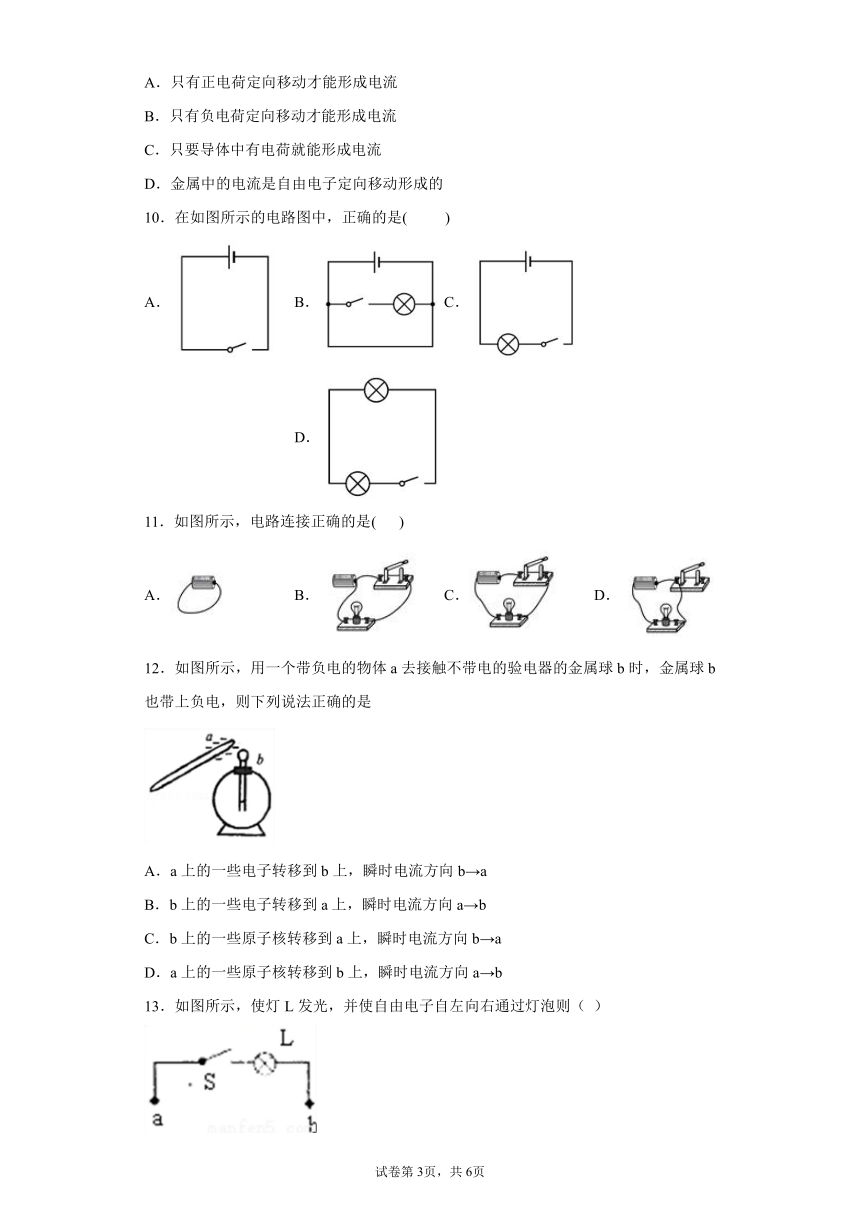

9．关于电流的形成，下列说法中正确的是( )
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流
D．金属中的电流是自由电子定向移动形成的
10．在如图所示的电路图中，正确的是( )
A． B． C． D．
11．如图所示，电路连接正确的是( )
A． B． C． D．
12．如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a
D．a上的一些原子核转移到b上，瞬时电流方向a→b
13．如图所示，使灯L发光，并使自由电子自左向右通过灯泡则（ ）
A．a接电源负极，b接电源正极，S断开
B．a接电源正极，b接电源负极，S闭合
C．a接电源负极，b接电源正极，S闭合
D．a接电源正极，b接电源负极，S断开
14．下列元件中不是组成电路的必要元件的是（　　）
A．验电器 B．开关 C．用电器 D．电源
二、填空题
15．央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟、起火苗，如图。这是因为锡是 ______ （选填“导体”或“绝缘体”），将它的两端直接接入电池正负极，就会造成 ______，迅速产生大量的 ______使温度达到锡纸的燃点而使之燃烧。
16．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶．这车钥匙其实就是一个_____．给电动车充电时，电瓶相当于_____（电源/用电器），正常行驶时，电动车将_____能转化为_____能．
17．电流的方向：物理学规定，________定向移动的方向为电流方向．在电源的外部，电流从________极流出，从________极流回电源．
18．红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，它________电路；直立时，它________电路．(填“断开”或“闭合”)

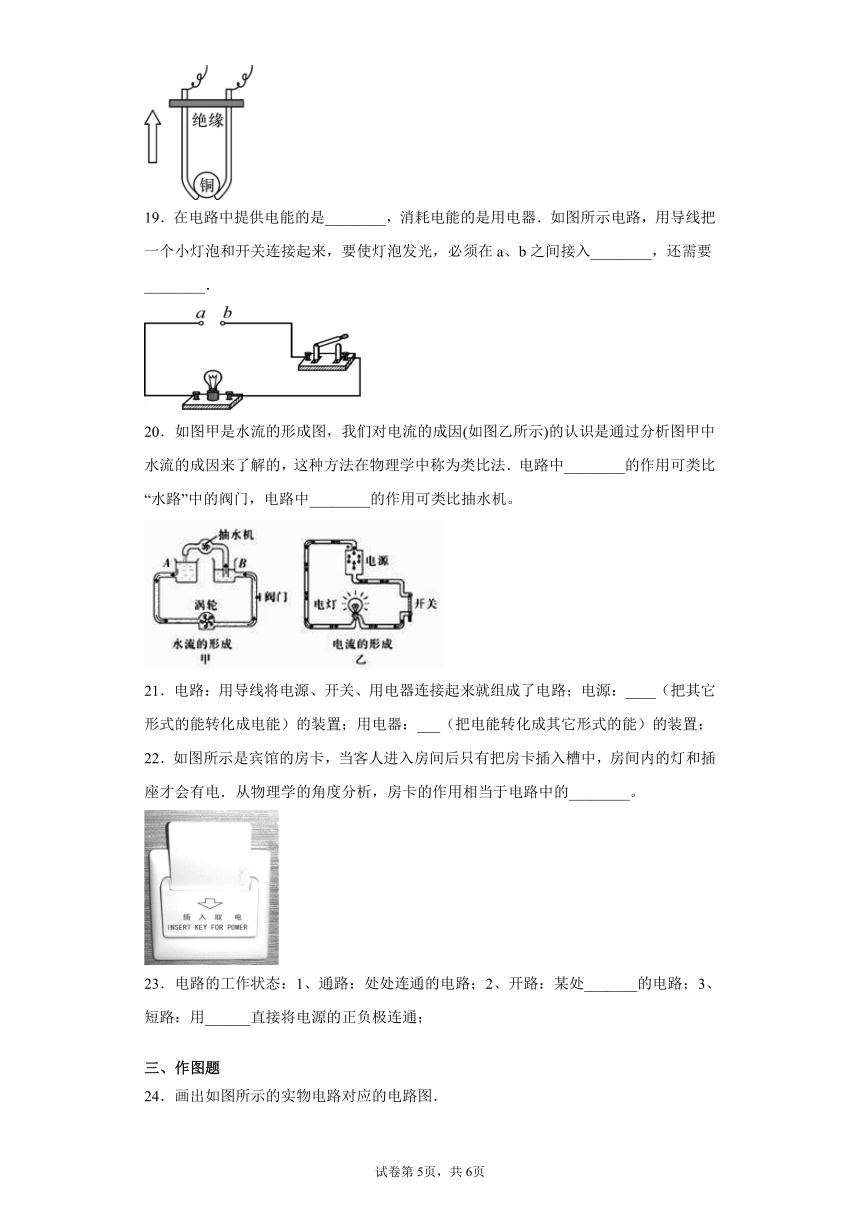

19．在电路中提供电能的是________，消耗电能的是用电器．如图所示电路，用导线把一个小灯泡和开关连接起来，要使灯泡发光，必须在a、b之间接入________，还需要________．
20．如图甲是水流的形成图，我们对电流的成因(如图乙所示)的认识是通过分析图甲中水流的成因来了解的，这种方法在物理学中称为类比法．电路中________的作用可类比“水路”中的阀门，电路中________的作用可类比抽水机。
21．电路：用导线将电源、开关、用电器连接起来就组成了电路；电源：____（把其它形式的能转化成电能）的装置；用电器：___（把电能转化成其它形式的能）的装置；
22．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度分析，房卡的作用相当于电路中的________。
23．电路的工作状态：1、通路：处处连通的电路；2、开路：某处_______的电路；3、短路：用______直接将电源的正负极连通；
三、作图题
24．画出如图所示的实物电路对应的电路图．
25．请按照如图所示的实物图画出电路图．
26．对于灯泡来说，电流在灯丝中无论沿什么方向流动，都能发光．但是二极管只能让一个方向的电流流过它(即单向导电性，二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过)．如图所示灯泡发光，请在图中标出电池的＋、－极和电流的方向．
试卷第6页，共6页
试卷第5页，共6页
参考答案
1．B
【解析】
物理学中规定，我们把正电荷定向移动的方向定为为电流的方向，自由电子的定向移动方向与电流方向相反．所以避雷针把乌云所带的大量电子引到地面，此过程中电流方向为从地面向乌云 ．
故选B．
2．C
【详解】
试题分析：A图中灯泡被短路，不能发光；B图中处于断路状态，灯泡不能发光；C图中灯泡串联在电路，能发光；D图中电源被短路，灯泡没有连接在电路中，不能发光；故应选C．
【考点定位】电路连接的判断
3．B
【详解】
由图知，两灯串联；闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；若电路中只有灯L1短路或只有灯L2短路，则另一盏灯会发光，不符合题意，故AC错误；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明L2是完好的；然后并接在灯L2两端时，发现两灯均不亮，由此可知灯L1发生了断路，故B正确，D错误。故选B。
4．B
【解析】
试题分析：A、电路有电源、导线、用电器和开关四部分组成，故A说法正确；D、规定正电荷定向移动的方向为电流的方向，金属导体中是自由电子定向移动，所以在金属导体中，自由电子的定向移动方向与电流方向相反，选项说法错误，符合题意，故选B．C、在电源外部，电流从正极经用电器流回电源的负极，故电流的方向是“正极→用电器→负极”，说法正确，不符合题意；D、把电池的两端用导线直接连在一起，电路就会发生短路，电流会很大，就会损坏电源，用电器被短路电路中的电流绕过该用电器，电路中的电流可能不太大，该选项说法正确，不符合题意；故选B．
考点：电路的基本连接方式；电路的组成．
5．C
【详解】
由图示可知，只闭合S1时，电路处于断路状态，灯不亮铃也不会响，故A错；同时闭合两个开关时，电铃被短路，只有灯泡能发光，故B错，C正确；当只闭合开关S2时，电铃和为灯泡是串联的，铃响灯也亮，故D错；应选C．
6．B
【详解】
题中的电路图为串联电路，闭合开关后发现甲乙两灯都不亮，说明电路出现了断路现象，若出现短路现象，则有一只灯泡发光，当用导线与AB连接时，即把灯泡甲短路，甲灯不亮乙灯亮，说明乙灯正常即BC两点没有出现故障，故障出现在AB间，当导线与BC连接时，两灯都不亮，说明导线连接位置不在故障范围，综上分析可得AB两点间存在断路；故选B。
7．B
【详解】
电源是提供电能的装置；电源是将其它形式的能转换为电能的装置．故ACD说法错误．故选B.
【点睛】
电源是提供电能的装置，把其他形式的能转化成电能，用电器是消耗电能的装置，把电能转化成其他形式的能．
8．B
【解析】
试题分析：形成电流的条件：电路闭合，且有电源才会有电流。故选B
考点：形成电流的条件
9．D
【解析】
电荷的定向移动形成电流，形成电流的电荷可以是正电荷，也可以是负电荷，也可以是同时正电荷和负电荷，而金属导体中能够自由移动的只有自由电子，正电荷不能自由移动，故答案选D．
10．C
【详解】
A.电路中无电器，故A错误；B.导线直接将电源的两极连通，会发生电源短路，故B.错误；C.有电源，电灯和开关串联，连接正确，故C正确；D.电路无电源，用电器均不能工作，故D错误．故选C.
【点睛】
一个完整的电路包括电源、开关、用电器、导线，且不能出现短路；注意不要出现短路的情况，电源短路是指，电流不经过用电器直接连通的电路．
11．C
【解析】
A图中没有用电器和开关，错误；B图电源没有连入电路中，错误；C图中有电源、用电器、开关和导线，连接正确；D图中开关没有连入电路，不起作用，错误；故应选C．
12．A
【解析】
【详解】
用一个带负电的物体a去接触不带电的验电器的金属球b时，是a上的电子转移到了b上，瞬时电流方向b→a.故选A.
【点睛】
物理学中规定正电荷的定向移动方向是电流的方向，负电荷的定向移动方向与电流的方向相反．接触带电也是电子发生了转移．
13．C
【解析】
【详解】
使灯L发光，必须使电路成为通路，故开关应闭合；自由电子带负电，它们自左向右通过灯泡，说明电流的方向是自右向左通过灯泡；故b接正极，a接负极；故ABD错误；C正确；故选C.
【点睛】
（1）使灯泡发光，电路必须是通路，故开关应是闭合的，且应将电源接入电路；（2）正电荷定向移动的方向是电流的方向；在电源的外部，电流的方向是从正极流向负极．
14．A
【详解】
电路是指用电线把电源、用电器、开关连接起来组成的电流的路径；所以开关、用电器、电源和导线是必须的元件；而验电器是用于检验物体是否带电的仪器，故不是组成电路的必要元件。
故选A。
15．导体 短路 热量
【详解】
[1][2][3]锡是金属，具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，就形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。
【点睛】
本题考查了金属的导电性以及电路的三种状态，属于基础题，难度不大。
16．开关 用电器 电 机械
【分析】
电路由电源、开关、导线、用电器组成；给电池充电的过程，消耗电能，获得化学能；正常行驶时，消耗电能，产生机械能．
【详解】
[1]电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；
[2]电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器；
[3][4]电动自行车在电动骑行时，用蓄电池来供电，将蓄电池的化学能转化为电能，再通过电动机将电能转化为机械能．
【点睛】
本题考查电路的组成，电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成．
17．正电荷 正 负
【详解】
在物理学中，人们规定，定向移动的方向为电流方向；
在电源的外部，电流从正极流出，经过导线、开关、用电器，从负极流回电源．
【点睛】
牢记正电荷定向移动的方向为电流方向，注意不能少了“定向”，电荷杂乱的移动，不形成电流．
18．断开 闭合
【详解】
此安全装置相当于一个自动开关，广泛应用在各种小型家电上，起到保护人身安全，保护家庭电路的作用. 当红外线电暖器倾倒时，铜球将两导线断开，它起到断开电路的作用；直立时，铜球将两导线接通，它起到闭合电路的作用。
19．电源 电源 闭合开关
【解析】
一个完整的电路包括，电源、用电器、导线和开关四个部分，其中电源是提供电能的，用电器是消耗电能的，开关是控制电路的；由图示可知，电路中缺少电源，所以在a、b之间应接入电源，灯泡发光时电路须是通路，所以开关应闭合．
20．开关 电源
【详解】
[1]我们对电流的成因的认识是通过分析图甲中水流的成因来了解的，这种方法在物理学中称为类比法，阀门控制着水路的通断，开关控制着电路的通断，因此电路中开关的作用可类比“水路”中的阀门，起到控制作用。
[2]抽水机不停地抽水，提供水压，是形成水流的原因，所以电路中电源的作用可类比抽水机．
21．提供电能 消耗电能
【详解】
略
22．开关
【解析】
【详解】
只有把房卡插入槽中，房间内的灯和插座才能有电，这说明：房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当接在干路上的开关。
【点睛】
开关的作用是控制电路的通断，开关闭合后，它所控制的电路中才有电，用电器才能工作，据此分析答题．
23．断开 导线
【详解】
略
24．
【解析】
由实物图可知，两个灯泡是串联的，开关靠近电源的负极，对应的电路图如下图所示：
25．
【详解】
由实物图可知，电流从电源正极出发依次经过灯泡L1、L2和开关，回到电源负极．电路只有一条电流路径，所以灯泡L1、L2串联，电路图如下：
26．
【详解】
由二极管的单向导电性可知，电路中的电流方向是由B→C→A.导线中的电流方向是从电源的正极出来回到负极，所以电池的左边是负极，右边是正极．如下图：
【点睛】
先由二极管的单向导电性判断出电路中的电流方向，再根据导线中的电流方向是从电源的正极出来回到负极，再确定电源的正、负极．答案第8页，共1页
答案第7页，共7页
