2021-2022学年人教版物理九年级
第十五章 第4节 电流的测量
一、单选题
1．用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。发生此现象的可能原因是（ ）
A．某盏灯灯丝已断
B．某盏灯灯丝已短路
C．电流表损坏而断路
D．灯泡与灯丝接触不好，时断时通
2．如图所示，下列四个电路中，会烧坏电流表的错误接法是
A． B． C． D．
3．关于电流表的使用，下列说法正确的是（　　）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
4．如图所示，粗心的小强把电流表接在了L1的两端。此时如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断
5．在下图中，用电流表测量并联电路中通过灯L1的电流，以下四个图中，哪一个是正确的
A． B． C． D．
6．如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯串联
B．开关只能控制L1
C．电流方向是从电流表到开关
D．电流表测的是L1中的电流
7．如图，能正确测出小灯泡L2电流的电路是（　　）
A． B．C． D．

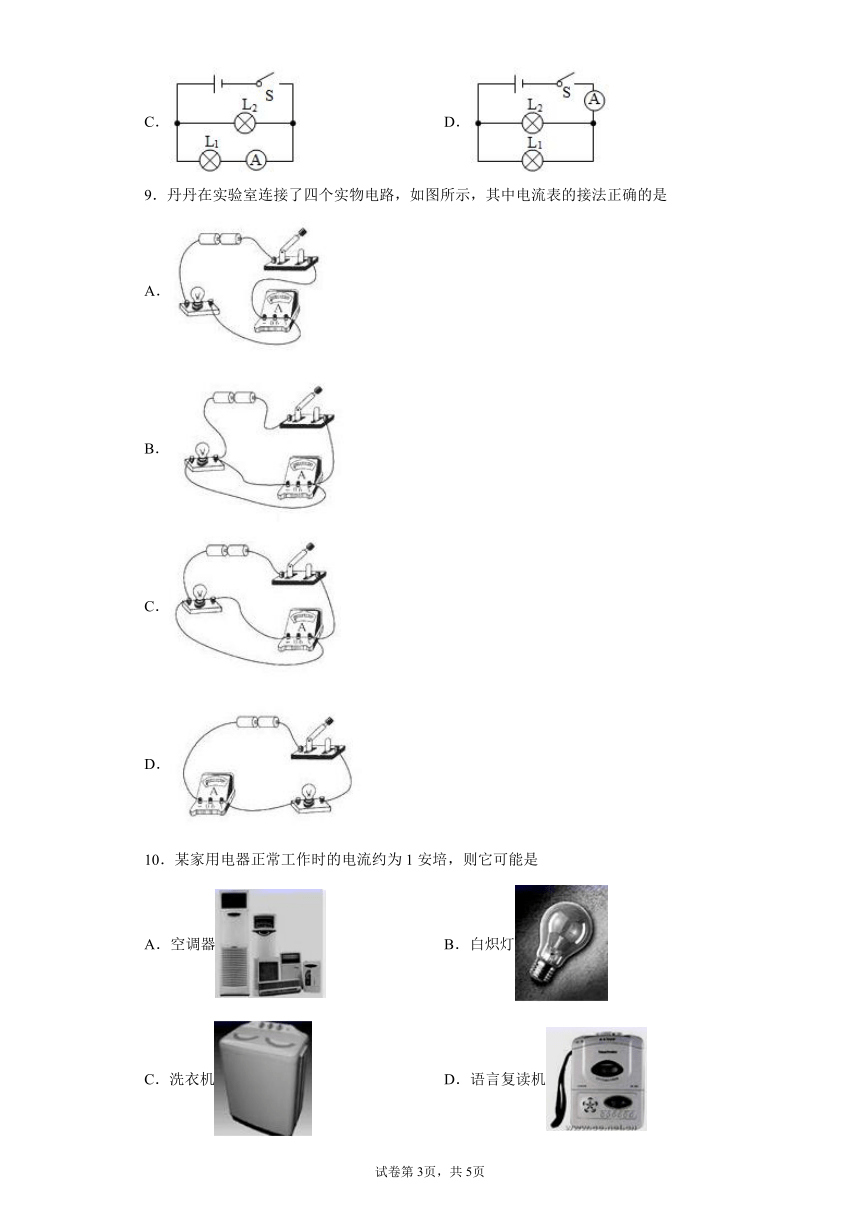

8．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
9．丹丹在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是
A．
B．
C．
D．
10．某家用电器正常工作时的电流约为1安培，则它可能是
A．空调器 B．白炽灯
C．洗衣机 D．语言复读机

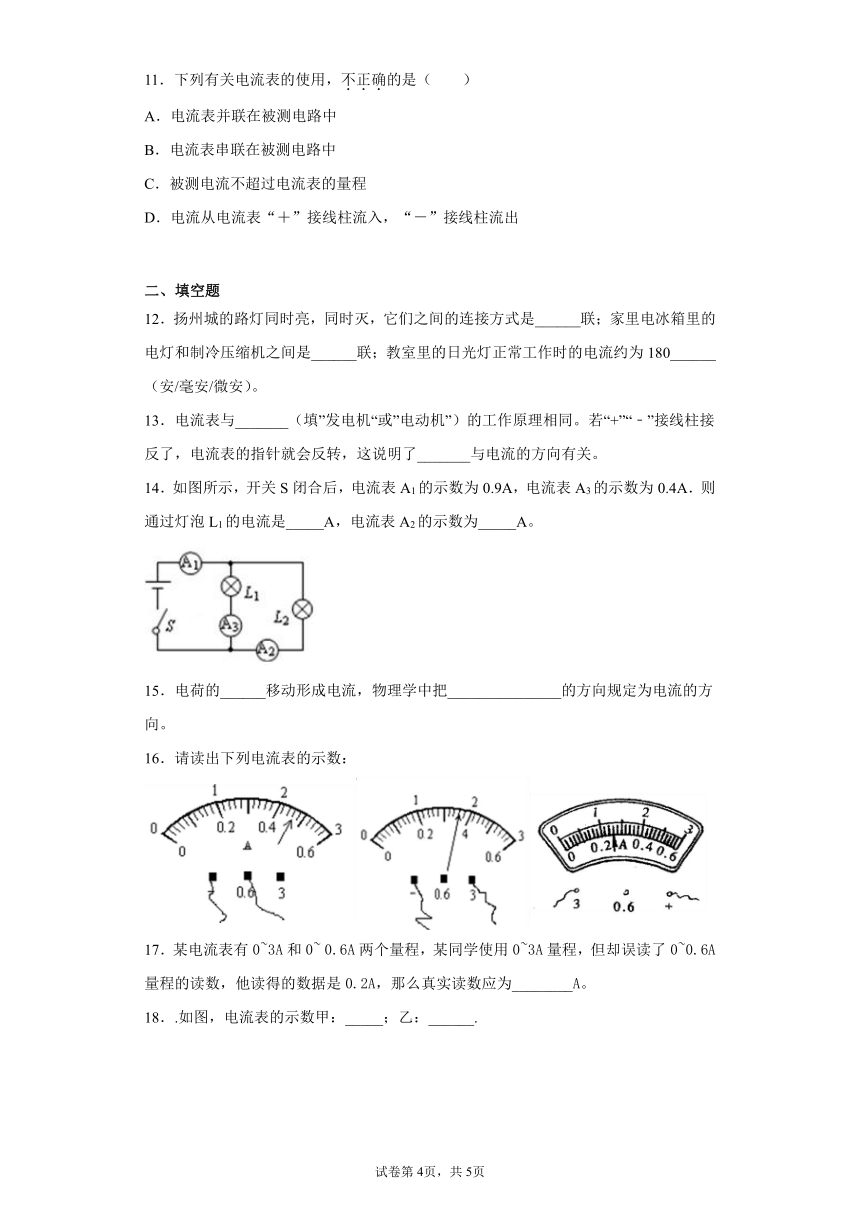

11．下列有关电流表的使用，不正确的是（ ）
A．电流表并联在被测电路中
B．电流表串联在被测电路中
C．被测电流不超过电流表的量程
D．电流从电流表“＋”接线柱流入，“－”接线柱流出
二、填空题
12．扬州城的路灯同时亮，同时灭，它们之间的连接方式是______联；家里电冰箱里的电灯和制冷压缩机之间是______联；教室里的日光灯正常工作时的电流约为180______（安/毫安/微安）。
13．电流表与_______（填”发电机“或”电动机”）的工作原理相同。若“+”“﹣”接线柱接反了，电流表的指针就会反转，这说明了_______与电流的方向有关。
14．如图所示，开关S闭合后，电流表A1的示数为0.9A，电流表A3的示数为0.4A．则通过灯泡L1的电流是_____A，电流表A2的示数为_____A。
15．电荷的______移动形成电流，物理学中把_______________的方向规定为电流的方向。
16．请读出下列电流表的示数：
17．某电流表有0~3A和0~ 0.6A两个量程，某同学使用0~3A量程，但却误读了0~0.6A量程的读数，他读得的数据是0.2A，那么真实读数应为________A。

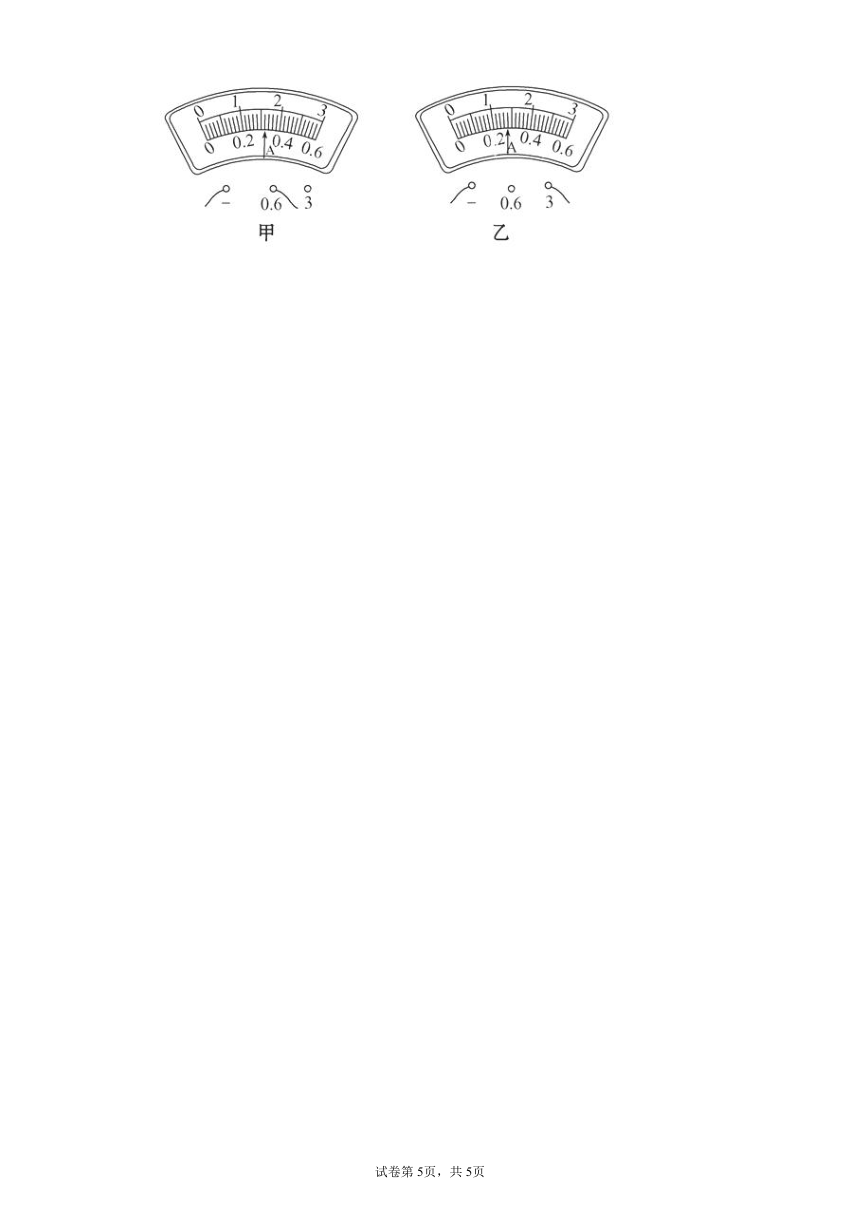

18．.如图，电流表的示数甲：_____；乙：______.
试卷第4页，共4页
试卷第3页，共4页
参考答案
1．D
【解析】
用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动，说明电流大小不稳定，造成这种现象的原因是电路接触不良，时断时通；答案选D。
2．D
【详解】
A、两灯泡并联,电流表测量干路的电流,连接正确,不会烧坏.不合题意.
B、两灯泡串联,电流表测量电路的电流,连接正确,不会烧坏.不合题意.
C、两灯泡并联,两电流表分别串联在支路中,测两灯泡的电流,连接正确,不会烧坏.不合题意.
D、两灯泡并联,电流表也与灯泡并联,直接接到电源的两极上,可能会烧坏电流表.故与题意相符.答案为D．
【点睛】
根据电流表的使用要求:(1)电流从正接线柱流进,负接线柱流出.(2)必须和用电器串联,不能直接接到电源的两极上.(3)不能超过电流表的量程.结合电路图可做出判断.
3．D
【详解】
A．使用电流表测量电路电流，电流表应该和被测用电器串联，故A错误；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故B错误；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，故C错误；
D．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流超过电流表的量程，故D正确。
故选D。
4．C
【详解】
由图可知，两个灯泡串联，电流表和灯泡L1并联，电流表在电路相当于导线，所以电流表把灯L1短路，所以灯L1不亮，L2亮。
故选C。
5．D
【解析】
【详解】
A.由图可知，两个灯泡被短路，电流表直接接在了电源上，其不能测出通过灯L1的电流，反而有可能会烧坏电源和电流表，故A错误；B.由图可知，两灯并联，电流表测量的是通过L1的电流，但电流表正负接线柱接反了，故B错误；C.由图可知，两灯并联，电流表在干路中，测的是干路中的电流，故C错误；D.由图可知，两灯并联，电流表与L1串联，测量的是通过L1的电流，且电流表正负接线柱接法正确，故D正确。故选D。
【点睛】
要用电流表测通过灯L1的电流，必须让电流表与L1串联；同时必须让电流是从电流表的正接线柱流入、负接线柱流出．
6．D
【详解】
读图可知，两只灯泡组成并联电路，电流表测量灯泡L1的电流，开关在干路中，控制整个电路，故D正确，ABC错误。
故选D。
7．D
【详解】
A．由图示电路图可知，电流表与小灯泡L1串联，测量的是通过小灯泡L1的电流，不能测出通过小灯泡L2的电流，故A不符合题意；
B．由图示电路图可知，电流表在干路中，电流表正负接线柱接反了，不能测出通过小灯泡L2的电流，故B不符合题意；
C．由图示电路图可知，电流表与小灯泡L2串联，电流表正负接线柱接反了，不能测出通过小灯泡L2的电流，故C不符合题意；
D．由图示电路图可知，电流表与小灯泡L2串联，且电流从正接线柱流入，负接线柱流出，测量通过小灯泡L2的电流，故D符合题意。
故选D。
8．C
【详解】
A．电流表并联在电源的两端，将电源短路，不符合题意；
B．电流表与L1并联在电路中，L1被短路，不符合题意；
C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；
D．电流表串联在干路，测的是干路电流，不符合题意。
故选C。
9．D
【解析】
选D. A选项中电流表的正负接线柱接反了，A错；B选项中电流表直接接在电源两端，会烧毁电流表或电源，B错；C选项中导线直接接在电源两端，会烧毁电源，C错；D选项中电流表接法正确.
10．C
【分析】
估测用电器的电功率，根据电功率的公式得到用电器正常工作时的电流．
【详解】
A、空调的电功率大约是1500W，正常工作时的电流约为，不符合题意；
B、白炽灯的电功率大约是40W，正常工作时的电流约为，不符合题意；
C、洗衣机的电功率大约是220W，正常工作时的电流约为，符合题意；
D、语言复读机的电功率大约是5W，正常工作时的电流约为，不符合题意．
故选C．
11．A
【解析】
电流表的电阻很小，使用时若要测量哪个用电器的电流就与哪个用电器串联，A说法错误，符合题意；B说法正确，不符合题意；电流表使用时被测电流不能超过电流表的量程，否则就烧坏电流表，C说法正确；电流表使用时让电流从电流表“＋”接线柱流入，“－”接线柱流出，否则电流表指针反向偏转，损坏电流表，D说法正确；答案选A。
12．并 并 毫安
【详解】
[1]扬州城的路灯同时亮，同时灭，有时损坏了一盏灯,其余的路灯也会亮,由此可见路灯可以独立工作,互不影响,因此路灯之间是并联的。
[2]电冰箱里的电灯和制冷压缩机都能独立工作，互不影响，因此，家里电冰箱里的电灯和制冷压缩机之间是并联的。
[3] 教室里的日光灯正常工作时的功电流约为180毫安。
13． 电动机 通电导体在磁场中受力的方向
【解析】
【详解】
电流表的制成原理：通电线圈在磁场中受力而转动，故与电动机的工作原理相同；导体受力的方向与电流的方向有关，因此，当电流表的正负接线柱接反时指针会反偏。
【点睛】
分析电流表的制成原理，即通电线圈在磁场中受力转动，线圈的转动可以带动指针的偏转，导体受力的方向与电流的方向有关。
14．0.4 0.5
【解析】
【详解】
由图可知，两灯并联，电流表A1测的是干路电流，A2测的是通过L2支路的电流，A3测的是通过L1支路的电流，开关S闭合后，A1的示数为0.9A，A3的示数为0.4A，则干路电流I为0.9A，通过L1的电流I1是0.4A。
根据并联电路电流规律可得，通过灯泡L2的电流：。
15． 定向 正电荷定向移动
【解析】电流的形成：电流是由电荷定向移动形成的；电流的方向：物理学中把正电荷定向移动的方向规定为电流的方向。
16．0.46A、1.8A、1.3A
【解析】
【详解】
电流表的量程为0----0.6A，其分度值为0.02A，则其示数为0.46A；电流表的量程为0----3A，其分度值为0.1A，则其示数为1.8A；电流表的量程为0----3A，其分度值为0.1A，则其示数为1.3A。
17．1
【解析】
电流表有0~3A和0~ 0.6A两个量程，分析发现大量程与小量程指针在同一位置时大量程读数是小量程的5倍，故按照小量程读得的数据是0.2A，真实大量程读数应为1A。
18．2.3A
【详解】
电流表接线柱“-”和“3”接入电路，则图中的示数是2A+0.1A×3＝2.3A；【点睛】
电流表的量程如果是0～3A，则最小刻度值是0.1A；20．：0.32 A 1.4 A
【解析】
考点：电流表的读数方法．
分析：电流表的使用中，电流表的读数非常关键的一点，读数要遵循这几点：第一要先看所选择的量程；第二确定分度值；第三根据指针位置读出示数．
解答：解：甲电表所选的量程为0～0.6A，分度值为0.02A，根据指针的位置可读出示数．故答案为0.32A；
乙电流表所选的量程为0～3A，分度值为0.1A，根据指针位置可读出示数．故答案为1.4A．
点评：电流表的读数一定要看清所选量程，这是同学们读错数的常犯错误．答案第6页，共1页
