15.5串、并联电路中电流的规律
一、单选题
1．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
2．如图电路中两个小灯泡阻值不相等。现研究该电路中的电流关系，用电流表测出通过A、B、C三点的电流分别为、、。关于它们之间的大小关系，正确的是（　　）
A． B．
C． D．
3．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“-、3”接线柱 D．通过灯L1的电流为0.9A

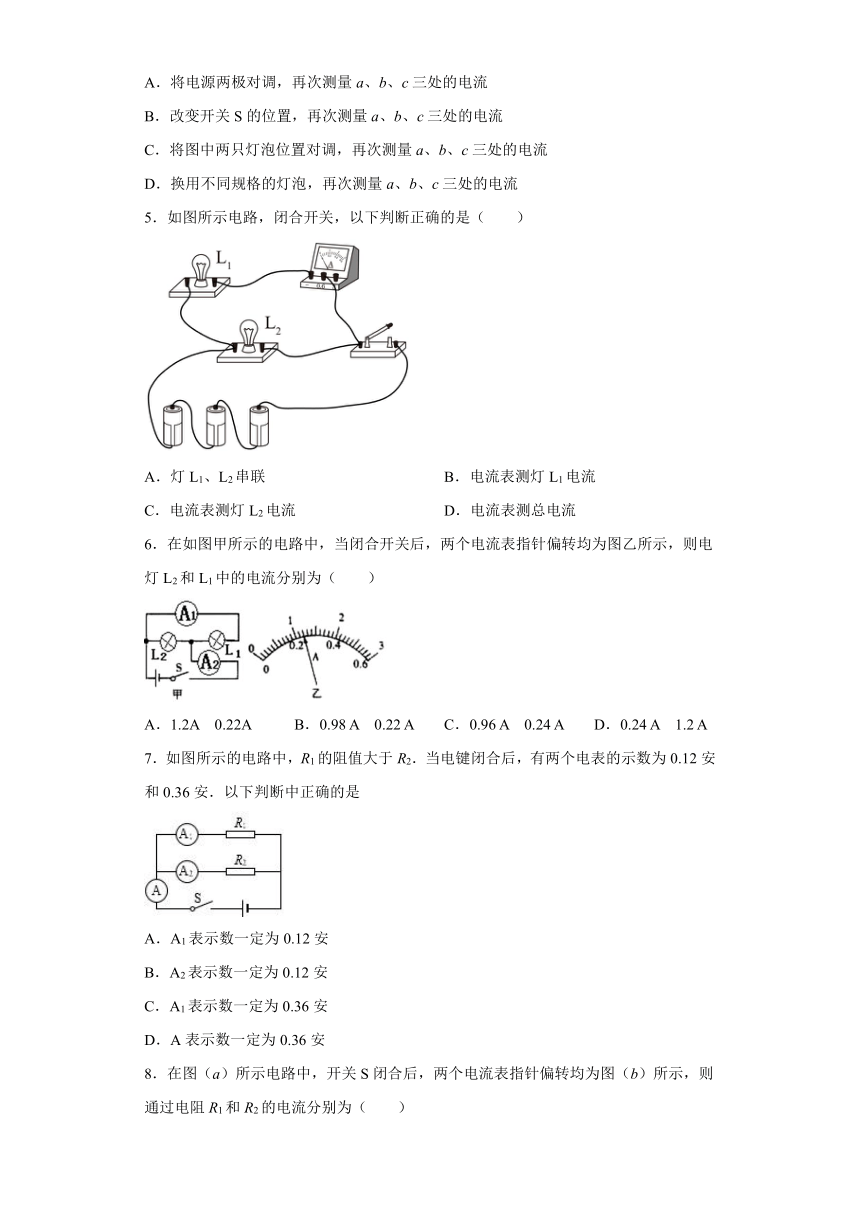

4．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
5．如图所示电路，闭合开关，以下判断正确的是（　　）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L2和L1中的电流分别为（　　）
A．1.2A 0.22A B．0.98 A 0.22 A C．0.96 A 0.24 A D．0.24 A 1.2 A
7．如图所示的电路中，R1的阻值大于R2．当电键闭合后，有两个电表的示数为0.12安和0.36安．以下判断中正确的是
A．A1表示数一定为0.12安
B．A2表示数一定为0.12安
C．A1表示数一定为0.36安
D．A表示数一定为0.36安
8．在图（a）所示电路中，开关S闭合后，两个电流表指针偏转均为图（b）所示，则通过电阻R1和R2的电流分别为（　　）
A．2.5A 0.5A B．0.5A 2.5A C．0.5A 2A D．2A 0.5A
9．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
10．如图所示电路，灯L1、L2、L3是三只规格不同的电灯，当开关S闭合时，电流表的示数分别是I1、I2、I3，则（　　）
A．I1=I2>I3 B．I1>I2>I3 C．I3>I2>I1 D．I1=I2二、填空题
11．将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
12．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
13．如图，L1、L2是两只规格不同的灯泡，当闭合开关S时，若发现电流表A1和A2的示数不相等，分析其原因，则可能是______。
14．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为1.2A、0.6A和0.9A，则通过电灯L2的电流为________、L3的电流为________。
15．如图所示为______（选填“串联”或“并联”）电路，已知A1的示数是0.2A。A2的示数是0.5A。则通过灯L1的电流是______A，灯L2的电流是______A。
三、实验题
16．小明在“探究并联电路中干路电流与各支路电流的关系”的实验中，根据电路图测量并记录了如下表的数据：
实验次数 A点的电流IA B点的电流IB C点的电流IC
第一次测量 0.18A 0.18A 0.36A
第二次测量 0.22A 0.22A 0.44A
小明分析表中的数据，得出如下结论：并联电路干路中的电流等于各支路中的电流的2倍。你认为小明分析得出的结论可靠吗_______。为什么会产生这样的结果 ______。
17．小虎按照如图所示的电路探究“串联电路电流的规律”:
（1）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转_________（选填“小于0.6A”、“大于0.6A”“满刻度以外”），则换用电流表的小量程；
（2）连接好电路后闭合开关，小虎发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_________（选填“L1灯丝断了”、“L2灯丝断了”、“L2接触不良”）；
（3）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论:______。
（4）为了使结论更有普遍性，小虎接下来的操作应该是___________________________。
18．小红用如图所示的电路来探究串联电路的电流特点，用一个电流表分别接在a、b、c三处去测量电流。
(1)在拆接电路时，开关必须______。
(2)实验中最好选择规格______（选填“相同”或“不相同）的小灯泡。
(3)他先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针来回摆动。故障的原因可能是______。
A．某段导线断开
B．某接线柱处接触不良
C．某灯泡被短路
D．电流表被烧坏
(4)他排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为______A。
(5)他测量了a、b、c三处的电流，随后又进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异，下列分析正确的是______。
Ia（A） Ib（A） Ic（A）
0.16 0.15 0.14
A．可能是因为测量误差
B．是因为没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中电流越来越小
(6)小红进行多次实验的主要目的是______。
①减小实验误差②寻找普遍规律
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
2．C
3．A
4．D
5．B
6．C
7．A
8．C
9．C
10．B
11．等于 串联电路中，电流处处相等
12．L1 0.9A
13．电流表没有调零（或电流表量程不同）
14．0.3A 0.6A
15．并联 0.3 0.2
16．不可靠 使用相同规格的灯泡进行实验
17．小于0.6A L2接触不良 串联电路中的电流处处相等 换用不同规格的灯泡重复实验
18．断开 不相同 B 0.22 A ②
