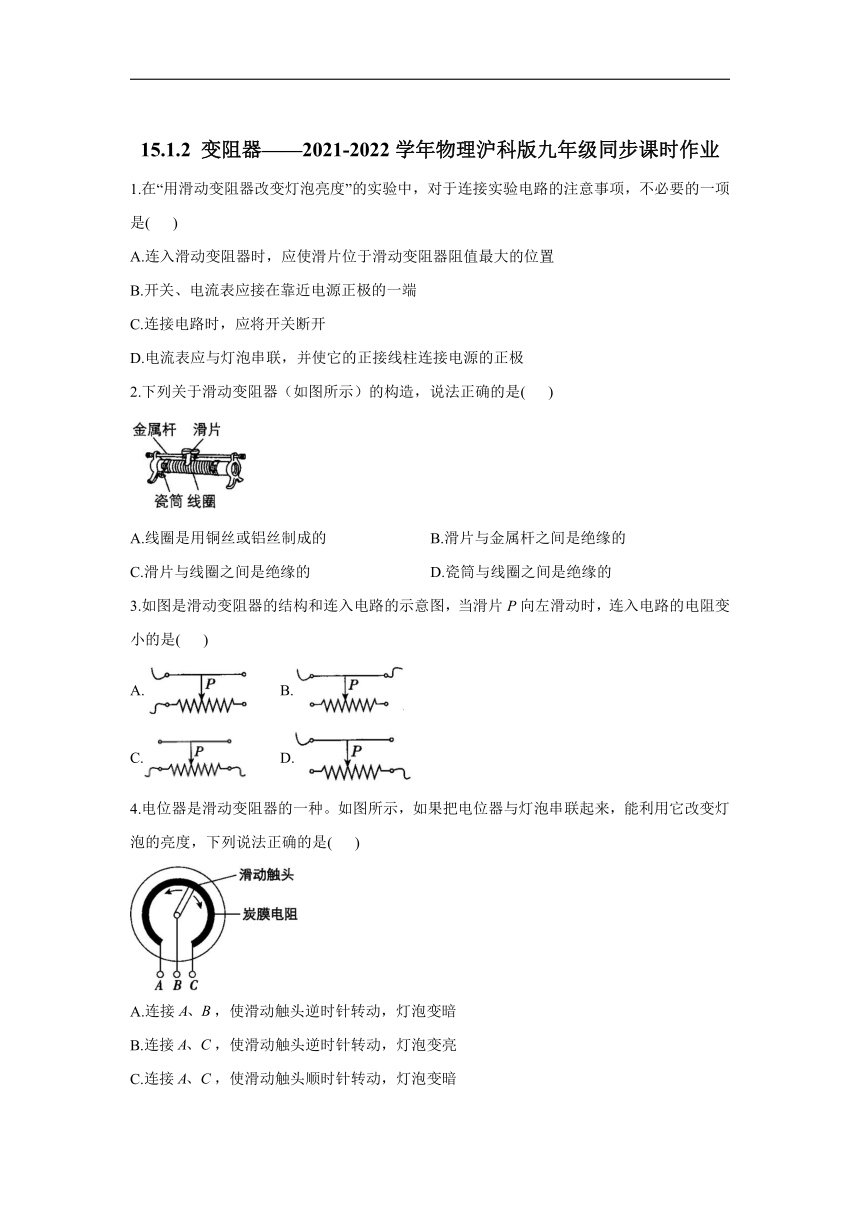

1.在“用滑动变阻器改变灯泡亮度”的实验中，对于连接实验电路的注意事项，不必要的一项是( )
A.连入滑动变阻器时，应使滑片位于滑动变阻器阻值最大的位置
B.开关、电流表应接在靠近电源正极的一端
C.连接电路时，应将开关断开
D.电流表应与灯泡串联，并使它的正接线柱连接电源的正极
2.下列关于滑动变阻器（如图所示）的构造，说法正确的是( )
A.线圈是用铜丝或铝丝制成的 B.滑片与金属杆之间是绝缘的
C.滑片与线圈之间是绝缘的 D.瓷筒与线圈之间是绝缘的
3.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是( )
A. B.
C. D.
4.电位器是滑动变阻器的一种。如图所示，如果把电位器与灯泡串联起来，能利用它改变灯泡的亮度，下列说法正确的是( )
A.连接，使滑动触头逆时针转动，灯泡变暗
B.连接，使滑动触头逆时针转动，灯泡变亮
C.连接，使滑动触头顺时针转动，灯泡变暗
D.连接，使滑动触头顺时针转动，灯泡变亮

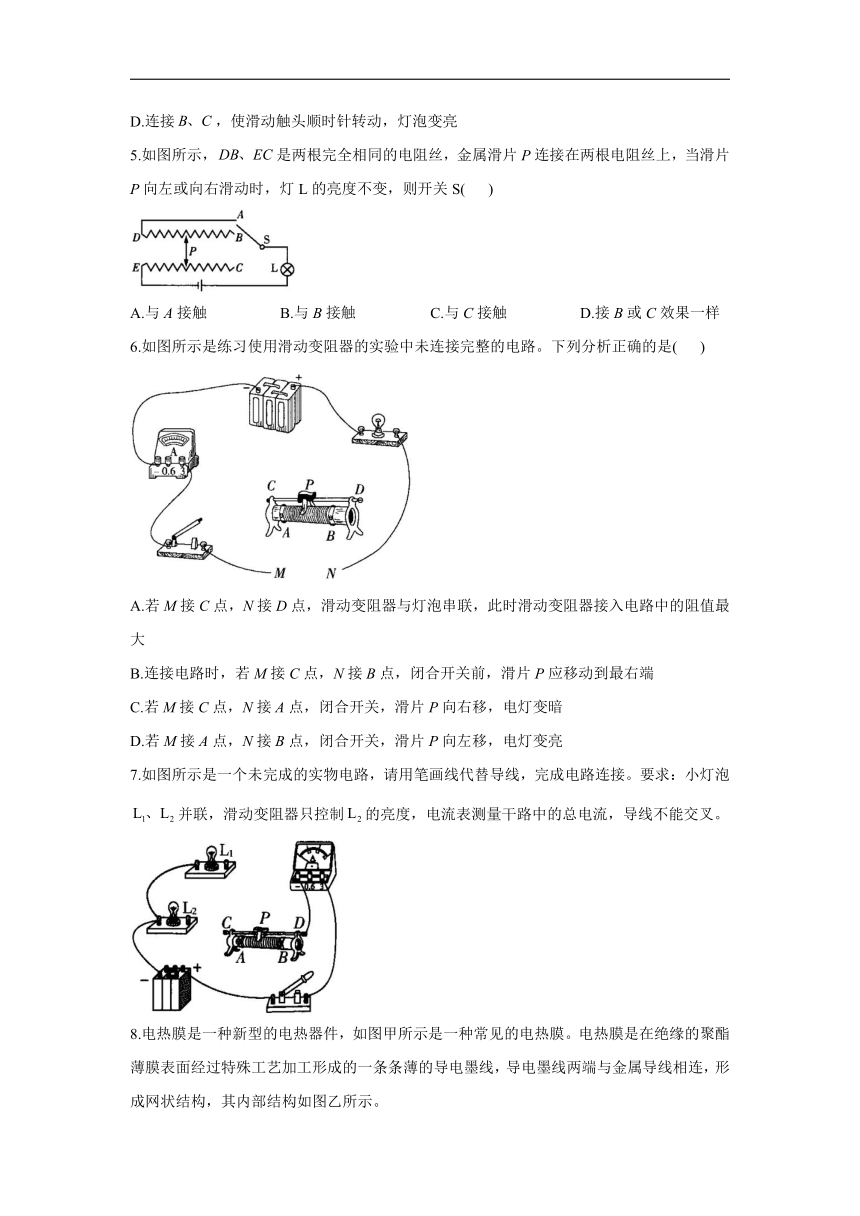

5.如图所示，是两根完全相同的电阻丝，金属滑片P连接在两根电阻丝上，当滑片P向左或向右滑动时，灯L的亮度不变，则开关S( )
A.与A接触 B.与B接触 C.与C接触 D.接B或C效果一样
6.如图所示是练习使用滑动变阻器的实验中未连接完整的电路。下列分析正确的是( )
A.若M接C点，N接D点，滑动变阻器与灯泡串联，此时滑动变阻器接入电路中的阻值最大
B.连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最右端
C.若M接C点，N接A点，闭合开关，滑片P向右移，电灯变暗
D.若M接A点，N接B点，闭合开关，滑片P向左移，电灯变亮
7.如图所示是一个未完成的实物电路，请用笔画线代替导线，完成电路连接。要求：小灯泡并联，滑动变阻器只控制的亮度，电流表测量干路中的总电流，导线不能交叉。
8.电热膜是一种新型的电热器件，如图甲所示是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示。
（1）图乙所示电热膜电路，正常工作时金属导线中处电流分别为和，则______（填“大于”“小于”或“等于”）。
（2）某根导电墨线的局部导电材料脱落，如图丁所示c部分，这根导电墨线的电阻______（填“变大”“变小”或“不变”）。
答案以及解析
1.答案：B
解析：连接实物电路时，为了保护电路，开关必须是断开的，滑动变阻器接入电路的阻值应最大；开关、电流表串联在电路中，对所接位置没有特殊的要求；电流表与灯泡串联，并且电流从正接线柱流入，负接线柱流出，即它的正接线柱连接电源的正极，故B符合题意。
2.答案：D
解析：线圈是用对电流阻碍作用较大的合金丝制成的，故A错误；滑片与金属杆之间、滑片与线圈之间不能绝缘，否则无法接通电路，故B、C错误；陶瓷是绝缘体，瓷筒与线圈之间是绝缘的，故D正确。
3.答案：A
解析：
4.答案：D
解析：连接，使滑动触头逆时针转动时，电位器接入电路的电阻减小，电流增大，灯泡变亮，故A错误；连接，电位器接入电路的电阻不变，电流不变，灯泡亮度不变，故B、C错误；连接，使滑动触头顺时针转动时，电位器接入电路的电阻减小，电流增大，灯泡变亮，故D正确。
5.答案：D
解析：滑片P向左或向右滑动时，灯L的亮度不变，则电路中的电流不发生变化，所以电路中的电阻不变，因此需保持滑动变阻器接入电路中的阻值不变，由图可知，开关S接B或C效果一样，滑动变阻器接入电路中的阻值都为一根电阻丝的最大阻值。
6.答案：C
解析：若M接C点，N接D点，滑动变阻器与灯泡串联，此时滑动变阻器接入电路中的阻值为零；连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端，滑动变阻器接入电路的阻值才最大；若M接C点，N接A点，闭合开关，滑片P向右移，滑动变阻器接入电路的阻值变大，故电灯变暗；若M接A点，N接B点，滑动变阻器相当于定值电阻接入电路，故无论滑片P如何移动，电灯亮度不变。
7.答案：如图所示
解析：灯泡与并联，滑动变阻器控制灯泡的亮度，因此滑动变阻器与灯泡串联，电流表测量干路中的总电流，应接在干路上。
8.答案：（1）小于
（2）变大
解析：（1）由图乙可知导电墨线是并联的，若通过每条导电墨线的电流为I，则，因此。
（2）影响电阻大小的因素有四个：材料、横截面积、长度、温度；横截面积越小，电阻越大，C部分的凹形会导致横截面积变小，电阻变大。
