物理九年级上苏科版11.2电流的磁场

(共13张PPT)

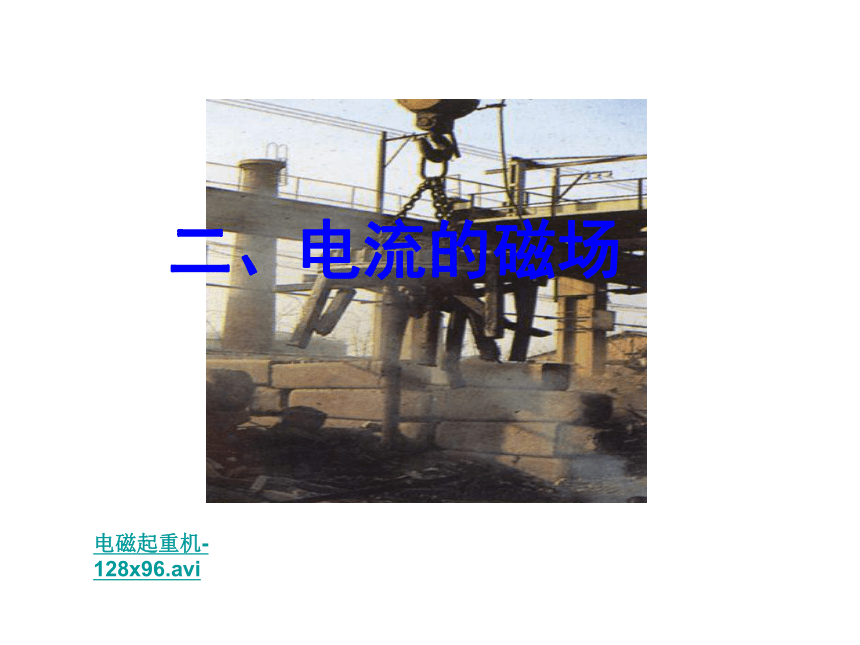

电磁起重机-128x96.avi
二、电流的磁场

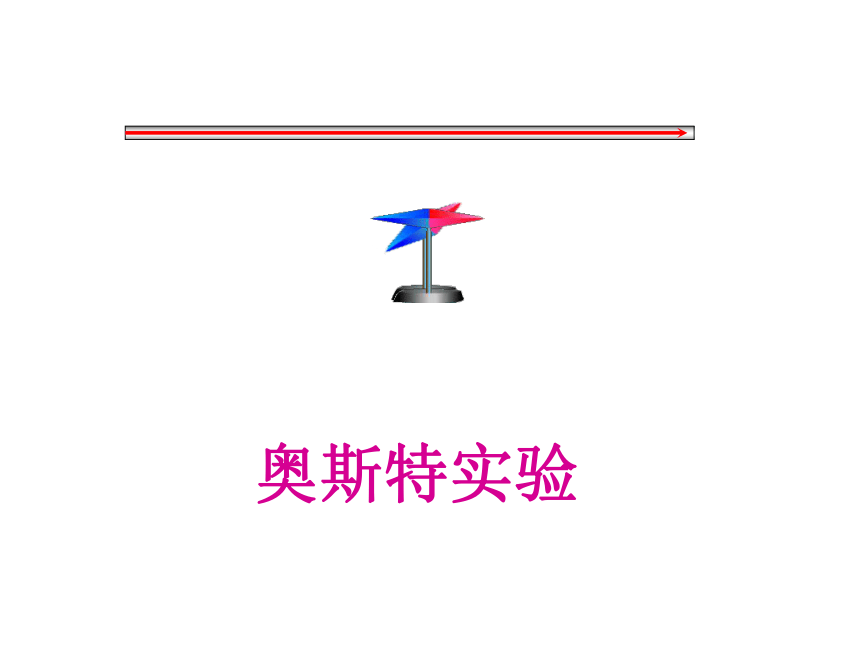

奥斯特实验
导线通电，周围小磁针发生偏转；
①通电导线周围存在磁场；
　　　
　　　　
　　　　②磁场方向与电流方向有关。
　　　　
2.说明：
1.现象：
；
电流方向改变，小磁针偏转方向相反．

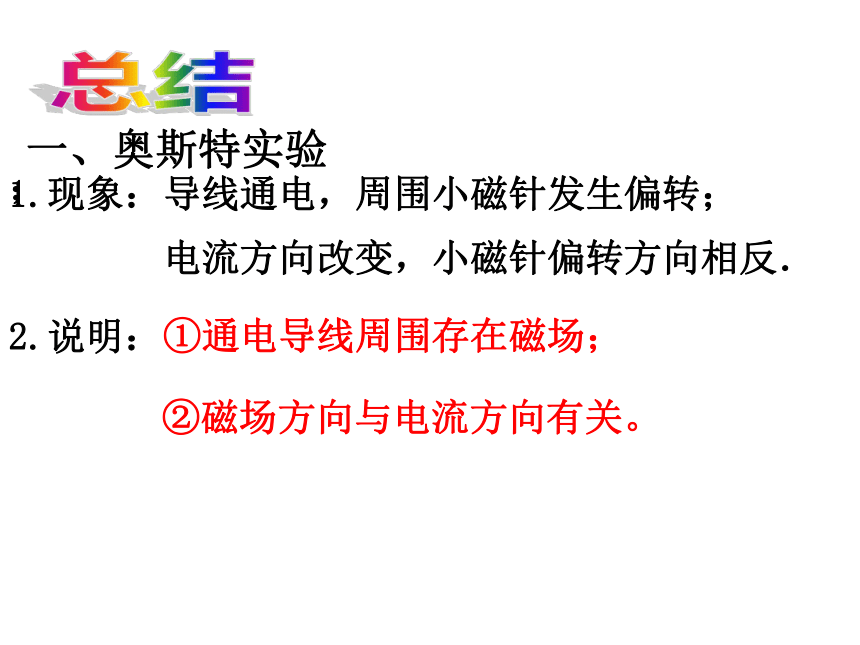

一、奥斯特实验
奥斯特(1777～1851）
1820年丹麦物理学家奥斯特终于用实验证实通电导体的周围存在着磁场。这一重大发现轰动了科学界，使电磁学进入一个新的发展时期。

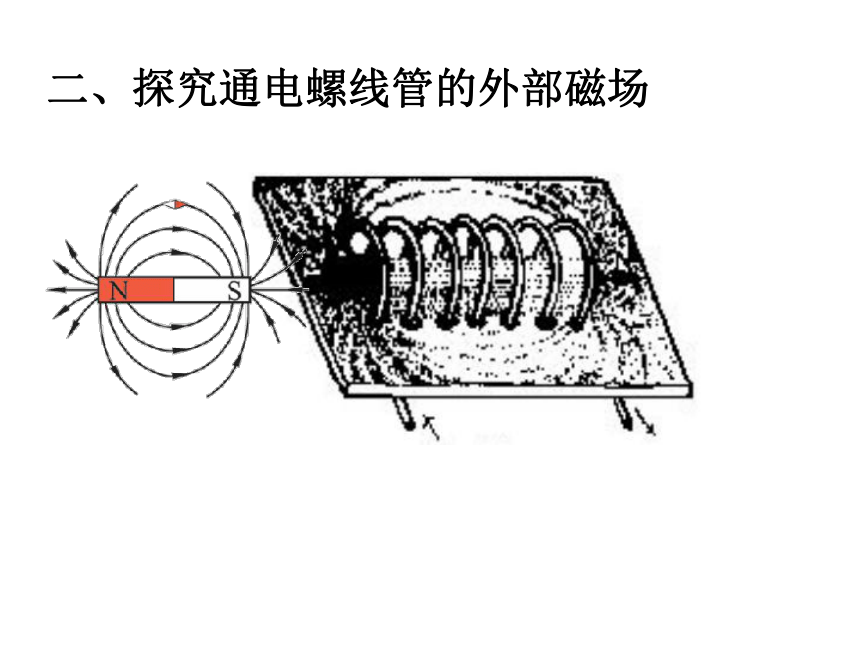

二、探究通电螺线管的外部磁场

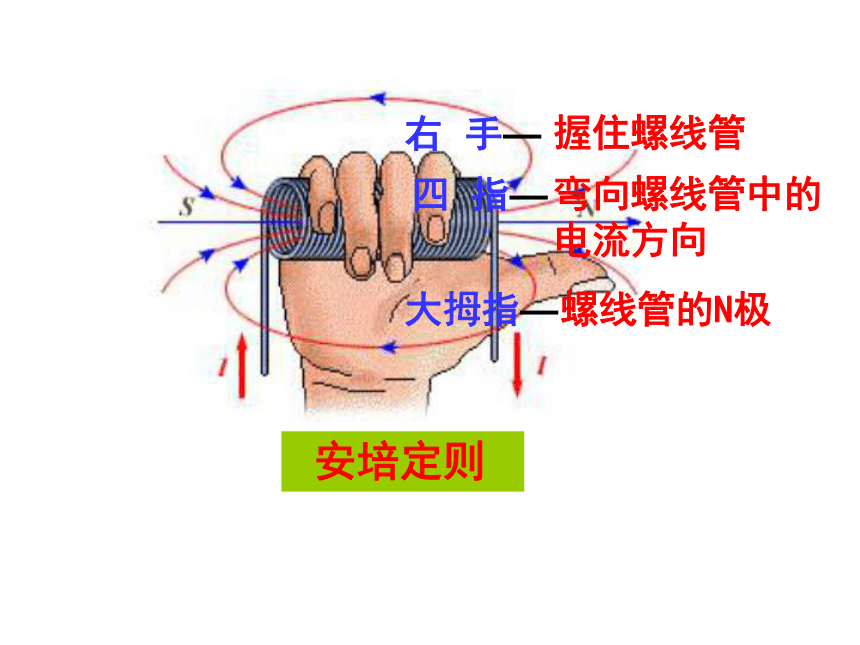

安培定则
右 手—
握住螺线管
四 指—
弯向螺线管中的电流方向
大拇指—
螺线管的N极
A
N
S
1、磁体N极与通电螺线管A端相吸引，请标出通电螺线管的电流方向。
N
S
2、下列各图中小磁针的指向不正确的是（ ）
N
S
N
S
N
S
A
B
C
D
3、电流表连接正确，螺线管通电后，能使小磁针在图示位置静止，请画出螺线管的绕法
电 源
A
+
-
+
-
N
S
决定通电螺线管磁极极性的根本因素是通电螺线管上的电流方向，而不是导线的绕法和电源正负极的接法。当两个螺线管上电流的方向一致时，它们两端的磁极极性就相同。
通电螺线管外部的磁感线从N极出来，回到S极，而通电螺线管内部的磁感线的方向是由S极指向N极。
通电螺线管的磁场
奥斯特实验
结论：
通电导线周围存在磁场
意义：
实现了电生磁，初步揭示了电与磁的联系
分布：
外部磁场与条形磁体的磁场相似
极性与电流方向有关
方法
安培定则
电流的磁场
