物理九年级苏科版简单电路的设计

(共17张PPT)
1.需要的实验器材:
答:电源一个、灯泡两个、开关两个、导线若干。
2. 灯泡之间应该如何连接
答:两个灯泡之间应该并联.
3.开关和灯泡之间应该如何连接
答:两个开关应该分别和灯泡串联.
一：探究抢答器电路
S2
S1
4.设计电路,画出电路图:

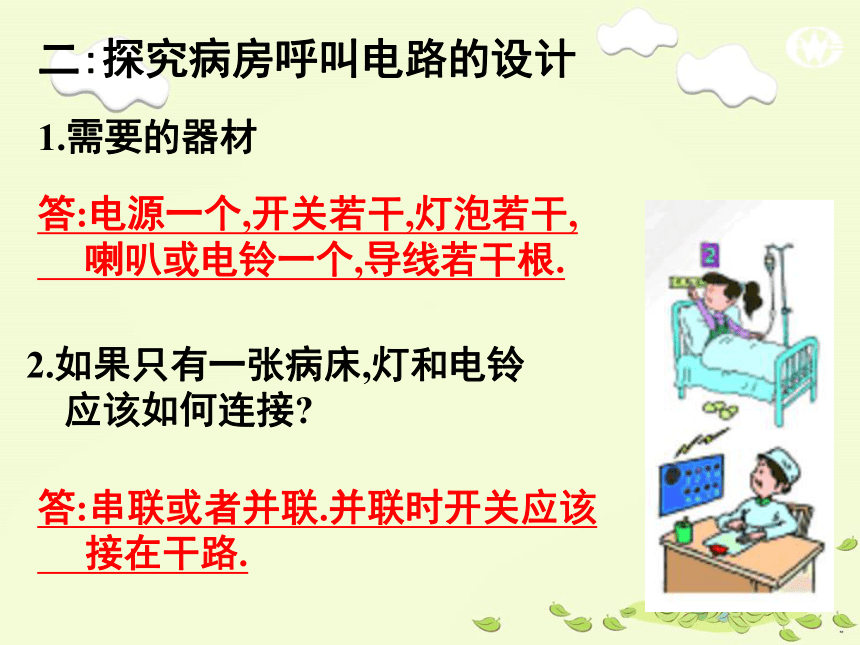

二:探究病房呼叫电路的设计
1.需要的器材
答:电源一个,开关若干,灯泡若干,
喇叭或电铃一个,导线若干根.
2.如果只有一张病床,灯和电铃
应该如何连接
答:串联或者并联.并联时开关应该
接在干路.

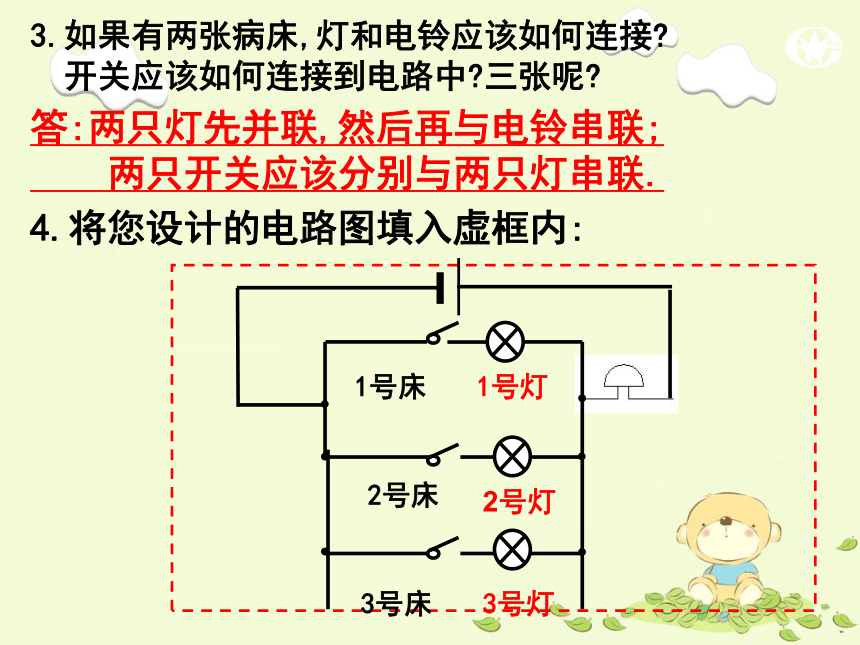

3.如果有两张病床,灯和电铃应该如何连接
开关应该如何连接到电路中 三张呢
答:两只灯先并联,然后再与电铃串联;
两只开关应该分别与两只灯串联.
4.将您设计的电路图填入虚框内:
2号床
2号灯
1号床
1号灯
3号床
3号灯
分析:
前方正面和背面亮绿灯时,左右方亮红灯;
前方正面和背面亮红灯时,左右方亮绿灯.
三:探究简易交通灯电路
１
２
３
正红
背红
左红
右红
左绿
右绿
正绿
背绿
练习一：甲、乙两个房间相距较远，试在图1中连接电路，要求两房间任何一方的工作人员闭合开关，都能使对方的电铃发声。
甲
乙
甲
乙
S1
D1
S2
D2
练习二：学校有前后两个门，现有红绿灯及电铃各一个，另有电池组、开关、导线，请您利用这些器材，为学校设计一个电路，使在值班室的人能辨别是在前门还是在后门按动了开关等候开门，并用铅笔当导线，将图2所示元件连成您所设计的电路图，并做必要的说明。
前门
后门
后门灯
前门灯
前门
后门
后门灯
前门灯
电吹风有冷、热两个挡，请连接下面的电路。要求：只闭合S1时吹冷风；只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。
S2
S1
插头
练习三：
S2
S1
插头
试验田
值班室
给您电池组、开关、电铃、小灯泡各一个，导线若干。请为值班室看护人设计一个报警电路。要求：情况正常时，值班室灯亮，电铃不响；当有牲畜闯入时，碰到栅栏会拉断栅栏上的细导线，灯亮同时电铃响，请在虚线框中画出电路图。
练习四：
试验田
值班室
L
S
1.仔细审题,分析需要哪些电路元件;
2.根据题意,弄清用电器之间如何连接;
3.找准开关和用电器之间的连接方式;
4.综合以上分析,画出草图;
5.对照题目要求,检查电路连接是否正确.
简单电路设计的步骤
