16.4 变阻器
一、单选题
1.下列图示的滑动变阻器的四种接法中,当滑动变阻器的滑片向右移动时,电阻值变大的是( )
A. B.
C. D.
2.滑动变阻器的电阻能改变,是由于改变了连入电路的电阻线的
A.长度 B.横截面积 C.材料 D.密度
3.将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向C端滑动时,接入电路中的电阻变小,则滑动变阻器连入电路的接线柱应是( )
A.A和C B.B和C C.A和B D.C和D
4.一个滑动变阻器铭牌上标有“20 Ω 1 A”的字样,它的意思是指变阻器的( )
A.电阻最小值是20 Ω,允许通过的最大电流是1 A
B.电阻最小值是20 Ω,允许通过的最小电流是1 A
C.电阻最大值是20 Ω,允许通过的最小电流是1 A
D.电阻变化范围是0~20 Ω,允许通过的最大电流是1 A

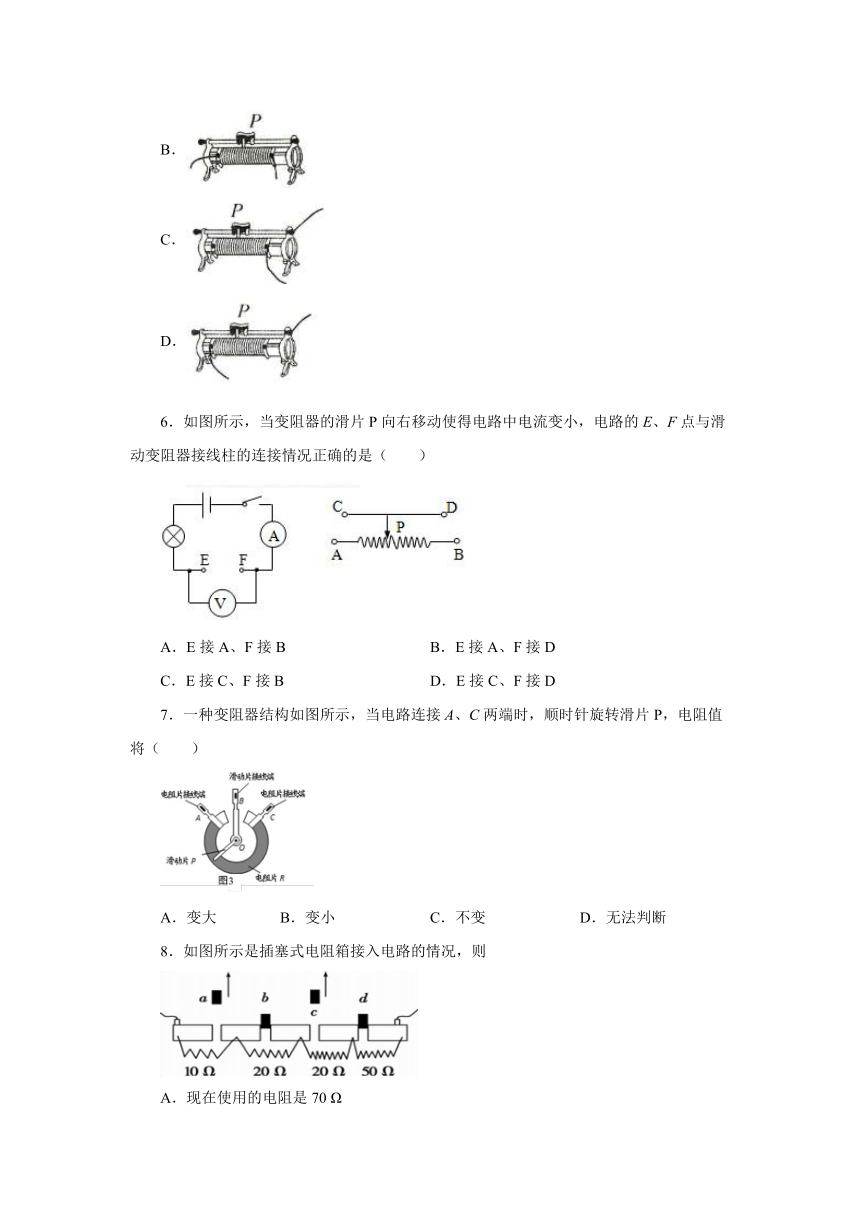

5.如图所示,在滑动变阻器的四种接法中,当滑片P向左滑动,接入电路的电阻变大的是
A.
B.
C.
D.
6.如图所示,当变阻器的滑片P向右移动使得电路中电流变小,电路的E、F点与滑动变阻器接线柱的连接情况正确的是( )
A.E接A、F接B B.E接A、F接D
C.E接C、F接B D.E接C、F接D
7.一种变阻器结构如图所示,当电路连接A、C两端时,顺时针旋转滑片P,电阻值将( )
A.变大 B.变小 C.不变 D.无法判断
8.如图所示是插塞式电阻箱接入电路的情况,则
A.现在使用的电阻是70 Ω

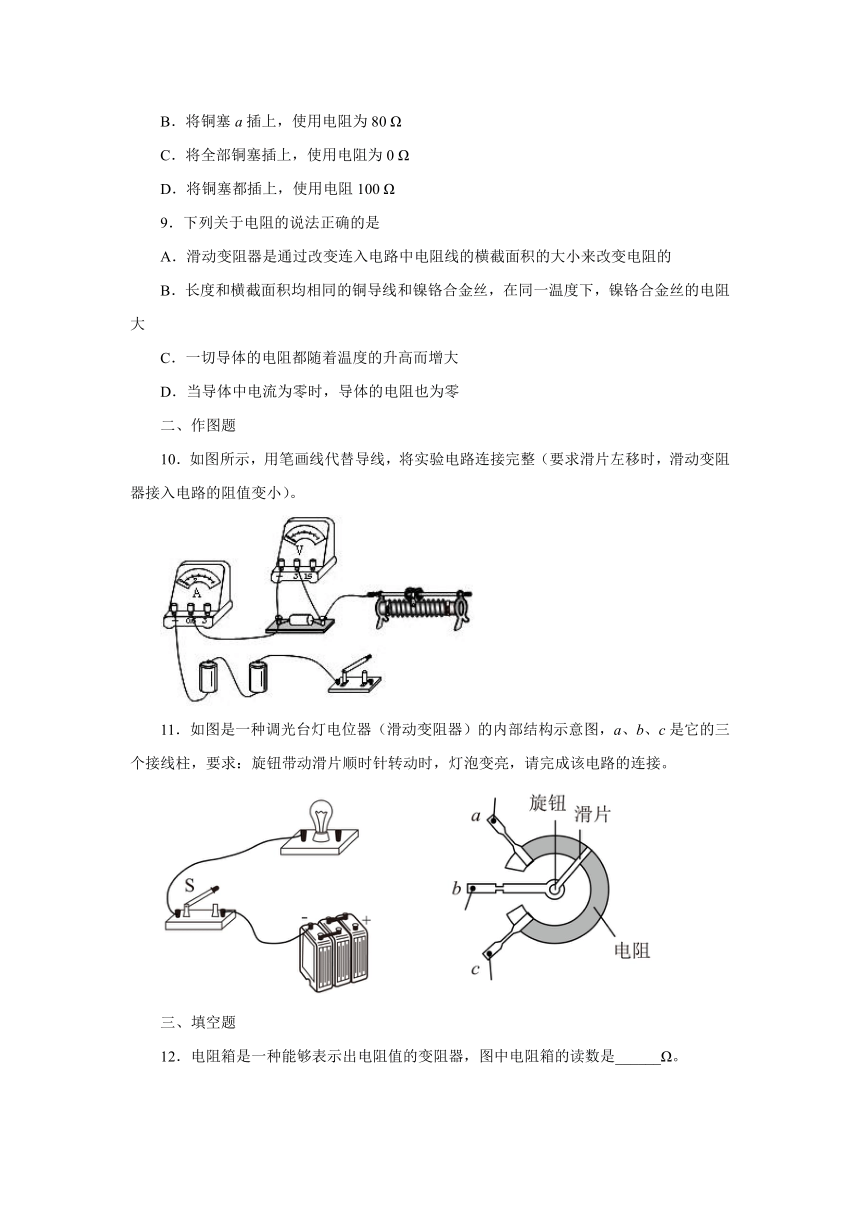

B.将铜塞a插上,使用电阻为80 Ω
C.将全部铜塞插上,使用电阻为0 Ω
D.将铜塞都插上,使用电阻100 Ω
9.下列关于电阻的说法正确的是
A.滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的
B.长度和横截面积均相同的铜导线和镍铬合金丝,在同一温度下,镍铬合金丝的电阻大
C.一切导体的电阻都随着温度的升高而增大
D.当导体中电流为零时,导体的电阻也为零
二、作图题
10.如图所示,用笔画线代替导线,将实验电路连接完整(要求滑片左移时,滑动变阻器接入电路的阻值变小)。
11.如图是一种调光台灯电位器(滑动变阻器)的内部结构示意图,a、b、c是它的三个接线柱,要求:旋钮带动滑片顺时针转动时,灯泡变亮,请完成该电路的连接。
三、填空题
12.电阻箱是一种能够表示出电阻值的变阻器,图中电阻箱的读数是______Ω。
13.如图,电视机、收音机或复读机上的音量旋钮能够控制声音的响度,它的实质是__,若接线片A、B已接入电路,则顺时针旋动触片时,收音机的音量将__。
14.如图是某同学为汽车设计的油量表(实际上就是电流表)原理示意图,R′是定值电阻,R是滑动变阻器,则向油箱里加油时,电流表示数______(变大/变小);燃油全部耗尽时,电流表______(会/不会)被烧坏;油箱加油过满时,电路______(会/不会)被短路。
15.如图所示的电路中,滑动变阻器连入电路的电阻丝是______段,当滑片向左移动时,连入电路的电阻丝的长度变______,电阻变______,灯泡亮度会变______.
16.如图为滑动变阻器的结构示意图,它是根据导体越长,导体的电阻越大的原理做成的.把滑动变阻器滑片移动到不同位置时,连入电路中的导体_____不同,从而改变接入电路中电阻的大小.将滑动变阻器的两个接线柱接到电路中,要求滑片P向右移动时;电路中的电流逐渐变小,连入电路的是_____两接线柱上.
17.滑动变阻器是通过改变接入电路中电阻丝的_______来改变电阻的。如图所示的滑动变阻器,如果滑片向左滑动电阻变大,电路中的两导线应接在_______。(填字母)
18.阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和_______。滑动变阻器是通过改变连入电路中的电阻丝的______来改变连入电路中的电阻,从而改变电路中电流,进而改变部分电路两端的电压,还起保护电路的作用。使用时滑动变阻器应串联在电路中,接入电路前应将滑片调到阻值______位置,接线柱应选择“一上一下”。
参考答案
1.B
2.A
3.A
4.D
5.C
6.B
7.C
8.C
9.B
10.
11.
12.2010
13.变阻器 减小
14.变大 不会 不会
15. 短 小 亮
16.长度 AC或BC
17.长度 BC或BD
18.变阻箱 长度 最大
