16.1电压同步测试 2021—2022学年人教版九年级物理全一册（有答案）

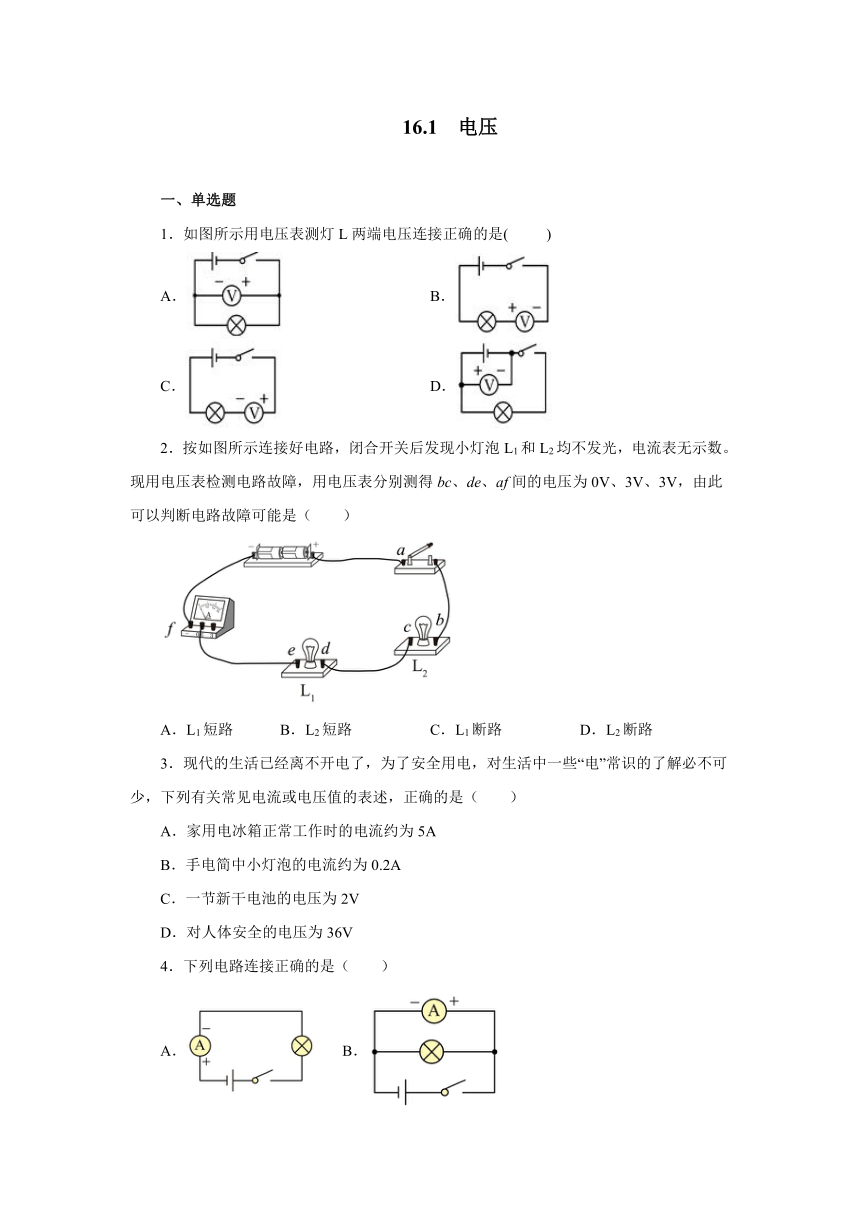

16.1 电压
一、单选题
1．如图所示用电压表测灯L两端电压连接正确的是( )
A． B．
C． D．
2．按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
3．现代的生活已经离不开电了，为了安全用电，对生活中一些“电”常识的了解必不可少，下列有关常见电流或电压值的表述，正确的是（　　）
A．家用电冰箱正常工作时的电流约为5A
B．手电简中小灯泡的电流约为0.2A
C．一节新干电池的电压为2V
D．对人体安全的电压为36V
4．下列电路连接正确的是（ ）
A． B．
C． D．

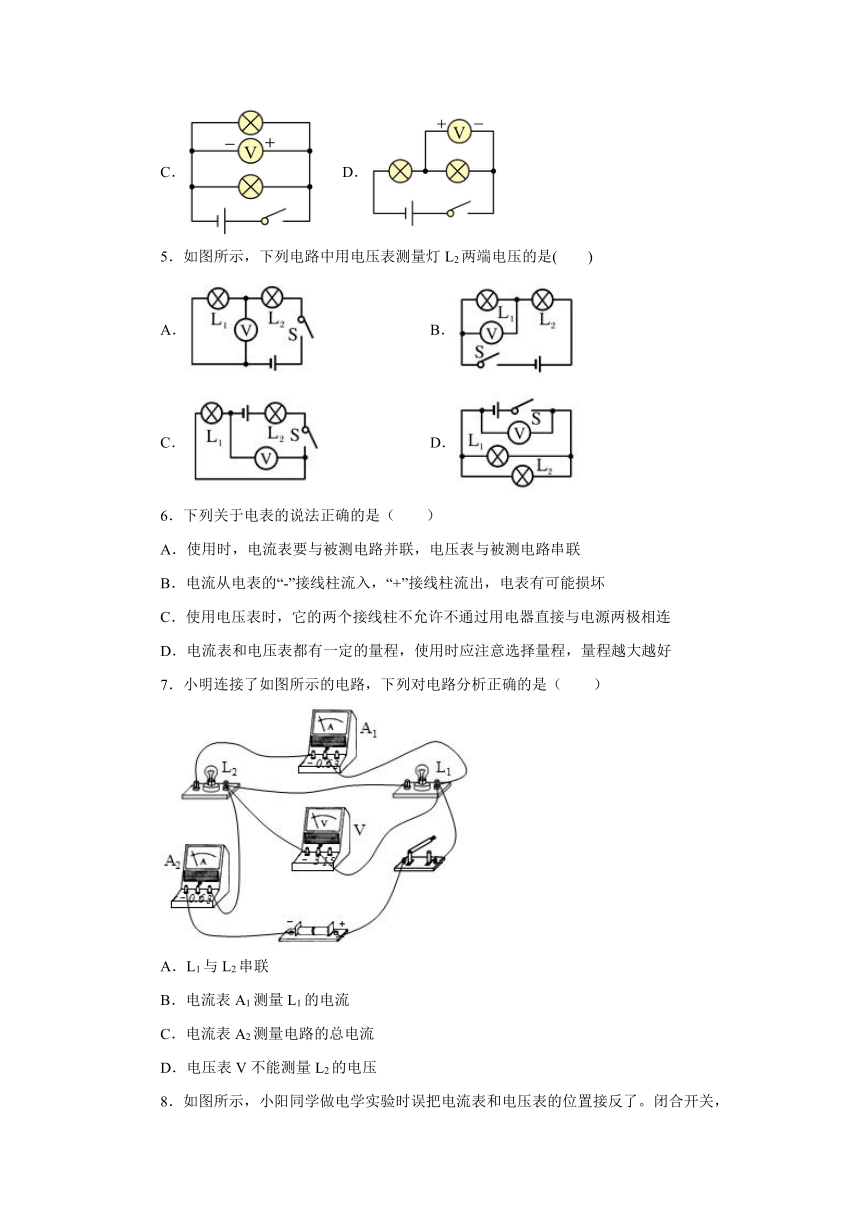

5．如图所示，下列电路中用电压表测量灯L2两端电压的是( )
A． B．
C． D．
6．下列关于电表的说法正确的是（　　）
A．使用时，电流表要与被测电路并联，电压表与被测电路串联
B．电流从电表的“-”接线柱流入，“+”接线柱流出，电表有可能损坏
C．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
7．小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压

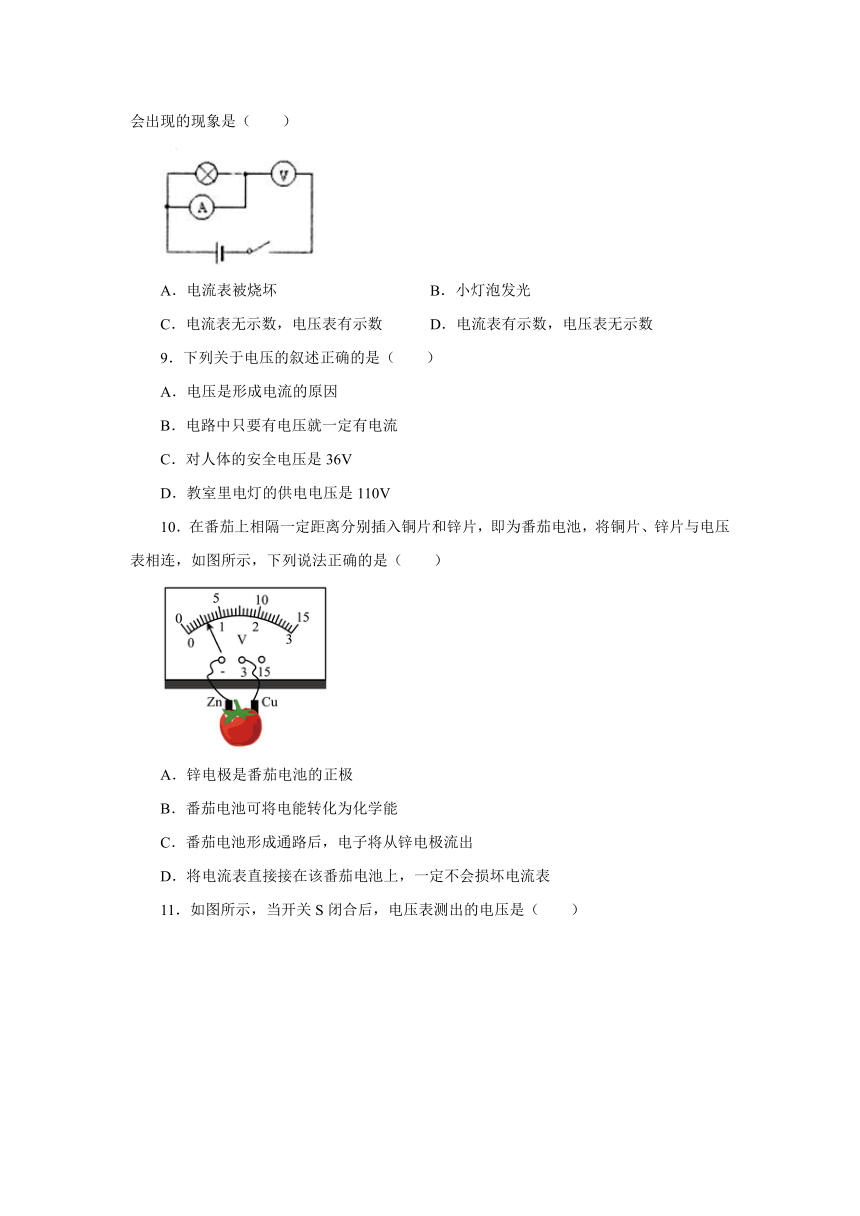

8．如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（　　）
A．电流表被烧坏 B．小灯泡发光
C．电流表无示数，电压表有示数 D．电流表有示数，电压表无示数
9．下列关于电压的叙述正确的是（　　）
A．电压是形成电流的原因
B．电路中只要有电压就一定有电流
C．对人体的安全电压是36V
D．教室里电灯的供电电压是110V
10．在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池，将铜片、锌片与电压表相连，如图所示，下列说法正确的是（　　）
A．锌电极是番茄电池的正极
B．番茄电池可将电能转化为化学能
C．番茄电池形成通路后，电子将从锌电极流出
D．将电流表直接接在该番茄电池上，一定不会损坏电流表
11．如图所示，当开关S闭合后，电压表测出的电压是（　　）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
二、填空题
12．如图电流表示数为_____A；电压表示数为_____V．
13．某同学用电压表测量电压时，发现电压表指针反偏，这是因为 ______ ；另一位同学发现电压表指针偏转到右边没有刻度的地方，这是因为 ______ 。
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的______极。铜片与电压表之间的导线中，自由电子的运动方向是从______（选填“电压表到铜片”或“铜片到电压表”）。
15．如图所示的电路里，在圆圈1、2、3中填入适当电表，要使灯L1和L2串联，______应是电流表，______应是电压表。
16．电压表使用规则：①电压表要__联在被测电路两端；②让电流从电压表___________接线柱流进，从______接线柱流出；③被测电压不要超过电压表的___________；④电压表可以直接________联在电源两极上．
三、实验题
17．水果电池由水果和两种不同的金属片组成．研究表明水果电池和干电池一样也有正极和负极，其正、负极与金属片材质有关．小明在番茄上分别插入铜片和锌片（如图），制成一个番茄电池，并与电压表相连，观察到电压表指针发生了偏转．
（1）小明制成的这个水果电池的电压是_______伏．
（2）已知此番茄电池中负电荷从锌片经电压表向铜片移动，则锌片与电压表的_______接线柱相连（填“负”或“正”）．
18．在“探究水果电池电压”的实验中：
小明用铜片和锌片作为电极插入较小的柠檬，制成了一个水果电池，如图所示；小华用铜片和铝片插入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，小华比小明的芯片声音要响一些．由此他们作出如下猜想：
猜想一、水果电池电压可能与水果的大小有关；
猜想二、水果电池电压可能与电极的材料有关；
（1）为了验证“猜想一”，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如下表所示：分析表中数据，说明“猜想一”是_____（选填“正确”或“ 错误”）的．
（2）在测水果电池电压时，连接如图所示电路，如果电压表指针正向偏转，则_____是水果电池的正极．
（3）为了验证“猜想二”，小华用铜片作为电池的一个电极，分别用外形相同的锌、铝、铁等金属片作为电池的另一个电极，将金属片插入同一柠檬的相同深度，并保持_____相同，分别测出水果电池的电压，如下表所示：
电极材料
铜和锌
铜和铝
铜和铁
电压U/V
0.80
0.60
0.46
分析表中数据，得到的结论是_____．
参考答案
1．D
2．C
3．B
4．C
5．D
6．B
7．C
8．C
9．A
10．C
11．B
12．0.2 2.2
13．电压表正负接线柱接反了 电压表量程选小了
14．负 电压表到铜片
15．② ①③
16．并 “_+_” “__—__” 量程 并
17．0.4 负
18．错误 铜片 电极间距离（或：其它因素） 水果电池的电压与电极的材料有关
