13.2电路连接的基本方式 实物图连接练习 2021-2022学年苏科版物理九年级上册（无答案）

13.2电路连接的基本方式 实物图连接练习

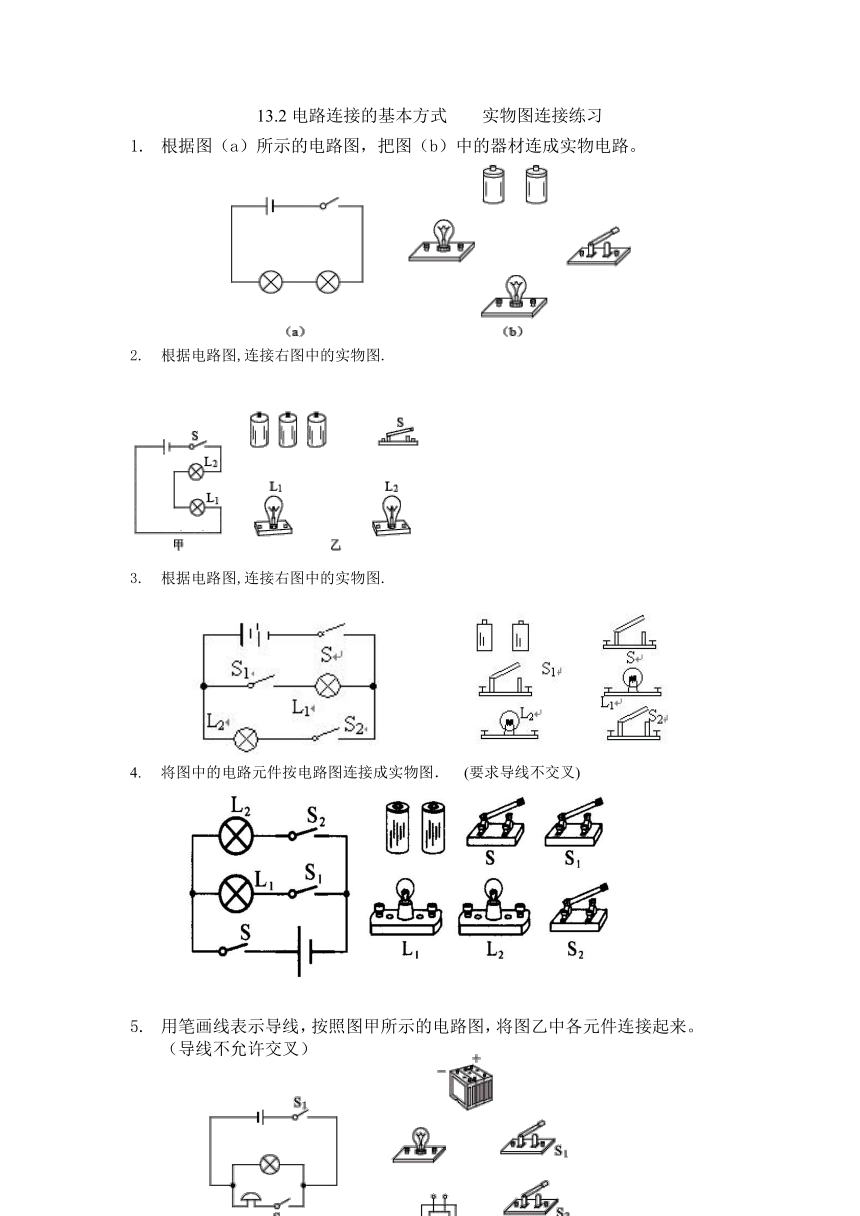

根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
根据电路图,连接右图中的实物图.
根据电路图,连接右图中的实物图.

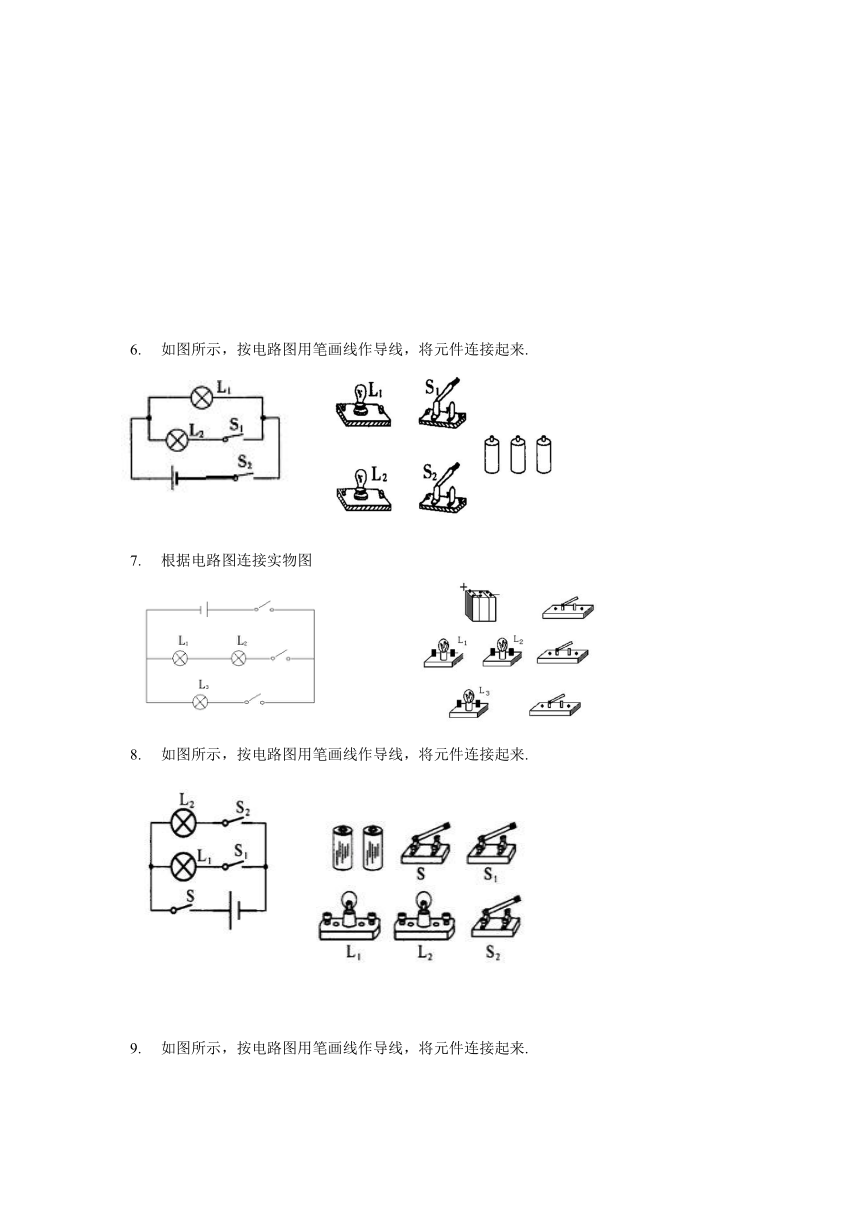

将图中的电路元件按电路图连接成实物图． (要求导线不交叉)
用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）
如图所示，按电路图用笔画线作导线，将元件连接起来.
根据电路图连接实物图
如图所示，按电路图用笔画线作导线，将元件连接起来.
如图所示，按电路图用笔画线作导线，将元件连接起来.

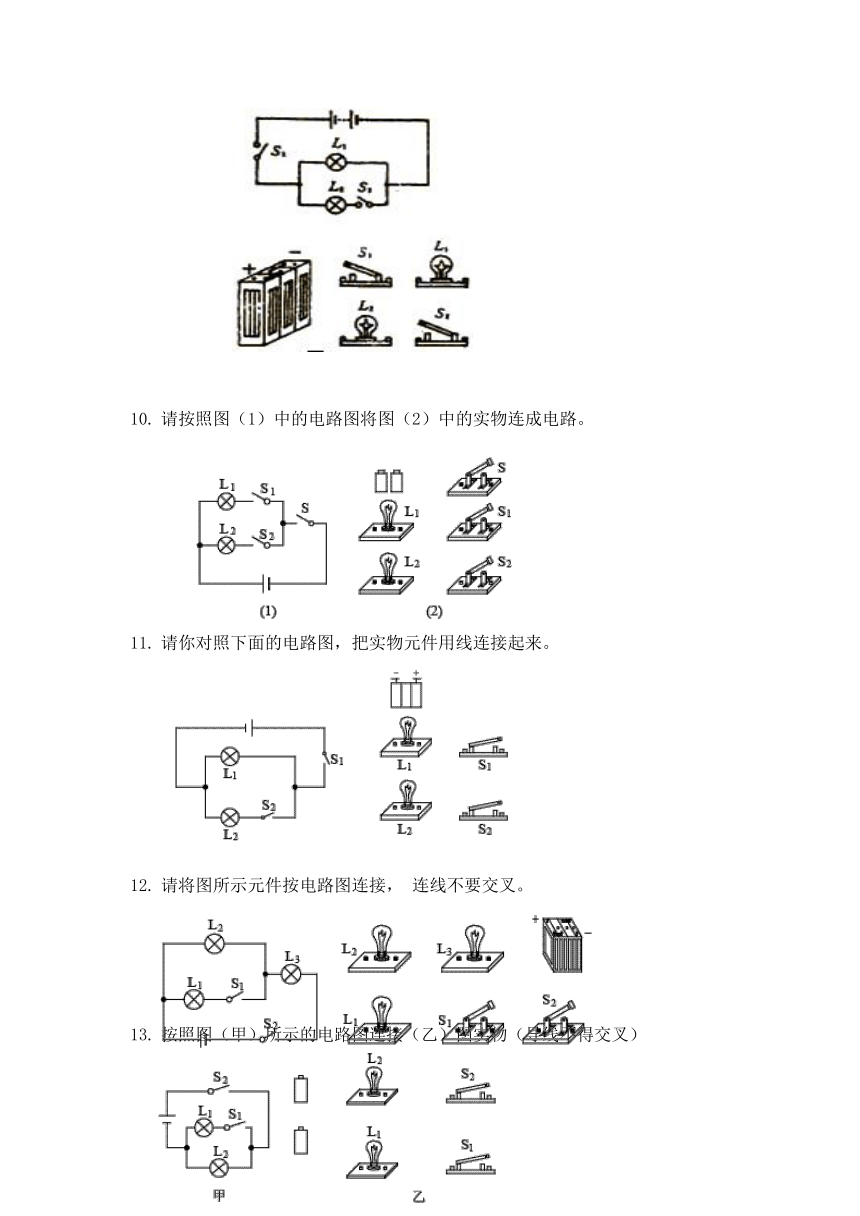

请按照图（1）中的电路图将图（2）中的实物连成电路。
请你对照下面的电路图，把实物元件用线连接起来。
请将图所示元件按电路图连接， 连线不要交叉。
按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）
根据下图中的电路图，把电路元件连接起来。
按照图（a）所示的电路图，将图（b）中的各元件连接起来。
按照下图所示的电路图将实物元件连成电路。
按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）。
按照图（甲）所示的电路图，将图（乙）中各个元件连接起来（用铅笔画线表示导线）。
已知电路图，请用笔画线代替导线将实物图（2）中的元件按电路图（1）连成电路。
按下图甲中的电路图，用笔画线代替导线，把图乙中的实物连接起来，要求导线连接不要交叉。
按照如图所示的电路图，完成如图所示的实物连接。
按照左图所示的电路图，把右图中的电路元器件连接起来。
根据如图（甲）所示的电路图，连接图（乙）的实物元器件。
根据电路图连接实物图
根据电路图，连接右图的实物图
