16.2串、并联电路中电压的规律同步测试2021-2022学年人教版九年级物理全一册（含答案）

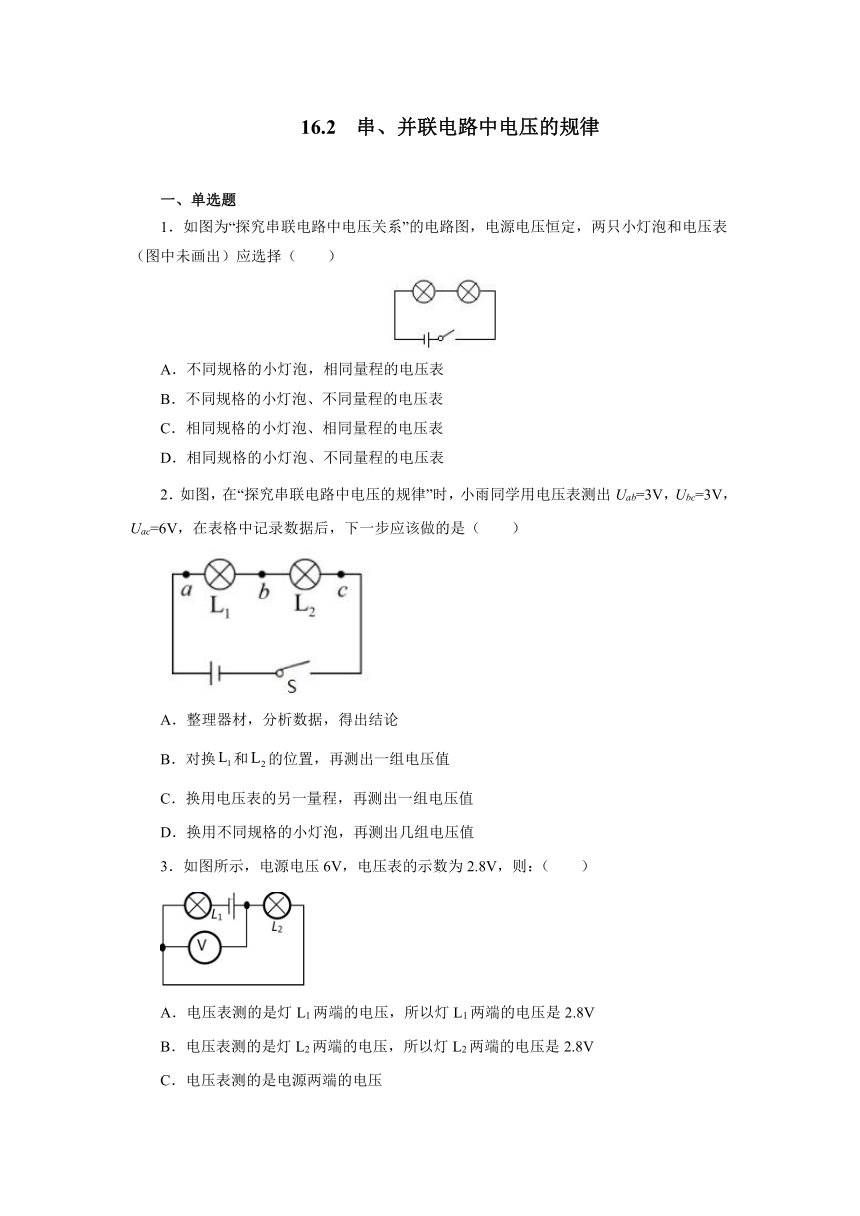

16.2 串、并联电路中电压的规律
一、单选题
1．如图为“探究串联电路中电压关系”的电路图，电源电压恒定，两只小灯泡和电压表（图中未画出）应选择（　　）
A．不同规格的小灯泡，相同量程的电压表
B．不同规格的小灯泡、不同量程的电压表
C．相同规格的小灯泡、相同量程的电压表
D．相同规格的小灯泡、不同量程的电压表
2．如图，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换和的位置，再测出一组电压值
C．换用电压表的另一量程，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
3．如图所示，电源电压6V，电压表的示数为2.8V，则：（　　）
A．电压表测的是灯L1两端的电压，所以灯L1两端的电压是2.8V
B．电压表测的是灯L2两端的电压，所以灯L2两端的电压是2.8V
C．电压表测的是电源两端的电压

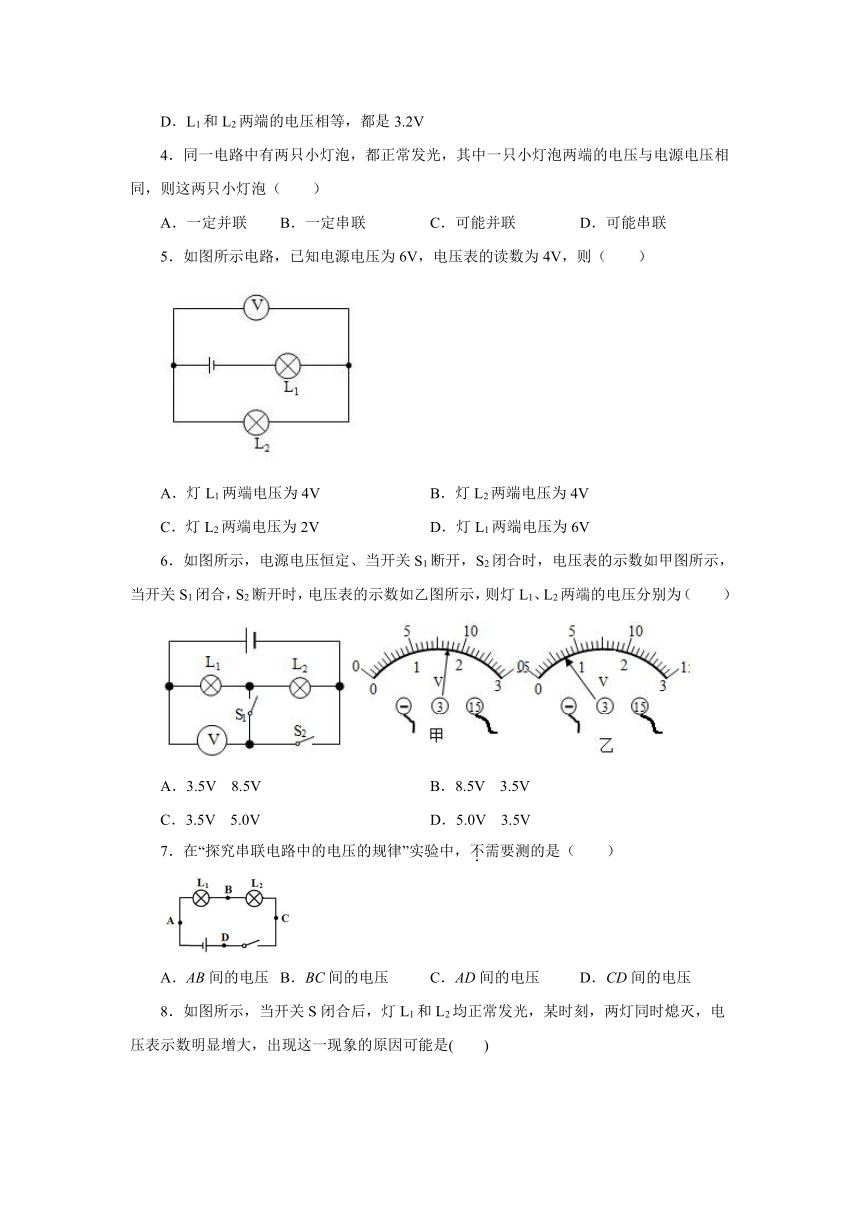

D．L1和L2两端的电压相等，都是3.2V
4．同一电路中有两只小灯泡，都正常发光，其中一只小灯泡两端的电压与电源电压相同，则这两只小灯泡（　　）
A．一定并联 B．一定串联 C．可能并联 D．可能串联
5．如图所示电路，已知电源电压为6V，电压表的读数为4V，则（　　）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
6．如图所示，电源电压恒定、当开关S1断开，S2闭合时，电压表的示数如甲图所示，当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（　　）
A．3.5V 8.5V B．8.5V 3.5V
C．3.5V 5.0V D．5.0V 3.5V
7．在“探究串联电路中的电压的规律”实验中，不需要测的是（　　）
A．AB间的电压 B．BC间的电压 C．AD间的电压 D．CD间的电压

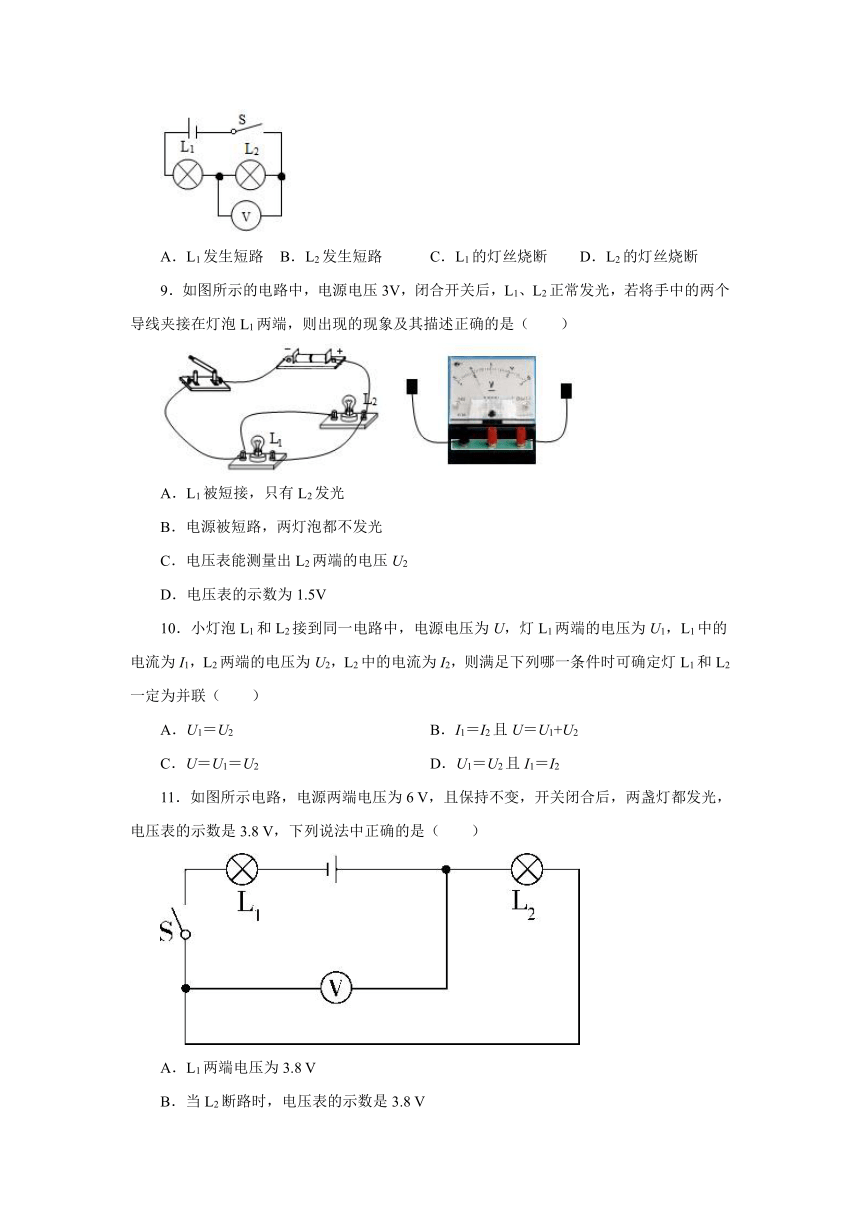

8．如图所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是(　　)
A．L1发生短路 B．L2发生短路 C．L1的灯丝烧断 D．L2的灯丝烧断
9．如图所示的电路中，电源电压3V，闭合开关后，L1、L2正常发光，若将手中的两个导线夹接在灯泡L1两端，则出现的现象及其描述正确的是（　　）
A．L1被短接，只有L2发光
B．电源被短路，两灯泡都不发光
C．电压表能测量出L2两端的电压U2
D．电压表的示数为1.5V
10．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（　　）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
11．如图所示电路，电源两端电压为6 V，且保持不变，开关闭合后，两盏灯都发光，电压表的示数是3.8 V，下列说法中正确的是（　　）
A．L1两端电压为3.8 V
B．当L2断路时，电压表的示数是3.8 V
C．当L2断路时，电压表的示数是2.2 V
D．L1两端电压为2.2 V
12．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法不正确的是（　　）
A．水果的作用是给电路提供电压
B．发光二极管工作时电路中有电荷在发生定向移动
C．该电路两端只要有电压就一定有电流
D．把水果串联起来可以提高电压
二、填空题
13．如图所示，电源电压为6V，闭合开关S后，发现两灯均不亮。仔细检查发现灯泡Ll的灯丝断了，其它部分均正常。这时若用电压表测量b、c两点间的电压，其示数应为_____V；若将L1换为正常发光的灯泡，用电压表V1测出它两端的电压为4V，则用电压表V2测出L2两端的电压应为______V。
14．如图所示，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为________V，L2两端的电压为______V．若灯泡L2灯丝烧断，则电压表V2示数为____V．
15．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
16．如图，当开关S1、S2都闭合时，电压表的示数为4 V，则灯L1两端的电压是_____V， 当S1、S2都断开时电压表的示数为_________V 。
三、实验题
17．探究并联电路的电流规律：
实验 装置 请根据电路图将实物电路连接完整：
步骤 把电流表分别接入、、 三点，闭合开关，读出电流表的示数，填入表中.请将表格补充完整. _____ 表格 测量位置电流 0.30.5
结论 在并联电路中，干路电流等于_____电流之和
问题讨论 上述实验中要使得到的规律更具有普遍性，应换用规格_____的灯泡进行多次实验.
18．在“探究串联电路中电压的规律”实验中，小明同学设计了如图所示的电路．
(1)实验中应选择规格 ____ (选填“相同”或“不相同”)的灯泡．
(2)小明用电压表分别测出L1和L2两端电压及串联总电压.经过多次实验，并记录了数据．分析下表中的数据，可得出的结论为:串联电路两端的总电压 ___ 各部分电路两端的电压之和．
实验次数 L1两端的电压/V L2两端的电压/V 串联总电压
1 1.5 1.3 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
(3)小明多次实验的目的是 __________ (选填“寻找普遍规律”或“减小实验误差”
参考答案
1．A
2．D
3．B
4．A
5．B
6．C
7．D
8．D
9．C
10．C
11．D
12．C
13．6 2
14．8 2 10
15．2.3 6.0
16．4 4
17． 0.2 各支路 不同
18．不相同 等于 寻找普遍规律
