苏科版九年级：第十一章 简单机械和功 第1课时 杠杆(1)

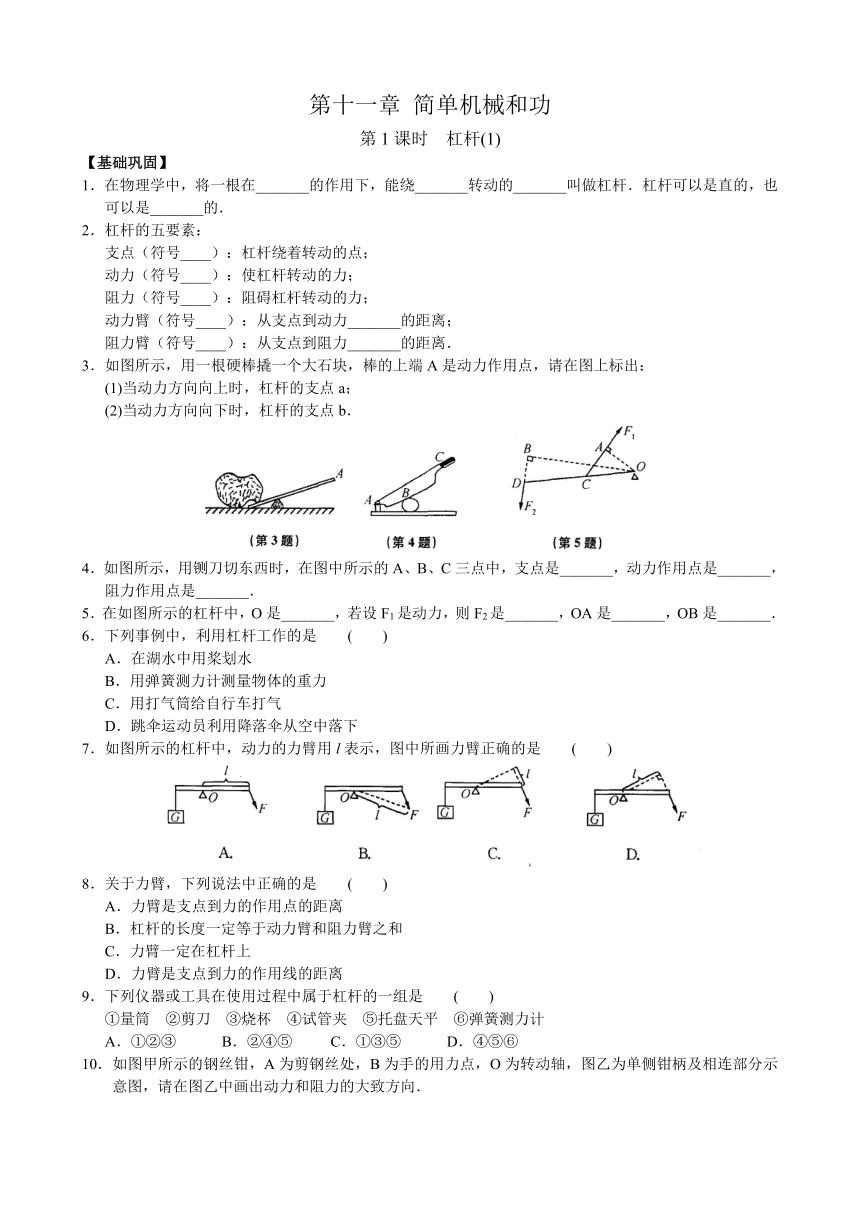

第十一章 简单机械和功
第1课时 杠杆(1)
【基础巩固】
1．在物理学中，将一根在_______的作用下，能绕_______转动的_______叫做杠杆．杠杆可以是直的，也可以是_______的．
2．杠杆的五要素：
支点（符号____）：杠杆绕着转动的点；
动力（符号____）：使杠杆转动的力；
阻力（符号____）：阻碍杠杆转动的力；
动力臂（符号____）：从支点到动力_______的距离；
阻力臂（符号____）：从支点到阻力_______的距离．
3．如图所示，用一根硬棒撬一个大石块，棒的上端A是动力作用点，请在图上标出：
(1)当动力方向向上时，杠杆的支点a；
(2)当动力方向向下时，杠杆的支点b．
4．如图所示，用铡刀切东西时，在图中所示的A、B、C三点中，支点是_______，动力作用点是_______，阻力作用点是_______．
5．在如图所示的杠杆中，O是_______，若设F1是动力，则F2是_______，OA是_______，OB是_______．
6．下列事例中，利用杠杆工作的是 ( )
A．在湖水中用桨划水
B．用弹簧测力计测量物体的重力
C．用打气筒给自行车打气
D．跳伞运动员利用降落伞从空中落下
7．如图所示的杠杆中，动力的力臂用l表示，图中所画力臂正确的是 ( )
8．关于力臂，下列说法中正确的是 ( )
A．力臂是支点到力的作用点的距离
B．杠杆的长度一定等于动力臂和阻力臂之和
C．力臂一定在杠杆上
D．力臂是支点到力的作用线的距离
9．下列仪器或工具在使用过程中属于杠杆的一组是 ( )
①量筒 ②剪刀 ③烧杯 ④试管夹 ⑤托盘天平 ⑥弹簧测力计
A．①②③ B．②④⑤ C．①③⑤ D．④⑤⑥

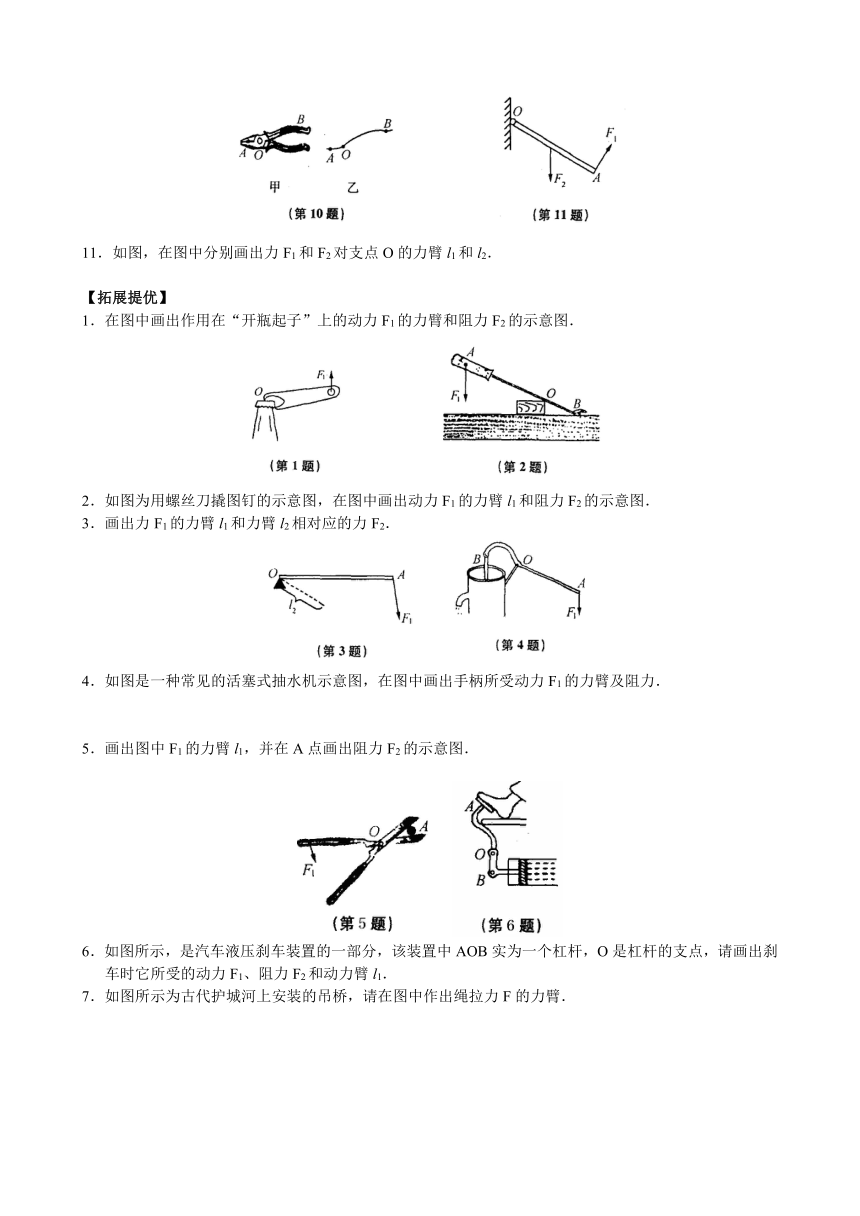

10．如图甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出动力和阻力的大致方向．
11．如图，在图中分别画出力F1和F2对支点O的力臂l1和l2．
【拓展提优】
1．在图中画出作用在“开瓶起子”上的动力F1的力臂和阻力F2的示意图．
2．如图为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．
3．画出力F1的力臂l1和力臂l2相对应的力F2．
4．如图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂及阻力．
5．画出图中F1的力臂l1，并在A点画出阻力F2的示意图．
6．如图所示，是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂l1．
7．如图所示为古代护城河上安装的吊桥，请在图中作出绳拉力F的力臂．
8．如图是用钓鱼竿钓鱼的示意图，O为支点．F1为手对鱼竿的作用力，请画出：
(1)鱼线对钓鱼竿拉力F2的示意图；
(2) F1的力臂l1．
参考答案
【基础巩固】
1．力　一固定点　硬棒　弯　2．O 　F1 F2 l1　　作用线　l2　作用线
3．(1)如图所示
　(2)如图所示
4．A　C　B
5．支点　阻力　动力臂　阻力臂 6．A 　7．D　8．D　9．B
10．如图所示
11．略
【拓展提优】
8．如图所示
