苏科版九年级：第十一章 简单机械和功 第3课时 杠杆(3)

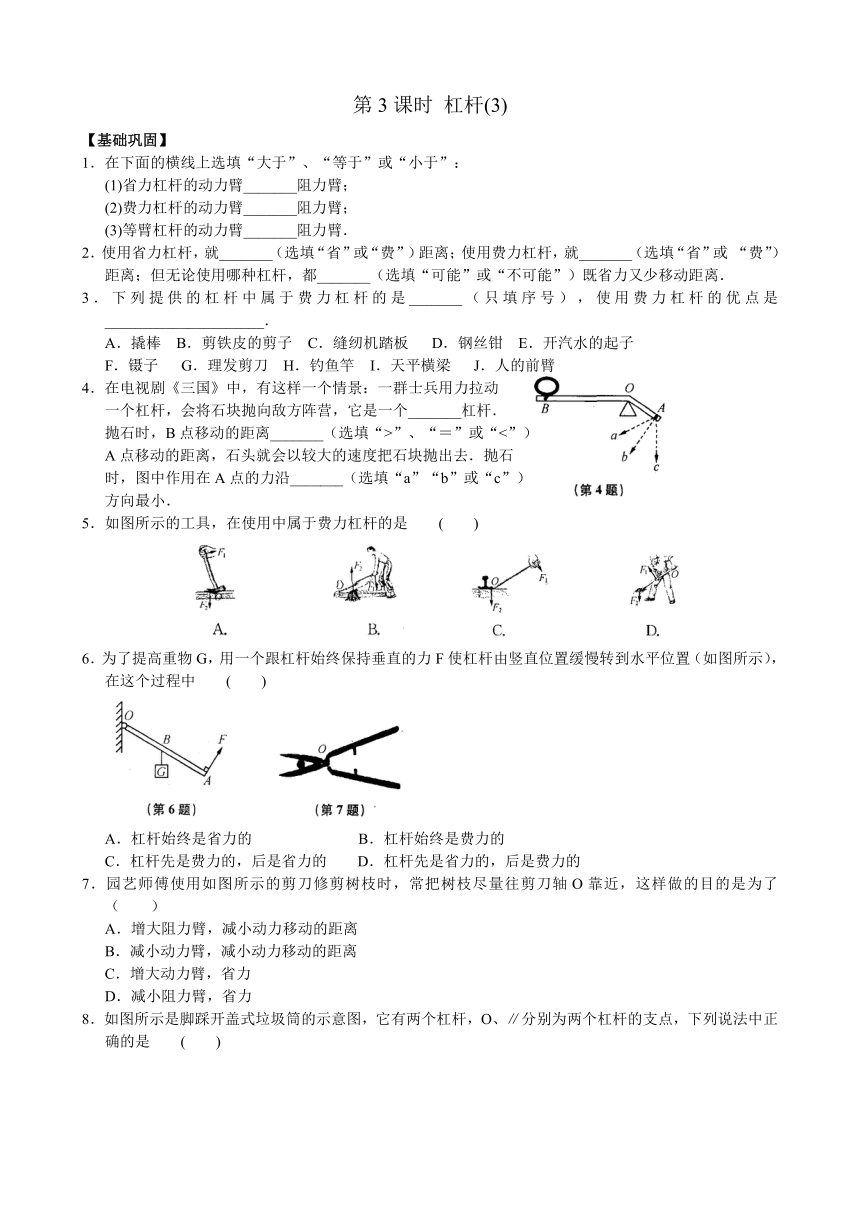

第3课时 杠杆(3)
【基础巩固】
1．在下面的横线上选填“大于”、“等于”或“小于”：
(1)省力杠杆的动力臂_______阻力臂；
(2)费力杠杆的动力臂_______阻力臂；
(3)等臂杠杆的动力臂_______阻力臂．
2．使用省力杠杆，就_______（选填“省”或“费”）距离；使用费力杠杆，就_______（选填“省”或 “费”）距离；但无论使用哪种杠杆，都_______（选填“可能”或“不可能”）既省力又少移动距离．
3．下列提供的杠杆中属于费力杠杆的是_______（只填序号），使用费力杠杆的优点是_____________________．
A．撬棒　B．剪铁皮的剪子　C．缝纫机踏板 D．钢丝钳 E．开汽水的起子
F．镊子 G．理发剪刀 H．钓鱼竿 I．天平横梁 J．人的前臂
4．在电视剧《三国》中，有这样一个情景：一群士兵用力拉动
一个杠杆，会将石块抛向敌方阵营，它是一个_______杠杆．
抛石时，B点移动的距离_______（选填“>”、“＝”或“<”）
A点移动的距离，石头就会以较大的速度把石块抛出去．抛石
时，图中作用在A点的力沿_______（选填“a”“b”或“c”）
方向最小．
5．如图所示的工具，在使用中属于费力杠杆的是 ( )
6．为了提高重物G，用一个跟杠杆始终保持垂直的力F使杠杆由竖直位置缓慢转到水平位置（如图所示），在这个过程中 ( )
A．杠杆始终是省力的 B．杠杆始终是费力的
C．杠杆先是费力的，后是省力的 D．杠杆先是省力的，后是费力的
7．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了 （ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
8．如图所示是脚踩开盖式垃圾筒的示意图，它有两个杠杆，O、∥分别为两个杠杆的支点，下列说法中正确的是 ( )
A．两杠杆都是省力杠杆 B．两杠杆都是费力杠杆
C．上面的是省力杠杆，下面的是费力杠杆
D．上面的是费力杠杆，下面的是省力杠杆
9．如图所示AOB为轻质杠杆，B端挂重物G，A端分别作用四个方向的力时，杠杆都能在图示位置平衡，则关于四个力的大小的说法中正确的是 ( )
A．F2最小 B．F4最小 C．F1最小 D．F3最小
【拓展提优】
1．三个和尚挑水吃的故事相信大家耳熟能详，甲图中和尚们商量出新的挑水方案，胖和尚一人挑两小桶，瘦和尚和小和尚两人合抬一大桶，以下说法中不正确的是( )
A．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将他的肩往后移动一点距离
B．乙图中水桶B向下沉，为保持水平平衡，胖和尚可以将后面水桶B往前移动一点距离
C．丙图中小和尚为减轻瘦和尚的负担，可以让瘦和尚往前移动一点距离
D．丙图中小和尚为减轻瘦和尚的负担，可以将水桶往前移动一点距离
2．如图所示，一直杆可绕O点转动，杆下挂一重物．为了提高重物，用一个始终跟杆垂直的力F使直杆由竖直位置慢慢转动到水平位置，在此过程中这个直杆 ( )
A．始终是省力杠杆 B．始终是费力杠杆
C．先是省力杠杆，后是费力杠杆 D．先是费力杠杆，后是省力杠杆
3．如图是自卸车的示意图，车厢部分视为杠杆，则下列分析正确的是 ( )
A．B点是支点，液压杆施的力是动力，货物重是阻力
B．B点是支点，物体A放在车厢前部可省力
C．C点是支点，物体A放在车厢后部可省力
D．C点是支点，物体A放在车厢前部可省力
4．一根直杆可绕轴O转动，在直杆的中点挂一重物，在杆的另一端施加一个方向始终与杠杆垂直的力F，如图所示，在直杆从竖直位置慢慢抬到水平位置的过程中，力F的大小变化情况应是 ( )
　　
A．一直增大 　　 B．一直减小　　　 C．先增大后减小 　 D．不变
5．如图，是环卫工人用的一种垃圾夹的结构示意图．拉绳的一端固定在手把上，另一端穿过空心管杆与两夹爪的一端相连，当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状，在使用过程中，手把和夹爪分别是 ( )
A．省力杠杆，费力杠杆 B．费力杠杆，省力杠杆
C．省力杠杆，省力杠杆 D．费力杠杆，费力杠杆
6．如图所示，用一根木棒撬大石头，没有撬动，为了撬动
大石头，应将垫在木棒下的小石块向_______（选填“左”或“右”）移动，这实质上是增大了_______，同时又减小了_______．
7．如图所示的弯曲杠杆，AC＝40 cm，BO＝20 cm，OC＝30 cm，AC⊥CO，BO⊥CO，O为转轴，在B处挂一重为100 N的重物，要求在A处作用一个最小的力F使杠杆平衡．请在图上画出这个力的方向并求出这个力的大小．
8．如图所示，是一把厨房里常见的多功能剪刀，特别是图中标有
1、2、3、4、5序号的部位都具有一定的功能，且每一项功能都
与物理知识息息相关，请你写出其中的三项功能，
并说明所用到的物理知识．
9．一个地质勘探小分队，在野外河边休息时发现了一种矿石，
他们非常想尽快知道这种矿石的密度大约是多少，
但是手中只有皮尺、直木棍和针线包中缝衣服用的针和细线，
请你帮助他们利用现场可利用的物品，设计一个测定矿石密度
的方案，并推导出计算矿石密度的表达式．
参考答案
【基础巩固】
1．(1)大于　(2)小于　(3)等于　2．费　省　不可能　3．C、F、G、H、J 可以省距离 4．费力　>　b　5．D 　6．A　 7．D 　8．B 　9．D
【拓展提优】
1．D　2．C　3．C 　4．A　 5．A 6．左　动力臂 阻力臂　7．40 N
8．略 9．略
