16.4变阻器练习题 2021-2022年人教版九年级全一册物理（有答案）

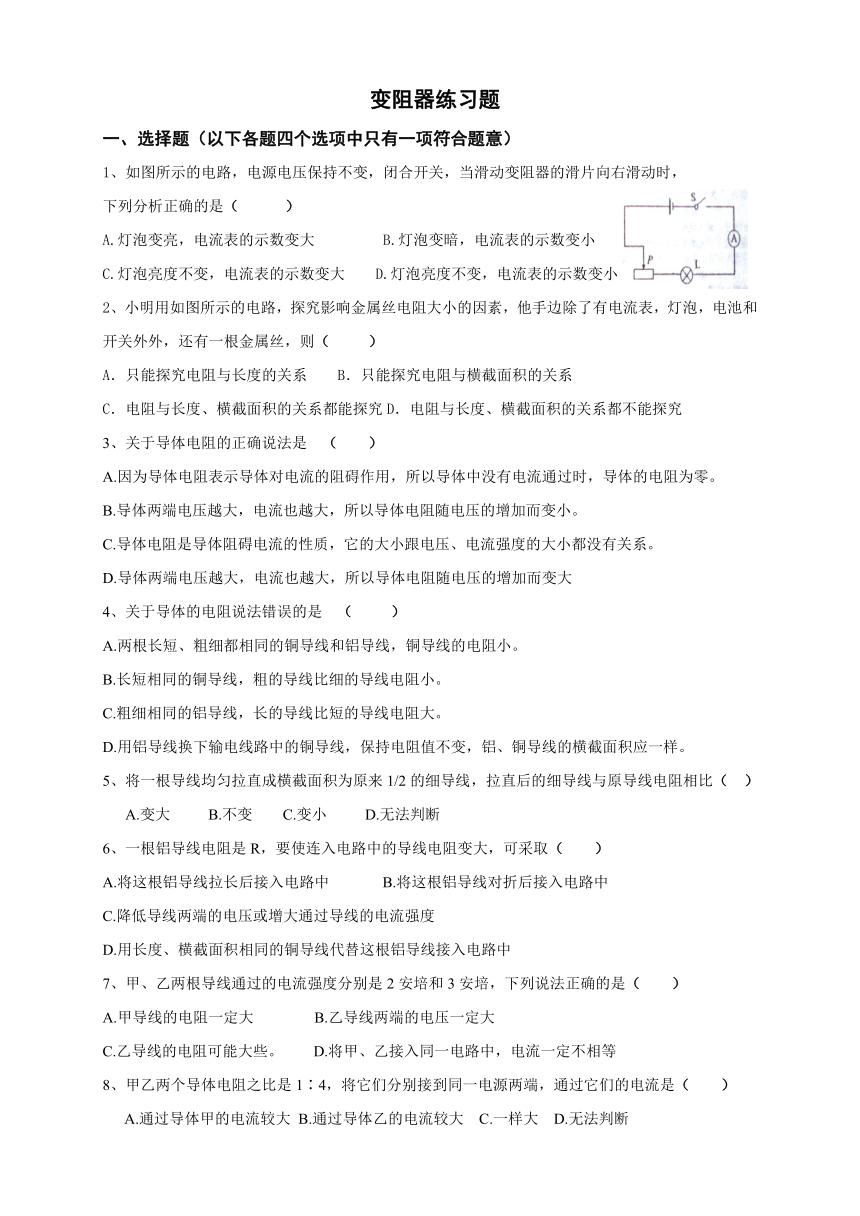

变阻器练习题
一、选择题（以下各题四个选项中只有一项符合题意）
1、如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，
下列分析正确的是（ ）
A.灯泡变亮，电流表的示数变大　 B.灯泡变暗，电流表的示数变小
C.灯泡亮度不变，电流表的示数变大　 D.灯泡亮度不变，电流表的示数变小
2、小明用如图所示的电路，探究影响金属丝电阻大小的因素，他手边除了有电流表，灯泡，电池和开关外外，还有一根金属丝，则（ ）
A．只能探究电阻与长度的关系 B．只能探究电阻与横截面积的关系
C．电阻与长度、横截面积的关系都能探究D．电阻与长度、横截面积的关系都不能探究
3、关于导体电阻的正确说法是　（ ）　
A.因为导体电阻表示导体对电流的阻碍作用，所以导体中没有电流通过时，导体的电阻为零。
B.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变小。
C.导体电阻是导体阻碍电流的性质，它的大小跟电压、电流强度的大小都没有关系。
D.导体两端电压越大，电流也越大，所以导体电阻随电压的增加而变大
4、关于导体的电阻说法错误的是　（ ）　
A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。
B.长短相同的铜导线，粗的导线比细的导线电阻小。
C.粗细相同的铝导线，长的导线比短的导线电阻大。
D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝、铜导线的横截面积应一样。
5、将一根导线均匀拉直成横截面积为原来1/2的细导线，拉直后的细导线与原导线电阻相比（ ）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 A.变大 　　B.不变 C.变小　　 D.无法判断
6、一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取（ ）
A.将这根铝导线拉长后接入电路中 B.将这根铝导线对折后接入电路中
C.降低导线两端的电压或增大通过导线的电流强度
D.用长度、横截面积相同的铜导线代替这根铝导线接入电路中
7、甲、乙两根导线通过的电流强度分别是2安培和3安培，下列说法正确的是（ ）
A.甲导线的电阻一定大 B.乙导线两端的电压一定大
C.乙导线的电阻可能大些。 D.将甲、乙接入同一电路中，电流一定不相等
8、甲乙两个导体电阻之比是1∶4，将它们分别接到同一电源两端，通过它们的电流是（ ）
A.通过导体甲的电流较大 B.通过导体乙的电流较大 C.一样大 D.无法判断

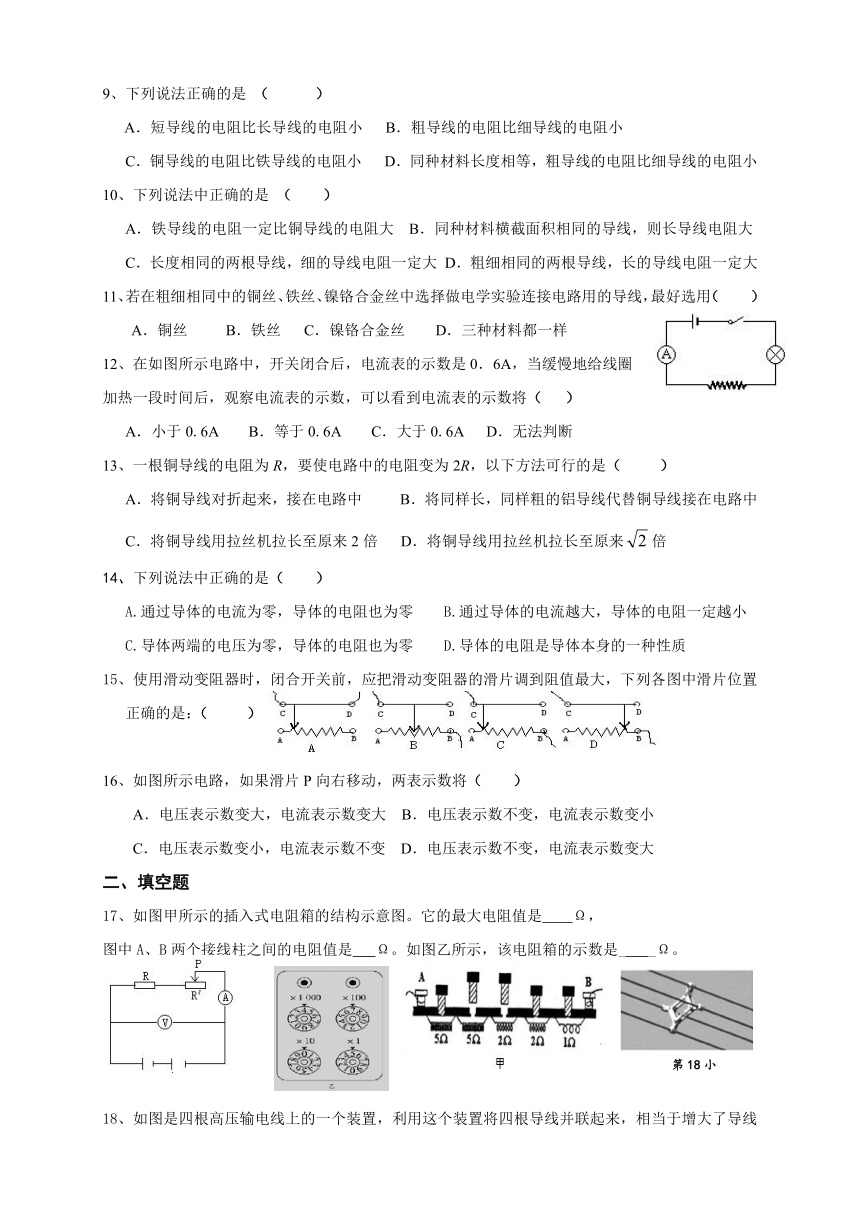

9、下列说法正确的是 （ ）
　 A．短导线的电阻比长导线的电阻小 B．粗导线的电阻比细导线的电阻小
　 C．铜导线的电阻比铁导线的电阻小 D．同种材料长度相等，粗导线的电阻比细导线的电阻小
10、下列说法中正确的是 （ ）
A．铁导线的电阻一定比铜导线的电阻大 B．同种材料横截面积相同的导线，则长导线电阻大
　 C．长度相同的两根导线，细的导线电阻一定大 D．粗细相同的两根导线，长的导线电阻一定大
11、若在粗细相同中的铜丝、铁丝、镍铬合金丝中选择做电学实验连接电路用的导线，最好选用（ ）
A．铜丝 B．铁丝 C．镍铬合金丝 D．三种材料都一样
12、在如图所示电路中，开关闭合后，电流表的示数是0．6A，当缓慢地给线圈
加热一段时间后，观察电流表的示数，可以看到电流表的示数将（ ）
A．小于0.6A B．等于0.6A C．大于0.6A D．无法判断
13、一根铜导线的电阻为R，要使电路中的电阻变为2R，以下方法可行的是（ ）
A．将铜导线对折起来，接在电路中 B．将同样长，同样粗的铝导线代替铜导线接在电路中
C．将铜导线用拉丝机拉长至原来2倍 D．将铜导线用拉丝机拉长至原来倍
14、下列说法中正确的是（ ）
A.通过导体的电流为零，导体的电阻也为零 B.通过导体的电流越大，导体的电阻一定越小
C.导体两端的电压为零，导体的电阻也为零 D.导体的电阻是导体本身的一种性质
15、使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是：（ ）
16、如图所示电路，如果滑片P向右移动，两表示数将（ ）
A．电压表示数变大，电流表示数变大 B．电压表示数不变，电流表示数变小
C．电压表示数变小，电流表示数不变 D．电压表示数不变，电流表示数变大
二、填空题
17、如图甲所示的插入式电阻箱的结构示意图。它的最大电阻值是 Ω，
图中A、B两个接线柱之间的电阻值是 Ω。如图乙所示，该电阻箱的示数是_ _Ω。

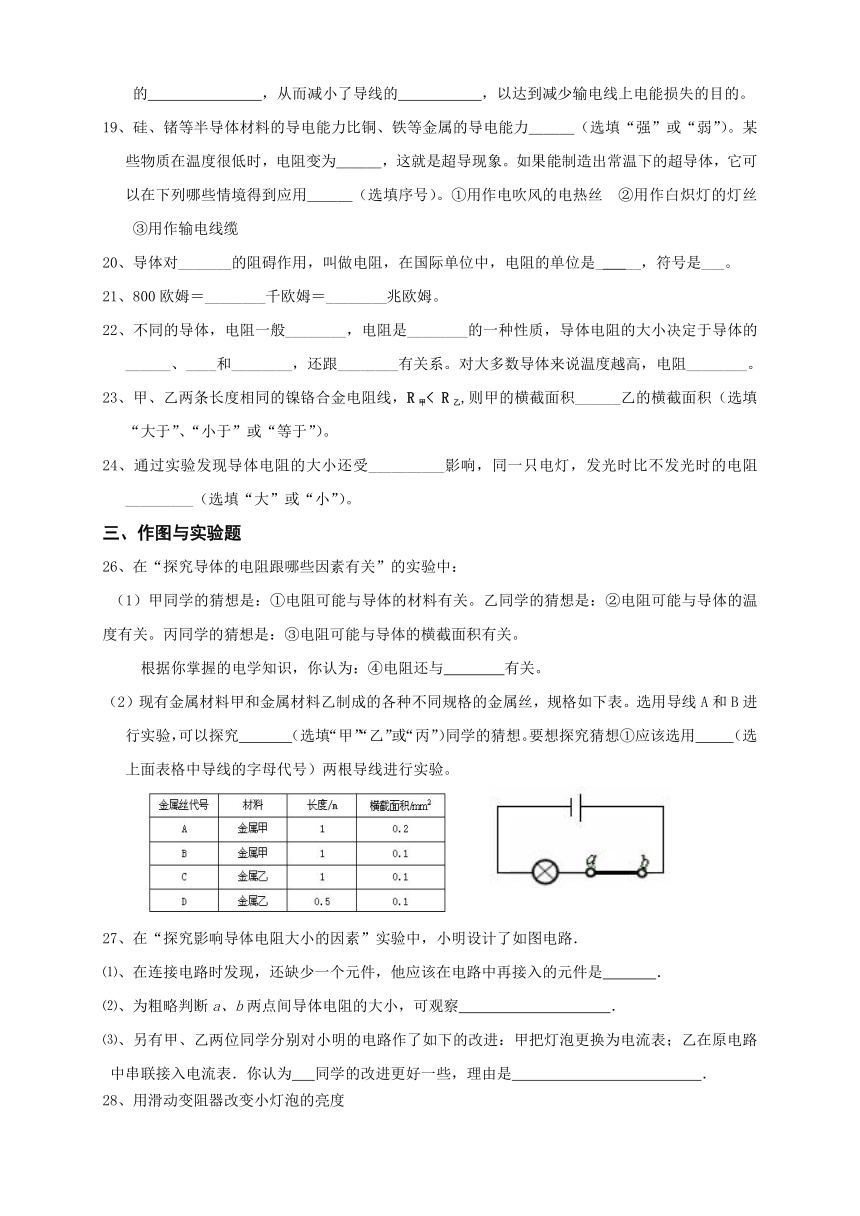

18、如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 ，从而减小了导线的 ，以达到减少输电线上电能损失的目的。
19、硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力＿＿＿（选填“强”或“弱”）。某些物质在温度很低时，电阻变为＿＿＿，这就是超导现象。如果能制造出常温下的超导体，它可以在下列哪些情境得到应用＿＿＿（选填序号）。①用作电吹风的电热丝 ②用作白炽灯的灯丝 ③用作输电线缆
20、导体对_______的阻碍作用，叫做电阻，在国际单位中，电阻的单位是_ __，符号是___。
21、800欧姆＝________千欧姆＝________兆欧姆。
22、不同的导体，电阻一般________，电阻是________的一种性质，导体电阻的大小决定于导体的______、____和________，还跟________有关系。对大多数导体来说温度越高，电阻________。
23、甲、乙两条长度相同的镍铬合金电阻线，R甲< R乙,则甲的横截面积______乙的横截面积（选填“大于”、“小于”或“等于”）。
24、通过实验发现导体电阻的大小还受__________影响，同一只电灯，发光时比不发光时的电阻_________（选填“大”或“小”）。
三、作图与实验题
26、在“探究导体的电阻跟哪些因素有关”的实验中：
（1）甲同学的猜想是：①电阻可能与导体的材料有关。乙同学的猜想是：②电阻可能与导体的温度有关。丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与 有关。
（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。选用导线A和B进行实验，可以探究 （选填“甲”“乙”或“丙”）同学的猜想。要想探究猜想①应该选用 （选上面表格中导线的字母代号）两根导线进行实验。
27、在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
⑴、在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ．
⑵、为粗略判断a、b两点间导体电阻的大小，可观察 ．
⑶、另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
28、用滑动变阻器改变小灯泡的亮度
(1)、实验室中有一铭牌上标有“20Ω、 2A”字样的滑动变阻器，如图甲所示.若要把它其中的两个接线柱连接到电路中去，共有 种接法；“20Ω”指的是 接线柱间的电阻值，或表示接A（或B）、C时阻值在 之间变化。“2A”指的是 __.
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.
(3)如果你还想知道电路中电流值的改变情况，需在电路中再 联一个电流表，并增加 根导线.
四、综合应用题
29、想一想，如何改进：
小红设计的电动机能正反转的电路如右图，操作时发现电动机的转向不
易确定．请你利用发光二极管帮助小红解决这个问题．画出相应电路图．
30、关于滑动变阻器的构造，下列说法中正确的是（ ）
A．瓷筒可以用胶木筒代替 B．接线柱应有两个，有四个接线柱的不能起到变阻器的作用
C．线圈可以用裸导线绕制，也可以用带绝缘漆皮的铜或铅线绕制
D．滑动变阻器的滑片与线圈接触的地方，绝缘漆不必刮去，以保证线圈导线间的绝缘
30、（多选）如图所示，滑片P可（ ）
A.向左滑动，但不能滑到C点 B.向左滑动，可以滑到C点
C.向右滑动，但不能滑到D点 D.向右滑动，可以滑到D点且阻值最大。
31、在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.
（1）如果闭合图中所示电路的开关,电压表 示数、电流表 示数，小灯泡 发光。
（2）在图中画出小刚连接的那根导线.(用虚线表示)
参考答案
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
A C C D A A C A D B A A D D C B
17、15,7,4705。18、横截面积，电阻。19、弱，零，③。 20、电流，欧，Ω。21、0.8,0、0008.
22、不同，导体，材料，长度，横截面积，温度。越大。23、大，长度增大，横截面积变小。24、大于。25、温度，大。26、热敏，温度变化。27、长度，丙。B、C。28、开关，灯泡的亮度，乙，乙同学的做法灯泡可保护电路。29、2， A、B 0～20Ω 滑动变阻器允许通过的最大电流值为2A (2) 连线如图所示
(3) 串 一
30、
31、A．32、A、D．33、有，无，不。
第18小题图
第29小题图
第30小题图
第31小题图
