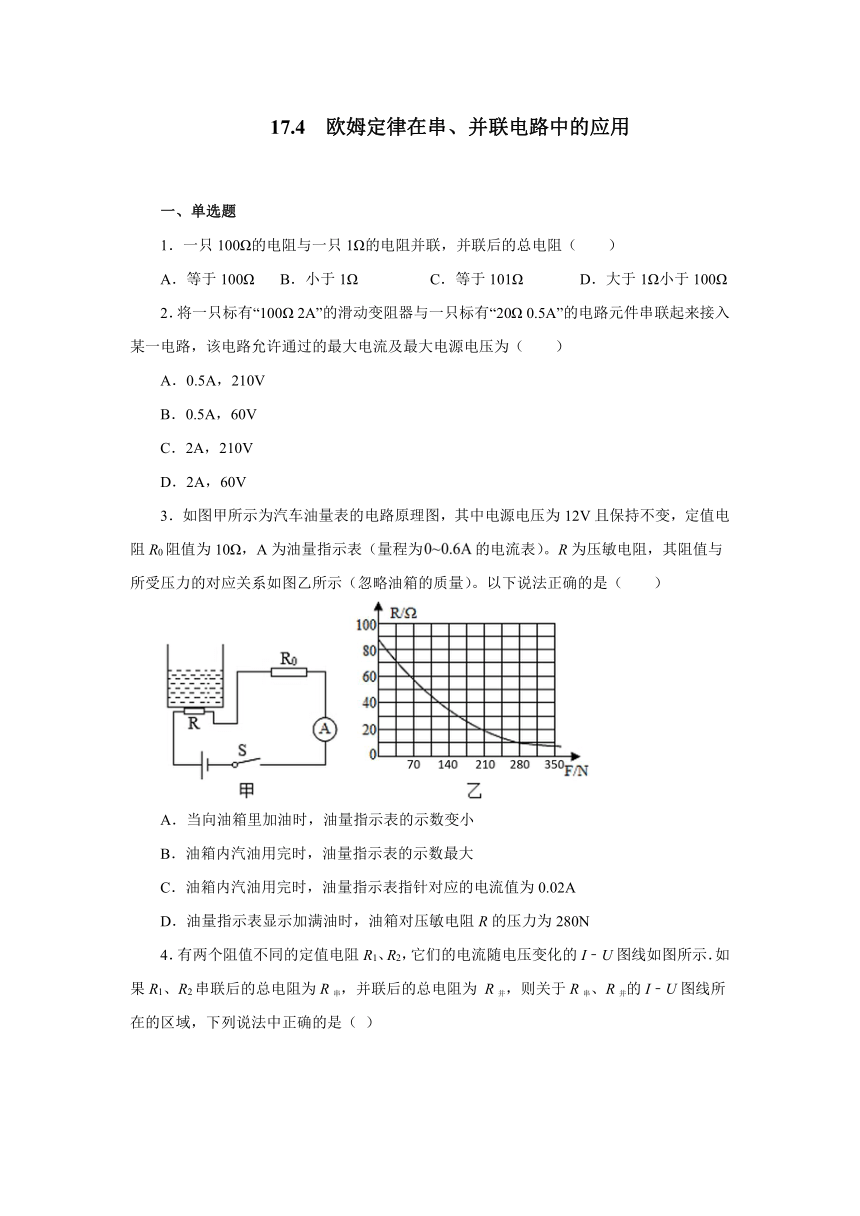

17.4 欧姆定律在串、并联电路中的应用
一、单选题
1．一只100Ω的电阻与一只1Ω的电阻并联，并联后的总电阻（　　）
A．等于100Ω B．小于1Ω C．等于101Ω D．大于1Ω小于100Ω
2．将一只标有“100Ω 2A”的滑动变阻器与一只标有“20Ω 0.5A”的电路元件串联起来接入某一电路，该电路允许通过的最大电流及最大电源电压为（　　）
A．0.5A，210V
B．0.5A，60V
C．2A，210V
D．2A，60V
3．如图甲所示为汽车油量表的电路原理图，其中电源电压为12V且保持不变，定值电阻R0阻值为10Ω，A为油量指示表（量程为的电流表）。R为压敏电阻，其阻值与所受压力的对应关系如图乙所示（忽略油箱的质量）。以下说法正确的是（　　）
A．当向油箱里加油时，油量指示表的示数变小
B．油箱内汽油用完时，油量指示表的示数最大
C．油箱内汽油用完时，油量指示表指针对应的电流值为0.02A
D．油量指示表显示加满油时，油箱对压敏电阻R的压力为280N

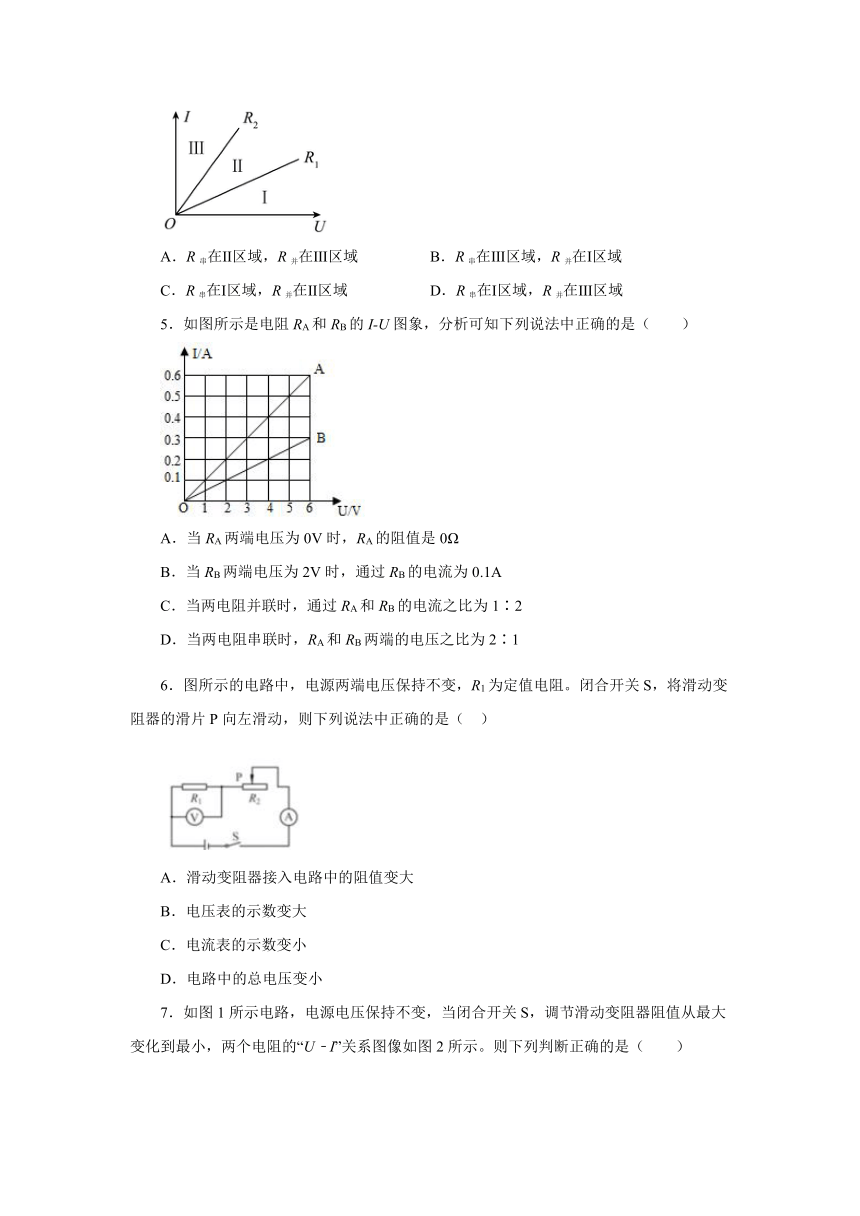

4．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为 R并，则关于R串、R并的I﹣U图线所在的区域，下列说法中正确的是（ ）
A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域
5．如图所示是电阻RA和RB的I-U图象，分析可知下列说法中正确的是（　　）
A．当RA两端电压为0V时，RA的阻值是0Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1∶2
D．当两电阻串联时，RA和RB两端的电压之比为2∶1
6．图所示的电路中，电源两端电压保持不变，R1为定值电阻。闭合开关S，将滑动变阻器的滑片P向左滑动，则下列说法中正确的是（ ）
A．滑动变阻器接入电路中的阻值变大
B．电压表的示数变大
C．电流表的示数变小
D．电路中的总电压变小

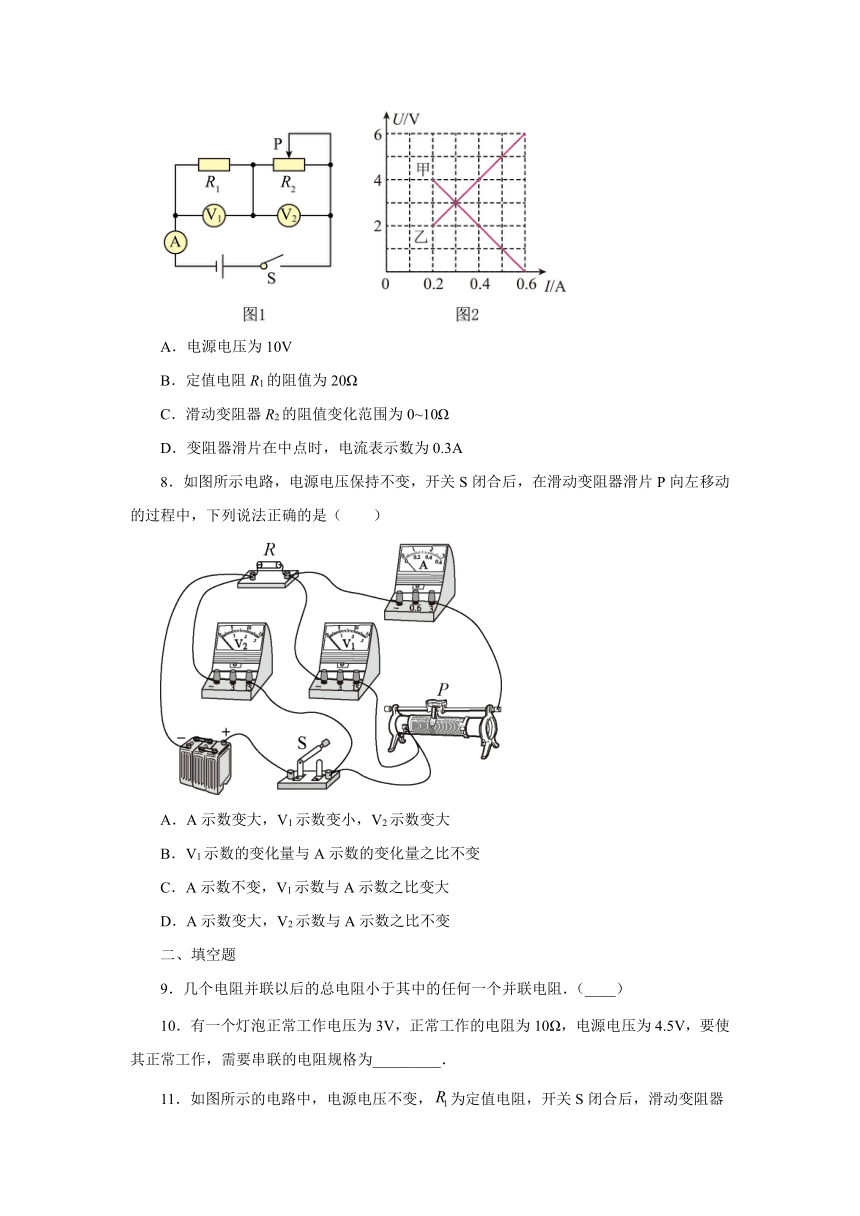

7．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。则下列判断正确的是（　　）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0~10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
8．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（ ）
A．A示数变大，V1示数变小，V2示数变大
B．V1示数的变化量与A示数的变化量之比不变
C．A示数不变，V1示数与A示数之比变大
D．A示数变大，V2示数与A示数之比不变
二、填空题
9．几个电阻并联以后的总电阻小于其中的任何一个并联电阻．（____）
10．有一个灯泡正常工作电压为3V，正常工作的电阻为10Ω，电源电压为4.5V，要使其正常工作，需要串联的电阻规格为_________．
11．如图所示的电路中，电源电压不变，为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电压表的示数______，电压表示数与电流表示数之比______（两空均选填“变大”、“变小”或“不变”）
12．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，根据图像的信息可知： ________ （选填“EF”或“MN”）是电压表V2示数变化的图像，电源电压为 ________ V，电阻R1的阻值为 ________ Ω。
13．在某一温度下，两个电路元件和中的电流与其两端电压的关系如图所示．将和串联后接在电压为且不变的电源两端，则通过的电流是________．
14．甲、乙两个定值电阻，甲标有“10 Ω 1.0 A”，乙标有“15 Ω 0.6 A”，把它们并联后接入电路中，电路两端允许加的最高电压是 V．
15．如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1、S2，测得 U甲∶U乙=4∶3，则R1∶R2= ______ ；断开S1、S2，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），闭合S1，此时I甲∶I乙是 ______ 。
16．如图甲所示是电阻R和灯泡L的I-U图像。由图可知，电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3 A，则电源电压为______V。
三、计算题
17．如图所示，电源两端电压U保持不变，电阻R1的阻值为20Ω．闭合开关S，断开开关S1，电压表示数为2V．闭合开关S、S1，电压表示数为3V．求：
（1）电源两端的电压U；
（2）电阻R2的阻值．
18．在如图所示电路中，电流表量程为0-0.6A，电压表量程为0-3V，电阻R2的阻值为20Ω，灯泡R1的阻值和同一电源的电压均保持不变.请画出该题的各个等效电路图.
(1)只闭合开关S2、S3时，电流表示数为0.2A，求电源电压是多少？
(2)只闭合开关S1、S2、S3时R1正常发光，电流表的示数为0.6A，求R1的阻值是多少？
(3)只闭合开关S1，滑动变阻器R3的滑片调至最右端，R3两端的电压为U3；再将电源更换，保持滑片位置不变，R3两端的电压变为U3’，电流表示数为0.15A.已知U3: U3’=2:3，求更换电源后，只闭合开关S1、S4时，在不损坏电流表、电压表和灯泡的情况下，R3的阻值变化范围是多少？
参考答案
1．B
2．B
3．D
4．D
5．B
6．B
7．D
8．B
9．正确
10．5Ω
11．变大 变大
12．EF 12 10
13．
14．9
15．4∶3 4∶3
16．10Ω 4V
17．（1）3V（2）10Ω
18．（1）4V （2）10Ω（３）10Ω--30Ω
