2021-2022学年度初中九年级物理第十七章第2节 欧姆定律 练习 （有答案）

2021-2022学年度初中九年级物理第十七章第2节 欧姆定律
一、单选题

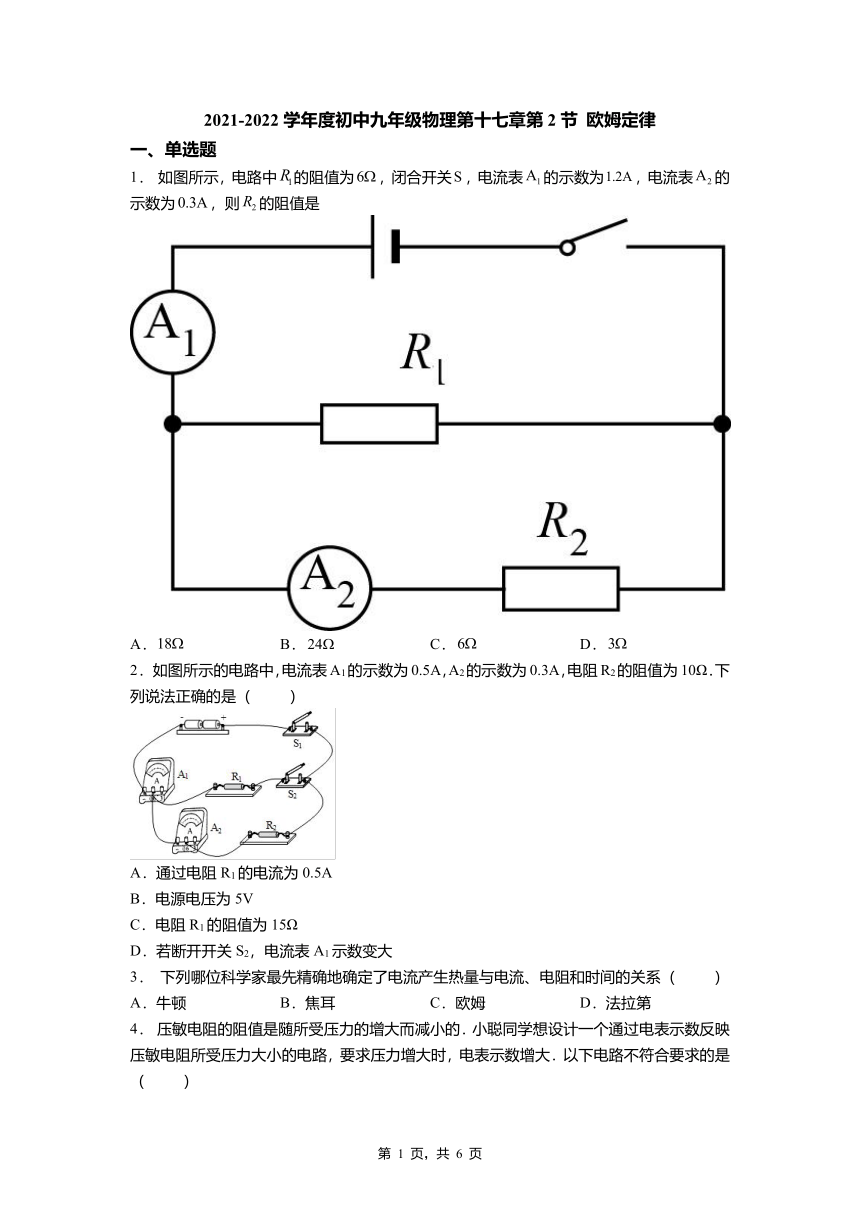

1． 如图所示，电路中的阻值为，闭合开关，电流表的示数为，电流表的示数为，则的阻值是
A． B． C． D．
2． 如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（ ）
A．通过电阻R1的电流为0.5A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A1示数变大
3． 下列哪位科学家最先精确地确定了电流产生热量与电流、电阻和时间的关系（ ）
A．牛顿 B．焦耳 C．欧姆 D．法拉第

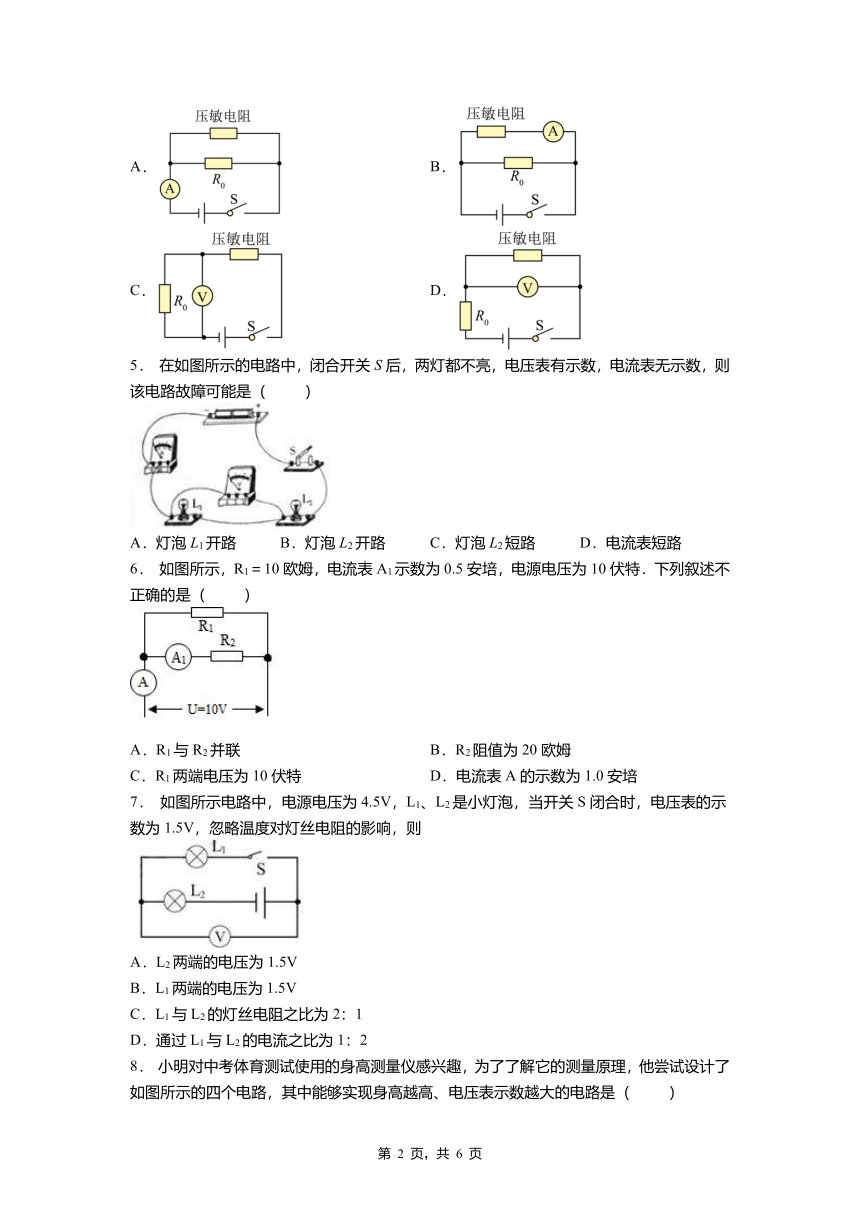

4． 压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时，电表示数增大．以下电路不符合要求的是（ ）
A． B．
C． D．
5． 在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（ ）
A．灯泡L1开路 B．灯泡L2开路 C．灯泡L2短路 D．电流表短路
6． 如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特．下列叙述不正确的是（ ）
A．R1与R2并联 B．R2阻值为20欧姆
C．R1两端电压为10伏特 D．电流表A的示数为1.0安培
7． 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2

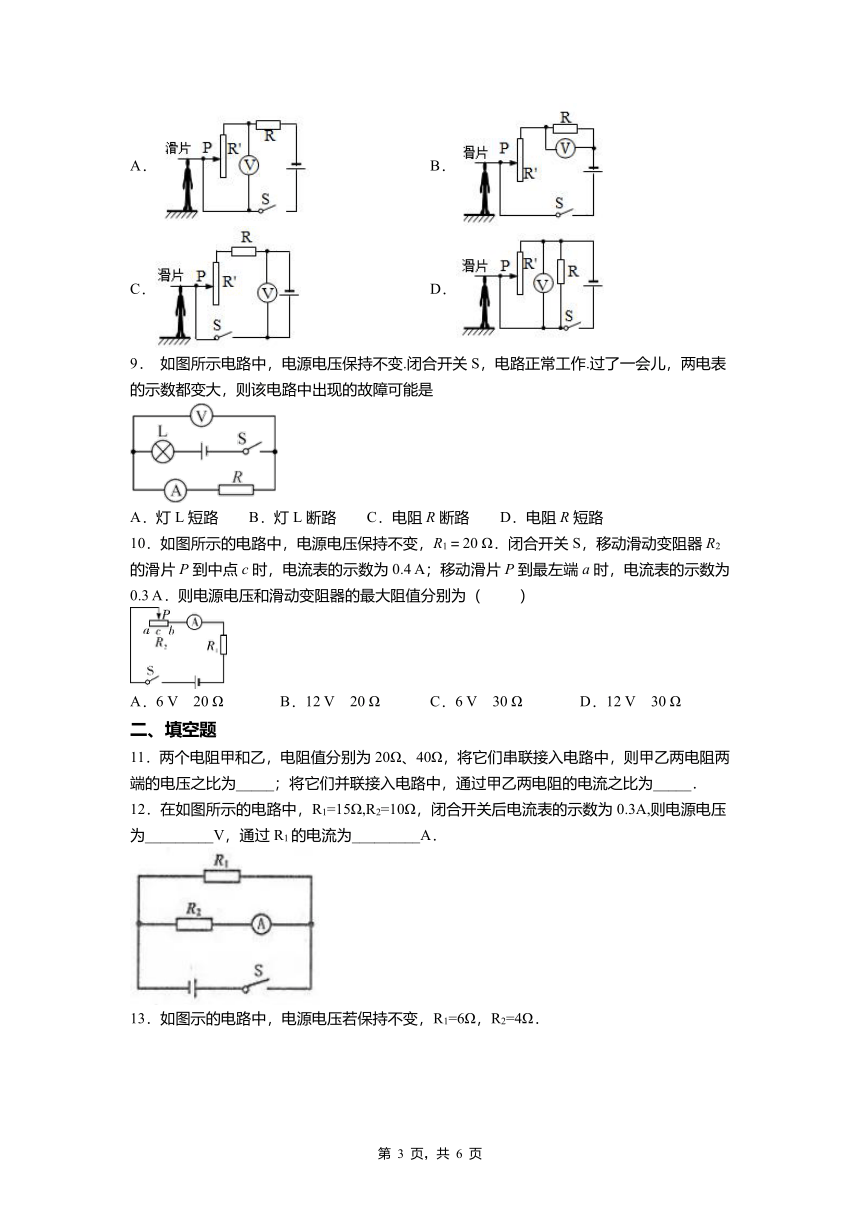

8． 小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A． B．
C． D．
9． 如图所示电路中，电源电压保持不变.闭合开关S，电路正常工作.过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
10．如图所示的电路中，电源电压保持不变，R1＝20 Ω．闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A．则电源电压和滑动变阻器的最大阻值分别为（ ）
A．6 V　20 Ω B．12 V　20 Ω C．6 V　30 Ω D．12 V　30 Ω
二、填空题
11．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
12．在如图所示的电路中，R1=15Ω,R2=10Ω，闭合开关后电流表的示数为0.3A,则电源电压为_________V，通过R1的电流为_________A．
13．如图示的电路中，电源电压若保持不变，R1=6Ω，R2=4Ω．
（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电压表的示数为________V．
（2）如果开关S1、S2都闭合时，电流表的示数为1.2A，那么R3的阻值是________Ω．
14．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2= ______ ．电阻之比R1：R2= ______ ．
15．图中电源电压3V恒定不变，电阻R1=10Ω．R2=5Ω，则闭合开关S后．电压表示数为___V．
16．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
17．如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=________ Ω，R2=________ Ω．
18．如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将_____，电压表的示数将_______（选填“变大”、“变小”或“不变”）
19．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将_____（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将_____，电压表示数与电流表A2示数的比值将_____（以上两空选填“变大”、“变小”或“不变”）．
20．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为________Ω；若它两端电压变为0V，则该电阻中电流为________A，此时电阻为________Ω。
三、计算题
21．如图所示，电源电压为9V且保持不变，R1=30Ω，闭合开关后，电压表示数为3V，则：
（1）电阻R1两端的电压为多少？
（2）电流表的示数为多少？
22．如图，闭合开关S，电流表A的示数为1.7A，电流表A1示数为0.5A，已知R2的阻值为5Ω，则R1的阻值为__Ω．
2021-2022学年度初中九年级物理第十七章第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C B D A D B B A B
二、填空题
11．1：2 2：1
12．3 0.2
13．2.4 30
14．1:1 3:2
15．2
16．20 12V 没有
17．20 10
18．变大 变大
19．不变 不变 变大
20．20Ω， 0 20Ω，
三、计算题
21．（1）6V；（2）0.2A．
22．12
