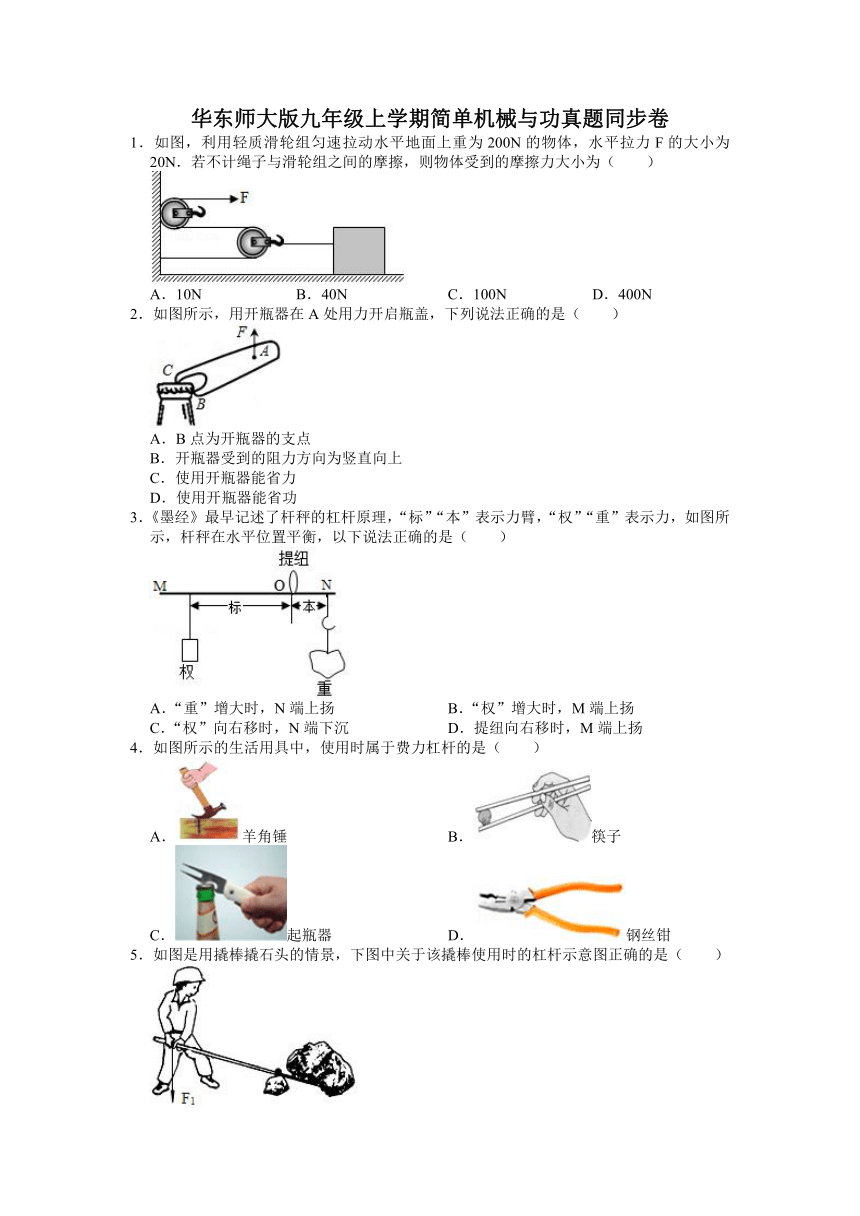

华东师大版九年级上学期简单机械与功真题同步卷
1．如图，利用轻质滑轮组匀速拉动水平地面上重为200N的物体，水平拉力F的大小为20N．若不计绳子与滑轮组之间的摩擦，则物体受到的摩擦力大小为（ ）
A．10N B．40N C．100N D．400N
2．如图所示，用开瓶器在A处用力开启瓶盖，下列说法正确的是（ ）
A．B点为开瓶器的支点
B．开瓶器受到的阻力方向为竖直向上
C．使用开瓶器能省力
D．使用开瓶器能省功
3．《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，以下说法正确的是（ ）
A．“重”增大时，N端上扬 B．“权”增大时，M端上扬
C．“权”向右移时，N端下沉 D．提纽向右移时，M端上扬
4．如图所示的生活用具中，使用时属于费力杠杆的是（ ）
A．羊角锤 B．筷子
C．起瓶器 D．钢丝钳

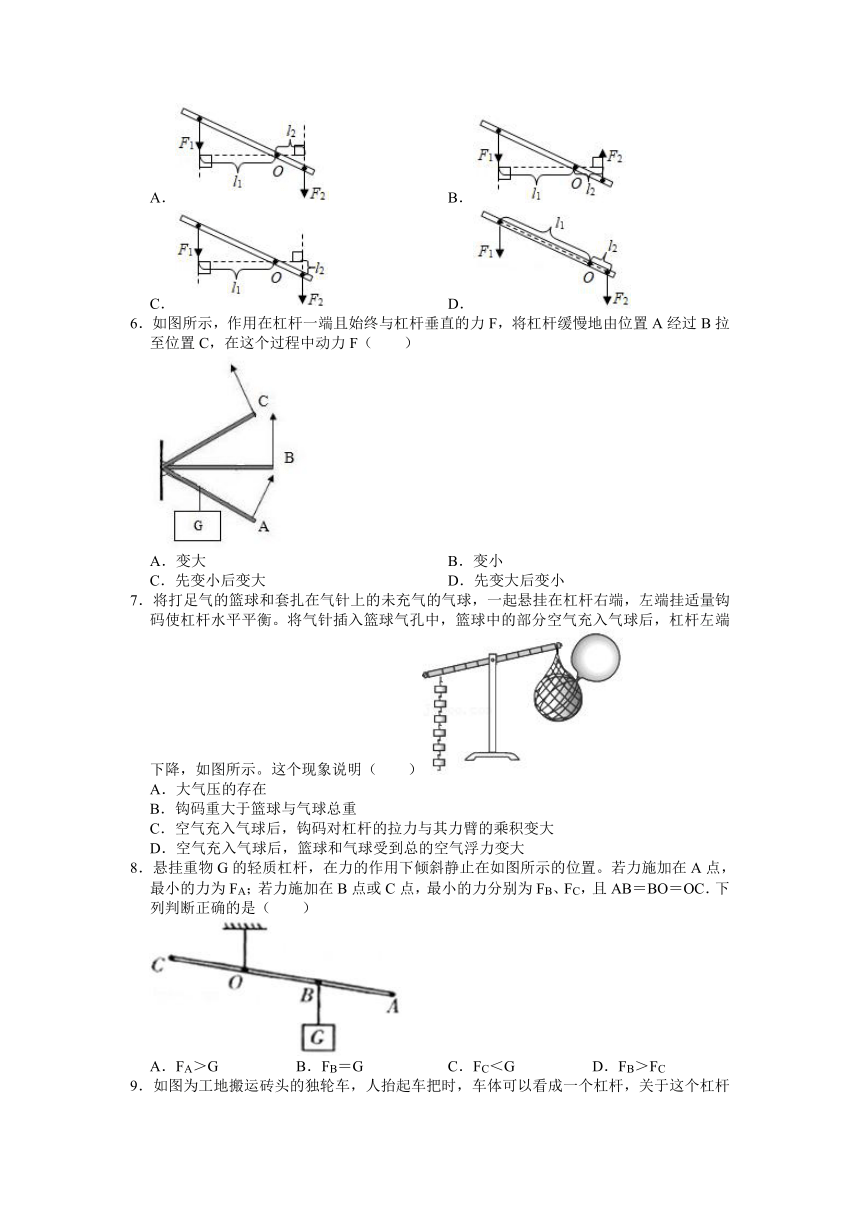

5．如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（ ）
A． B．
C． D．
6．如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A经过B拉至位置C，在这个过程中动力F（ ）
A．变大 B．变小
C．先变小后变大 D．先变大后变小
7．将打足气的篮球和套扎在气针上的未充气的气球，一起悬挂在杠杆右端，左端挂适量钩码使杠杆水平平衡。将气针插入篮球气孔中，篮球中的部分空气充入气球后，杠杆左端下降，如图所示。这个现象说明（ ）
A．大气压的存在
B．钩码重大于篮球与气球总重
C．空气充入气球后，钩码对杠杆的拉力与其力臂的乘积变大
D．空气充入气球后，篮球和气球受到总的空气浮力变大
8．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置。若力施加在A点，最小的力为FA；若力施加在B点或C点，最小的力分别为FB、FC，且AB＝BO＝OC．下列判断正确的是（ ）
A．FA＞G B．FB＝G C．FC＜G D．FB＞FC

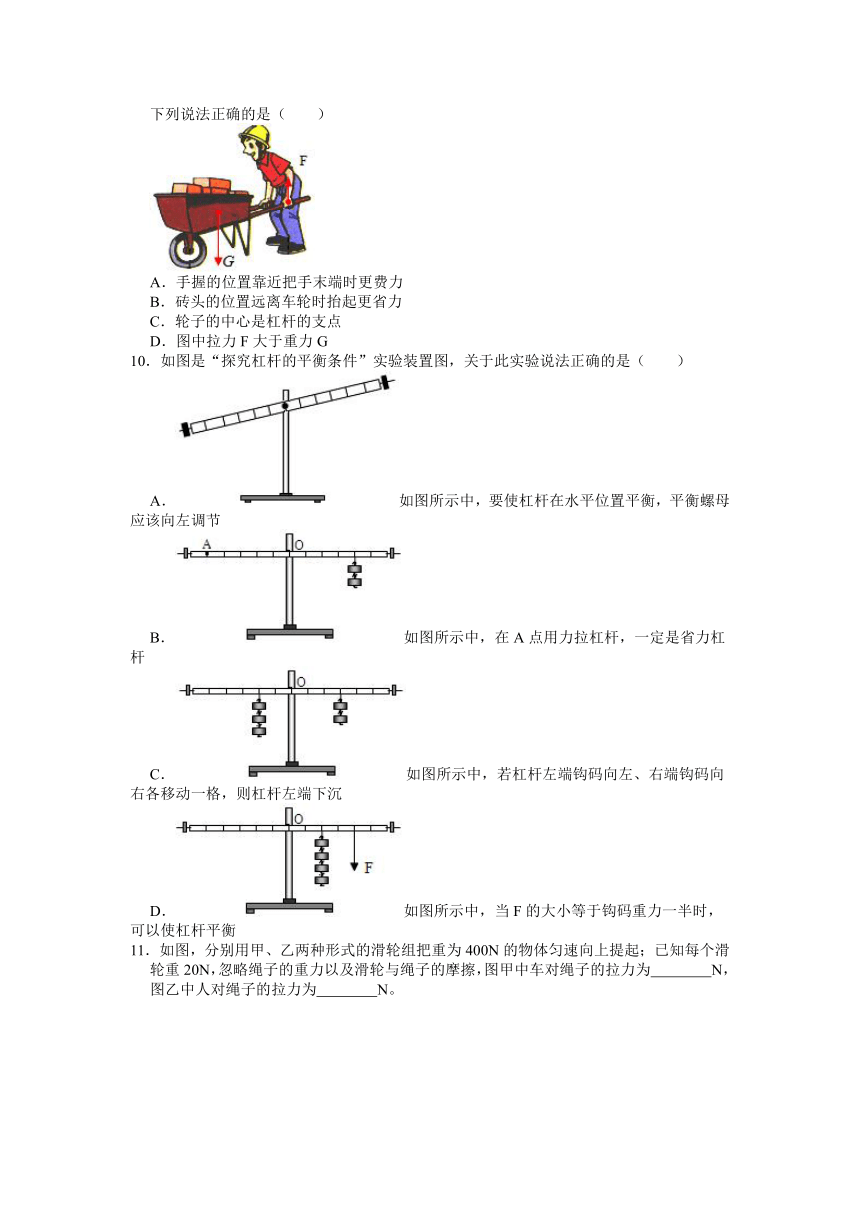

9．如图为工地搬运砖头的独轮车，人抬起车把时，车体可以看成一个杠杆，关于这个杠杆下列说法正确的是（ ）
A．手握的位置靠近把手末端时更费力
B．砖头的位置远离车轮时抬起更省力
C．轮子的中心是杠杆的支点
D．图中拉力F大于重力G
10．如图是“探究杠杆的平衡条件”实验装置图，关于此实验说法正确的是（ ）
A．如图所示中，要使杠杆在水平位置平衡，平衡螺母应该向左调节
B．如图所示中，在A点用力拉杠杆，一定是省力杠杆
C．如图所示中，若杠杆左端钩码向左、右端钩码向右各移动一格，则杠杆左端下沉
D．如图所示中，当F的大小等于钩码重力一半时，可以使杠杆平衡
11．如图，分别用甲、乙两种形式的滑轮组把重为400N的物体匀速向上提起；已知每个滑轮重20N，忽略绳子的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为 N，图乙中人对绳子的拉力为 N。
12．如图是现代家庭经常使用的自动升降衣架的结构示意图，它可以很方便晾起洗好的衣服，取下晒干的衣服，其实就是通过一些简单机械的组合来实现此功能。图中动滑轮有 个，此装置 （填“能”或“不能”）改变动力的方向。
13．如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把 点看作支点，此时夹子可近似看作 杠杆（选填“省力”、“费力”或“等臂”）。
14．如图装置是某同学在科技创新大赛时发明的可直接测量液体密度的“密度天平”。其制作过程和原理如下：选择一根长100cm的杠杆，调节两边的平衡螺母使杠杆在水平位置平衡。在A位置用细线固定一个质量为150g、容积为80mL的容器，OA＝10cm。右侧用细线悬挂一质量为50g的钩码（细线的质量忽略不计）。测量时往容器中加满待测液体，移动钩码使杠杆在水平位置平衡，在钩码悬挂位置直接读出液体的密度。
（1）若容器中装满液体A，当杠杆水平平衡时，若钩码力臂为44cm，则容器中液体A的重力G为 N；液体A密度为 g/cm3；
（2）若容器中装满另外一种液体B，钩码继续往右移，杠杆再次水平平衡，则液体B密度 （选填“大于”“等于”或“小于”）液体A的密度。
15．如图，小儿垂钓时的鱼竿是 （选填“省力”、“等臂”或“费力”）杠杆，“怕得鱼惊不应人”是因为 可以传声。

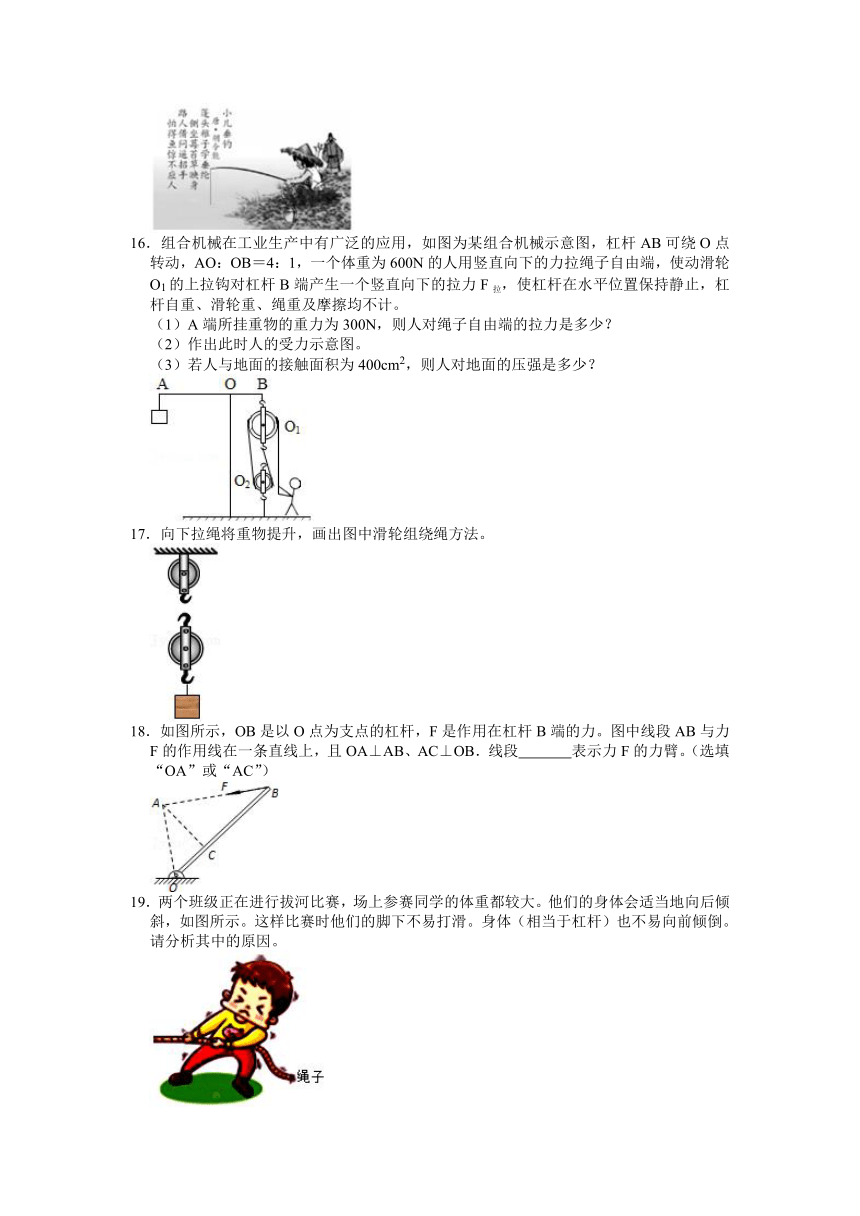

16．组合机械在工业生产中有广泛的应用，如图为某组合机械示意图，杠杆AB可绕O点转动，AO：OB＝4：1，一个体重为600N的人用竖直向下的力拉绳子自由端，使动滑轮O1的上拉钩对杠杆B端产生一个竖直向下的拉力F拉，使杠杆在水平位置保持静止，杠杆自重、滑轮重、绳重及摩擦均不计。
（1）A端所挂重物的重力为300N，则人对绳子自由端的拉力是多少？
（2）作出此时人的受力示意图。
（3）若人与地面的接触面积为400cm2，则人对地面的压强是多少？
17．向下拉绳将重物提升，画出图中滑轮组绕绳方法。
18．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且OA⊥AB、AC⊥OB．线段 表示力F的力臂。（选填“OA”或“AC”）
19．两个班级正在进行拔河比赛，场上参赛同学的体重都较大。他们的身体会适当地向后倾斜，如图所示。这样比赛时他们的脚下不易打滑。身体（相当于杠杆）也不易向前倾倒。请分析其中的原因。
20．自行车是一种常见的交通工具，既轻便又环保，自行车在设计上用到许多物理知识，请你找出2个设计，并说出所包含的物理知识。
设计 包含的物理知识
示例 自行车手闸 省力杠杆
1
2
华东师大版九年级上学期简单机械与功真题同步卷
参考答案与试题解析
1．【解答】解：
由图知，由2段绳子与动滑轮相连，n＝2，
若不计绳子与滑轮组之间的摩擦，且物体在水平地面上做匀速运动，则F＝f，
所以地面对物体的摩擦力：f＝2F＝2×20N＝40N，故B正确。
故选：B。
2．【解答】解：A、杠杆绕着转动的点叫支点，起瓶器绕C点转动，所以C点是支点；故A错误；
B、阻力作用在B点，开瓶器受到的阻力方向为竖直向下的，故B错误；
C、起瓶器开启瓶盖时，动力臂大于阻力臂，可看作是以C为支点的省力杠杆，故C正确。
D、使用任何机械都不省功，因此使用开瓶器不能省功，故D错误。
故选：C。
3．【解答】解：
A．“重”增大时，左侧力与力臂的乘积小于右侧力与力臂的乘积N端下沉，故A错误；
B．“权”增大时，左侧力与力臂的乘积大于右侧力与力臂的乘积M端下沉，故B错误；
C．“权”向右移时，左侧力与力臂的乘积小于右侧力与力臂的乘积N端下沉，故C正确；
D．提纽向右移时，左侧力与力臂的乘积大于右侧力与力臂的乘积M端下沉，故D错误。
故选：C。
4．【解答】解：A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故A不符合题意；
B、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故B符合题意；
C、起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选：B。
5．【解答】解：
用撬棒撬石头时，动力为人对撬棒施加的竖直向下的作用力F1，从支点O向动力F1的作用线作垂线段，即为动力臂l1；
阻力是石头对撬棒的作用力F2，方向竖直向下，反向延长F2，从支点O向阻力F2的作用线作垂线段，即为阻力臂l2；故A正确，BCD错误。
故选：A。
6．【解答】解：
由图示可知，将杠杆缓慢地由位置A拉到位置B的过程中，
动力臂不变，阻力不变，阻力臂变大，由杠杆平衡条件F1L1＝F2L2可知，动力变大；
由图示可知，在杠杆有OB位置缓慢转到OC位置的过程中，阻力不变，
动力臂不变，阻力臂变小，由杠杆平衡条件F1L1＝F2L2可知，动力变小；
由此可见，将杠杆缓慢地由位置A拉至位置C的过程中，动力先变大后变小。
故选：D。
7．【解答】解：
篮球与气球受到竖直向下的重力G、竖直向上的绳子拉力F、空气的浮力F浮作用而静止；
A、大气向各个方向都有压强，大气压的大小与物体的体积没有关系，则该实验中的现象并不能说明大气压的存在，故A错误；
B、开始杠杆平衡，由杠杆平衡条件得：G钩码×L左＝F绳拉力×L右；
将气针插入篮球气孔中，篮球中的部分空气充入气球后，杠杆左端下降，所以G钩码×L左＞F绳拉力′×L右，此时G钩码、L左、L右不变，则左端下降是因为杠杆右端受到的绳子拉力变小，不是因为钩码重大于篮球与气球总重，故B错误；
CD、空气充入气球后，篮球和气球的总体积变大，根据F浮＝ρ气gV知篮球和气球受到总的空气浮力变大，由F＝G﹣F浮知，绳子的拉力F变小，因为球对杠杆的拉力F绳拉力等于球受到的拉力F，所以杠杆右端受到的拉力F绳拉力变小，而G钩码、L左、L右不变，G钩码×L左＞F绳拉力×L右，所以会出现左端下沉的现象，在G钩码不变时，L左变小，则钩码对杠杆的拉力与其力臂的乘积变小，故C错误，D正确。
故选：D。
8．【解答】解：在阻力和阻力臂不变的情况下，动力臂越大，动力最小；若力施加在A点，当OA为动力臂时，动力最小为FA；若力施加在B点，当OB为力臂时动力最小，为FB；C若力施加在C点，当OC为力臂时，最小的力为FC，从支点做阻力的力臂OB'，如图所示：
；
阻力和阻力臂的乘积不变；由图可知：
FA的力臂AO＞OB'，根据杠杆的平衡条件可知，FA＜G，故A错误；
FB的力臂BO＞OB'，根据杠杆的平衡条件可知，FB＜G，故B错误；
FC的力臂CO＞OB'，根据杠杆的平衡条件可知，FC＜G，故C正确；
FB的力臂BO＝OC，根据杠杆的平衡条件可知，FB＝FC，故D错误；
故选：C。
9．【解答】解：
A、在阻力和阻力臂不变的情况下，手握的位置靠近把手末端时，动力臂大，则动力小，更省力，故A错误；
B、砖头的位置远离车轮时，此时的动力臂和阻力大小不变，阻力臂变大，根据杠杆的平衡条件可知，动力变大，抬起更费力，故B错误；
C、由图可知，整个杠杆是绕轮子的中心转动的，所以轮子的中心是杠杆的支点，故C正确；
D、图中的动力臂大于阻力臂，根据杠杆的平衡条件可知，动力小于阻力，即F小于G，故D错误。
故选：C。
10．【解答】解：A、如图，杠杆的右端上翘，右端的平衡螺母向上翘的右端移动，使杠杆在水平位置平衡，故A错误；
B、由图可知杠杆的动力臂为O点到动力F作用线的垂直距离；阻力臂为O点到重力作用线的垂直距离，当F的方向和OA垂直时，动力臂最大，此时最省力；当动力臂小于阻力臂时，是费力杠杆，故B错误；
C、杠杆左端钩码向左、右端钩码向右各移动一格，左侧＝3G×3L＝9GL，右侧＝2G×4L＝8GL，左侧大于右侧，杠杆不再平衡，杠杆左端下沉，故C正确；
D、如图所示中，当F的大小等于钩码重力一半时，F与钩码的重力，力与力臂的乘积产生的效果向同方向转动，杠杆不能平衡，故D错误；
故选：C。
11．【解答】解：
图甲中使用的是两个定滑轮，忽略绳子的重力以及滑轮与绳子的摩擦，车对绳子的拉力F甲＝G＝400N；
图乙中使用的是一动一定的滑轮组，n＝2，忽略绳子的重力以及滑轮与绳子的摩擦，人对绳子的拉力F乙＝（G+G动）＝（400N+20N）＝210N。
故答案为：400；210。
12．【解答】解：当晾衣架上升时，下面的两个滑轮与晾衣架一起上升，所以下面的两个滑轮是动滑轮；
当拉着晾衣架上升时，自由端的拉力可以向下，因此此装置能改变动力的方向。
故答案为：2；能。
13．【解答】解：当用力摁住C点打开该夹子时，AC是围绕B点转动的，故B为支点；由于AB＝BC，故动力臂等于阻力臂，为等臂杠杆。
故答案为：B；等臂。
14．【解答】解：（1）设OA为L1＝10cm，O点距钩码的距离为L2＝44cm，容器的质量为m1＝150g，钩码的质量为m2＝50g，容器中加满液体的质量为m，由杠杆平衡条件得：
（m1+m）gL1＝m2gL2
（150g+m）×10cm＝50g×44cm
m＝70g
液体A的重力：G＝mg＝0.070kg×10N/kg＝0.7N；
液体的体积：V＝80mL＝80cm3，则液体的密度为ρ＝＝＝0.875g/cm3；
（2）向右移动时，相当于动力臂增大时，在力相同的情况下，另一侧的力也会增大，即B液体的重力比A液体的大，两者体积一样，则B液体的密度比A液体的大。
故答案为：（1）0.7；0.875；（2）大于。
15．【解答】解：
（1）鱼竿在使用过程中，动力臂小于阻力臂，为费力杠杆，但可以省距离；
（2）人的说话声可以通过空气、水传给鱼，将鱼吓跑，说明空气和水可以传播声音。
故答案为：费力；空气和水。
16．【解答】解：
（1）由题知，AO：OB＝4：1﹣﹣﹣﹣﹣﹣﹣﹣①，
设滑轮O1对B端的拉力为FB，
由杠杆的平衡条件有：G物 AO＝FB OB，
即：300N×AO＝FB×OB﹣﹣﹣﹣﹣﹣﹣﹣②，
由①②解得：FB＝1200N，
因为力的作用是相互的，所以B端对滑轮O1向上的拉力为：F拉＝FB＝1200N，
杠杆自重、滑轮重、绳重及摩擦均不计，对滑轮O1进行受力分析，B端对滑轮O1向上的拉力和下面3段绳子的拉力平衡，
所以人对绳子自由端的拉力：
F＝F拉＝×1200N＝400N；
（2）人受到的重力G人＝600N，还受向上的拉力F和向上的支持力；
由力的平衡条件可知，地面对人的支持力：F支＝G人﹣F＝600N﹣400N＝200N，
人的受力示意图，如图所示：
；
（3）人对地面的压力大小等于地面对人的支持力，即：F压＝F支＝200N，
所以人对地面的压强：
p＝＝＝5000Pa。
答：（1）人对绳子自由端的拉力是400N；
（2）人的受力示意图见上图；
（3）人对地面的压强是5000Pa。
17．【解答】解：向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示：
18．【解答】解：图中OA是从支点到力的作用线F的距离，AC⊥OB，但OB是杠杆，不是力的作用线，所以，OA是力臂。
故答案为：OA。
19．【解答】答：①拔河队员鞋子与所接触的地面粗糙程度一定，同学的质量越大、重力越大，对地面的压力越大，产生的摩擦力越大，比赛时他们的脚下不易打滑；
②把人看做杠杆，以脚为支点，身体后倾，重心落在脚掌后面，增大阻力（重力）的力臂，此时动力臂变小，阻力不变，由杠杆平衡条件F动L动＝F阻L阻可知，动力变大，从而增加对方拉动向前转动的动力，身体不易向前倾倒。
20．【解答】解：①用力握刹车把手，车停得快﹣﹣﹣通过增大压力来增大摩擦力。
②轮胎是圆形的，轴承中的滚珠的圆形的﹣﹣﹣用滚动代替滑动减小摩擦力。
③转动部分和链条上加润滑油﹣﹣﹣减小接触面的粗糙程度减小摩擦。
④车把、后车架、轮和轴承﹣﹣﹣杠杆。
⑤尾灯﹣﹣﹣光的反射。
⑥铃铛﹣﹣﹣物体振动发声。
⑦停止蹬骑的自行车，能在路面上自由行驶一段距离﹣﹣﹣自行车具有惯性。
答案如下表：（答案不唯一）。
设计 包含的物理知识
举例 自行车手闸 省力杠杆
1 用力握刹车把手，车停得快 通过增大压力来增大摩擦力
2 轮胎是圆形的，轴承中的滚珠的圆形的 用滚动代替滑动减小摩擦力
