第十七章 第1节 电流与电压和电阻的关系 练习 2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级
第十七章 第1节 电流与电压和电阻的关系
一、单选题

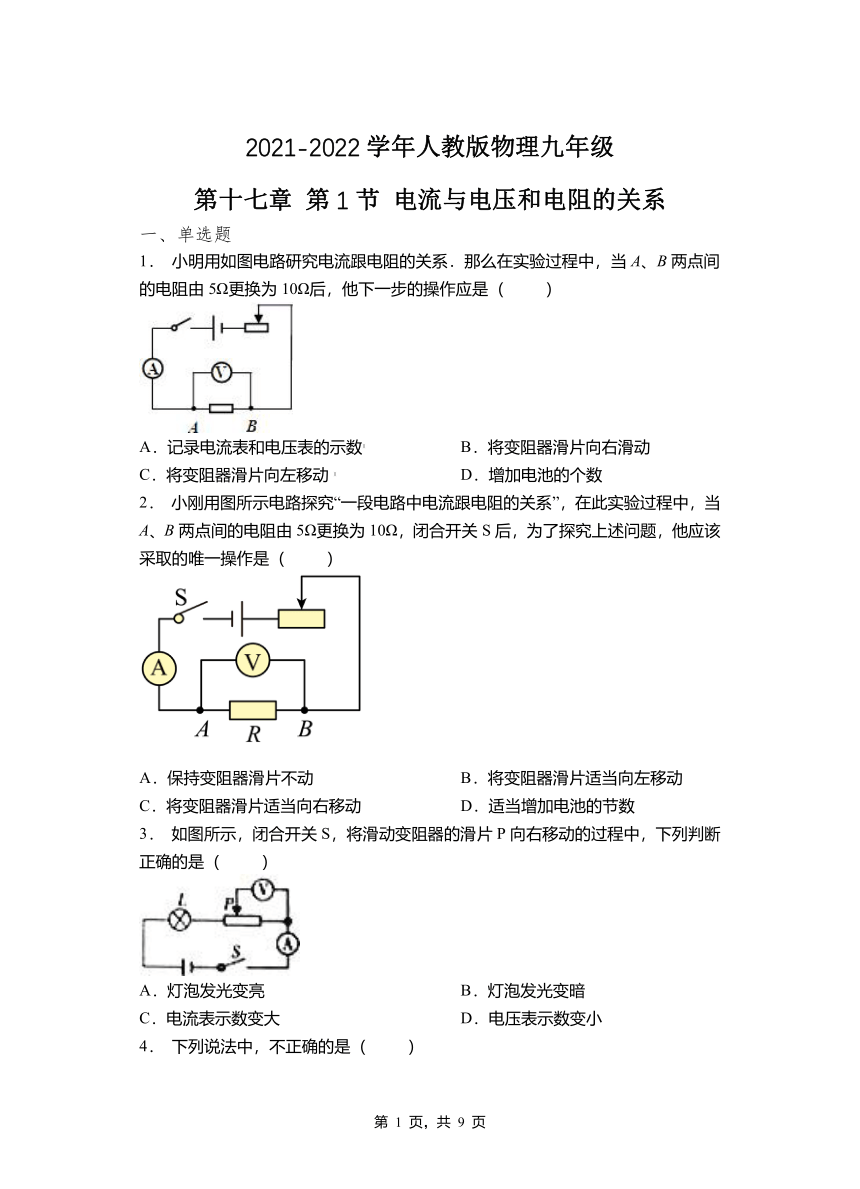

1． 小明用如图电路研究电流跟电阻的关系．那么在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，他下一步的操作应是（ ）
A．记录电流表和电压表的示数 B．将变阻器滑片向右滑动
C．将变阻器滑片向左移动 D．增加电池的个数
2． 小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，闭合开关S后，为了探究上述问题，他应该采取的唯一操作是（ ）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
3． 如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是（ ）
A．灯泡发光变亮 B．灯泡发光变暗
C．电流表示数变大 D．电压表示数变小
4． 下列说法中，不正确的是（ ）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变

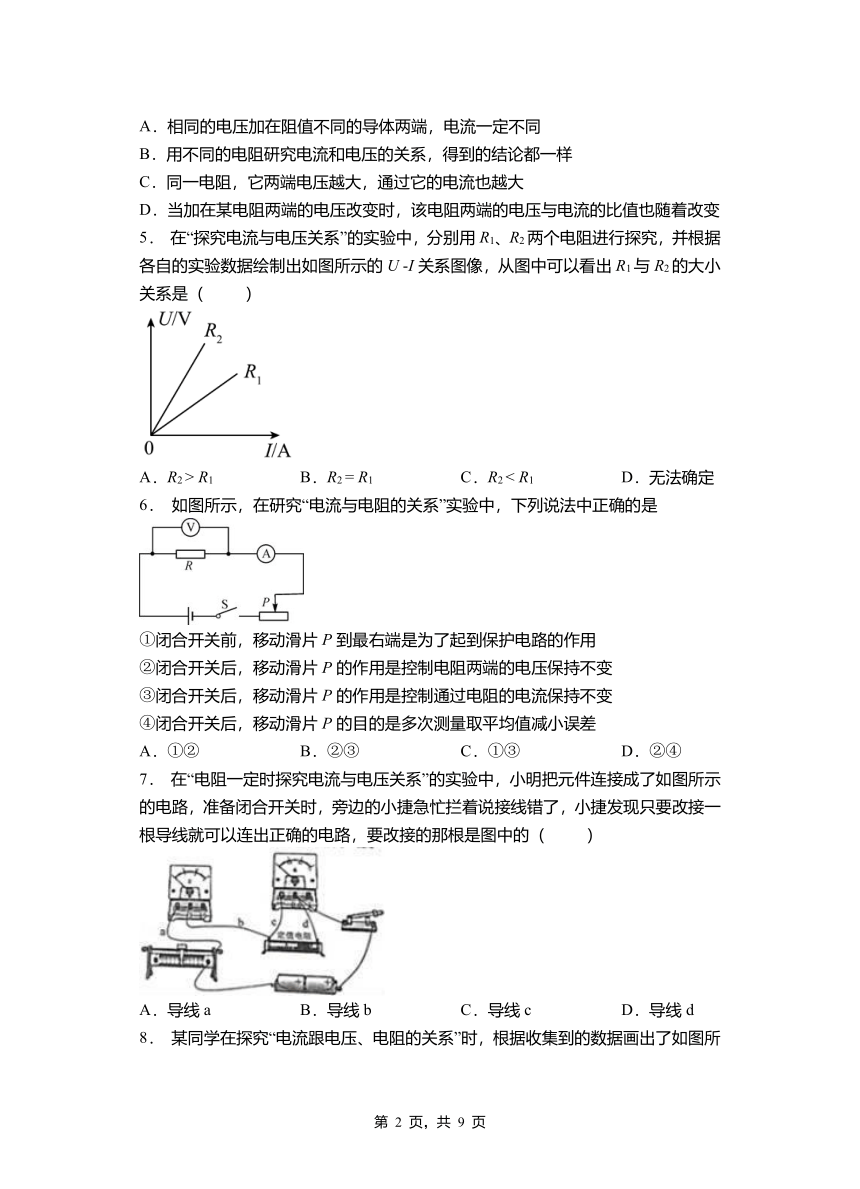

5． 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（ ）
A．R2 > R1 B．R2 = R1 C．R2 < R1 D．无法确定
6． 如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差
A．①② B．②③ C．①③ D．②④
7． 在“电阻一定时探究电流与电压关系”的实验中，小明把元件连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙拦着说接线错了，小捷发现只要改接一根导线就可以连出正确的电路，要改接的那根是图中的（ ）
A．导线a B．导线b C．导线c D．导线d

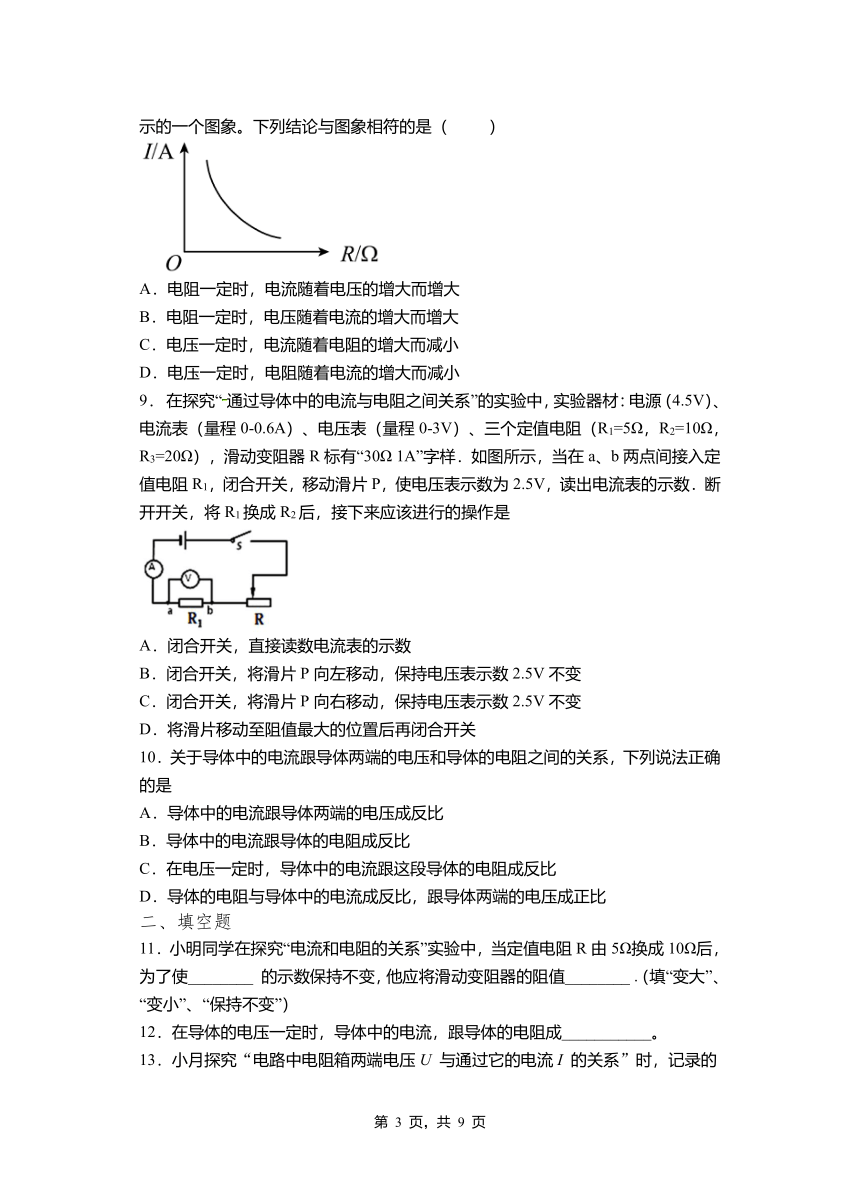

8． 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
9． 在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是
A．闭合开关，直接读数电流表的示数
B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变
C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变
D．将滑片移动至阻值最大的位置后再闭合开关
10．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是
A．导体中的电流跟导体两端的电压成反比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
二、填空题
11．小明同学在探究“电流和电阻的关系”实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数保持不变，他应将滑动变阻器的阻值________ .（填“变大”、“变小”、“保持不变”）
12．在导体的电压一定时，导体中的电流，跟导体的电阻成___________。

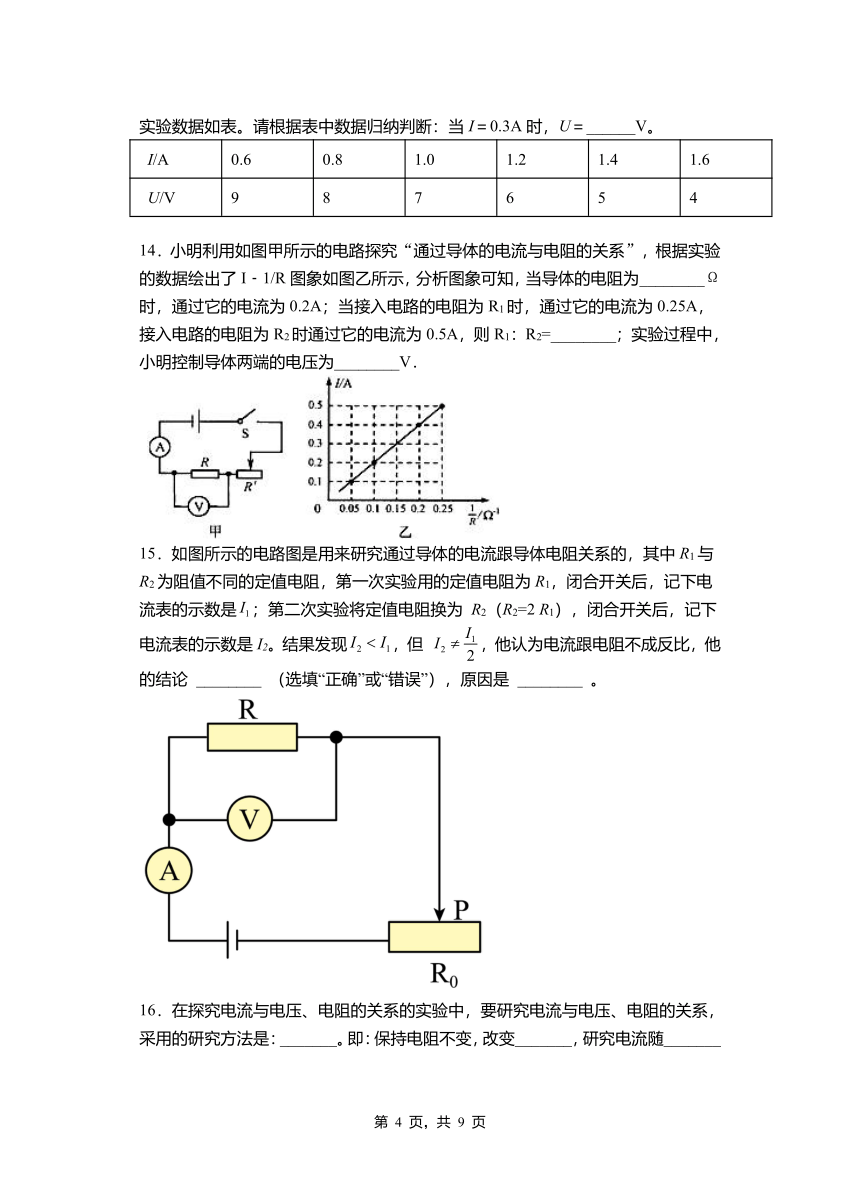

13．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
14．小明利用如图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣1/R图象如图乙所示，分析图象可知，当导体的电阻为________Ω时，通过它的电流为0.2A；当接入电路的电阻为R1时，通过它的电流为0.25A，接入电路的电阻为R2时通过它的电流为0.5A，则R1：R2=________；实验过程中，小明控制导体两端的电压为________V．
15．如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
16．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。
17．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
18．在导体的电阻一定时，导体中的电流，跟这段导体两端的电压成________。
19．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
20．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于________状态，电流表要________联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变________（选填“同一”或“不同”）导体两端的________．
三、实验题
21．在探究电流与电阻关系的实验中，使用的电源为两节新干电池．
（1）如图所示，甲图为实验电路，请在接错的一根导线上打“×”，再用笔画线代替 导线将电路改正（导线不允许交叉）___________；
（2）电路改正后，进行了三次实验，在第二次实验中电流表示数如乙图所示，请将电流表示数填入表格空白处___________；
（3）通过上表中的数据，可以得出结论：导体两端电压一定时，________________．
22．用图甲电路探究“电流跟电阻的关系”，电源电压恒为3V，滑动变阻器规格为“50Ω 2A”．
（1）请用笔画线代替导线，将图甲中电压表接入电路，测R两端的电压___________；
（2）滑片P移至阻值最大处，将5Ω电阻接入电路，闭合开关，移动滑片P发现，电压表有示数，电流表始终无示数，其原因可能是__________（只填序号）
A．R短路 B．R断路 C．滑动变阻器短路
（3）故障排除后，移动滑片P使电压表的示数如图乙所示，记下电压表的示数：
（4）将5Ω电阻换成10Ω电阻，为保持电压表示数不变，滑片P应向________（选填“A”或“B”）端移动；
（5）若每次实验均选用单个定值电阻连入电路，实验室有“15Ω，20Ω，30Ω，35Ω，50Ω”5个电阻，你认为能供继续实验的电阻最多还有认为表中有______个；
（6）利用可选电阻继续实验，并得到结论：电压一定时，导体中的电流与导体的电阻成________比．
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D D A A D C D C【
二、填空题
11．电压表 变大
12．反比
13．10.5
14．102：12
15．错误 没有保持定值电阻两端的电压不变
16．控制变量法电压电压电阻电阻正比反比
17．断开 R断路 右 保持不变
18．正比
19．定值电阻 减小
20．断开串同一电压
三、实验题
21． 0.20 通过导体的电流与导体的电阻成反比
22． B A 2 反
