第十七章 第1节 电流与电压和电阻的关系 同步练习2021-2022学年人教版物理九年级全一册 (有答案)

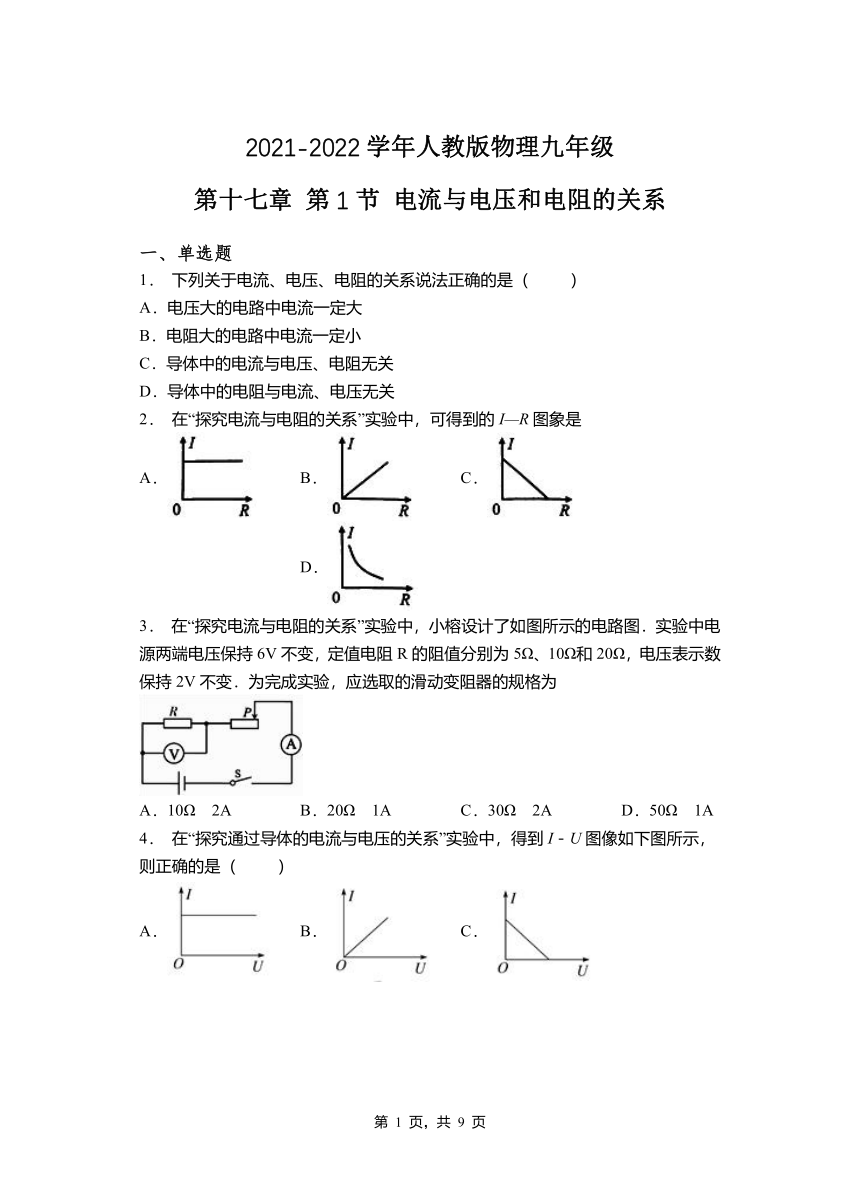

2021-2022学年人教版物理九年级
第十七章 第1节 电流与电压和电阻的关系
一、单选题
1． 下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．电阻大的电路中电流一定小
C．导体中的电流与电压、电阻无关
D．导体中的电阻与电流、电压无关
2． 在“探究电流与电阻的关系”实验中，可得到的I—R图象是
A． B． C． D．
3． 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2A B．20Ω 1A C．30Ω 2A D．50Ω 1A
4． 在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如下图所示，则正确的是（ ）
A． B． C． D．

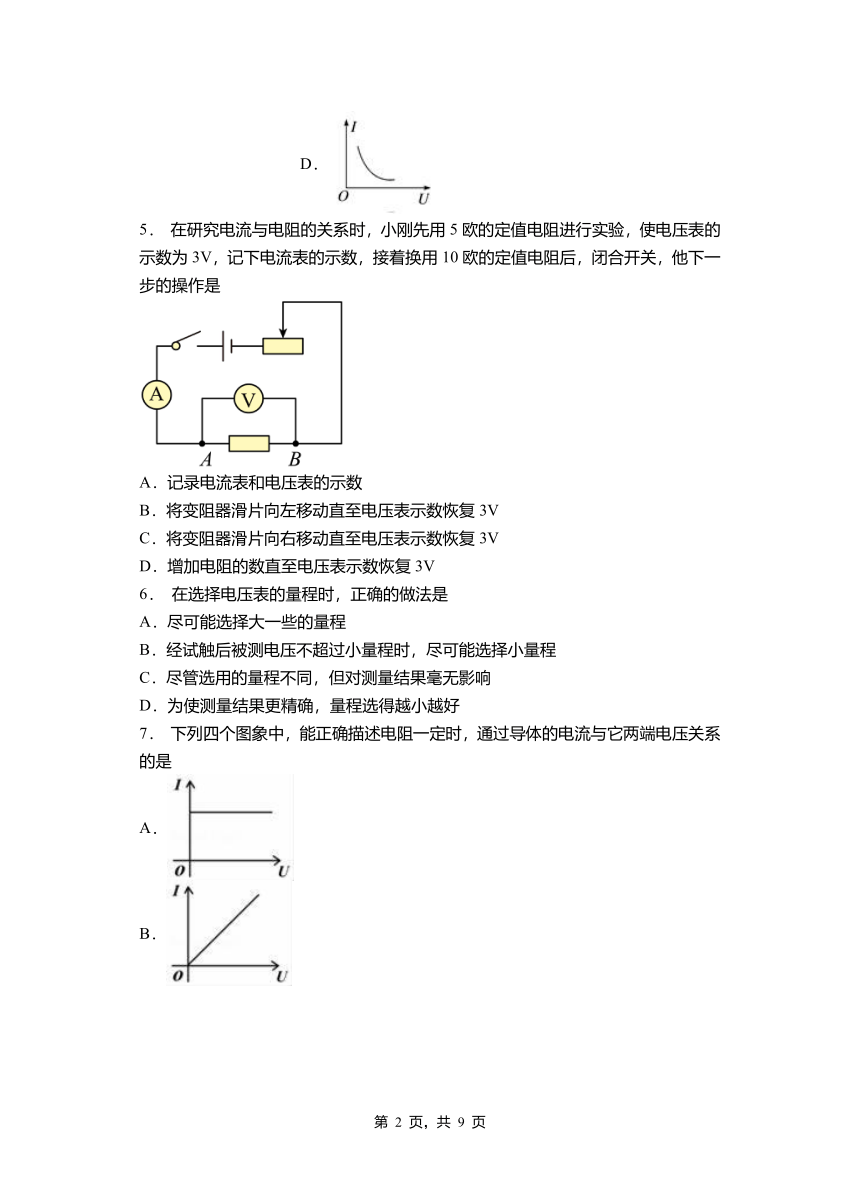

5． 在研究电流与电阻的关系时，小刚先用5欧的定值电阻进行实验，使电压表的示数为3V，记下电流表的示数，接着换用10欧的定值电阻后，闭合开关，他下一步的操作是
A．记录电流表和电压表的示数
B．将变阻器滑片向左移动直至电压表示数恢复3V
C．将变阻器滑片向右移动直至电压表示数恢复3V
D．增加电阻的数直至电压表示数恢复3V
6． 在选择电压表的量程时，正确的做法是
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
7． 下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是
A．
B．
C．
D．

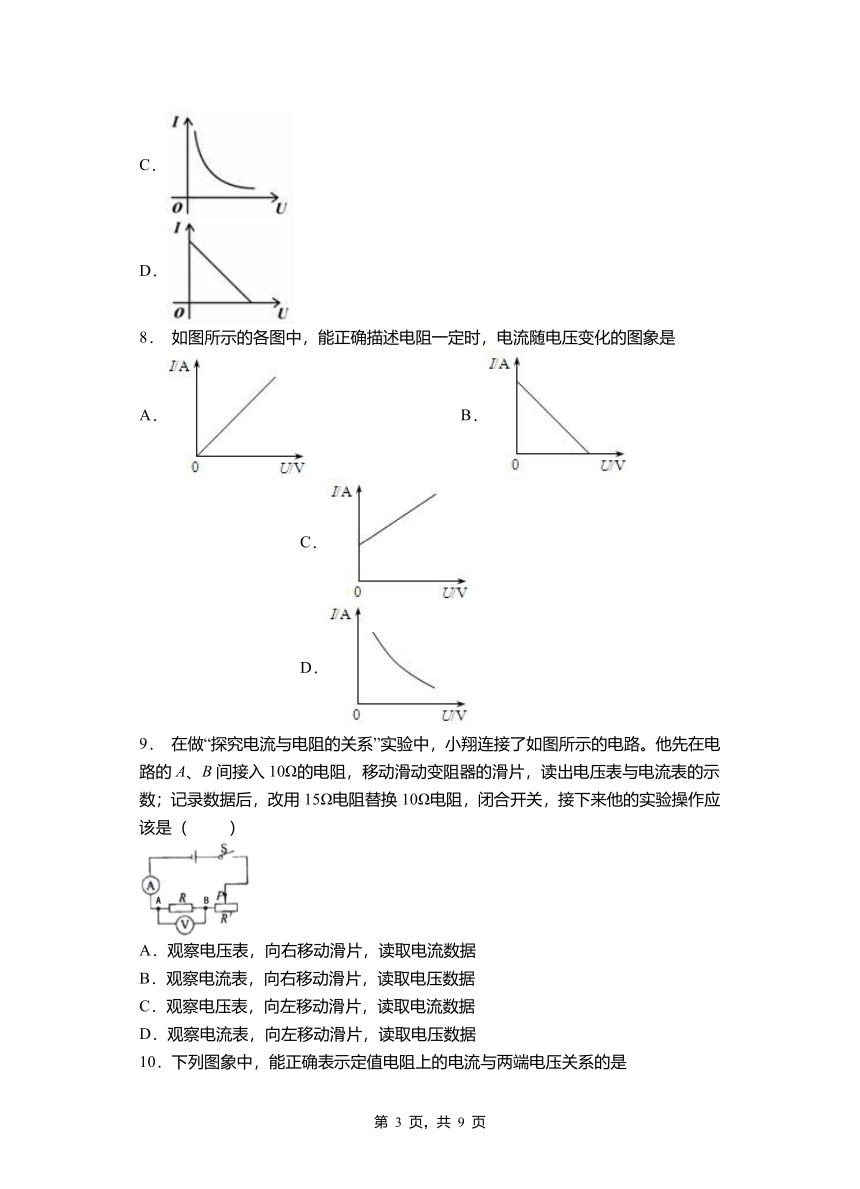

8． 如图所示的各图中，能正确描述电阻一定时，电流随电压变化的图象是
A． B． C． D．
9． 在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动滑动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
10．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是
A． B． C． D．
二、填空题
11．在导体的电压一定时，导体中的电流，跟导体的电阻成___________。
12．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__Ω．
13．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
14．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于________状态，电流表要________联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变________（选填“同一”或“不同”）导体两端的________．
15．如图，“研究电流与电阻关系”的电路图，闭合开关前滑动变阻器的滑片应滑至______（填“a”或“b”）端；实验过程中，当电阻R1由5变为10时，为使R1两端的电压保持不变，滑片应向______（填“a”或“b”）端滑动。
16．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
17．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I-图象，如图乙所示。分析图象可知,当导体的电阻为___Ω时，通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____；实验过程中,小明控制导体两端的电压为____V。
18．如图，更换电阻 R，闭合开关，移动滑动变阻器的滑片，使电压表的示数保持不变，则实验探究的是电流与_____的关系．
19．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
20．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．
三、实验题
21．在探究电流与电阻关系的实验中，使用的电源为两节新干电池．
（1）如图所示，甲图为实验电路，请在接错的一根导线上打“×”，再用笔画线代替 导线将电路改正（导线不允许交叉）___________；
（2）电路改正后，进行了三次实验，在第二次实验中电流表示数如乙图所示，请将电流表示数填入表格空白处___________；
（3）通过上表中的数据，可以得出结论：导体两端电压一定时，________________．
22．如图所示是“探究电流的大小与哪些因素有关”的实验电路图。
（1）连接电路前，开关必须_______。
（2）请根据如图所示的电路图用笔画线表示导线将如图所示的实物连接成完整电路（请勿更改原有导线，导线不得交叉）。 _________
（3）实验开始时，滑动变阻器的作用是_______。在探究通过导体的电流与导体两端电压关系时，应保持_______不变，此时滑动变阻器的作用是_______；在探究通过导体的电流与导体电阻关系时，应保持_______不变。
（4）在探究通过导体的电流与导体电阻关系时，得到实验数据记录如下表：
根据上表的实验数据，请在如图中画出电流随电阻变化的图像。_________
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D D B C B B A A A
二、填空题
11．反比
12．反比 2.5 20
13．电阻 3
14．断开串同一电压
15．b b
16．断开 R断路 右 保持不变
17．10 2∶1 2
18．电阻
19．10.5
20．右 2
三、实验题
21． 0.20 通过导体的电流与导体的电阻成反比
22．断开保护电路定值电阻阻值改变定值电阻两端电压定值电阻两端电压
