第十七章 第1节 电流与电压和电阻的关系 练习 2021-2022学年人教版物理九年级 (有答案)

2021-2022学年人教版物理九年级
第十七章 第1节 电流与电压和电阻的关系
一、单选题

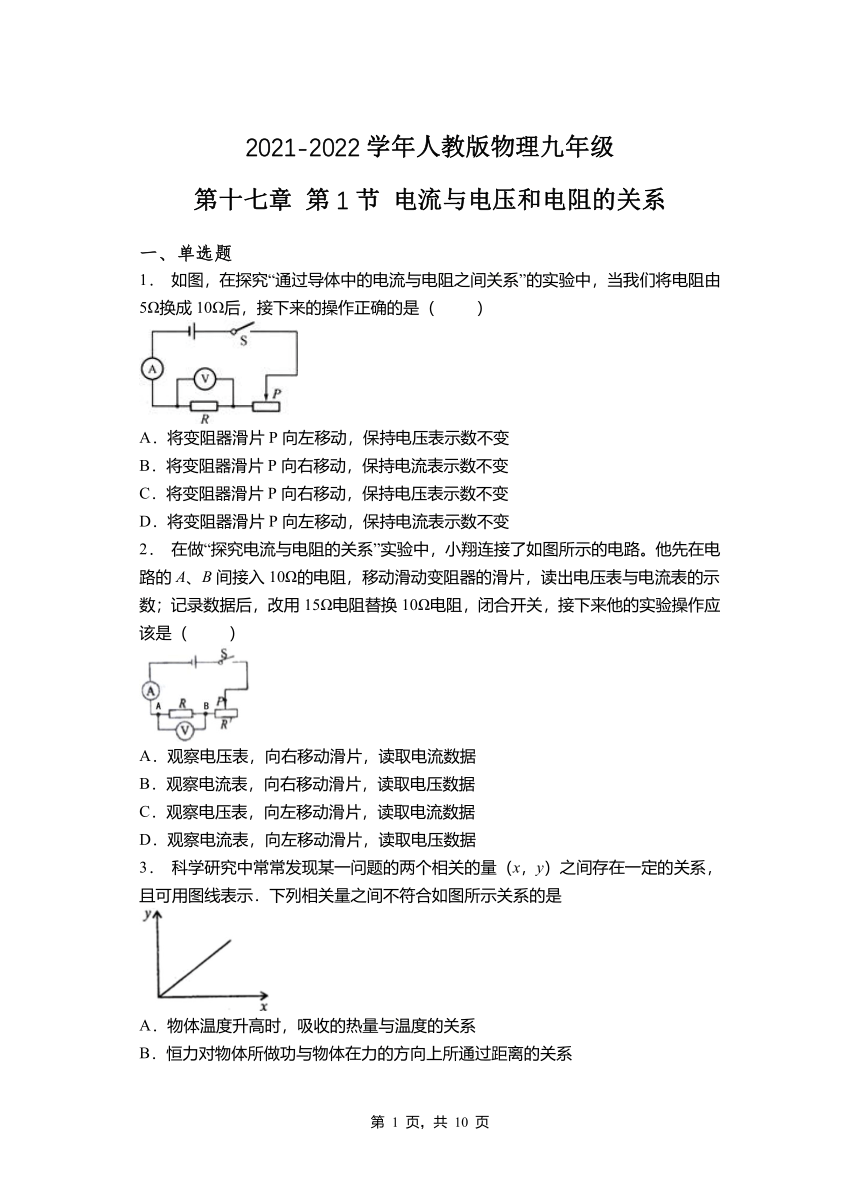

1． 如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（ ）
A．将变阻器滑片P向左移动，保持电压表示数不变
B．将变阻器滑片P向右移动，保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向左移动，保持电流表示数不变
2． 在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动滑动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
3． 科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是
A．物体温度升高时，吸收的热量与温度的关系
B．恒力对物体所做功与物体在力的方向上所通过距离的关系
C．某种燃料完全燃烧所放出的热量与燃料质量的关系
D．导体中的电流与导体两端电压的关系

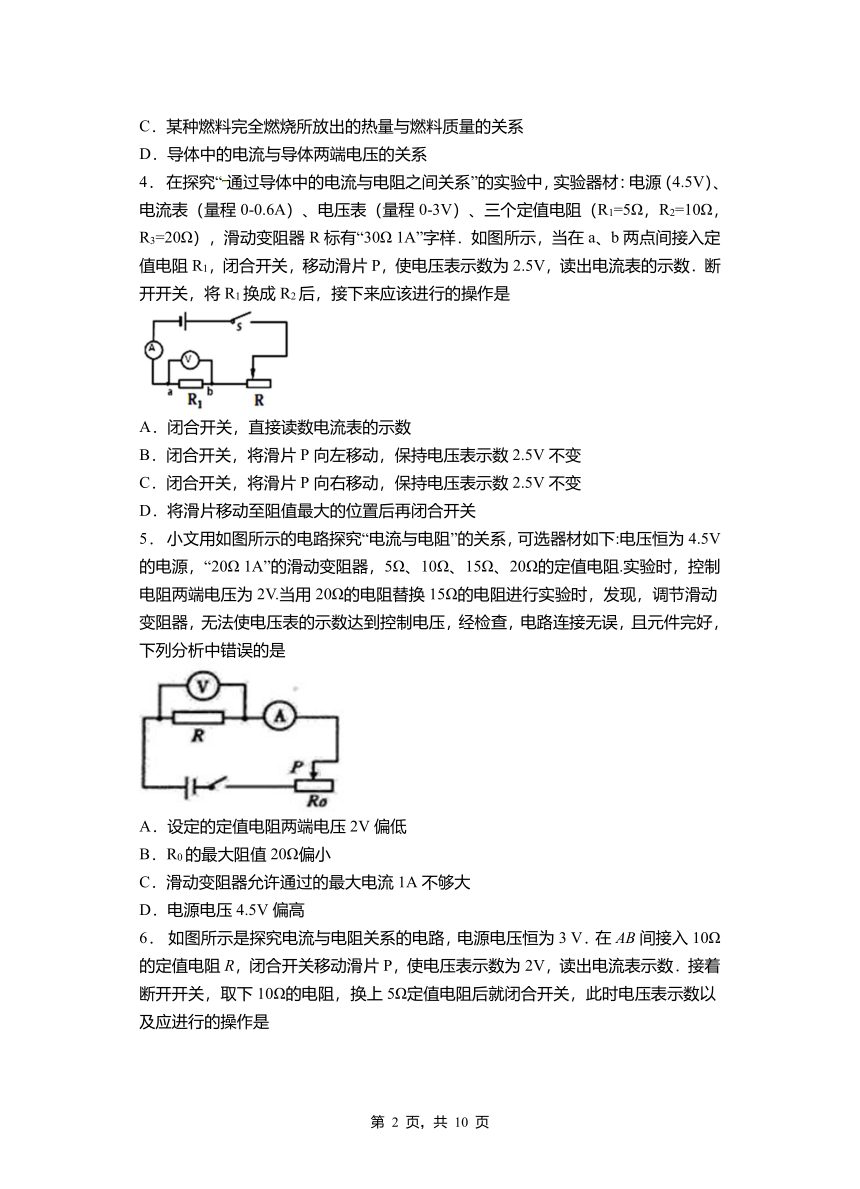

4． 在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是
A．闭合开关，直接读数电流表的示数
B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变
C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变
D．将滑片移动至阻值最大的位置后再闭合开关
5． 小文用如图所示的电路探究“电流与电阻”的关系，可选器材如下:电压恒为4.5V的电源，“20Ω 1A”的滑动变阻器，5Ω、10Ω、15Ω、20Ω的定值电阻.实验时，控制电阻两端电压为2V.当用20Ω的电阻替换15Ω的电阻进行实验时，发现，调节滑动变阻器，无法使电压表的示数达到控制电压，经检查，电路连接无误，且元件完好，下列分析中错误的是
A．设定的定值电阻两端电压2V偏低
B．R0的最大阻值20Ω偏小
C．滑动变阻器允许通过的最大电流1A不够大
D．电源电压4.5V偏高

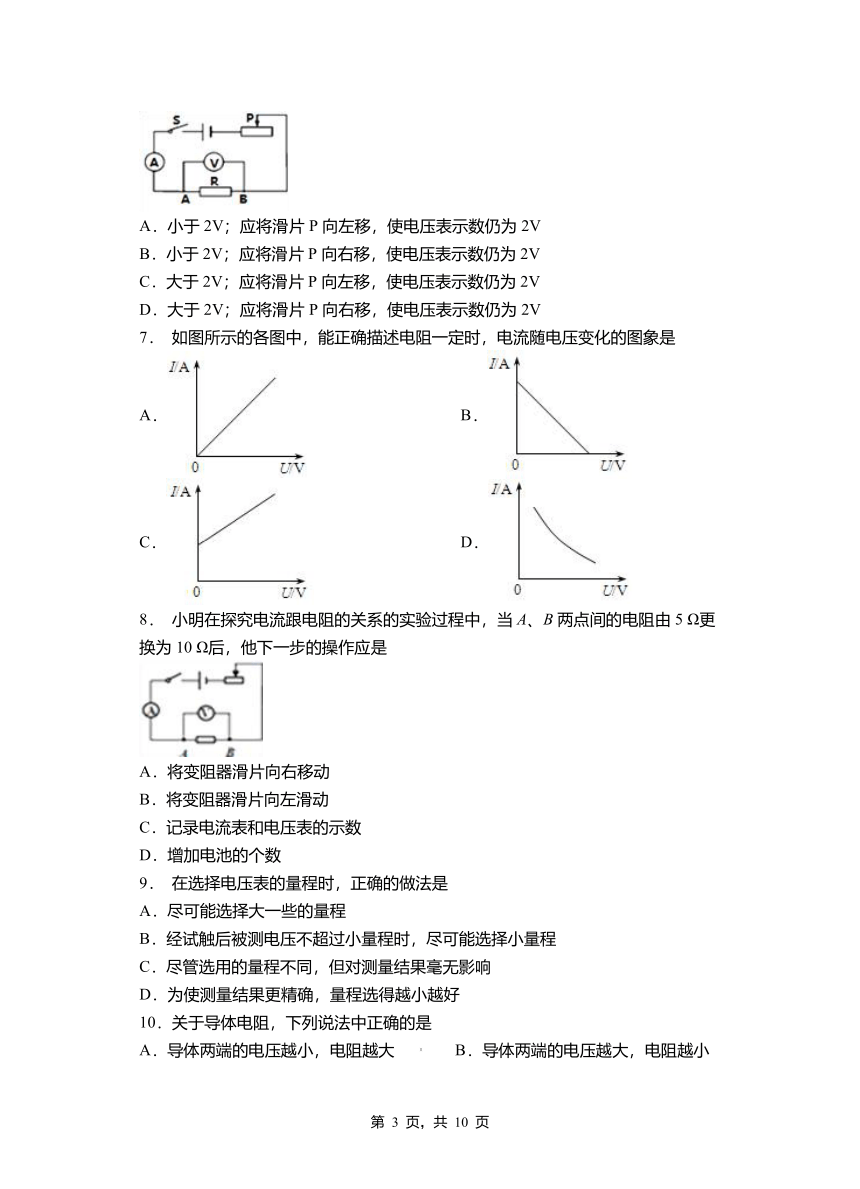

6． 如图所示是探究电流与电阻关系的电路，电源电压恒为3 V．在AB间接入10Ω的定值电阻R，闭合开关移动滑片P，使电压表示数为2V，读出电流表示数．接着断开开关，取下10Ω的电阻，换上5Ω定值电阻后就闭合开关，此时电压表示数以及应进行的操作是
A．小于2V；应将滑片P向左移，使电压表示数仍为2V
B．小于2V；应将滑片P向右移，使电压表示数仍为2V
C．大于2V；应将滑片P向左移，使电压表示数仍为2V
D．大于2V；应将滑片P向右移，使电压表示数仍为2V
7． 如图所示的各图中，能正确描述电阻一定时，电流随电压变化的图象是
A． B．
C． D．
8． 小明在探究电流跟电阻的关系的实验过程中，当A、B两点间的电阻由5 Ω更换为10 Ω后，他下一步的操作应是
A．将变阻器滑片向右移动
B．将变阻器滑片向左滑动
C．记录电流表和电压表的示数
D．增加电池的个数
9． 在选择电压表的量程时，正确的做法是
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
10．关于导体电阻，下列说法中正确的是
A．导体两端的电压越小，电阻越大 B．导体两端的电压越大，电阻越小
C．通过导体的电流强度越小，电阻越大 D．以上说法都不对
二、填空题

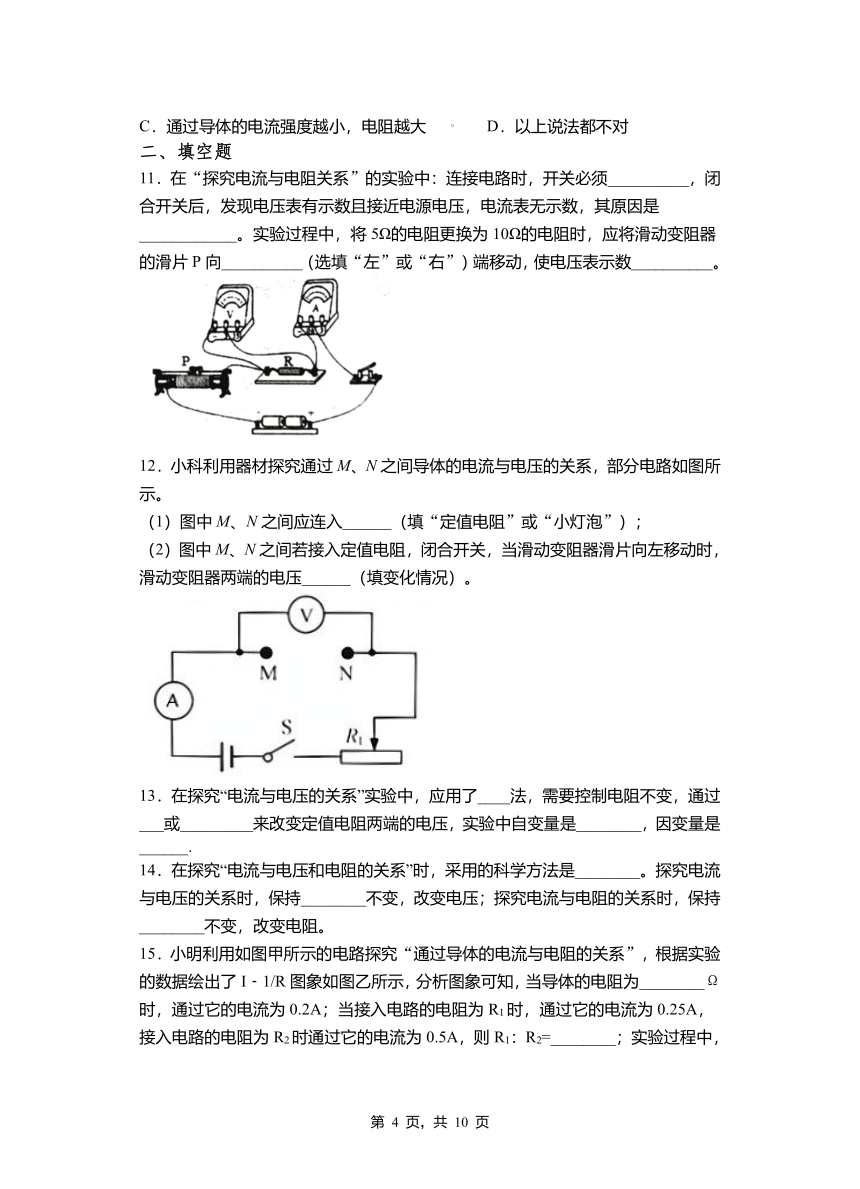

11．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
12．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
13．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.
14．在探究“电流与电压和电阻的关系”时，采用的科学方法是________。探究电流与电压的关系时，保持________不变，改变电压；探究电流与电阻的关系时，保持________不变，改变电阻。

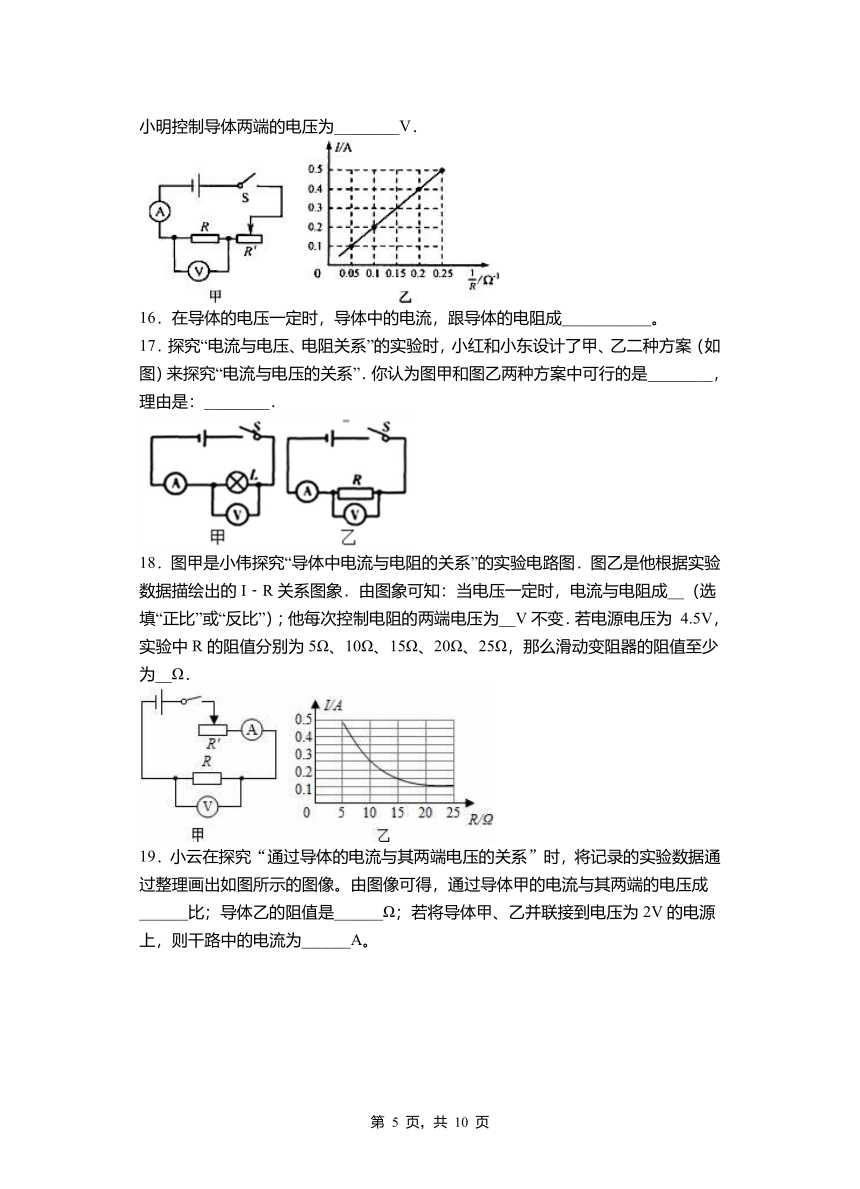

15．小明利用如图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣1/R图象如图乙所示，分析图象可知，当导体的电阻为________Ω时，通过它的电流为0.2A；当接入电路的电阻为R1时，通过它的电流为0.25A，接入电路的电阻为R2时通过它的电流为0.5A，则R1：R2=________；实验过程中，小明控制导体两端的电压为________V．
16．在导体的电压一定时，导体中的电流，跟导体的电阻成___________。
17．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．
18．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I﹣R关系图象．由图象可知：当电压一定时，电流与电阻成__（选填“正比”或“反比”）；他每次控制电阻的两端电压为__V不变．若电源电压为 4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为__Ω．
19．小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
20．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
三、实验题
21．某小组的同学在做“探究通过导体的电流与两端电压关系”的实验中：
（1）实验电路如图所示，某小组选用R为5 Ω的电阻，规格为“20 Ω 2 A”的滑动变阻器，两节新干电池为电源进行实验．
①闭合开关前，将滑动变阻器滑片P向__________（选填“左”或“右”）移动，使其接入电路的阻值最大．
②记录相关数据如下表所示．
根据表中数据可以得到的结论是：当______一定时，导体中的电流与电压成______比．
（2）进行实验时，该小组发现：① 调节滑动变阻器无法使电压表的示数为0.5 V，为使电压表示数为0.5 V，可采取的办法是____________．② 调节滑动变阻器无法使电压表的示数达到3.0 V，你猜想可能原因是________________________（写出一种即可）．
（3）该小组在处理数据时发现：电压U与电流I的比值恰好等于电阻R的值．为进一步论证此发现，他们提出两种收集数据的方案，方案一：收集电阻值为5 Ω的几个小组的数据；方案二：收集电阻值不同的几个小组的数据．你认为方案____________更合理．
22．小华同学为了探究“电流与电阻的关系”，设计了如图甲所示的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3 V的电源，电流表、电压表各一只、一个开关，阻值分别为10 Ω，20 Ω，50 Ω的定值电阻各一个，滑动变阻器上标有“20 Ω，1 A”字样，导线若干．
（1）请你用笔画线代替导线，将图乙中的实物连接完整_____________．
（2）在连接实验电路时，小华应将开关处于_____状态．闭合开关前，应将滑动变阻器的滑片滑到最___端．
（3）小华先把10 Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2 V，读出电流表示数后，断开开关，她直接拆下10 Ω的电阻，改换成阻值为20 Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是______V，要完成这次实验，接下来她应将变阻器滑片向______端移动，使电压表示数为________V．
（4）当小华改用50 Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为其原因可能是______．
A．滑动变阻器的阻值太小
B．滑动变阻器的阻值太大
C．电压表量程选小了
D．滑动变阻器烧坏了
（5）小华解决了上述问题后，完成实验．利用收集到的多组数据，作出了如图丁所示的电流I随电阻R变化的关系图象．分析图象得出了电流与电阻的关系是_____．
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A A D C A A【 A B D
二、填空题
11．断开 R断路 右 保持不变
12．定值电阻 减小
13．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
14．控制变量法 电阻 电压
15．102：12
16．反比
17．乙 甲图不能控制电阻不变（或乙图能控制电阻不变）
18．反比 2.5 20
19．正 10 0.6
20．10.5
三、实验题
21．右 电阻 正 采用一节干电池供电 导线有电阻 二
22． 断开 右 2.4 右 2 A 电压一定时，电流与电阻成反比
