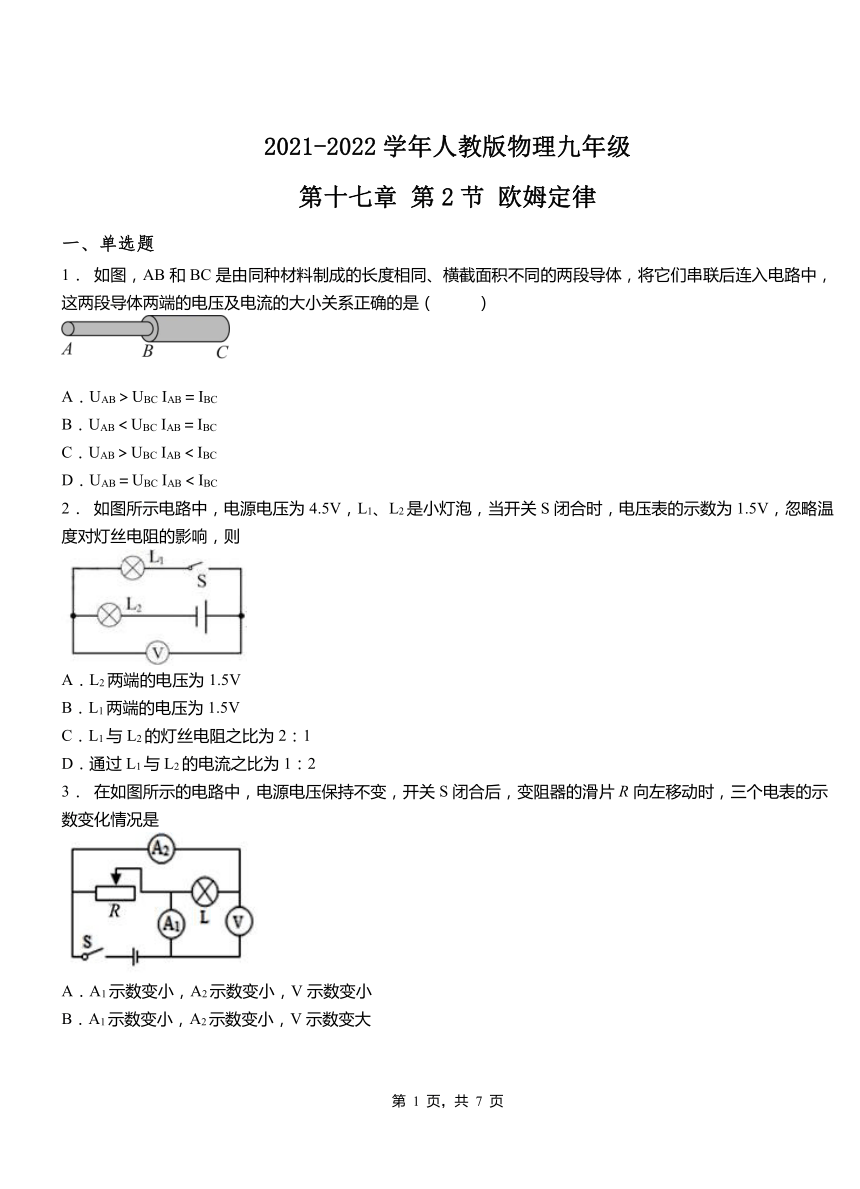

第十七章 第2节 欧姆定律 同步练习 2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级
第十七章 第2节 欧姆定律
一、单选题
1． 如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（ ）
A．UAB＞UBC IAB＝IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBC
D．UAB＝UBC IAB＜IBC
2． 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
3． 在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向左移动时，三个电表的示数变化情况是
A．A1示数变小，A2示数变小，V示数变小
B．A1示数变小，A2示数变小，V示数变大
C．A1示数变小，A2示数不变，V示数不变
D．A1示数变大，A2示数不变，V示数不变

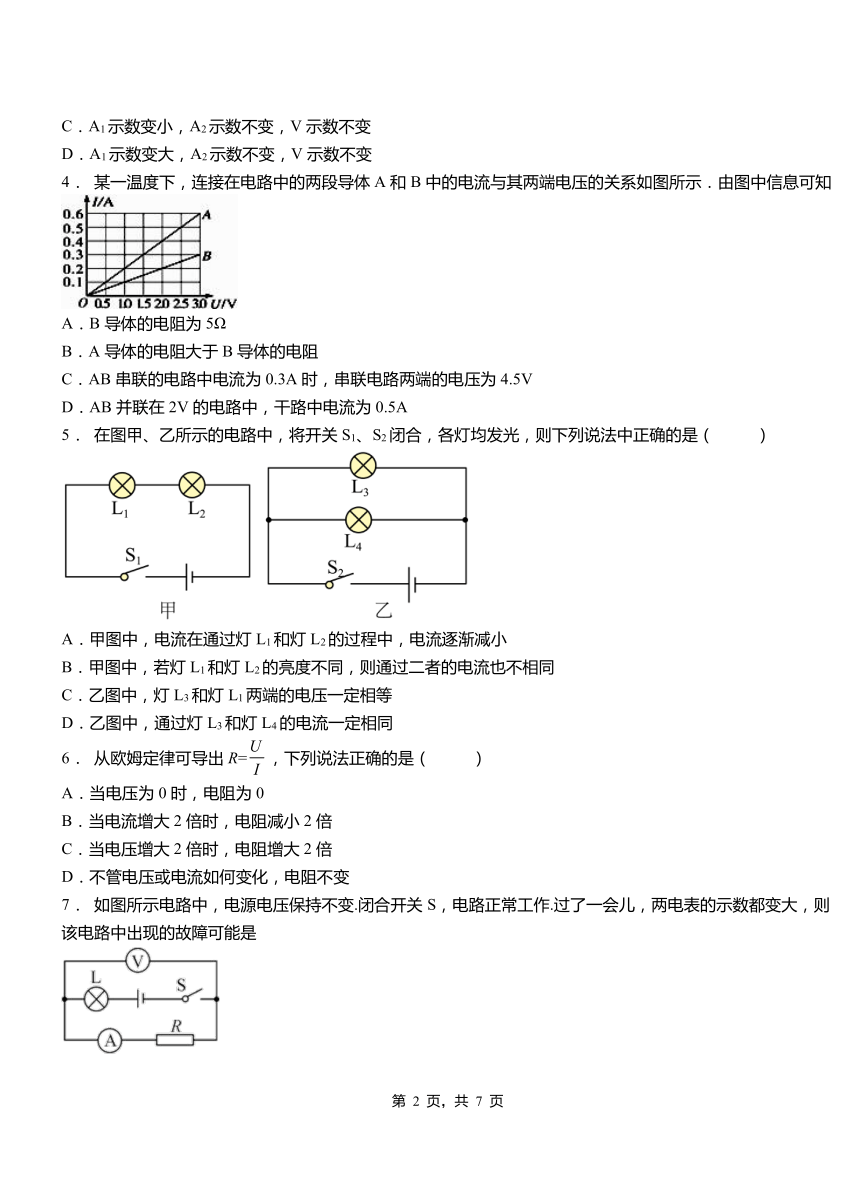

4． 某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知
A．B导体的电阻为5Ω
B．A导体的电阻大于B导体的电阻
C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5V
D．AB并联在2V的电路中，干路中电流为0.5A
5． 在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L1两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同
6． 从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
7． 如图所示电路中，电源电压保持不变.闭合开关S，电路正常工作.过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
8． 有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是
A．5∶3 B．10∶3 C．3∶5 D．8∶15
9． 在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
10．有两个定值电阻，甲标有“16Ω，1.5A”，乙标有“22Ω，0.5A”，两电阻串联时，两端能加的最大电压是
A．57V B．41V C．35V D．19V
二、填空题
11．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
12．如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A．
13．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
14．两个电路元件A和B中的电流与其两端电压的关系如图所示．现将元件A和B并联接
入电路中，则元件A与B的电压之比为_______，电流之比为_______．
15．一定值电阻两端的电压是10V时，流过电阻的电流是1A；当电阻两端的电压是5V时，电阻中的电流是____A．
16．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
17．图中电源电压3V恒定不变，电阻R1=10Ω．R2=5Ω，则闭合开关S后．电压表示数为___V．
18．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__Ω；当它两端电压为0V时，该导体的电阻为__Ω．
19．如图，当S闭合，滑动变阻器的滑片P向右滑动时，电压表示数将 ________，电流表示数将 ________，电压表示数与电流表示数的比值 ________（选填“变大”、“变小”或“不变”）．
20．如图示的电路中，电源电压若保持不变，R1=6Ω，R2=4Ω．
（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电压表的示数为________V．
（2）如果开关S1、S2都闭合时，电流表的示数为1.2A，那么R3的阻值是________Ω．
三、计算题
21．如图所示电路中，已知R1=40Ω，R2＝10Ω．当开关闭合后，通过电流表示数为0.3A．求：
（1）电源电压；
（2）通过电路的总电流.
22．在如图甲所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为30Ω..同时闭合开关S和S1，电流表的读数如图乙所示，求：
（1）通过电阻R1的电流；
（2）通过电阻R2的阻值．
2021-2022学年人教版物理九年级第十七章 第1节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B D C C D A B C D
二、填空题
11．0.3 4.5
12．9
13．0.3 10
14．1：1 2：1
15．0.5
16．1：2 2：1
17．2
18．15 15
19．变小，变小，不变
20．2.4 30
三、计算题
21．（1）U=12V （2）I=1.5A
22．（1）0.2A；
（2）10Ω．
