第十七章 第2节 欧姆定律 2021-2022学年人教版物理九年级上册（有答案）

2021-2022学年人教版物理九年级
第十七章 第2节 欧姆定律
一、单选题
1． 根据欧姆定律可推导出公式R=U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端电压成正比
B．导体的电阻与导体中的电流成反比
C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与本身的材料和属性有关，与电压、电流无关
2． 对公式R=U/I下列说法中正确的是（ ）
A．导体电阻的大小跟它两端的电压和通过的电流无关
B．导体电阻的大小跟导体中的电流成反比
C．导体电阻的大小跟导体两端的电压成正比
D．当导体两端的电压为零时，导体的电阻也为零
3． 在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大

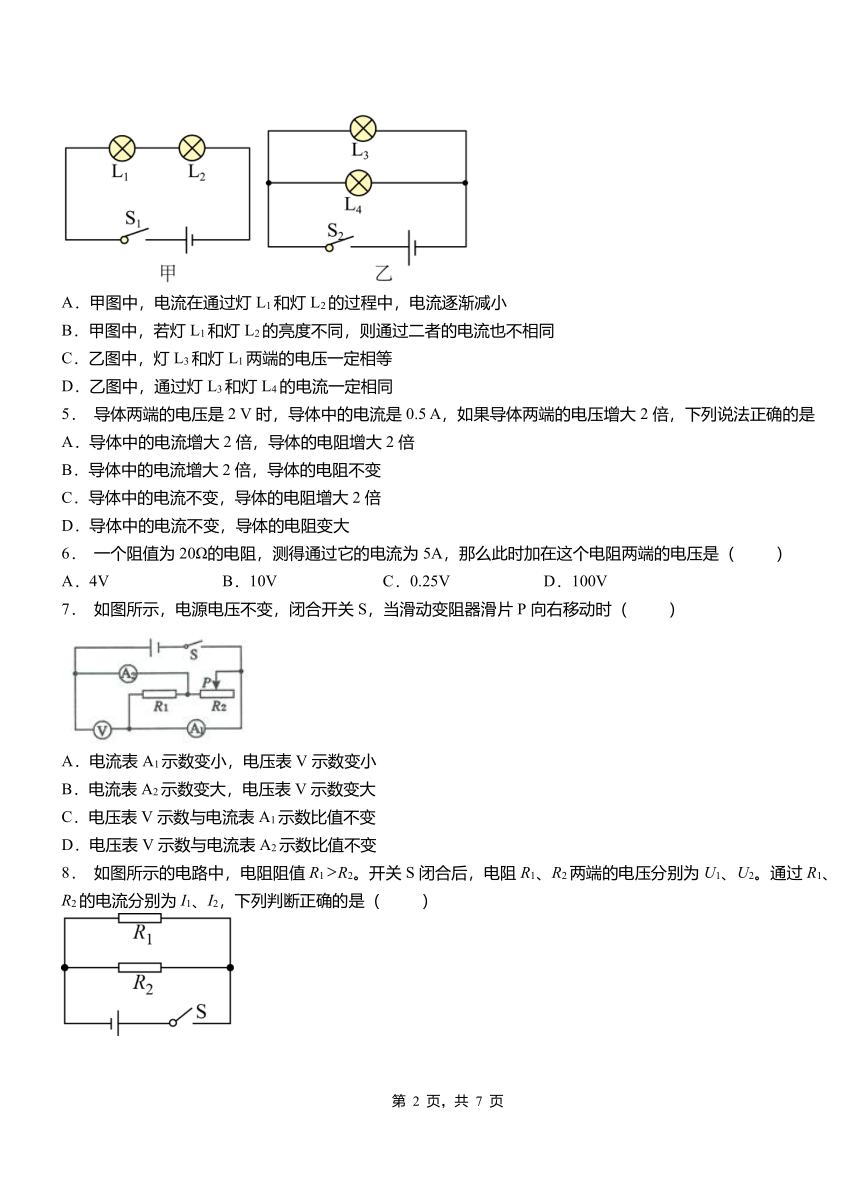

4． 在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L1两端的电压一定相等
D．乙图中，通过灯L3和灯L4的电流一定相同
5． 导体两端的电压是2 V时，导体中的电流是0.5 A，如果导体两端的电压增大2倍，下列说法正确的是
A．导体中的电流增大2倍，导体的电阻增大2倍
B．导体中的电流增大2倍，导体的电阻不变
C．导体中的电流不变，导体的电阻增大2倍
D．导体中的电流不变，导体的电阻变大
6． 一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4V B．10V C．0.25V D．100V
7． 如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
8． 如图所示的电路中，电阻阻值R1R2。开关S闭合后，电阻R1、R2两端的电压分别为U1、U2。通过R1、R2的电流分别为I1、I2，下列判断正确的是（ ）
A． U1U2 B． U1U2 C． I1I2 D． I1I2
9． 如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小 B．A1示数不变，V示数变小
C．A1示数不变，V示数不变 D．A1示数变小，V示数不变
10．如图所示，电源电压保持不变，R1＝2R2， 当开关S接在1位置时电流表的示数为I1， 当开关S接在2位置时电流表的示数为I2， 则I1与I2之比为
A．1∶1 B．1∶2 C．2∶1 D．无法判断
二、填空题
11．一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是___________A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为___________Ω的分压电阻。
12．图中电源电压3V恒定不变，电阻R1=10Ω．R2=5Ω，则闭合开关S后．电压表示数为___V．
13．如图示的电路中，电源电压若保持不变，R1=6Ω，R2=4Ω．
（1）如果开关S1、S2都断开时，电流表的示数为0.6A，那么电压表的示数为________V．
（2）如果开关S1、S2都闭合时，电流表的示数为1.2A，那么R3的阻值是________Ω．
14．如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=________ Ω，R2=________ Ω．
15．如图，当S闭合，滑动变阻器的滑片P向右滑动时，电压表示数将 ________，电流表示数将 ________，电压表示数与电流表示数的比值 ________（选填“变大”、“变小”或“不变”）．
16．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
17．（2017泰安卷）在相距10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0 V时，电流表示数为80 mA，则短路位置距离甲 ___________ km．
18．如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将_____，电压表的示数将_______（选填“变大”、“变小”或“不变”）
19．某定值电阻两端加上10 V的电压时，测得通过它的电流为2 A，则其阻值为________Ω，若电压为0，则它的阻值为________ Ω。
20．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
三、计算题
21．滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小．小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示．电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）．开关S闭合后，求：
（1）当电位器R接入电路的电阻R2为20Ω时，通过电阻R1的电流I ；
（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1．
22．如图所示，电源电压保持不变，电流表使用0～0.6A的量程，电压表使用0～3V的量程，定值电阻R1=5Ω，灯泡电阻R2=8Ω，滑动变阻器的最大阻值R3=20Ω．
（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源的电压和滑动变阻器接入电路的电阻值；
（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，滑动变阻器接入电路的电阻值只能在什么范围内变化？
2021-2022学年人教版物理九年级第十七章 第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A C C B D C B B B
二、填空题
11．0.4 2.5
12．2
13．2.4 30
14．20 10
15．变小，变小，不变
16．20 12V 没有
17．1.25
18．变大 变大
19．5 5
20．0.3 4.5
三、计算题
21．(1)0.2A (2)3V.
22．（1）4.5V，10Ω．
（2）2.5Ω～10Ω．
