第十七章 第2节 欧姆定律 练习 2021-2022学年人教版物理九年级（有答案）

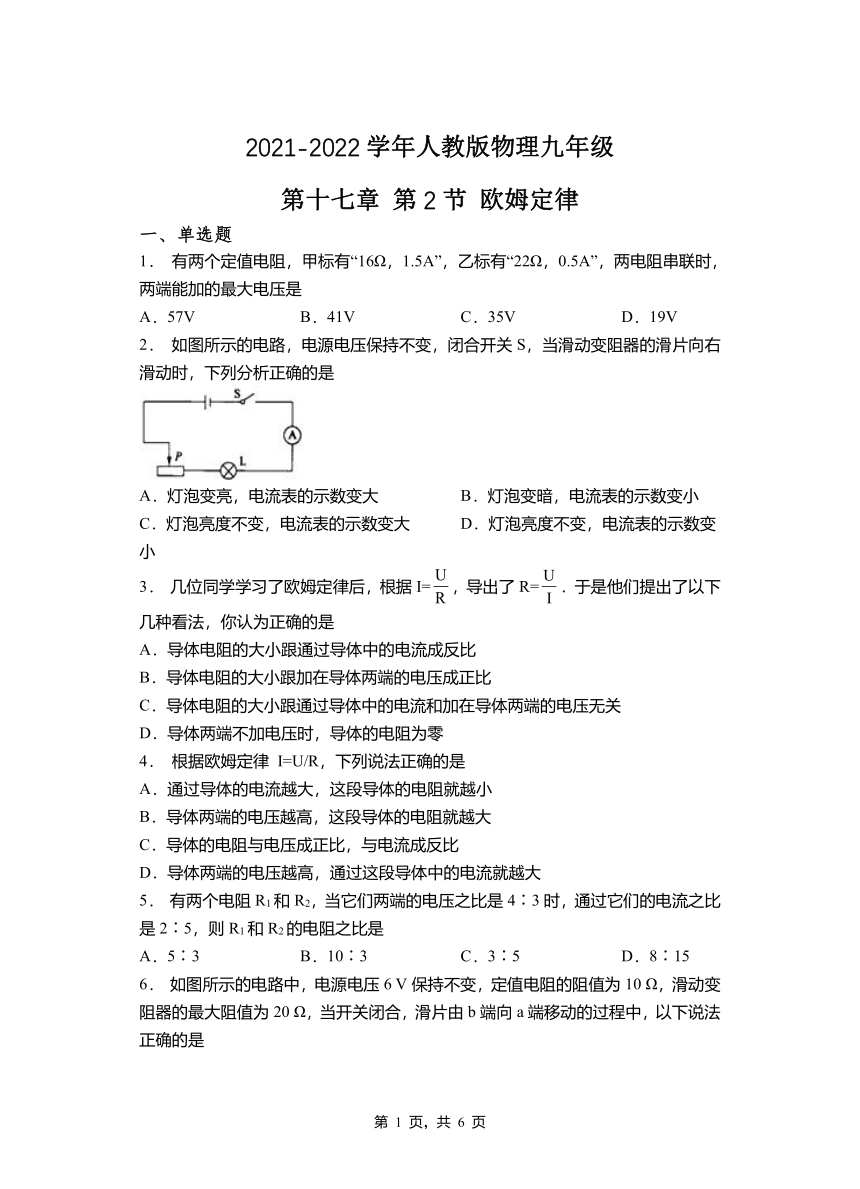

2021-2022学年人教版物理九年级
第十七章 第2节 欧姆定律
一、单选题
1． 有两个定值电阻，甲标有“16Ω，1.5A”，乙标有“22Ω，0.5A”，两电阻串联时，两端能加的最大电压是
A．57V B．41V C．35V D．19V
2． 如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．灯泡变亮，电流表的示数变大 B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大 D．灯泡亮度不变，电流表的示数变小
3． 几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
4． 根据欧姆定律 I=U/R，下列说法正确的是
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越高，这段导体的电阻就越大
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越高，通过这段导体中的电流就越大
5． 有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是
A．5∶3 B．10∶3 C．3∶5 D．8∶15
6． 如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是
A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移到中点时，电压表示数为2 V
D．当滑片移到a端时，电流表示数为0.2 A
7． 从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
8． 图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A
9． 如图所示，电源电压保持不变，R1＝2R2， 当开关S接在1位置时电流表的示数为I1， 当开关S接在2位置时电流表的示数为I2， 则I1与I2之比为
A．1∶1 B．1∶2 C．2∶1 D．无法判断

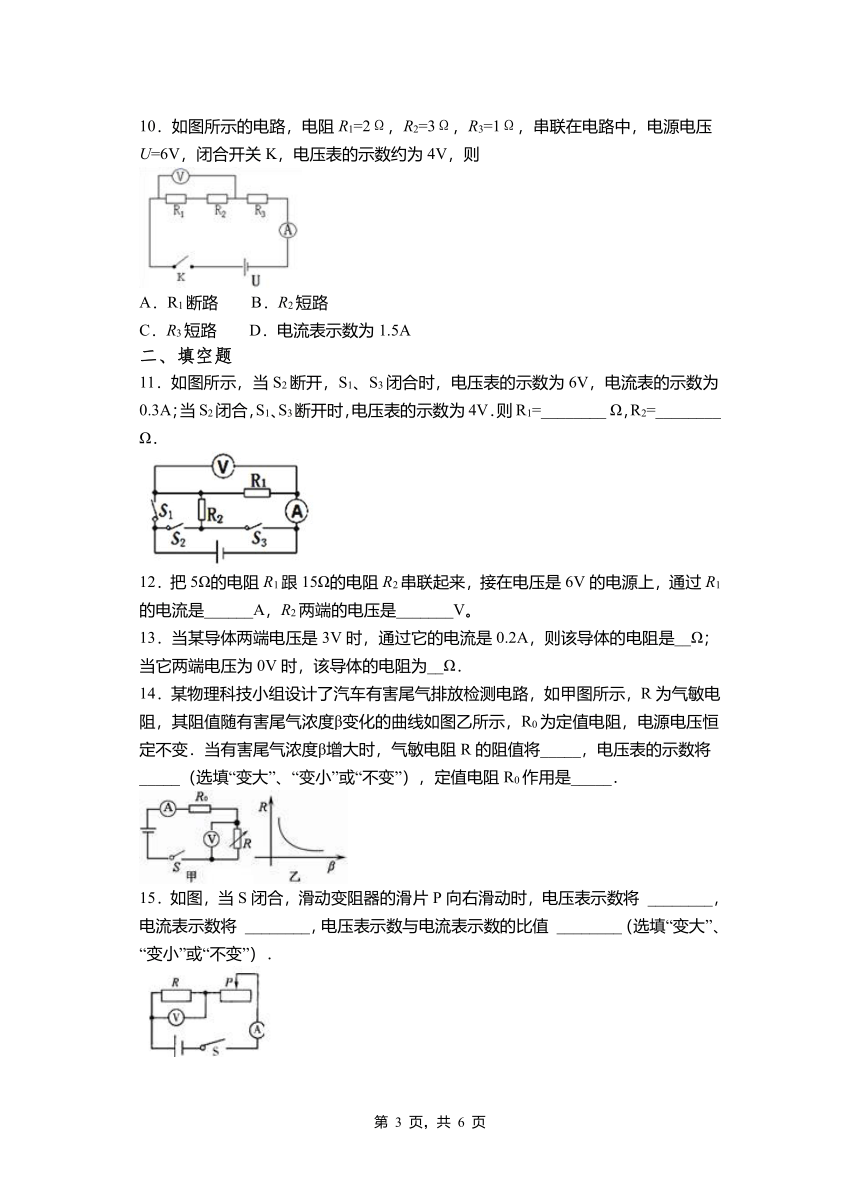

10．如图所示的电路，电阻R1=2Ω，R2=3Ω，R3=1Ω，串联在电路中，电源电压U=6V，闭合开关K，电压表的示数约为4V，则
A．R1断路 B．R2短路
C．R3短路 D．电流表示数为1.5A
二、填空题
11．如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=________ Ω，R2=________ Ω．
12．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
13．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是__Ω；当它两端电压为0V时，该导体的电阻为__Ω．
14．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将_____，电压表的示数将_____（选填“变大”、“变小”或“不变”），定值电阻R0作用是_____．
15．如图，当S闭合，滑动变阻器的滑片P向右滑动时，电压表示数将 ________，电流表示数将 ________，电压表示数与电流表示数的比值 ________（选填“变大”、“变小”或“不变”）．
16．如图是小灯泡L和电阻R中电流随电压变化的图像．由图像可知，电阻R的阻值为____Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A．
17．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该的阻值是________ Ω；如果通过该的电流为0.6A，则该电压是________ ．导体的电阻与通过其中的电流________ （选填“有”或“没有”）关系．
18．（2017泰安卷）在相距10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0 V时，电流表示数为80 mA，则短路位置距离甲 ___________ km．
19．一定值电阻两端的电压是10V时，流过电阻的电流是1A；当电阻两端的电压是5V时，电阻中的电流是____A．
20．一段导体两端电压是4V时，导体中的电流是0.5 A，此导体的电阻是_______Ω.如果导体两端的电压降到1 V，导体的电阻是_____Ω．
三、计算题
21．如图所示，电源电压为9V且保持不变，R1=30Ω，闭合开关后，电压表示数为3V，则：
（1）电阻R1两端的电压为多少？
（2）电流表的示数为多少？
22．如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
2021-2022学年人教版物理九年级第十七章 第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A C D B【 B D C B B
二、填空题
11．20 10
12．0.3 4.5
13．15 15
14．变小 变小 保护电路
15．变小，变小，不变
16．20 0.35
17．20 12V 没有
18．1.25
19．0.5
20．8 8
三、计算题
21．（1）6V；（2）0.2A．
22．（1）4V；（2）0.2A
PAGE
第 1 页，共 1 页
